Você sabe como descobrir o código de cores de resistor de quatro faixas?
Neste artigo, você vai entender como funciona o código de cores de um resistor de quatro faixas e calcular o valor do resistor e a sua tolerância.
Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.
Como descobrir o código de cores de resistor de quatro faixas
Para descobrir o código de cores de um resistor de quatro faixas, é importante destacar que a primeira faixa representa o primeiro algarismo do valor da resistência.
Em seguida, teremos a segunda faixa que representa o segundo algarismo do valor da resistência.
E depois teremos a terceira faixa que irá representar a quantidade de algarismos zeros que devem ser adicionados para compor o valor da resistência.
E por último teremos a quarta faixa que irá representar o valor da tolerância conforme a tabela acima.
Mas como descobrir o valor de cada algarismo, então neste caso, precisamos observar a tabela de cores de resistores abaixo.
Tabela de código de cores de resistor de quatro faixas
É importante destacar que no artigo anterior nós explicamos como calcular a resistência de um resistor através da tabela de cores para resistores de apenas três faixas.
E se você tiver interesse, você pode acessar o artigo acima para saber mais.
Mas neste caso, vamos usar a tabela de cores de resistores de quatro faixas para descobrir o código de cores do resistor de quatro faixas.

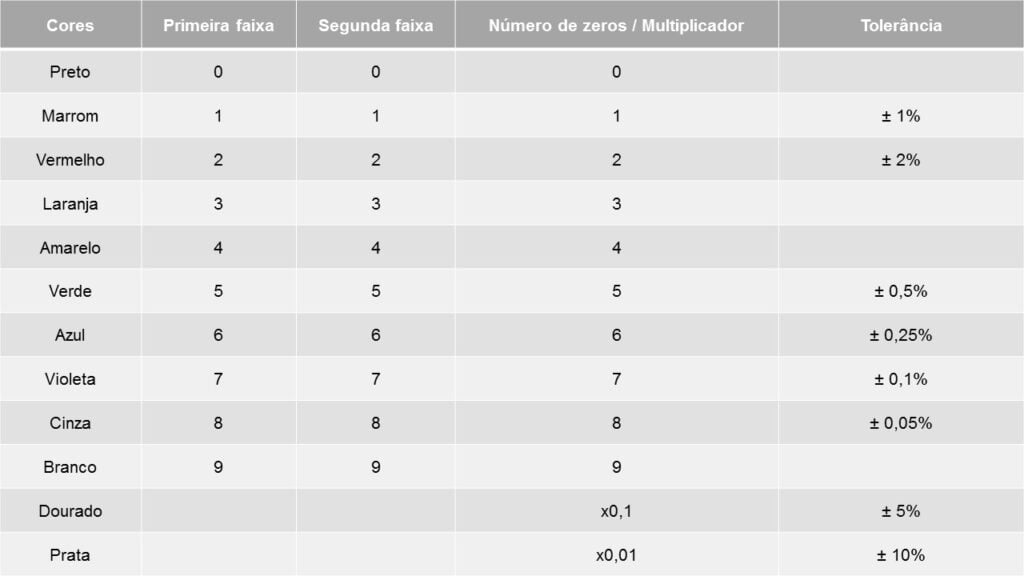

Na imagem abaixo é possível visualizar a tabela de cores de resistores com quatro faixas no corpo do resistor, confira.
Antes de continuar a explicação sobre a tabela acima, é importante que você leia e entenda a nossa recomendação abaixo.
Observação sobre a tolerância do resistor
Neste caso, é importante destacar que a tabela acima é muito parecida com a tabela anterior que mostramos para resistor de três faixas.
Mas neste caso, a tabela acima possui os valores de tolerância do resistor.
E isso significa que diferente do exemplo anterior, essa quarta faixa do resistor será fundamental para que possamos definir o valor da tolerância desse tipo de resistor.
Agora vamos aprender na prática como descobrir o valor da resistência de um resistor de 270 Ω.
Como descobrir a resistência através do código de cores
Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

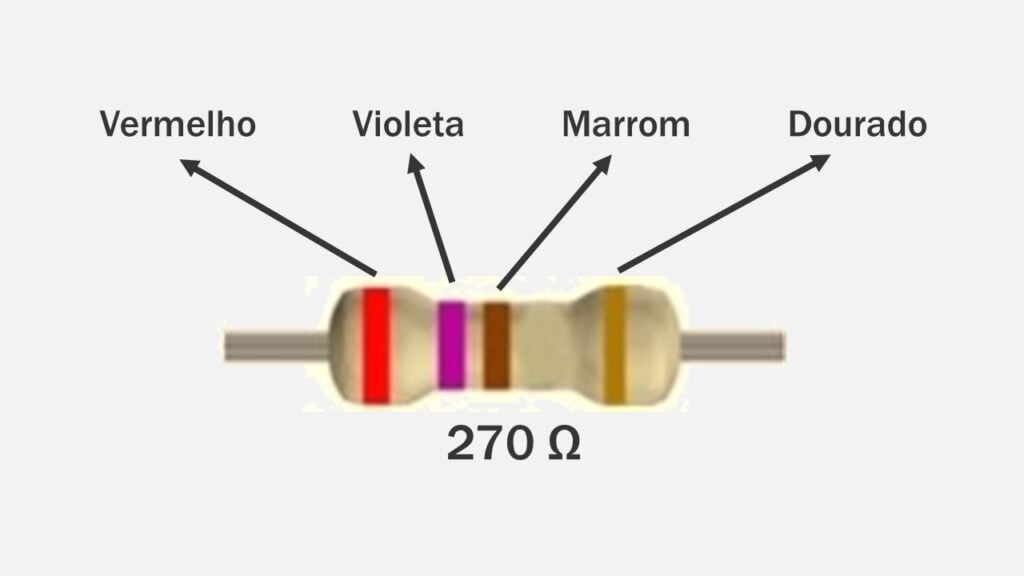

Na imagem abaixo é possível visualizar o exemplo de resistor com quatro faixas, confira abaixo.
Conforme a imagem acima, este resistor possui quatro faixas coloridas nas cores vermelho, violeta, marrom e dourado.
Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de quatro faixas que mostramos no início deste artigo.
Mas então qual será os valores dos algarismos conforme a tabela acima, é o que vamos descobrir agora.
Quais os valores do código de cores do resistor
Para descobrir o código de cores do resistor de acordo com a tabela acima.
É necessário observar que a cor vermelha que foi identificada como a primeira faixa colorida será usada como algarismo “2”.
Em seguida, temos a segunda faixa colorida na cor violeta, e conforme a tabela ela deve ser usada como algarismo “7”.
Na terceira faixa temos a cor marrom que conforme a tabela é igual a “1”.
Mas neste caso ela representa a quantidade de algarismos zeros que iremos usar, ou seja “0”.
E a última faixa na cor dourada irá representar o valor da tolerância que conforme a tabela acima será de 5%.
Mas o que fazer depois de encontrar os valores de cada algarismo na tabela, é o que vamos explicar agora.
Qual será o valor da resistência desse resistor
Neste caso, nós devemos juntar os algarismos que encontramos acima e iremos encontrar o valor da resistência do resistor.
Isso significa que o valor da resistência encontrada conforme a tabela de cores do resistor será de 270 Ω.
Mas então qual será o valor da tolerância desse resistor de 270 Ω com quatro faixas coloridas, é o que vamos descobrir agora.
Qual será a tolerância do resistor de quatro faixas
Na etapa anterior nós descobrimos que o resistor com as quatro faixas coloridas nas cores vermelho, violeta, marrom e dourado possui um valor da resistência 270 Ω.
E conforme dissemos no início desse artigo, esse tipo de resistor de quatro faixas acima possui uma tolerância de até 5%.
Neste caso, basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.
- R = 270 Ω * 5%
- R = 13,5 Ω
Isso significa que o resistor de 270 Ω que calculamos acima possui uma tolerância de 13,5 Ω.
De maneira resumida, o resistor acima pode variar de 256,5 Ω a 283,5 Ω de acordo com a tolerância.
Agora o nosso próximo passo é entender como funciona a tabela de cores de resistores de cinco faixas, confira abaixo.
Mas antes de finalizar esse artigo que explica como descobrir o código de cores um resistor de quatro faixas, é importante ler a nossa recomendação abaixo.
Mais informações sobre o código de cores de resistor de quatro faixas
É importante destacar que nós já fizemos um artigo completo explicando sobre a tabela de cores dos resistores e o que elas representam.
Além disso, você também vai entender como descobrir o valor da resistência de um resistor através da tabela de cores de resistores.
E nós também explicamos na prática como funciona a tabela de cores com três, quatro, cinco e seis faixas coloridas no resistor.
Por isso, se você tiver interesse, acesse o artigo acima para saber mais.
