Como funciona a tabela de cores dos resistores e seus valores

Mardey Costa
Escrito por Mardey Costa em 01/07/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como funciona a tabela de cores dos resistores e seus valores?

Neste artigo, você vai descobrir como funciona a tabela de cores dos resistores e seus valores.

E também como calcular o valor da resistência e a tolerância de um resistor com cinco faixas.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam entender como funciona as cores dos resistores e seus valores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como funciona a tabela de cores dos resistores e seus valores com cinco faixas

Para descobrir como funciona a tabela de cores dos resistores e seus valores, vamos citar o exemplo abaixo de um resistor de cinco faixas.

Neste caso, é importante destacar que a primeira faixa representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que representa o segundo algarismo do valor da resistência.

E depois teremos a terceira faixa que representa o terceiro algarismo do valor da resistência.

Em seguida, teremos a quarta faixa que irá representar a quantidade de algarismos zeros que devem ser adicionados para compor o valor da resistência.

E por último teremos a quarta faixa que irá representar o valor da tolerância conforme a tabela abaixo.

Então vamos conferir agora a tabela de cores dos resistores e seus valores abaixo.

Tabela de cores dos resistores e seus valores

Antes de explicar a tabela abaixo, é importante destacar que nós já fizemos um artigo explicando como funciona a tabela de cores para um resistor de quatro faixas.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.

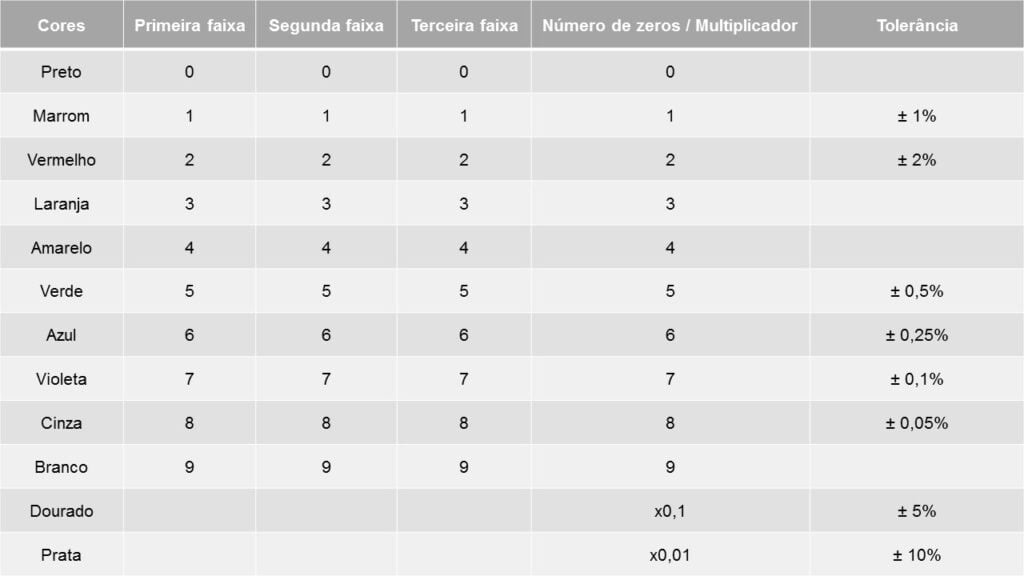

Na imagem abaixo é possível visualizar a tabela de cores dos resistores e seus valores para resistores com cinco faixas, confira.

Tabela de cores dos resistores e seus valores com cinco faixas

Antes de continuar a explicação sobre a tabela acima, é importante que você leia e entenda a nossa recomendação abaixo.

Tolerância do resistor de cinco faixas

A tabela acima pode ser muito parecida com a tabela anterior para um resistor de apenas três faixas.

Mas neste caso acima, é importante destacar que ela possui os valores da terceira faixa.

Isso significa que diferente do exemplo anterior, essa quinta faixa do resistor será fundamental para que possamos definir o valor da tolerância desse tipo de resistor.

Depois de explicar essa orientação importante, nós iremos usar um exemplo prático para descobrir o valor da resistência de um resistor de 639 kΩ.

Como descobrir a resistência de um resistor de cinco faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores abaixo.

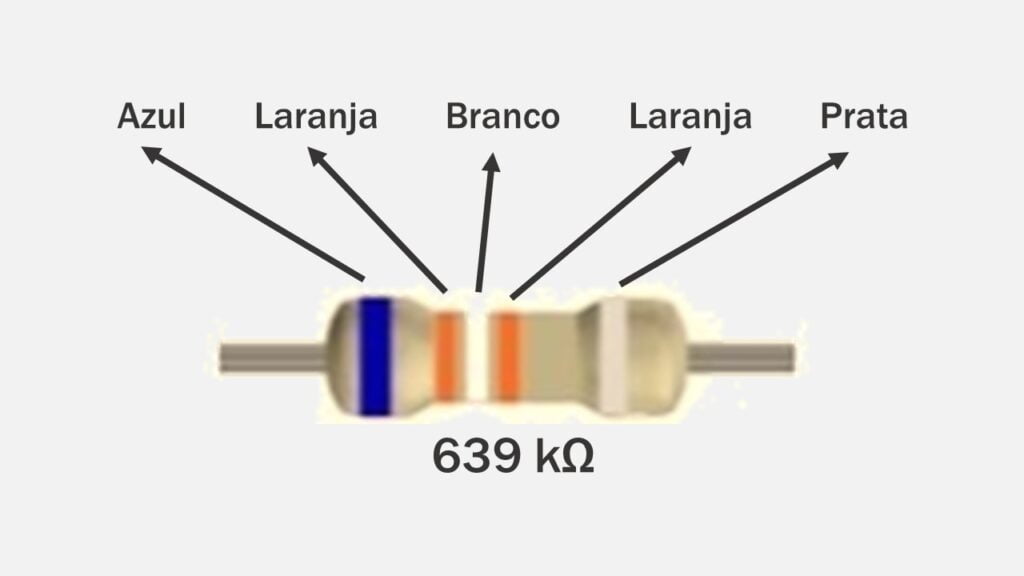

Na imagem abaixo é possível visualizar o exemplo de resistor com cinco faixas, confira abaixo.
