Você sabe para que serve o fusível NH?

Neste artigo, você vai descobrir o que é um fusível NH, para que ele serve, onde é usado e como ele funciona na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, você precisa baixar agora o Novo Kit 64 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para conhecer todos os 64 eBooks e baixar agora.

Não deixe para depois, porque todos os eBooks juntos podem não estar disponíveis em breve, então acesse o botão verde acima para saber mais e baixar todos os eBooks hoje mesmo.

O que é um fusível NH

O fusível NH é um componente elétrico de proteção essencial para proteção nas instalações elétricas industriais.

As letras NH são derivadas do alemão onde a letra N representa baixa tensão e a letra H representa alta capacidade de interrupção conforme a norma IEC 60269-2-1 ou NBR 11841.

Além disso, esse tipo de fusível NH pertence à categoria de fusíveis “gL/gG” e pode ser fabricado em até seis tamanhos diferentes.

Para que serve o fusível NH

O fusível NH serve para interromper a circulação da corrente elétrica num circuito, mediante a um curto-circuito ou sobrecarga de longa duração nos circuitos industriais.

Por isso, ele tem uma alta capacidade de interrupção de corrente elétrica nominal que pode variar de 6 a 1250A.

Além disso, ele possui uma elevada capacidade de interrupção de 120kA em até 690VCA.

Porque o fusível NH é importante

Esse tipo de fusível NH é muito importante nos circuitos de comandos industriais.

Isso acontece porque eles são responsáveis pela proteção das cargas ligadas ao circuito elétrico industrial.

Além disso, eles também são responsáveis pela proteção dos componentes e da fiação dessa instalação.

Mas como funciona o fusível NH na prática, é o que vamos conferir agora.

Como funciona o fusível NH na prática

Podemos dizer que esse tipo de fusível é usado nos mesmos casos do fusível Diazed.

Mas ele é fabricado para correntes de 4A a 630 A com Vmax de 500V e Icc de 120 kA.

Geralmente ele é formado por um conjunto que tem o fusível e a base.

Como usar o fusível NH

Para inserir ou remover o fusível é utilizado com o punho saca-fusível.

Sendo que para a utilização e conexão do fusível ao circuito é necessário a utilização da base.

E para a manipulação do fusível utiliza-se o punho.

Fusível NH tem sinalizador

Um detalhe interessante que vamos mostrar adiante é que neste tipo de fusível existe um sinalizador.

Este sinalizador representa o status de funcionamento do fusível, como por exemplo se está em pleno funcionamento ou se está queimado.

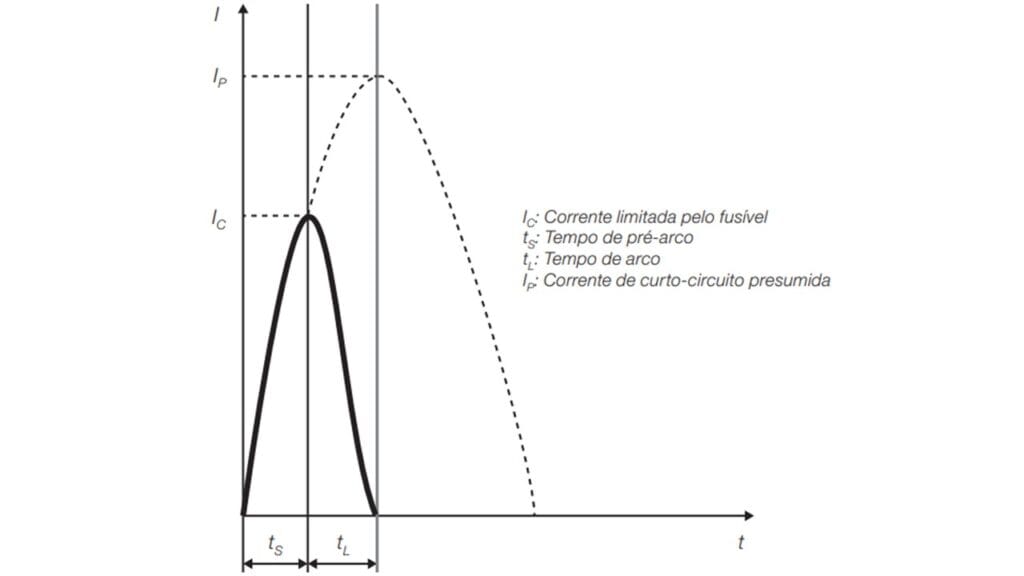

Gráfico do fusível NH

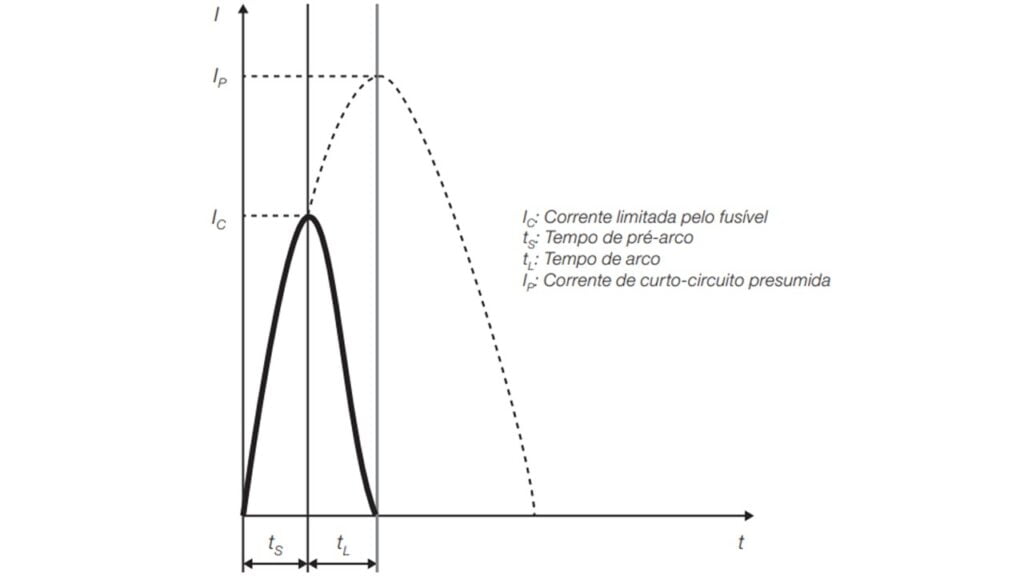

Na imagem abaixo é possível visualizar o gráfico de atuação de um fusível, confira.

Gráfico de atuação do fusível NH

Onde:

  • Ic é a corrente limitada pelo fusível;
  • Ts é o tempo de pré-arco;
  • Tl é o tempo de arco;
  • Ip é a corrente de curto-circuito presumida;

Na prática, podemos notar que em um curto-circuito ou sobrecarga, o elemento fusível funde-se, abrindo o circuito elétrico, interrompendo a passagem de corrente.

E durante o curto-circuito, haverá uma limitação da corrente de curto-circuito presumida conforme figura ao lado.

Agora vamos entender quais são os tipos de fusíveis industriais e o tipo de fusível NH, confira abaixo.

Tipos de fusível NH

Na prática, o fusível NH é um dos tipos de fusíveis mais utilizados na indústria.

Mas também existem vários outros tipos de fusíveis industriais, que apresentam algumas características que os diferenciam de outros.

Como por exemplo o fusivel NH, o fusível Diazed, o fusível Neozed e outros.

Tipos de fusível NH e outros

Aqui na Viver De Elétrica, nós já fizemos um artigo completo que explica sobre esses tipos de fusíveis.

E se você tem interesse, basta acessar o artigo acima para saber mais.

Diferença entre fusivel NH e Fusível Diazed

O fusível NH geralmente é usado nos mesmos casos do fusível Diazed.

Mas ele é fabricado para correntes de 4 a 630 A (Vmax = 500V e Icc = 120 kA).

Por isso, cada um deles é especificado conforme a necessidade e tipo de circuito que vão proteger.

Como escolher um bom fusível NH

Existem vários tipos de modelos e fabricantes de fusíveis no mercado, como por exemplo:

  • Fusível NH WEG
  • Fusível NH Schneider Electric
  • Fusivel NH Siemens

Para facilitar o nosso aprendizado, vamos explicar sobre os tipos de fusível NH da WEG, confira abaixo.

Fusível NH da WEG

Se você ainda não conhece a WEG, então é importante destacar que ela é uma das maiores fabricantes de equipamentos elétricos do mundo.

A WEG é uma empresa multinacional brasileira localizada na cidade de Jaraguá do Sul, no estado de Santa Catarina.

Além disso, possui uma linha completa nas áreas de comando e proteção, variação de velocidade e automação de processos industriais.

Também possui uma linha completa para a geração e distribuição de energia e vários outros outros produtos.

Mas também possui uma linha completa de fusíveis ultra rápidos de classe aR e fusíveis retardados de classe gL/gG, confira.

Tipos de Fusível NH da WEG

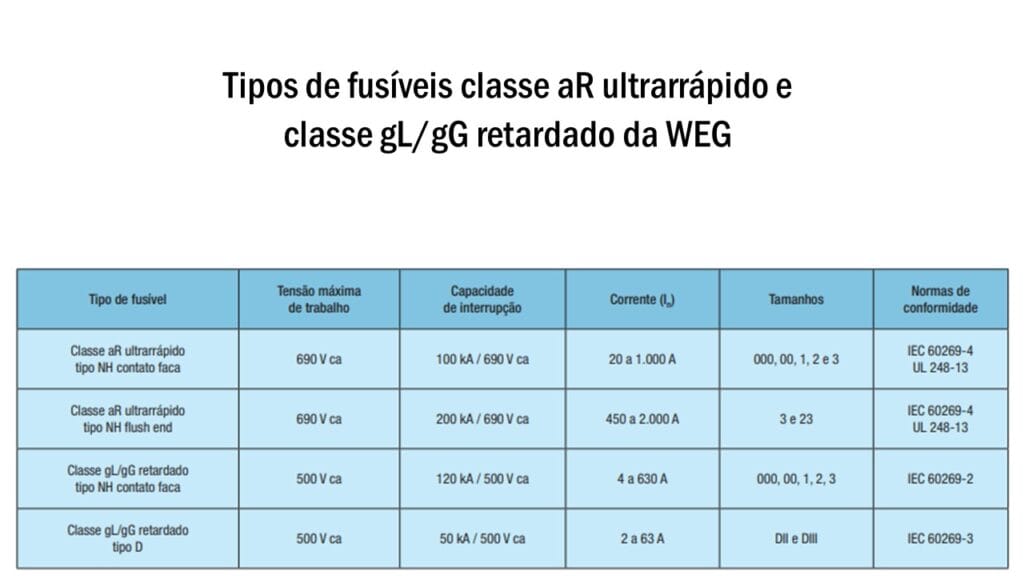

Na imagem abaixo é possível visualizar uma tabela com a comparação entre os tipos de fusíveis e os modelos disponíveis, confira.

Tipos de Fusível NH da WEG

Na imagem acima é possível visualizar uma comparação entre fusíveis do tipo Classe aR ultrarrápido com o tipo NH contato faca e o tipo NH flush end.

Além disso, também podemos visualizar uma comparação entre os fusíveis do tipo Classe gL/gG retardado. do tipo NH contato faca e o tipo D.

Mas antes de explicar sobre cada um dos tipos de fusível NH, você precisa entender  o que são fusíveis fusíveis ultrarrápidos classe aR e fusíveis retardados classe gL/gG, confira abaixo.

Tipos de fusíveis ultrarrápidos classe aR

Os fusíveis podem ser classificados em fusíveis ultrarrápidos e fusíveis retardados.

E esse tipo de fusível ultrarrápido é usado para a proteção contra curto-circuito de semicondutores ou equipamentos eletrônicos de até 690 Vca.

E por serem da classe aR, os fusíveis ultrarrápidos não possuem proteção contra sobrecargas.

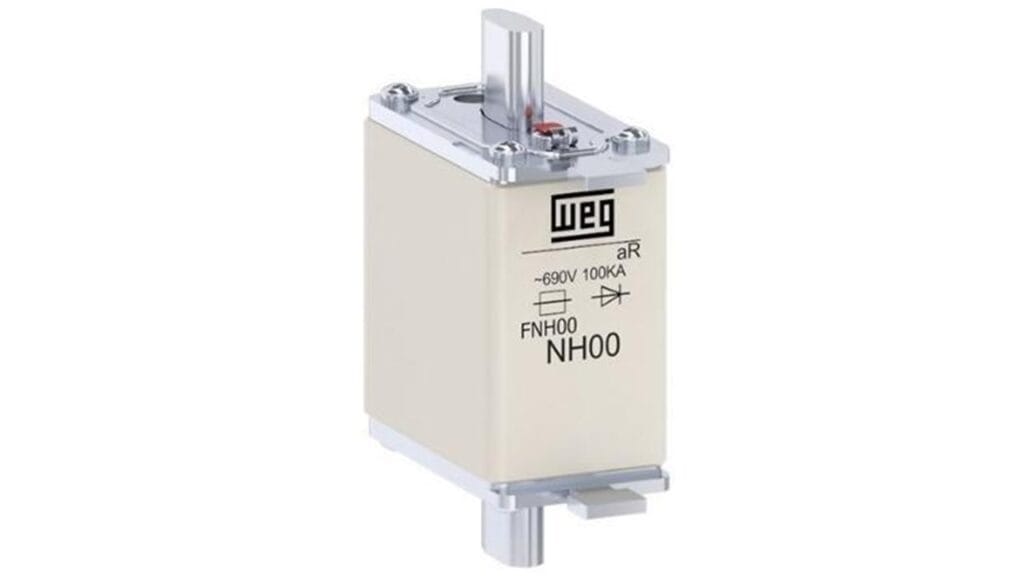

Na imagem abaixo é possível visualizar um fusível ultrarrápido do modelo FNH00 da WEG com conexão tipo contato faca, confira.

Fusível NH ultrarrápido do modelo FNH00 da WEG com conexão tipo contato faca,

Eles são construídos de material cerâmico e possuem um design geralmente quadrados ou retangulares.

Mas também existem outros modelos de fusíveis ultrarrápidos disponíveis como o FNH000, FNH1, FNH2 e FNH3.

Na prática, esse tipos de fusíveis acima não podem operar acima da sua corrente nominal conforme indicado na curva do tempo e corrente.

Isso acontece porque ele pode sofrer uma sobrecarga térmica que reduzirá sua capacidade de interrupção e sua vida útil.

Por isso, é obrigatório o uso de algum dispositivo complementar de proteção contra sobrecarga para a completa proteção do equipamento.

Além disso, para valores elevados de múltiplos de corrente, o fusível atua rapidamente, abrindo o circuito.

E em seguida, impedindo que o valor de corrente de curto-circuito presumida Ip seja alcançado.

Neste caso, podemos citar alguns exemplos de uso deste tipo de fusível para dispositivos eletrônicos de baixa tensão como inversores de frequência e soft-starters.

Agora vamos explicar um pouco sobre os tipos de fusíveis ultrarrápidos classe aR, confira.

Fusível NH contato faca de classe aR

Esse tipo de fusível NH contato faca é um tipo de ultrarrápido.

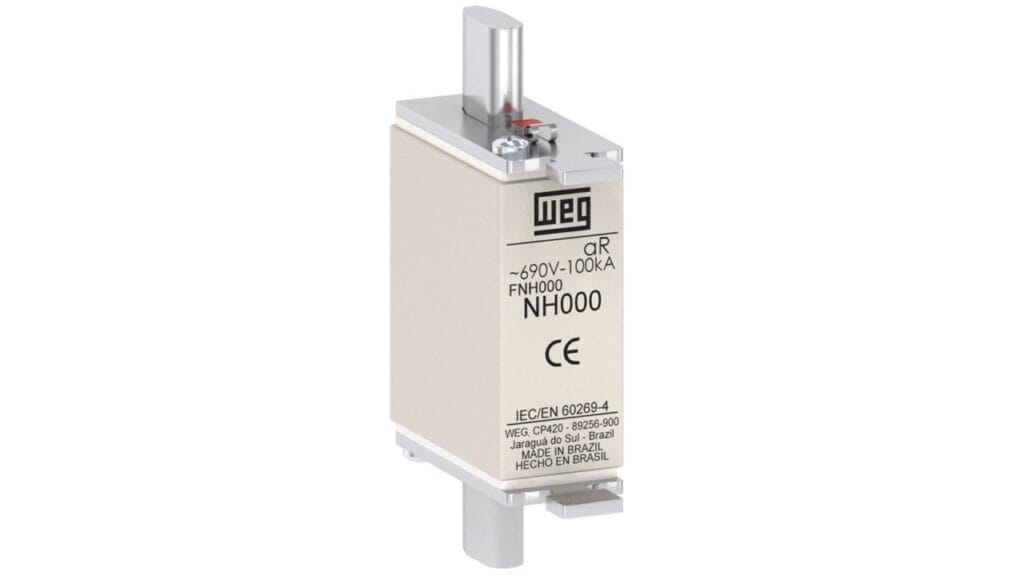

Na imagem abaixo é possível visualizar um fusível ultrarrápido do modelo FNH000 da WEG com conexão tipo contato faca, confira.

Fusível NH ultrarrápido do modelo FNH000 da WEG com conexão tipo contato faca

Ele é feito com material cerâmico de alta qualidade e preenchido com areia de quartzo impregnada.

Além disso, possui elemento fusível em prata pura e terminais/facas em cobre prateado.

Tudo isso proporciona um ótimo isolamento elétrico, robustez mecânica e capacidade de resistência contra choques térmicos durante o desligamento do fusível e valores de I2t reduzidos.

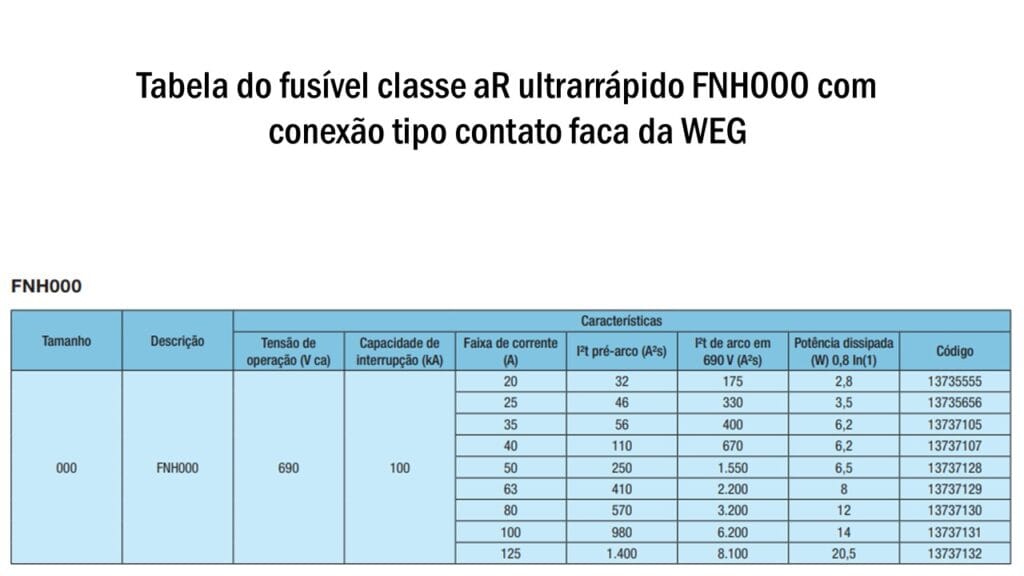

Tabela de fusível NH contato faca de classe aR

E na tabela abaixo é possível visualizar as especificações técnicas desse tipo de fusível FNH000, confira.

Tabela de fusível NH contato faca de classe aR

Agora vamos conhecer também o fusível NH Flush End de classe aR, confira abaixo.

Fusível NH flush end de classe aR

Outro tipo de fusível ultrarrápido que vamos conhecer agora é o fusivel NH Flush End.

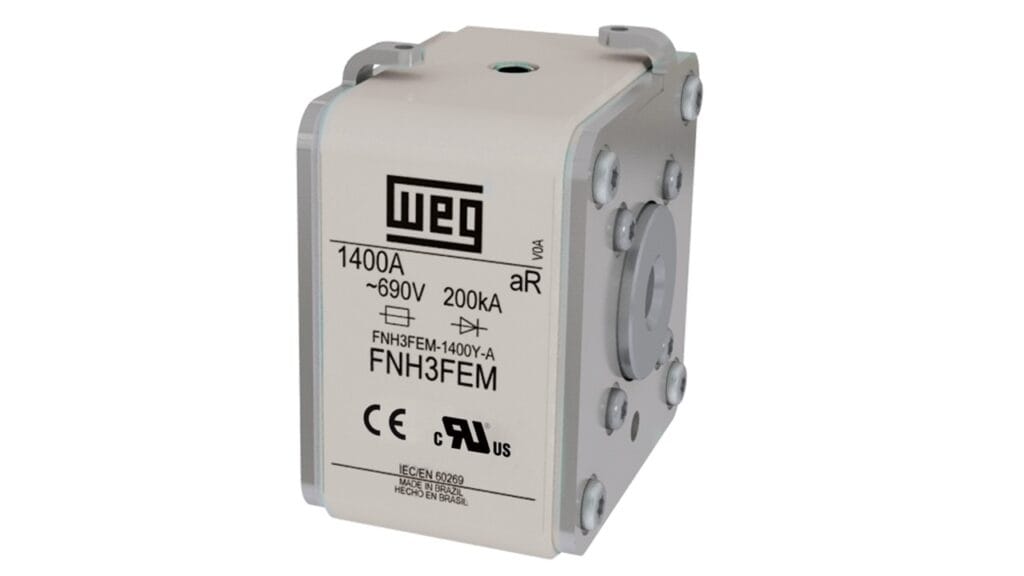

Na imagem abaixo é possível visualizar um fusível NH Flush End ou conexões tipo rosca do modelo FNH3FEM da WEG, confira.

Fusível NH flush end de classe aR

Esse tipo de fusível NH é montado em corpo cerâmico de alta qualidade e também possui preenchimento com areia de quartzo impregnada.

Outro detalhe é que ele também possui elemento fusível em prata pura e conexões em cobre prateado.

E tudo isso proporciona uma ótima isolação elétrica, rigidez mecânica, resistência contra choques térmicos durante a atuação do fusível e valores de I²t reduzidos.

Esse tipo de fusível NH Flush End ou com conexões tipo rosca também possui dois modelos.

Neste caso, são os modelos FNH3FEM e o modelo FNH23FEA de fusíveis da WEG.

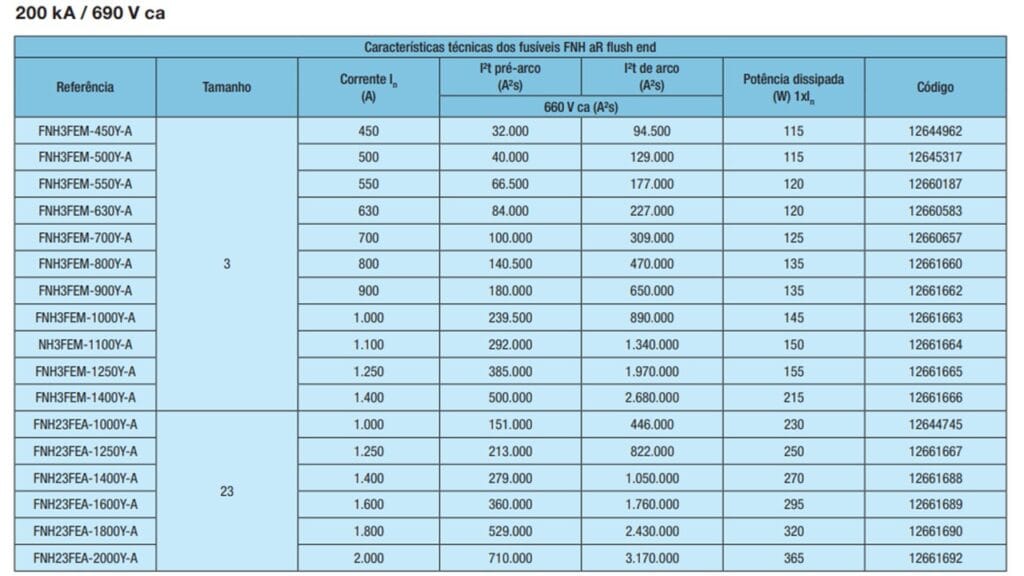

Tabela do fusível NH flush end de classe aR

Na tabela abaixo é possível visualizar as especificações técnicas desses dois modelos, confira abaixo

Tabela do fusível NH flush end de classe aR

Observe que a sua estrutura desse tipo de fusível é preparada para fixação diretamente em barramentos de cobre, dispensando o uso de base de fixação individual ou seccionadora.

Agora vamos conhecer os tipos de fusíveis retardados classe gL/gG, confira abaixo.

Tipos de fusíveis retardados classe gL/gG

O fusível retardado classe gL/gG são usado para a proteção contra curto-circuito.

E também para sobrecargas de linhas/cabos elétricos e aplicações gerais até 500 V ca.

Na prática, existem dois tipos de fusíveis retardados Classe gL/gG, que são o tipo NH Contato Faca e Tipo D, confira abaixo.

Fusível NH contato faca de classe gL/gG

O fusível NH contato faca de classe  gL/gG retardados são montados em corpo cerâmico de alta qualidade.

Eles também possuem preenchimento com areia de quartzo, elemento fusível em cobre eletrolítico e conexões tipo faca em latão prateado.

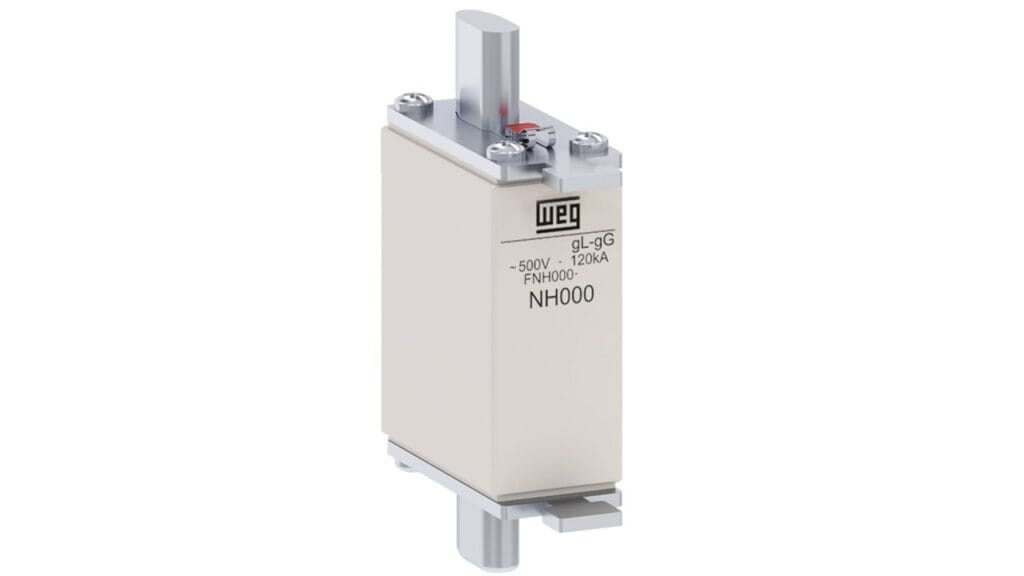

Na imagem abaixo é possível visualizar um fusível NH contato faca de classe gL/gG de 4A do modelo FNH000-4U da WEG, confira.

Fusível NH contato faca de classe gL/gG

Na prática, este tipo de materiais usados na sua construção proporciona ótima isolação elétrica.

Além de mais rigidez mecânica e resistência contra choques térmicos durante a atuação do fusível

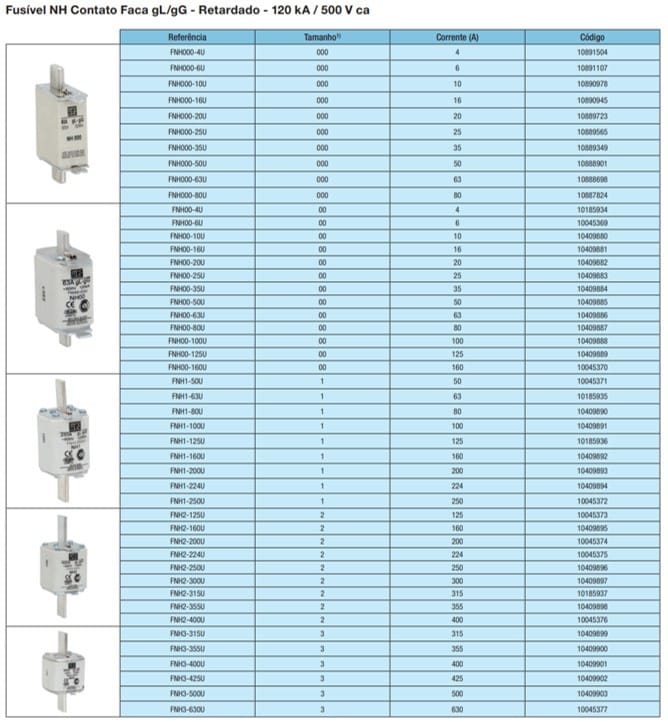

Tabela do fusível NH contato faca de classe gL/gG

Na tabela abaixo é possível visualizar as especificações técnicas dos modelos disponíveis, confira abaixo

Tabela do fusível NH contato faca de classe gL/gG

É importante destacar que tanto os fusíveis do tipo NH contato faca classes aR e gL/gG utilizam as mesmas bases de fixação individual.

Outro detalhe importante é que para fusíveis tamanho 000 e 00, deve se utilizar base do fusível tamanho BNH00.

E o outro modelo de fusível de classe retardada gL/gG que vamos conhecer agora é o tipo D, confira abaixo.

Fusível NH tipo D de classe gL/gG

Este tipo de fusível do tipo D de classe gL/gG tipo D ou diametral é montado em corpo cerâmico de alta qualidade e preenchimento com areia de quartzo.

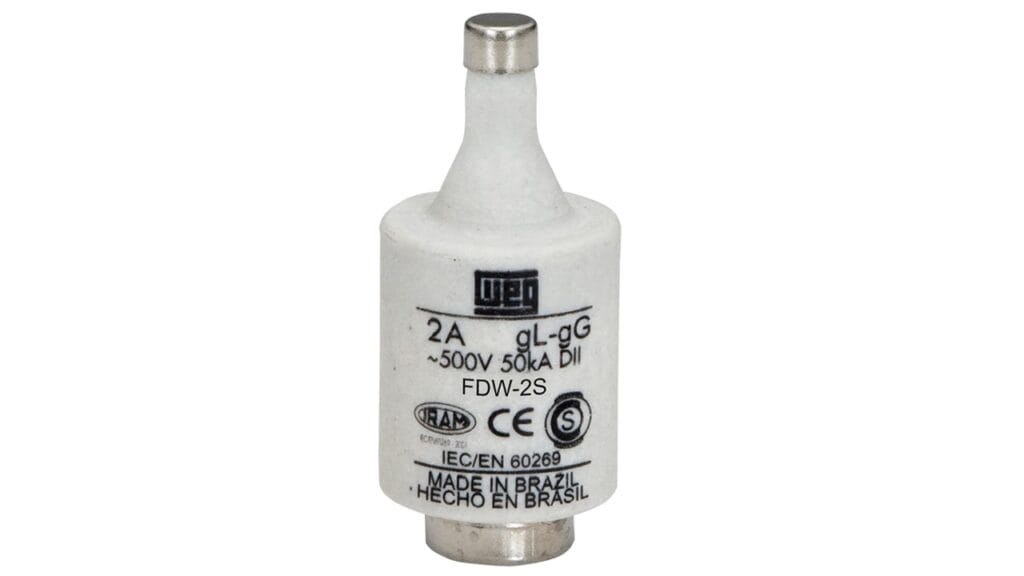

Na imagem abaixo é possível visualizar um fusível tipo D classe gL/gG de 2A do modelo FDW-2S da WEG, confira.

Fusível NH tipo D de classe gL/gG

Esse tipo de fusível tem um acesso frontal que permite a verificação de status dos fusíveis através de uma ponta de prova de tensão.

Para facilitar a identificação da corrente nominal do fusível, quando em operação em um circuito, o indicador de queima apresenta uma cor que define sua corrente nominal.

Tabela do fusível NH tipo D de classe gL/gG

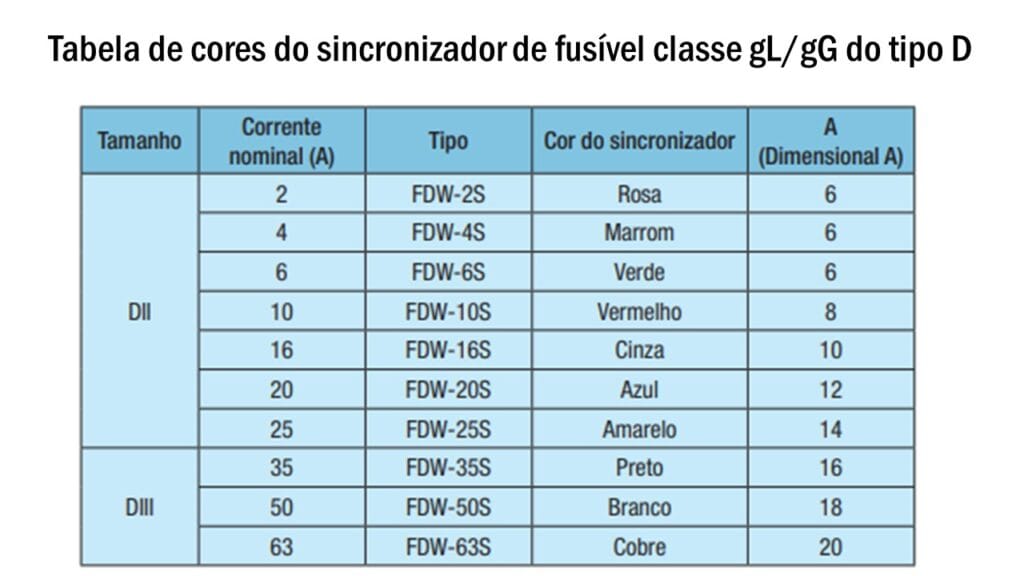

Na tabela abaixo podemos visualizar qual a cor correspondente conforme o modelo escolhido, confira.

Tabela de cor do sincronizador do fusível NH tipo D de classe gL/gG

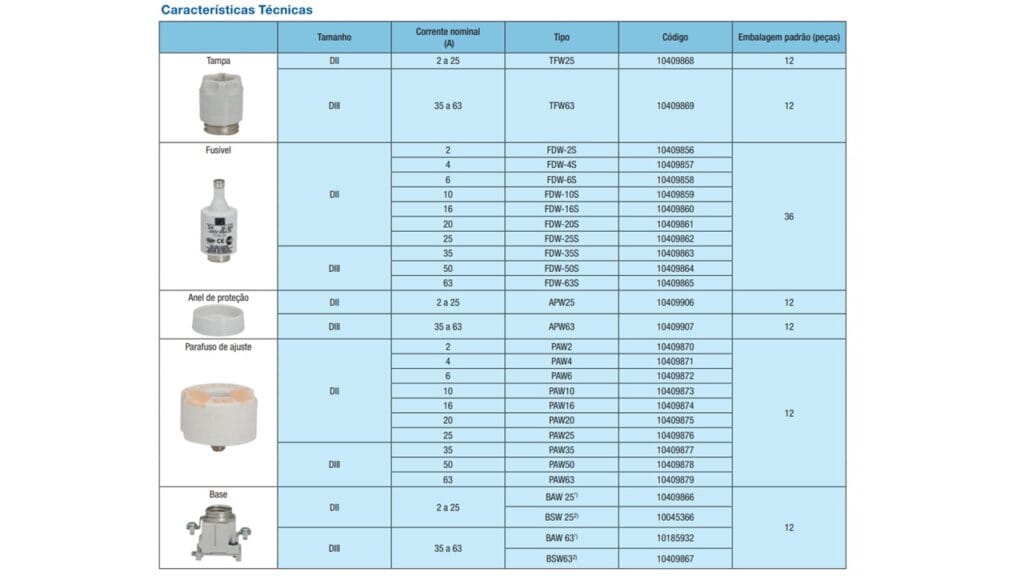

E na tabela abaixo é possível visualizar as especificações técnicas dos modelos de fusíveis disponíveis, confira abaixo

Tabela do fusível NH tipo D de classe gL/gG

Para saber mais sobre esses tipos de fusíveis, acesse o catálogo da WEG com todas as informações técnicas ou conheça os outros modelos disponíveis.
