Você sabe o que é um diagrama unifilar e para que ele serve?

Neste artigo, você vai descobrir o que é um diagrama unifilar, para que ele serve, quais são os tipos e como ele funciona na prática.

Além disso, você também vai conhecer os tipos de simbologia elétrica mais usados para fazer um diagrama unifilar.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é um diagrama unifilar

O diagrama unifilar é um tipo de diagrama usado para representar os circuitos elétricos, eletrônicos e todos os seus componentes através de desenhos e simbologias.

E a palavra unifilar significa um fio, ou seja, quer dizer que todos os fios e cabos elétricos serão representados por símbolos sobre um só traço no diagrama..

E neste caso, o traço representa o eletroduto ou o caminho onde os cabos irão passar.

Para que serve o diagrama unifilar

Existem vários tipos de diagramas elétricos que iremos conhecer mais adiante.

Mas o diagrama unifilar é muito usado por profissionais na área elétrica devido a sua praticidade e rápida leitura e entendimento.

Na imagem abaixo é possível visualizar um pequeno exemplo de um diagrama unifilar com alguns elementos.

O que é diagrama unifilar e para que ele serve

O diagrama unifilar representa um sistema elétrico de forma mais simplificada, já que identifica o número de condutores e seus trajetos num único fio.

Neste caso, é possível visualizar de forma rápida e prática a quantidade de condutores que irão passar pelo eletroduto e ainda qual será o trajeto que ele vai percorrer.

Isso ajuda o eletricista a compreender onde cada instalação elétrica deverá ser feita, considerando a necessidade de cada projeto.

E neste caso, a partir desse tipo de diagrama é que os os projetos são elaborados, executados e ainda é possível realizar manutenções nas instalações elétricas.

Porque o diagrama unifilar é importante

No geral, a norma NR10 exige que empresas possuam e mantenham atualizados os diagramas elétricos.

Por isso, os diagramas elétricos fazem parte da documentação elétrica exigida no prontuário das instalações elétricas.

Isso acontece porque a facilidade que o diagrama proporciona ao profissional que for realizar uma manutenção é tão grande quanto a segurança que o mesmo propicia.

E isso ajuda a reduzir a frequência de acidentes em eletricidade quando possuem diagramas corretos e atualizados.

Mas representar vários circuitos elétricos e componentes de uma instalação elétrica em um projeto também pode ser um desafio.

E neste caso, interpretar uma instalação elétrica ou realizar algum tipo de manutenção sem um diagrama elétrico em mãos pode dificultar durante a instalação.

Por isso, além de ser extremamente difícil encontrar o ponto com defeito, torna-se perigoso devido não se saber quais os pontos energizam a instalação e quais equipamentos realmente estão ligados a ela.

Então, em circuitos elétricos pequenos ou mais simples podemos até entender e considerar com mais facilidade o funcionamento da instalação.

Mas em projetos maiores, é necessário fazer uma representação gráfica que transmita um maior detalhamento dos circuitos elétricos.

Por isso, o diagrama unifilar é essencial para evitar possíveis problemas e acidentes como curto circuito na instalação elétrica.

Por meio dele, é possível observar se há excessos no eletrodutos e condutores nas caixas de passagem de fios,

Também será possível evitar muitos cruzamentos dos fios no interior das paredes.

E também planejar as caixas para que não fiquem em locais de difícil acesso.

Mas existem vários tipos de diagramas elétricos, por isso, vamos conhecer agora cada um deles, confira abaixo.

Tipos de diagrama unifilar

Existem quatro tipos de diagramas elétricos que iremos explicar agora para representar as instalações elétricas.

E todos eles representam os pontos de conexão dos dispositivos, o trajeto dos condutores, além de outros fatores.

Por isso, vamos entender agora o que é o diagrama funcional e para que ele serve, confira.

Diagrama funcional

O diagrama elétrico funcional é um tipo de representação onde os componentes do circuito são desenhados o mais próximo possível de sua forma construtiva real.

Na prática, esse tipo de diagrama é usado para representar pequenos esquemas de ligações elétricas e com interpretação rápida e clara e bem didática.

Na imagem abaixo é possível visualizar o exemplo de um diagrama funcional da ligação de uma lâmpada, confira.

Este tipo de diagrama não demonstra com exatidão a posição exata dos componentes nem medidas de cabos ou percurso real destes.

E também são usados para explicar o funcionamento e não posicionamento de componentes.

O diagrama funcional é um tipo de diagrama mais focado, ou seja, ele representa parte da instalação elétrica, e nunca o projeto elétrico inteiro.

Esse diagrama elétrico apresenta todos os condutores e componentes e tem uma representação muito clara.

Por isso, uma característica desse tipo de diagrama, é que os condutores são representados por retas sem inclinação e de preferência sem cruzamentos.

Agora vamos entender o que é o diagrama multifilar e pra que ele serve, confira.

Diagrama multifilar

Nesse tipo de diagrama multifilar, os circuitos de força e comando são representados ao mesmo tempo.

E esses componentes e os seus contatos são representados de forma próxima e alinhados.

Neste caso, isso começa a dificultar a interpretação deste tipo de diagrama em circuitos mais complexos.

Na imagem abaixo é possível visualizar o diagrama multifilar da ligação de um interruptor a uma lâmpada, confira.

Verificando a imagem acima, podemos notar que o diagrama multifilar possui a representação dos condutores de forma bem mais detalhada.

Ou seja, assim, assim como no diagrama funcional, ele também mostra todos os condutores e os seus componentes na posição correta.

Mas esse tipo de diagrama é bem diferente do diagrama unifilar, porque ele tem uma certa complexidade durante a sua interpretação.

Isso dificulta ainda mais quando o circuito ou projeto é mais complexo e ainda envolve vários elementos envolvidos.

Por isso, ele costuma ser pouco usado ou usado apenas em circuitos elementares.

E geralmente para projetos de edificações, por exemplo, o mais recomendado é o diagrama unifilar residencial, que vamos conhecer agora.

Diagrama unifilar

O diagrama unifilar é um tipo de diagrama usado para representar onde os circuitos são simplificados de forma unipolar, sem o circuito de comando.

Neste caso, podemos dizer que esse tipo de diagrama está focado somente nos principais componentes do circuito.

E tanto para circuitos mais simples ou mais complexos, este tipo de diagrama ajuda na interpretação rápida e clara da instalação.

Na imagem abaixo é possível visualizar um exemplo do diagrama unifilar, confira.

Observe que esse tipo de diagrama unifilar permite verificar de forma rápida, quantos condutores passarão em determinados eletrodutos e qual será o seu trajeto.

Por isso, ele é muito usado por profissionais eletricistas instaladores durante as obras.

Neste caso, ele é desenhado sobre a planta baixa ou a planta arquitetônica e apresenta os dispositivos e trajeto dos condutores.

E esses dispositivos e o trajeto dos condutores são mostrados rigidamente em suas posições físicas apesar de ser em uma representação bidimensional.

Uma diferença interessante em relação os dois outros modelos de diagrama é que neste todos os condutores de um mesmo percurso são representados por um único traço e símbolos que identificam neste traço os outros condutores.

Mas o funcionamento da instalação elétrica não é representado com clareza neste tipo de diagrama.

Isso acontece porque não é possível visualizar com clareza o percurso da corrente elétrica.

Agora o nosso próximo passo é entender o diagrama trifilar, confira abaixo.

Diagrama trifilar

O diagrama trifilar é um tipo de representação onde os circuitos de força e comando são representados de forma separada.

Neste caso, os componentes e seus contatos não são representados na mesma página na maioria das vezes.

Na imagem abaixo é possível visualizar um exemplo de um diagrama trifilar, confira abaixo.

É o tipo de diagrama mais utilizado devido sua aplicação em circuitos complexos e fácil interpretação para encontrar falhas.

E como podemos perceber, ele possui características um pouco parecidas com o tipo de diagrama unifilar.

Mas esse tipo de diagrama geralmente é muito usado para representar sistemas de comandos elétricos e máquinas elétricas trifásicas.

Isso acontece porque ele representa cada uma das três fases de um sistema elétrico e também suas respectivas variações.

Na prática, o diagrama trifilar é geralmente usado em projetos industriais, onde é mais frequente o uso de circuitos trifásicos.

Mas então como fazer um diagrama unifilar passo a passo, é o que vamos aprender agora.

Como funciona o diagrama unifilar

O diagrama unifilar possui a simbologia definida por normas que explicaremos mais adiante.

Neste caso, independente do país que você estiver, devemos ter a capacidade de interpretar o diagrama elétrico.

Na imagem abaixo temos um exemplo didático com a representação gráfica do diagrama unifilar de uma lâmpada com interruptor.

Mas para que você possa entender como funciona cada um dos elementos envolvidos no diagrama unifilar, fizemos a seguinte explicação abaixo.

Como entender o diagrama unifilar

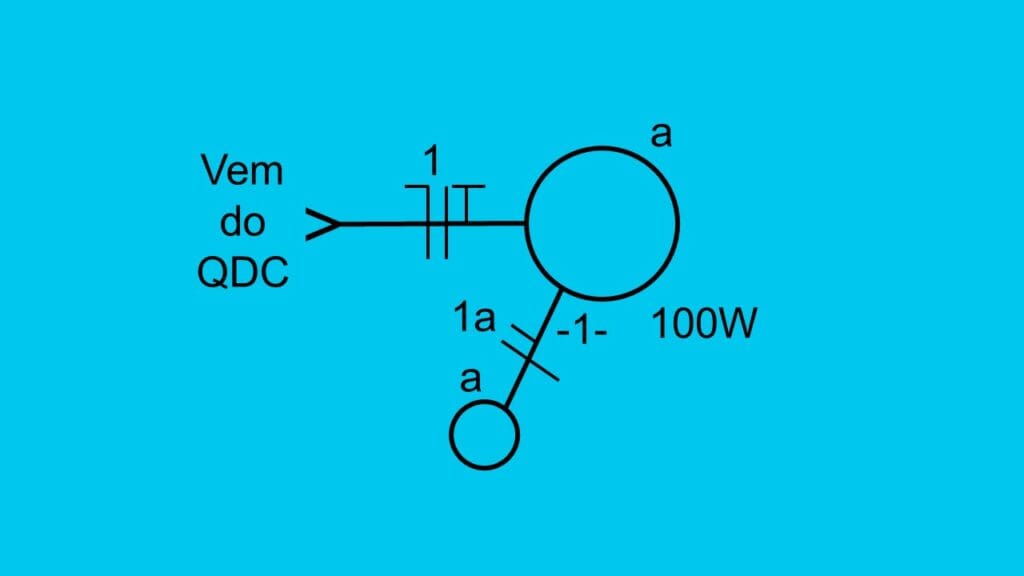

Na imagem abaixo podemos observar que na posição inicial 1 marcada na imagem está o lado de onde vem a alimentação da instalação.

E conforme a imagem acima, no segundo ponto, temos a representação do eletroduto que interliga as caixas de passagem.

E na terceira posição na imagem acima, temos a indicação da representação do condutor de proteção ou condutor terra.

Já na quarta posição indicado na imagem, temos a simbologia da representação de uma lâmpada incandescente no teto.

Na quinta posição marcada na imagem acima, temos a indicação da potência da lâmpada incandescente.

Em seguida na sexta posição marcada, temos a representação do número do circuito, e isso significa que o disjuntor número 1 do QL irá comandar a iluminação.

Já na sétima marcação acima, podemos entender que a letra “a” indicada na instalação o interruptor que vai comandar essa lâmpada, pois a lâmpada e o interruptor tem a mesma letra.

Na oitava marcação temos a representação do interruptor que vai comandar a lâmpada.

E por último, na nona marcação, temos a representação da tensão de alimentação em 127V através da fase e neutro.

Mas como representar toda essa simbologia elétrica no diagrama unifilar.

Como representar o diagrama unifilar

Na imagem abaixo temos um outro diagrama unifilar dos condutores, confira.

Neste caso, temos a representação do condutor de fase de retorno (representado na práitca por um fio preto).

Temos também o condutor neutro na instalação elétrica que geralmente é representado por um condutor de cor azul.

Além disso, temos o condutor de fase que geralmente é representado por um condutor na cor vermelha.

E também o condutor de proteção que deve ser representado por um fio verde e amarelo.

Mas existem alguns pequenos detalhes que devem ser levados em conta.

Sequência de condutores no diagrama unifilar

Neste caso, podemos dizer que há uma sequência correta para representar os condutores no diagrama unifilar.

Primeiro deve ser representado o neutro, após a fase ou as fases, e posteriormente o condutor de retorno ou os condutores de retornos, caso haja mais de um.

E por último, dando continuidade a essa sequência correta, representamos o condutor de proteção ou condutor terra.

Além disso, na parte inferior não podemos esquecer de indicar a bitola dos condutores.

E neste caso, é importante destacar que todos os condutores de um mesmo circuito terão a mesma bitola de fio.

É importante destacar que para fazer a leitura do diagrama unifilar, é necessário conhecer a simbologia definida pela ABNT.

Por isso, o nosso próximo passo é conhecer as principais simbologias elétricas usadas para criar diagramas unifilares, confira abaixo.

Tipos de simbologia para diagrama unifilar

Existem muitos símbolos que podem ser utilizados para fazer um diagrama unifilar, mas há aqueles que são mais importantes e que nunca podem faltar em um desenho técnico desse tipo.

No exemplo abaixo, vamos considerar a simbologia elétrica da norma NBR 5444 usada para elaborar projetos elétricos.

Mas é importante destacar que a norma NBR 5444 é uma norma antiga e foi cancelada sem substituição em 2014 pela ABNT por estar em formato extremamente antigo e desatualizado.

Porém, mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil, devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Neste caso, a recomendação da ABNT, é a utilização das normas NBR IEC 60617 e NBR IEC 60417 , normas internacionais que ainda não foram traduzidas para o português.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.

Por isso, vamos conferir os tipos de simbologia elétrica usada no diagrama unifilar conforme as seguintes categorias para:

  • Eletrodutos
  • Condutores
  • Caixas de passagem
  • Quadro de distribuição
  • Interruptores
  • Luminárias
  • Tomadas

Simbologia de eletrodutos para diagrama unifilar

Na imagem abaixo é possível visualizar os tipos de simbologia usados para representar o eletroduto no diagrama unifilar.

E como podemos perceber na imagem acima, temos a simbologia elétrica do eletroduto embutido no teto ou parede, e a simbologia do eletroduto embutido no piso.

Também temos a simbologia elétrica do eletroduto que sobe e também a simbologia do eletroduto que desce.

Em seguida, temos a simbologia elétrica do eletroduto que passa subindo e a do eletroduto que passa descendo.

Agora o nosso próximo passo é falar sobre o tipo de simbologia usada para condutores em diagramas unifilares, confira abaixo.

Simbologia de condutores para diagrama unifilar

Os condutores são muito importantes em uma instalação elétrica porque representa o caminho por onde a corrente elétrica irá percorrer.

Por isso, na imagem abaixo é possível visualizar os tipos de simbologia para os condutores, confira.

Na imagem acima, podemos conferir a simbologia elétrica do condutor de fase, neutro, terra e retorno no interior do eletroduto.

Também temos a simbologia do condutor positivo e positivo no interior do eletroduto, além da simbologia elétrica da cordoalha de aterramento.

Agora o nosso próximo passo é conhecer os tipos de simbologia usados para representar as caixas de passagem no diagrama unifilar.

Simbologia de caixas de passagem para diagrama unifilar

As caixas de passagem também são essenciais em uma instalação elétrica e funcionam como pontos abertos entre os eletrodutos.

Neste caso, elas são usadas para facilitar a passagem dos cabos por locais que têm curvas.

Mas também são usadas como uma possibilidade de manutenção em caso de longas distâncias.

Por isso, na imagem abaixo é possível visualizar as simbologias elétricas usadas para representar as caixas de passagem, confira.

Na imagem acima, podemos conferir a simbologia elétrica usada para representar a caixa de passagem no piso

E em seguida, temos a simbologia usada para a caixa de passagem no teto e também a caixa de passagem na parede.

Agora vamos conhecer o tipo de simbologia usado no diagrama unifilar para representar o quadro de distribuição, confira abaixo.

Simbologia do quadro de distribuição para diagrama unifilar

O quadro de distribuição é onde estão todos os circuitos da instalação elétrica, como é o caso dos circuitos de iluminação e tomadas.

Além disso, é nos quadros de distribuição que estão os os dispositivos de proteção como por exemplo, os disjuntores, dispositivos que previnem curtos-circuitos e sobrecargas.

Na imagem abaixo, podemos conferir os tipos de simbologia elétrica usados para representar o quadro de distribuição no diagrama unifilar, confira.

Na imagem acima, temos a simbologia elétrica do quadro parcial de luz e força aparente e a simbologia do quadro parcial de luz e força embutido.

Também podemos visualizar a simbologia usada para para representar o quadro geral de luz e força aparente e também o quadro geral de luz e força embutida.

Além disso, temos também a simbologia usada para a caixa de telefones e a simbologia elétrica da caixa para medidor.

Antes de passar para outros tipos de simbologia a serem usados na instalação elétrica, vamos destacar também a simbologia de alguns componentes que ficam localizados dentro do quadro de distribuição, confira abaixo.

Simbologia dos componentes do quadro de distribuição para diagrama unifilar

Esses componentes são essenciais para o funcionamento e para a proteção da instalação elétrica que fica concentrada no quadro de distribuição.

Na imagem abaixo é possível visualizar os tipos de simbologia de alguns componentes localizados dentro do quadro de distribuição, confira.

Como podemos perceber na imagem acima, temos a simbologia do disjuntor monopolar, bipolar e tripolar e também do disjuntor a óleo.

Além disso, podemos visualizar a simbologia elétrica do dispositivo diferencial residual DR e a simbologia do dispositivo de proteção contra surto DPS.

Temos também a simbologia do fusível, a chave seccionadora com fusíveis (abertura sem carga) e a simbologia da chave seccionadora com fusíveis (abertura em carga).

Neste caso, também temos a simbologia elétrica da chave seccionadora com abertura sem carga e a simbologia elétrica da chave seccionadora com abertura em carga, além da chave reversora.

Agora o nosso próximo passo é conhecer também os tipos de simbologia elétrica usada para representar os interruptores no diagrama unifilar, confira abaixo.

Símbolos de interruptores para diagrama unifilar

A função básica dos interruptores em uma instalação elétrica é seccionar o circuito quando são acionados, ligando ou desligando o mesmo.

E na imagem abaixo, é possível visualizar os tipos de simbologia elétrica para os interruptores no diagrama unifilar.

Conforme podemos conferir, na imagem acima temos a simbologia elétrica do interruptor de uma seção, duas seções e três seções.

Além disso, também temos a simbologia elétrica do interruptor paralelo ou Three-Way e do interruptor intermediário ou Four-Way.

Agora também vamos conhecer os tipos de simbologia usada para representar as tomadas no diagrama unifilar, confira abaixo.

Símbolos de tomadas para diagrama unifilar

As tomadas são fundamentais em uma instalação elétrica e oferecem um ponto de conexão para dispositivos elétricos e eletrônicos, evitando a conexão direta deles na rede.

Para representar a simbologia elétrica das tomadas no diagrama unifilar, usamos as simbologias abaixo, confira.

Na imagem acima, podemos visualizar a simbologia elétrica da tomada baixa na parede a 30 centímetros de altura.

Também podemos verificar a tomada média na parede a um metro e 30 centímetros de altura do piso acabado e também a tomada a dois metros de altura do piso acabado.

E para finalizar, vamos conferir agora os tipos de simbologia elétrica usada para representar as luminárias no diagrama unifilar, confira abaixo.

Símbolos de luminárias para diagrama unifilar

As luminárias são os componentes que abrigam as lâmpadas.

Elas podem ser classificadas e representadas de acordo com muitos fatores como por exemplo, a potência das lâmpadas, o circuito que a luminária pertence, a quantidade de lâmpadas e outros.

Na imagem abaixo é possível visualizar como é representada a simbologia elétrica das luminárias no diagrama unifilar, confira.

Na imagem acima podemos visualizar a simbologia elétrica do ponto de luz no teto e o ponto de luz na parede (arandela).

Também temos a simbologia elétrica do ponto de luz embutido no teto e a simbologia do ponto de luz tubular no teto.

Além disso, temos também a simbologia elétrica do ponto de luz tubular na parede e a simbologia elétrica do ponto de luz tubular embutido no teto.

Por fim, é importante destacar que nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

E se você tiver interesse mais detalhado sobre esse assunto, acesse esse artigo para saber mais.
