O que é partida estrela triângulo com reversão

A partida estrela triângulo com reversão ou delta/estrela é um tipo de partida de motores elétricos trifásicos.

Na prática, este nome faz uma referência direta às figuras geométricas que se parecem muito com o resultado dos fechamentos das bobinas do motor que está sendo ligado.

Mas então para que serve esse tipo de partida estrela triângulo com reversão na prática, é o que vamos explicar agora.

Para que serve a partida estrela triângulo com reversão

Esse tipo de partida serve como um opção eficiente e de baixo custo para partida de motores em determinados tipos de aplicações.

Na prática, ela funciona através da alimentação do motor com a tensão reduzida nas bobinas durante a partida.

Neste caso, as bobinas do motor recebem apenas 58% da tensão nominal e depois de um período haverá comutação automática para triângulo.

E em seguida as bobinas irão passar a receber a tensão nominal em 100%.

Além disso, esse tipo de partida com possibilidade de partida em dois estágios, proporciona também duas botoeiras ao operar.

Neste caso, uma para girar o motor no sentido horário e outra no sentido anti-horário.

Mas onde é usada a partida estrela triângulo com reversão, é o que vamos conferir agora.

Onde usar a partida estrela triângulo com reversão

A partida estrela triângulo com reversão pode ser usada em diversos tipos de aplicações.

E neste caso podemos citar alguns exemplos mais comuns como bombas hidráulicas e volantes de prensas.

Além disso, também podemos citar o exemplo de esteiras e também dos ventiladores.

Mas porque é usada a partida estrela triângulo com reversão, é o que vamos entender agora.

Porque é usada a partida estrela triângulo com reversão

Como dissemos acima, esse tipo de partida estrela triângulo com reversão é usada devido ao baixo custo e manutenção.

Neste caso, é importante destacar que existem vários tipos de partidas para motores.

Mas geralmente o preço, a instalação e a manutenção são um dos fatores mais importantes na hora de escolher a chave de partida.

Por isso, existem outros tipos de partidas que são consideradas mais eficientes do que a partida estrela triângulo com reversão.

Neste caso, podemos citar a partida de compensação, a partida por Soft Starter e também por Inversor de Frequência.

Mas esses equipamentos acima possuem custos de aquisição e de manutenção mais elevados e geralmente são muito comuns na indústria.

Mas então quando a partida estrela triângulo com reversão deve ser usada, é o que vamos internar agora.

Quando usar a partida estrela triângulo com reversão

Neste caso, é importante lembrar que a partida estrela triângulo é utilizada quando existe a necessidade de reduzir a corrente de partida de um motor trifásico.

E isso acontece devido ao pico de corrente durante a partida em curto período de tempo.

Neste caso, esse pico de corrente pode atingir até oito vezes o valor da corrente nominal.

Isso significa que os motores com alta potência acima de 7,5 cv, podem gerar um grande aumento no consumo de energia.

E ainda pode causar interferências eletromagnéticas à rede e aos demais equipamentos que são ligados a ele.

Por isso, é possível reduzir até 33% da corrente de partida, comparando com o tipo de partida direta.

Mas como funciona a partida estrela triângulo com reversão, é o que vamos descobrir agora.

Como funciona a partida estrela triângulo com reversão

Esse tipo de partida estrela triângulo com reversão funciona em duas etapas como mencionamos acima.

Mas esse tipo de partida com reversão, também proporciona duas botoeiras para serem operadas.

Ou seja, será uma para girar o motor no sentido horário e outra no sentido anti-horário.

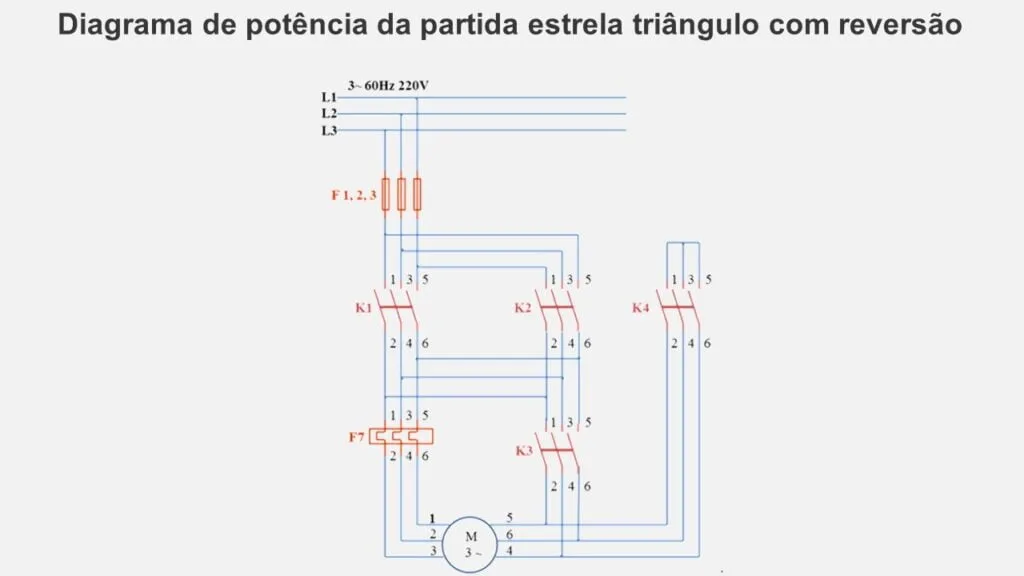

Diagrama de potência

Na imagem abaixo é possível visualizar um diagrama de potência de um motor com partida estrela triângulo com reversão, confira.

Diagrama de potência com partida estrela triângulo com reversão

Observe que foi mantido o conceito de inversão de fase para que seja possível a inversão da rotação do motor elétrico trifásico.

Além disso, na imagem acima é possível entender que quando utilizado a partida estrela triângulo, os contatores K1 e K2 serão fundamentais e os responsáveis por tal feito.

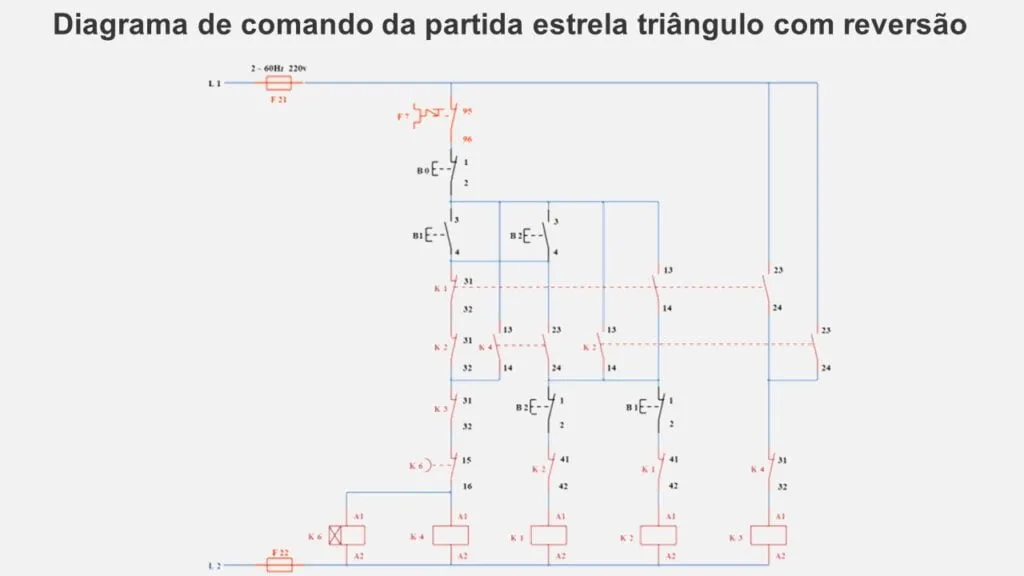

Diagrama de comando

Na imagem abaixo é possível visualizar um diagrama de comando da partida estrela triângulo com reversão, confira.

Diagrama de comando com partida estrela triângulo com reversão

Na prática, o preço é um dos fatores mais importantes na hora de escolher a chave de partida.

E neste caso, uma das vantagens desse tipo de partida é o seu baixo custo e a sua eficiência para determinadas aplicações.
