Você sabe o que são resistores comerciais?

Neste artigo, você vai descobrir o que são os resistores comerciais e quais os valores de resistores mais comuns.

Além disso, você também vai descobrir quais são os tipos de resistores comerciais, qual o preço e como escolher do jeito certo.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conferir a tabela com valores de resistores comerciais.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que são resistores comerciais

Os resistores comerciais são os tipos de resistores mais comuns que são encontrados no mercado.

Por isso, neste artigo você irá conferir os valores mais comuns para os resistores comerciais.

Mas para que serve os resistores, é o que vamos entender agora.

Para que serve os resistores comerciais

Os resistores são componentes eletrônicos que possuem a capacidade de regular ou limitar a passagem da corrente elétrica.

Além de realizar a conversão de energia elétrica em energia térmica através do efeito joule.

Na prática, eles oferecem uma resistência à passagem de corrente elétrica.

E conforme o sistema internacional de medidas, ele possui a unidade de medida dada em ohm e o seu símbolo é o ômega (Ω).

Mas onde são usados os resistores, confira abaixo.

Onde usar os resistores comerciais

Os resistores são componentes essenciais para o funcionamento dos circuitos elétricos e eletrônicos.

Existem vários tipos de aplicações onde os resistores comerciais podem ser usados.

Neste caso, podemos usar um exemplo do uso de resistores em potenciômetros.

Assim, ele pode ser usado para controle de áudio, em equipamentos amplificadores de som.

E também temos outro exemplo que é o uso de resistores em reostato.

Neste caso, ele possui um terminal fixo e outro deslizante, utilizado principalmente para controlar correntes.

Na tabela abaixo é possível conferir os valores de resistores comerciais mais comuns, confira.

Tabela de resistores comerciais

Na imagem abaixo é possível conferir a tabela de resistores comerciais mais comuns de ¼ W, confira.

 1101001k10K100K1M10M
 1,1111101K111K110K1M1
 1,2121201K212K120K1M2
 1,3131301K313K130K1M3
 1,5151501K515K150K1M5
 1,8181801K818K180K1M8
 2202002K20K200K2M
0,222,2222202K222K220K2M2
0,242,4242402K424K240K2M4
0,272,7272702K727K270K2M7
0,33303003K30K300K3M
0,333,3333303K333K330K3M3
0,363,6363603K636K360K3M6
0,393,9393903K939K390K3M9
0,434,3434304K343K430K4M3
0,474,7474704K747K470K4M7
0,515,1515105K151K510K5M1
0,565,6565605K656K560K5M6
0,626,2626206K262K620K6M2
0,686,8686806K868K680K6M8
0,757,5757507K575K750K7M5
0,828,2828208K282K820K8M2
0,919,1919109K191K910K9M1

Neste caso, a tabela acima é baseada em valores padronizados conforme disponíveis no mercado e pelos fabricantes.

Mas como funciona a tabela de resistores comerciais, é o que vamos conferir agora.

Como funciona a tabela de resistores comerciais

Neste caso, podemos observar que do lado direito de cada valor de resistor, temos os múltiplos de cada valor de resistência.

Isso significa que na primeira linha da tabela de resistores comerciais temos os valores múltiplos de 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ e 10MΩ.

E se olharmos para o lado esquerdo temos os submúltiplos dos valores dos resistores comerciais.

Resistores comerciais em vermelho

É importante ressaltar que nem todos os tipos de resistores acima são fáceis de encontrar no mercado.

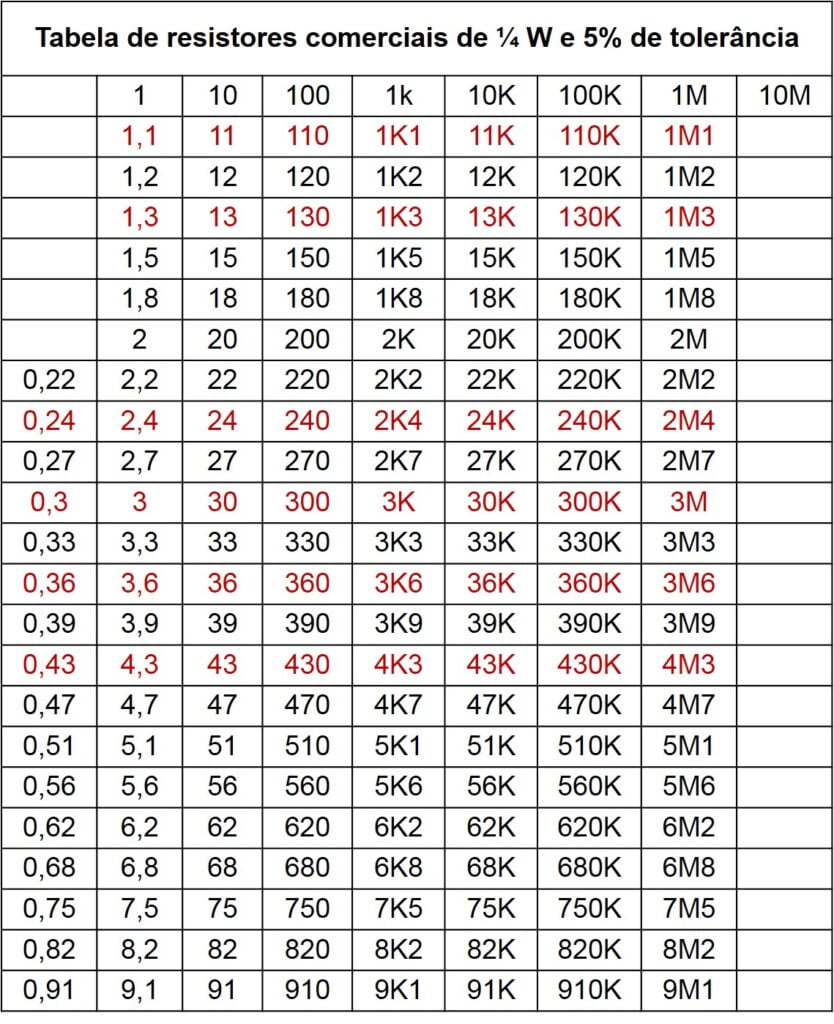

Na imagem abaixo é possível visualizar a tabela com alguns resistores na cor vermelha, confira.

Tabela de resistores comerciais

Neste caso, os resistores marcados em vermelho foram considerados resistores com maior dificuldade de serem encontrados.

Mas como encontrar a tabela de resistores comerciais do fabricante, é o que vamos conferir agora.

Como encontrar a tabela de resistores comerciais

A tabela acima é uma tabela padrão com valores de resistores comerciais que podem ser encontrados no mercado.

Mas é importante destacar que cada fabricante de resistores pode disponibilizar as informações específicas no catálogo ou no manual do fabricante.

Além disso, as características dos resistores podem variar conforme cada modelo disponível pela fabricante.

Neste caso, este tipo de informação pode ser encontrado no site do fabricante ou também em tabelas disponíveis na internet.

Mas quais são os valores de resistores comerciais mais comuns, é o que vamos conferir agora.

Cores nos resistores comerciais

É importante destacar que as cores marcadas nos resistores possuem um significado.

Mas neste artigo não iremos falar sobre esse assunto e deixaremos para outro artigo.

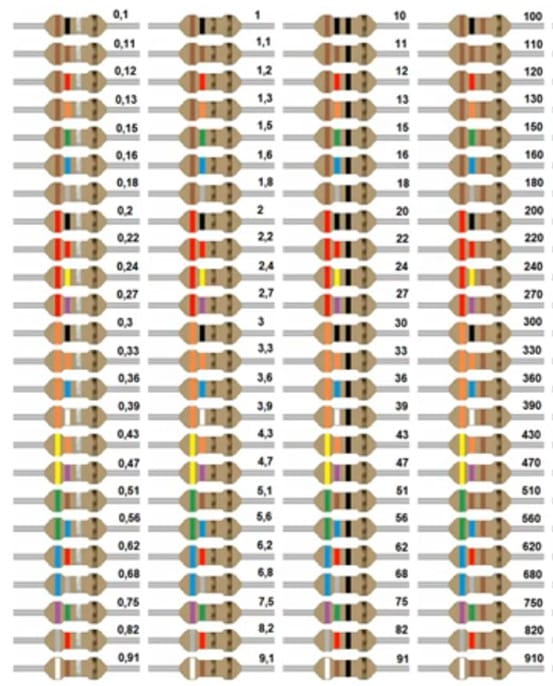

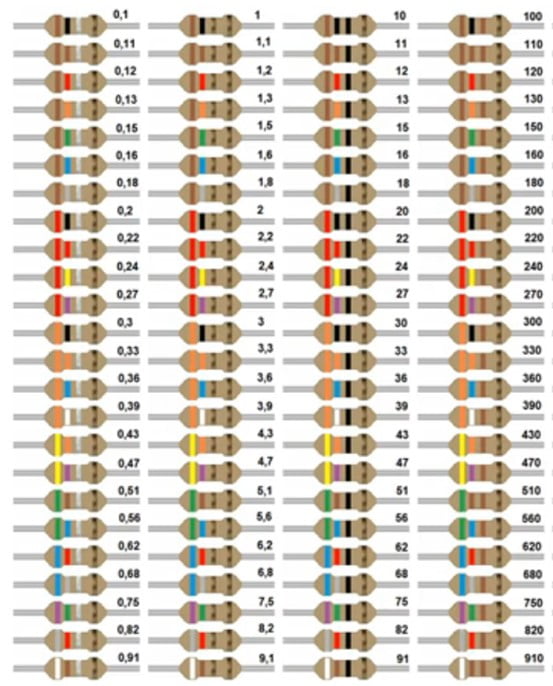

Na imagem abaixo é possível encontrar os tipos de resistores comerciais de 0,1 Ω a 910 Ω conforme as cores, confira.

Cores de resistores comerciais

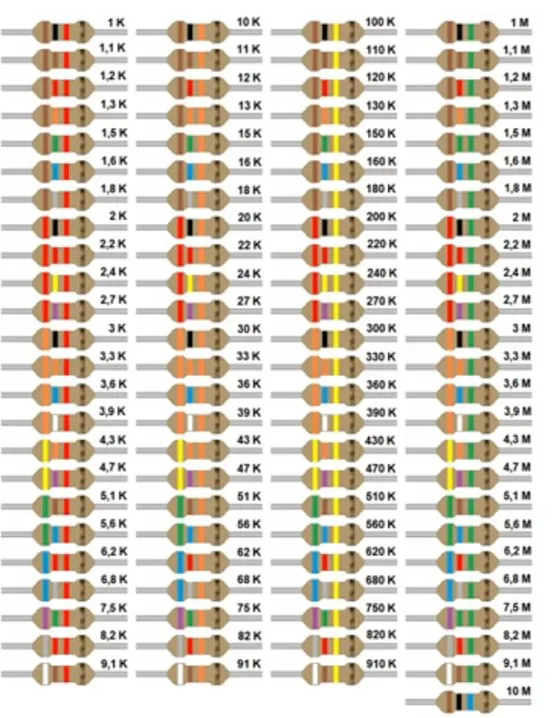

E na imagem abaixo é possível visualizar a continuação dos tipos de resistores comerciais de 1 kΩ a 10 MΩ conforme identificado pelas cores abaixo.

Cores de resistores comerciais

Quais os valores de resistores comerciais

É importante analisar que a tabela de resistores comerciais acima é muito extensa.

Na tabela é possível visualizar que os resistores comerciais podem variar de 0,22Ω a 10MΩ.

Por isso, um detalhe importante a ser destacado é que ela foi organizada com base nos valores de múltiplos e submúltiplos para facilitar a leitura.

Outro detalhe importante que precisa ser destacado é o valor da tolerância do resistor, confira abaixo.

Tolerância dos resistores comerciais

Neste caso é importante destacar que a tolerância do resistor pode variar conforme o tipo de resistor.

Neste caso, a nossa tabela acima é baseada em resistores comerciais de de ¼ W.

E os resistores acima trabalham com cerca de 5% de tolerância.

E essa taxa de tolerância acima é considerada comum para a maioria dos resistores.

Mas existe uma variedade de resistores disponíveis no mercado e dependendo do modelo pode haver grandes variações.

Confira abaixo quais são os tipos de resistores comerciais disponíveis no mercado.

Tipos de resistores comerciais

Na prática, podemos classificar os resistores comerciais em dois tipos, sendo eles os resistores fixos e os resistores variáveis.

Um resistor fixo é aquele que possui um único valor de resistência.

E neste caso, ele permanece de maneira constante sob condições normais.

Mas o resistor variável é o tipo de resistor que é usado para variar ou mudar a quantidade de resistência de um circuito.

De maneira geral, este tipo de resistor é chamado de potenciômetro ou reostato.

Mas como são feitos os resistores, é o que vamos conferir agora.

Como são feitos os resistores comerciais

Os resistores comerciais disponíveis no mercado podem ser resistores fixos ou resistores variáveis.

Na prática, os resistores fixos mais comuns podem ser feitos de materiais como resistores de carvão e resistores de fio.

Além disso, outros tipos de resistores muito comuns são os resistores de filme de carbono e resistores de filme metálico.

E os resistores variáveis são resistores que podem ser ajustados manualmente e são usados por exemplo como potenciômetro.

Por isso, é importante destacar que a tabela de resistores comerciais acima é a baseada nos tipos de resistores mais comuns construídos com material de grafite.

Mas também é importante destacar que existem vários tipos de resistores que são construídos com materiais diferentes.

Mas como escolher o resistor ideal, é o que vamos conferir agora.

Como escolher resistores comerciais

É importante observar que os valores dos resistores são definidos pelos fabricantes.

Por isso, não é possível comprar resistores com qualquer valor.

Isso acontece porque durante os cálculos podem ser encontrados valores diferentes do que são definidos pelos fabricantes.

Por exemplo, podemos comprar resistores 1 kΩ ou 1.1 kΩ, caso você esteja procurando conforme a tabela acima.

Mas não será possível encontrar um resistor específico para 1.05 kΩ.

Neste caso, escolha sempre um resistor de valor comercial acima do calculado ou o mais próximo possível, ou realize a associação de resistores.

Mas qual será o preço desses resistores comerciais disponíveis no mercado, é o que vamos conferir agora.

Quanto custa os resistores comerciais

Os resistores comerciais que são aqueles disponíveis no mercado.

Mas o preço pode variar conforme o tipo de resistor e o modelo que foi escolhido.

Dependendo do modelo, é possível encontrar resistores comuns que custam menos de R$ 0,50 cada unidade.

Mas onde comprar estes resistores comerciais, é o que vamos conferir agora.

Onde comprar resistores comerciais

Os resistores são componentes populares e podem ser comprados em lojas especializadas em elétrica e eletrônica e também em marketplaces na internet.

Além disso, alguns resistores podem ser considerados um pouco difíceis de serem encontrados.

Neste caso, estamos nos referindo aos resistores que foram marcados em vermelho na tabela acima.

Mas é importante destacar que isso pode variar conforme a região, e você já consegue adquirir pela internet.

Kit de resistores comerciais

Mas se você precisa comprar em maiores quantidades, é possível comprar o kit de resistores.

Neste caso, ele vem com uma maior quantidade de resistores conforme por um preço mais acessível.

Isso acontece porque apesar de não ser considerado um componente muito caro, pode ser que você não consiga fazer um pedido para poucas unidades.

Preço do kit de resistores comerciais

No Mercado Livre é possível encontrar por exemplo o kit com 100 resistores de 1kΩ feito com material de filme de carbono e com tolerância de 5%.

Neste caso, o kit de resistores acima são de ¼ W e podem ser encontrado por apenas R$ 12,99.

Isso significa que um resistor de 1kΩ estará custando em média R$ 0,13 por cada unidade.

Mas é importante destacar que o valor do frete pode variar conforme cada região ou conforme a quantidade de kits que foram adquiridos.
