Você já conhece os tipos de simbologia quadro de distribuição usados em projetos elétricos?

Neste artigo, você vai descobrir os 6 tipos de simbologia elétrica usada para representar os os quadros de distribuição em projetos elétricos.

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer esses tipos de simbologia quadro de distribuição.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

6 tipos de simbologia para quadro de distribuição

A simbologia elétrica usada para o quadro de distribuição foi dividida em 6 formas de representação.

Neste caso, a norma orienta que devem ser indicadas as cargas de luz em watts embutido e de força em W ou kW.

Então, vamos começar pela simbologia quadro de distribuição parcial de luz e força aparente, confira abaixo.

Simbologia quadro de distribuição parcial de luz e força aparente

Na imagem abaixo é possível visualizar a simbologia quadro de distribuição parcial de luz e força aparente usada em projetos elétricos, confira.

simbologia quadro de distribuição parcial de luz e força aparente

Agora vamos visualizar qual a simbologia elétrica usada em projetos elétricos para representar o quadro de distribuição parcial de luz e força embutido, confira.

Simbologia quadro de distribuição parcial de luz e força embutido

Na imagem abaixo é possível visualizar a simbologia quadro de distribuição parcial de luz e força embutido usada em projetos elétricos, confira.

simbologia quadro de distribuição parcial de luz e força embutido

É importante destacar que nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

Se você tiver interesse, então acesse o artigo acima para saber mais.

Agora vamos visualizar qual a simbologia elétrica usada em projetos elétricos para representar o quadro de distribuição geral de luz e força aparente, confira.

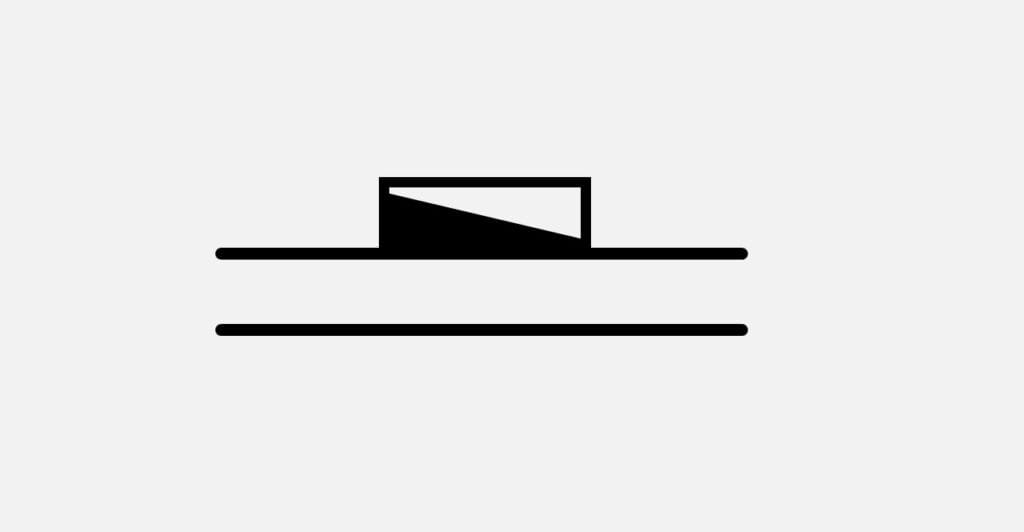

Simbologia quadro de distribuição geral de luz e força aparente

Observe na imagem abaixo é possível visualizar a simbologia quadro de distribuição geral de luz e força aparente usada em projetos elétricos, confira.

simbologia quadro de distribuição geral de luz e força aparente

Agora vamos visualizar qual a simbologia elétrica usada em projetos elétricos para representar o quadro de distribuição geral de luz e força embutido, confira.

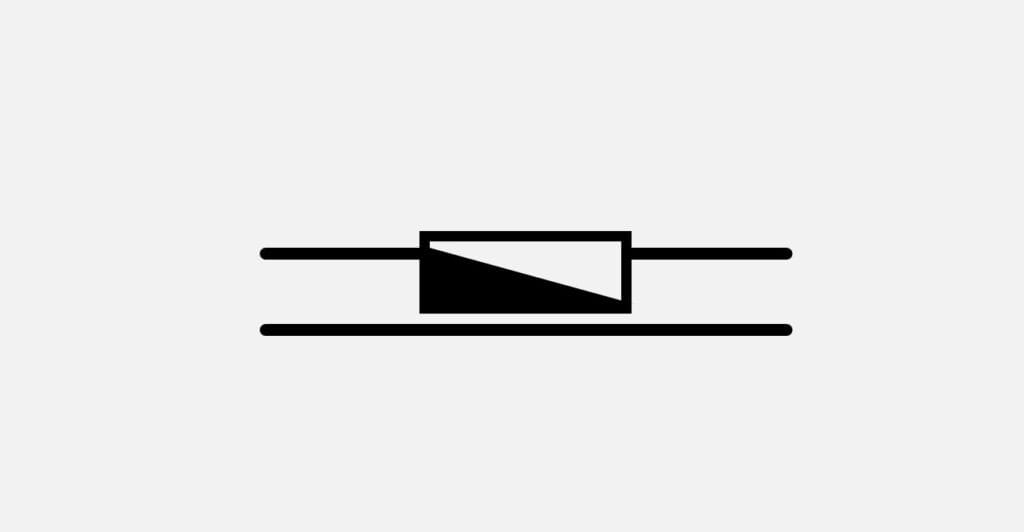

Simbologia quadro de distribuição geral de luz e força embutido

Observe na imagem abaixo é possível visualizar a simbologia quadro de distribuição geral de luz e força embutido usado em projetos elétricos, confira.

simbologia quadro de distribuição geral de luz e força embutido

Agora vamos visualizar qual a simbologia elétrica usada em projetos elétricos para representar o quadro de telefones, confira.

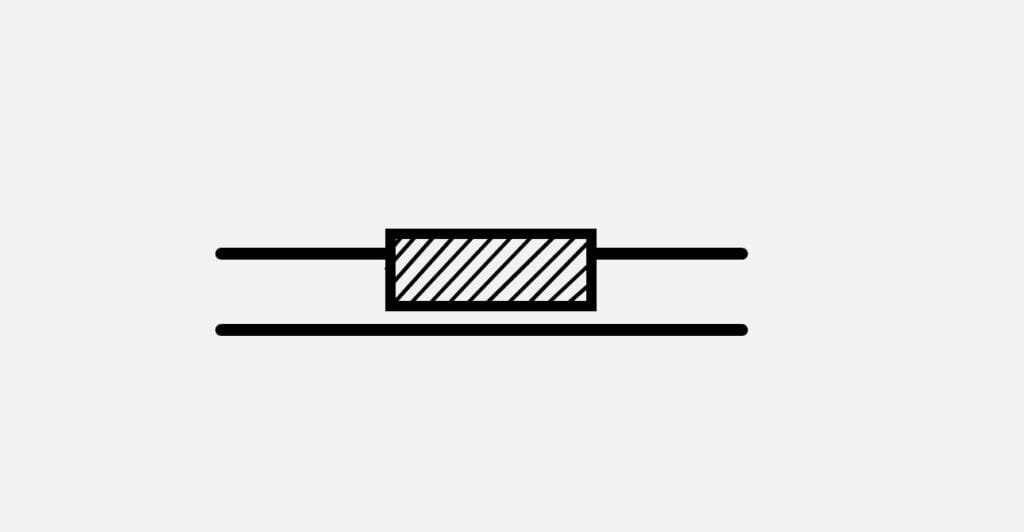

Simbologia quadro de distribuição para quadro de telefones

Na imagem abaixo é possível visualizar a simbologia para quadro de telefones usado em projetos elétricos, confira.

simbologia quadro de distribuição quadro de telefones

Agora vamos visualizar qual a simbologia elétrica usada em projetos elétricos para representar o quadro medidor, confira.

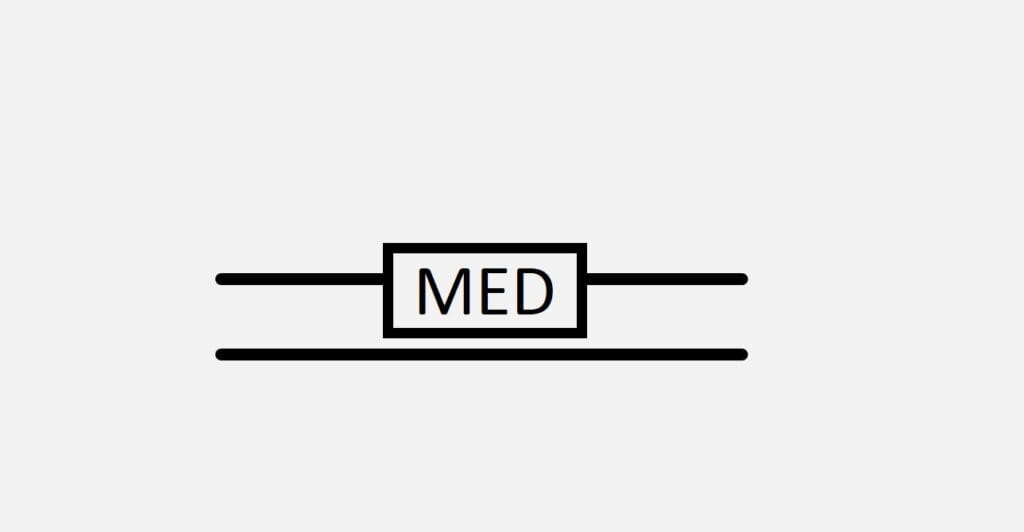

Simbologia quadro de distribuição para quadro de medidor

Na imagem abaixo é possível visualizar a simbologia para quadro de medidor usado em projetos elétricos, confira.

simbologia quadro de distribuição quadro medidor

Mas antes de finalizar este artigo é importante relembrar que as simbologias elétricas acima são baseadas na norma NBR 54444.

E essa norma foi cancelada pela ABNT há alguns anos atrás.

Norma NBR 5444 foi cancelada

Essa norma foi cancelada pela ABNT por estar em formato extremamente antigo e desatualizado.

Mas , mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil.

Isso acontece devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Recomendação da ABNT

Neste caso, a recomendação da ABNT, é a utilização das normas NBR IEC 60617  e NBR IEC 60417 .

Como toda simbologia deve ser especificada na legenda, a sugestão é que por enquanto deve-se adotar a simbologia simples e de conhecimento geral da norma cancelada.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.
