Como funciona a tabela de cores para resistores de três faixas

Mardey Costa
Escrito por Mardey Costa em 01/07/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como funciona a tabela de cores para resistores de três faixas?

Neste artigo, você vai descobrir como funciona a tabela de cores para resistores de três faixas e como calcular o valor do resistor e a sua tolerância.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam entender como funciona a tabela de cores para resistores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como funciona a tabela de cores para resistores com três faixas

Antes de começar, você precisa saber que a primeira faixa de cor no resistor  representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que também representa um valor de um algarismo do valor da resistência.

E por último temos a última faixa colorida que irá representar a quantidade de algarismo zeros que devem ser adicionados ao final para compor o valor da da resistência.

Mas para descobrir o valor de cada algarismo, precisamos observar a tabela de cores de resistores abaixo.

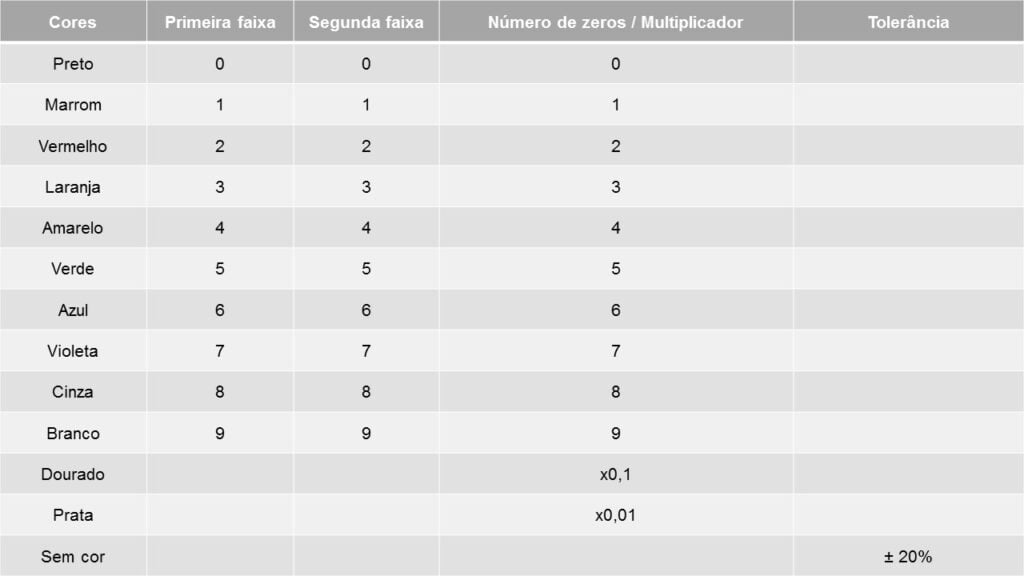

Tabela de cores para resistores de três faixas

Para resistores de três faixas é utilizada a tabela abaixo seguindo as orientações citadas.

Na imagem abaixo é possível visualizar a tabela de cores de resistores com três faixas no corpo do resistor, confira.

Tabela de cores para resistores de três faixas

Neste caso é importante destacar que cada cor tem um valor específico conforme mostrado na tabela.

É importante destacar que até o final deste artigo vamos ensinar como usar a tabela através de exemplos práticos.

Mas antes de explicar como funciona a próxima tabela de cores, é importante fazer uma observação sobre este tipo de resistor com três faixas.

Observação sobre a tabela de cores para resistores

É importante destacar que neste caso específico, estamos considerando que esse tipo de resistor de três faixas possui tolerância de 20%.

Por isso, não será necessário adicionar nenhuma outra  faixa colorida para identificar a sua tolerância.

Agora o nosso próximo passo é descobrir a resistência de um resistor através da tabela de cores de resistores de três faixas, confira abaixo.

Neste caso, vamos aprender na prática como descobrir o valor da resistência de um resistor de 1 kΩ.

Como descobrir a resistência através da tabela de cores para resistores de três faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

Na imagem abaixo é possível visualizar o exemplo de resistor com três faixas, confira abaixo.

Exemplo para tabela de cores para resistores

Conforme a imagem acima, este resistor possui três faixas coloridas nas cores marrom, preto e vermelho.

Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de três faixas que mostramos no início deste artigo.

Tabela de cores para resistores de três faixas

Mas então qual será os valores dos algarismos conforme a tabela acima, é o que vamos descobrir agora.

Quais os valores da tabela de cores para resistores

De acordo com a tabela acima, é possível observar que a cor marrom que foi identificada como a primeira faixa colorida será usada como algarismo “1”.

Em seguida, temos a segunda faixa colorida na cor preta, e conforme a tabela ela deve ser usada como algarismo “0”.

E por último temos a faixa colorida na cor vermelha que conforme a tabela é igual a “2”.

Mas neste caso ela representa a quantidade de algarismos zeros que iremos usar, ou seja “00”.

Mas o que fazer depois de encontrar os valores de cada algarismo na tabela, é o que vamos explicar agora.

Qual será o valor da resistência do resistor

Neste caso, nós iremos juntar os algarismos que encontramos acima e iremos encontrar o valor da resistência do resistor.

Isso significa que o valor da resistência encontrada conforme a tabela de cores do resistor será de 1000 Ω ou 1 kΩ.

Mas então qual será o valor da tolerância desse resistor de 1000 Ω com três faixas coloridas, é o que vamos descobrir agora.

Qual o valor da tolerância do resistor de três faixas

Na etapa anterior nós descobrimos que o resistor com as três faixas coloridas nas cores marrom, preto e vermelho possui um valor da resistência 1000 Ω.

E conforme dissemos no início desse artigo, esse tipo de resistor de três faixas acima possui uma tolerância de até 20%.

Neste caso, basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.

  • R = 1000 Ω * 20%
  • R = 200 Ω
  • R = 0,2 kΩ

Isso significa que o resistor de 1000 Ω que calculamos acima possui uma tolerância de 200 Ω.

De maneira resumida, o resistor acima pode variar de 800 Ω a 1200 Ω de acordo com a tolerância.

Mas antes de finalizar esse artigo sobre a tabela de cores para resistores de três faixas, é importante ler a nossa recomendação abaixo.

Mais informações sobre a tabela de cores de resistores

É importante destacar que nós já fizemos um artigo completo explicando sobre a tabela de cores dos resistores e o que elas representam.

Além disso, você também vai entender como descobrir o valor da resistência de um resistor através da tabela de cores de resistores.

E nós também explicamos na prática como funciona a tabela de cores com três, quatro, cinco e seis faixas coloridas no resistor.

Por isso, se você tiver interesse, acesse o artigo acima para saber mais.
