3 tipos de disjuntores mais comuns na instalação elétrica

Mardey Costa
Escrito por Mardey Costa em 19/05/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe quais são os 3 tipos de disjuntores mais comuns em uma instalação elétrica e para que eles servem?

Neste artigo você vai descobrir quais são os três tipos disjuntores mais comuns e para que eles servem em uma instalação elétrica

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender mais sobre:

Gostou do que vem por aí? Então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam aprender sobre esses três tipos de disjuntores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

3 tipos de disjuntores mais comuns

Existem vários tipos de disjuntores e cada modelo pode variar conforme a aplicação que será utilizada.

Mas vamos citar abaixo os três tipos de disjuntores mais comuns, confira.

Tipos de disjuntores térmicos

Esses tipos de disjuntores térmicos são importantes porque atuam para proteger os condutores da instalação elétrica.

Neste caso, eles protegem contra os sobreaquecimentos provocados pelas sobrecargas prolongadas na instalação elétrica.

Na imagem abaixo é possível visualizar um exemplo de disjuntores térmicos, confira abaixo.

Na prática, esses tipos de disjuntores térmicos são muito usados como precaução contra incêndios.

Mas é importante destacar que ele é acionado de uma maneira diferente em relação aos demais componentes.

Outro detalhe importante é que este tipo de disjuntor não é muito preciso durante a atuação.

Isso significa que ele irá demorar ou precisa de um tempo de reação relativamente lento.

Ou seja, ele não será uma boa opção quando o seu uso for para proteção contra curto circuitos.

Agora o nosso próximo passo é conhecer os tipos de disjuntores magnéticos, confira abaixo.

Tipos de disjuntores magnéticos

Esses tipos de disjuntores magnéticos, como o próprio nome já diz, possuem o seu funcionamento interno baseado no eletromagnetismo.

Isso significa que uma variação de corrente elétrica irá atravessar as espiras de uma bobina, e irá gerar o campo magnético.

Na imagem abaixo é possível visualizar um exemplo de disjuntores magnéticos, confira abaixo.

Na prática, esse campo magnético, quando atinge uma determinada força, atrai magneticamente um contato que interrompe o circuito.

Assim, quando a corrente passa do máximo do disjuntor, a bobina cria um campo magnético que desarma o disjuntor.

Diferente do tipo de disjuntor que citamos anteriormente, esse tipo de disjuntor possui uma velocidade de interrupção instantânea.

O que torna esse tipo de disjuntor uma boa opção para atuar na proteção de curto circuitos.

Agora o nosso próximo passo é conhecer os tipos de disjuntores termomagnéticos, confira abaixo.

Tipos de disjuntores termomagnéticos

Os tipos de disjuntores termomagnéticos representam a união do disjuntor térmico e do disjuntor magnético que explicamos acima.

Na imagem abaixo é possível visualizar um exemplo de disjuntores termomagnéticos, confira abaixo.

Na prática, este tipo de disjuntor termomagnético atua com a função de manobra para abertura e fechamento voluntário do circuito.

Além disso, ele possui a proteção contra sobrecarga que atua como disjuntor térmico.

E também possui a proteção contra curto-circuito, que atua como disjuntor magnético.

Ou seja, ele possui duas funções importantes, e ainda se torna mais barato quando comparado ao disjuntor magnético.

Esse tipo de disjuntor termomagnético também pode ser conhecido pelo nome de magnetotérmico.

Além disso, ele também é considerado o mais seguro e mais usado hoje em dia.

E é muito utilizado em instalações elétricas residenciais e também em instalações elétricas comerciais.

Mas antes de finalizar esse artigo, você precisa saber que os disjuntores também são classificados entre monopolares, bipolares e tripolares, confira.

Tipos de disjuntores monopolares, bipolares e tripolares

Em uma instalação elétrica os disjuntores também podem ser classificados como disjuntor unipolar, bipolar e tripolar.

Então vamos explicar como funcionam os tipos de disjuntores monopolares, confira abaixo.

Tipos de disjuntores monopolares

Os tipos de disjuntores monopolares são muito usados em instalações e circuitos que possuem apenas uma única fase.

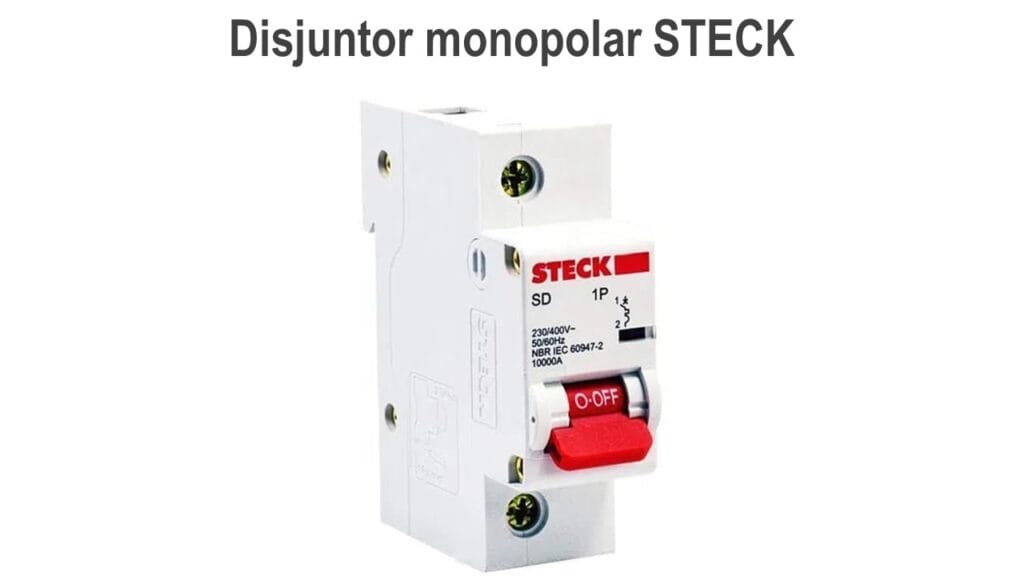

Na imagem abaixo é possível visualizar um exemplo dos tipos de disjuntores monopolares, confira abaixo.

Mas onde são usados estes tipos de disjuntores monopolares.

Neste caso podemos citar o exemplo de circuitos de iluminação e também os circuitos de tomadas em uma residência.

Esses circuitos podem ser sistemas monofásicos com fase e neutro, seja ele com a fase em 127V ou 220V.

Agora vamos entender os tipos de disjuntores bipolares, confira abaixo.

Tipos de disjuntores bipolares

Este tipo de disjuntor bipolar é muito usado em circuitos ou instalações com duas fases.

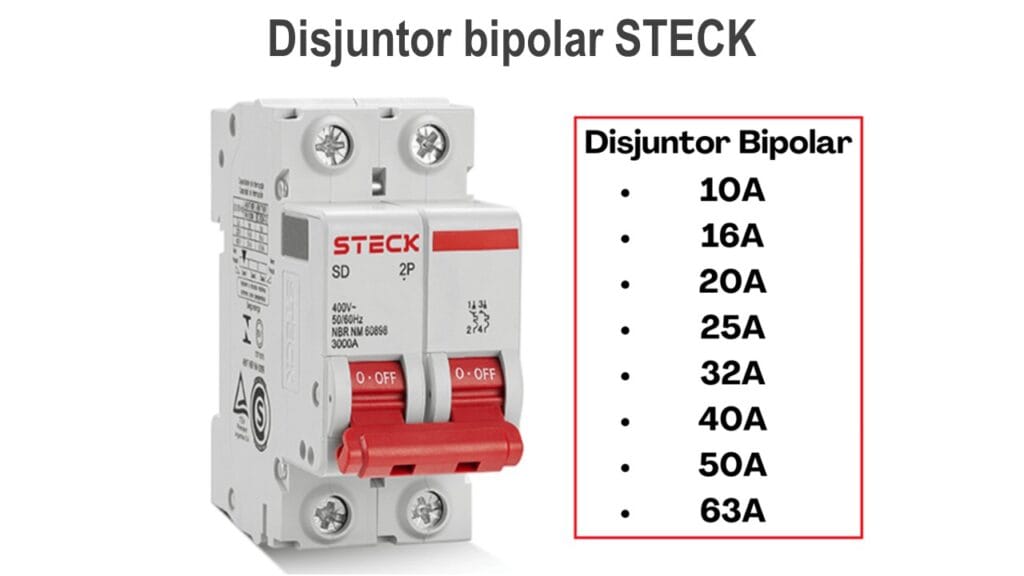

Na imagem abaixo é possível visualizar um exemplo dos tipos de disjuntores bipolares, confira abaixo.

Mas onde são usados estes tipos de disjuntores bipolares, é o que vamos entender agora.

Neste caso, podemos citar o exemplo de circuitos como o do chuveiro elétrico.

Mas também podemos citar outros exemplos como em torneiras elétricas ou outros equipamentos de maior potência.

Tipos de disjuntores tripolares

Esses tipos de disjuntores tripolares são indicados para instalações e circuitos com três fases.

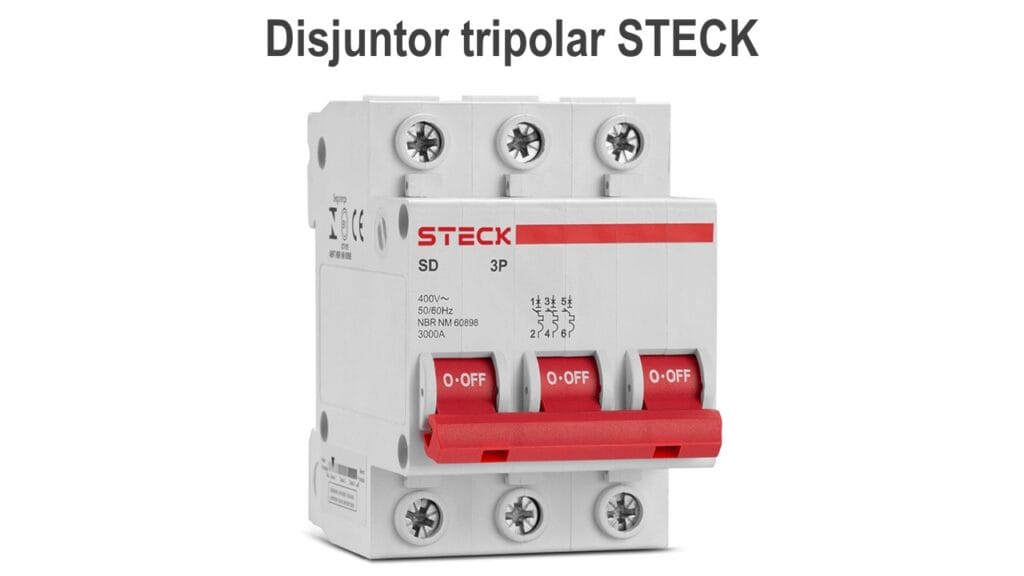

Na imagem abaixo é possível visualizar um exemplo dos tipos de disjuntores tripolares, confira abaixo.

Mas onde são usados estes tipos de disjuntores bipolares, é o que vamos entender agora.

Neste caso, podemos citar o exemplo de circuitos com motores elétricos trifásicos.

Ou seja, ele é usado em circuitos que são de três fases, como usado em motores com 220 V ou 380 V.

Além disso, é importante destacar que os disjuntores também podem variar conforme a curva de disparo, confira abaixo.

Mais informações sobre os tipos de disjuntores

Neste artigo não iremos abordar sobre as curvas de disjuntores, porque isso será tema para o nosso próximo artigo.

Mas é importante destacar que nós já fizemos um artigo completo explicando tudo sobre as curvas de disjuntores.

Então se você tiver mais dúvidas, acesse o artigo acima para saber mais.
