Você sabe o que são fusíveis NH?

Neste artigo, você vai descobrir quais são os tipos de fusíveis NH, para que ele servem e como eles funcionam na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles conheçam os tipos de fusíveis NH.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Tipos de fusíveis NH

Os tipos de fusíveis mais usados na indústria são os fusíveis Diazed e os tipos de fusíveis NH.

Mas também existem vários outros tipos de fusíveis industriais, que apresentam algumas características que os diferenciam de outros.

Como por exemplo o fusivel NH, o fusível Diazed, o fusível Neozed e outros.

Mas então qual seria a diferença entre os fusíveis NH e os fusíveis Diazed, é o que vamos entender agora.

Diferença entre fusíveis NH e Fusível Diazed

Na prática, os fusíveis NH geralmente são usados nos mesmos casos dos fusíveis Diazed.

Mas ele é fabricado para correntes elétricas que variam de 4A a 630 A com Vmax igual a 500V e Icc igual a 120 kA.

Por isso, cada um deles é especificado conforme a necessidade e tipo de circuito que vão proteger.

Mas antes de explicar cada um dos tipos de fusíveis, é importante observar a orientação abaixo.

Tipos de fusíveis NH e outros

Antes de explicar os quatro tipos de fusíveis NH é importante destacar que no artigo anterior nós explicamos o que são os fusíveis NH e para que eles servem e onde são usados.

Se você tiver interesse, então você pode acessar o artigo acima para saber mais.

Depois dessa recomendação importante, vamos conhecer os tipos de fusíveis NH da WEG, confira abaixo.

4 tipos de fusíveis NH da WEG

Se você ainda não conhece a WEG, então é importante destacar que ela é uma das maiores fabricantes de equipamentos elétricos do mundo.

A WEG é uma empresa multinacional brasileira localizada na cidade de Jaraguá do Sul, no estado de Santa Catarina.

Além disso, possui uma linha completa nas áreas de comando e proteção, variação de velocidade e automação de processos industriais.

Também possui uma linha completa para a geração e distribuição de energia e vários outros outros produtos.

Mas também possui uma linha completa de fusíveis ultra rápidos de classe aR e fusíveis retardados de classe gL/gG, confira.

Tipos de Fusíveis NH da WEG

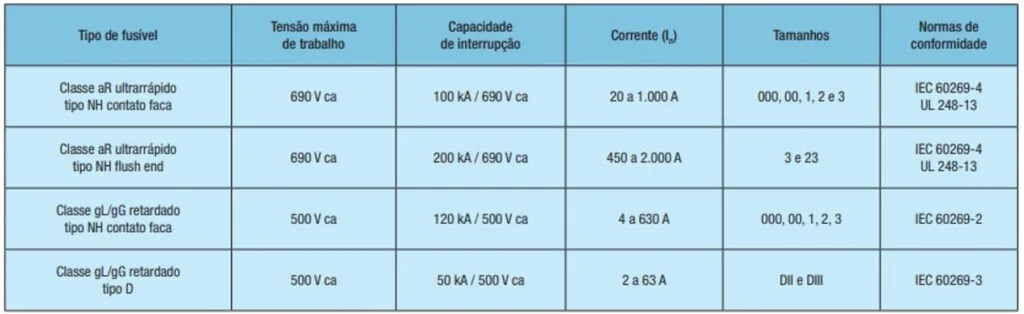

Na imagem abaixo é possível visualizar uma tabela com a comparação entre os tipos de fusíveis e os modelos disponíveis, confira.

Tabela de tipos de fusíveis NH da WEG

Na imagem acima é possível visualizar uma comparação entre fusíveis do tipo Classe aR ultrarrápido com o tipo NH contato faca e o tipo NH flush end.

Além disso, também podemos visualizar uma comparação entre os fusíveis do tipo Classe gL/gG retardado. do tipo NH contato faca e o tipo D.

Mas antes de explicar sobre cada um dos tipos de fusível NH, você precisa entender  o que são fusíveis fusíveis ultrarrápidos classe aR e fusíveis retardados classe gL/gG, confira abaixo.

Tipos de fusíveis ultrarrápidos classe aR

Os fusíveis podem ser classificados em fusíveis ultrarrápidos e fusíveis retardados.

Nesse caso, esse tipo de fusível ultrarrápido é usado para a proteção contra curto-circuito de semicondutores ou equipamentos eletrônicos de até 690 Vca.

E por serem da classe aR, os fusíveis ultrarrápidos não possuem proteção contra sobrecargas.

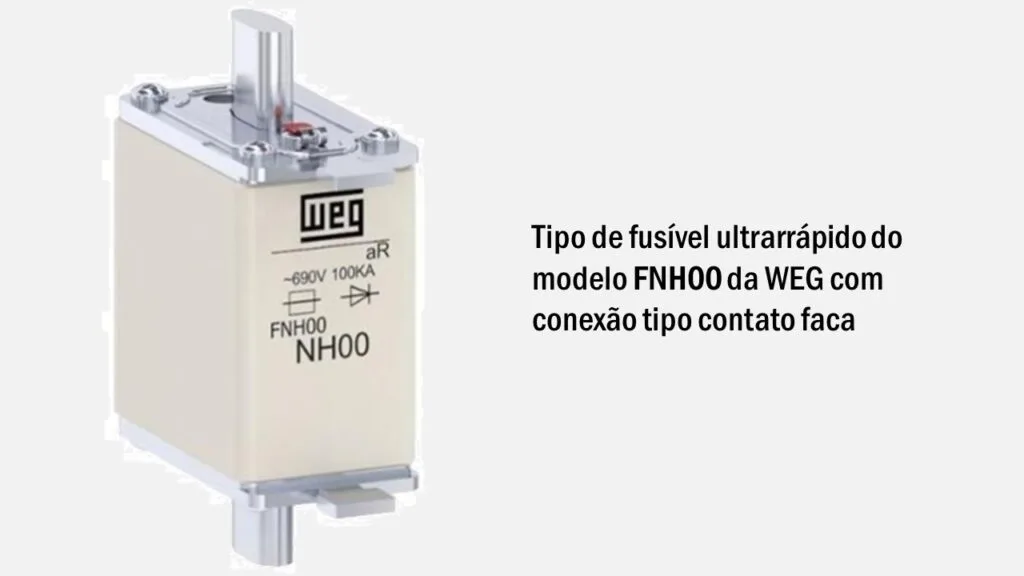

Na imagem abaixo é possível visualizar um fusível ultrarrápido do modelo FNH00 da WEG com conexão tipo contato faca, confira.

Tipos de fusíveis NH da WEG

Eles são construídos de material cerâmico e possuem um design geralmente quadrados ou retangulares.

Mas também existem outros modelos de fusíveis ultrarrápidos disponíveis como o FNH000, FNH1, FNH2 e FNH3.

Mas como funcionam os tipos de fusíveis ultra rápidos classe aR na prática, é o que vamos entender agora.

Como funcionam os tipos de fusíveis ultrarrápidos classe aR

Na prática, esse tipos de fusíveis acima não podem operar acima da sua corrente nominal conforme indicado na curva do tempo e corrente.

Isso acontece porque ele pode sofrer uma sobrecarga térmica que reduzirá sua capacidade de interrupção e sua vida útil.

Por isso, é obrigatório o uso de algum dispositivo complementar de proteção contra sobrecarga para a completa proteção do equipamento.

Mas também é importante observar a orientação abaixo sobre o uso de fusíveis ultrarrápidos, confira abaixo.

Orientação importante sobre os tipos de fusíveis ultrarrápidos classe aR

É importante destacar que para valores elevados de múltiplos de corrente, o fusível atua rapidamente, abrindo o circuito.

E em seguida, impedindo que o valor de corrente de curto-circuito presumida Ip seja alcançado.

Mas onde são usados os tipos de fusíveis ultrarrápidos classe aR, é o que vamos explicar agora.

Onde usar os tipos de fusíveis ultrarrápidos classe aR

Neste caso, podemos citar alguns exemplos de uso deste tipo de fusível para dispositivos eletrônicos de baixa tensão como inversores de frequência e soft-starters.

Agora vamos explicar um pouco sobre os tipos de fusíveis ultrarrápidos classe aR, confira.

Tipos de fusíveis NH contato faca de classe aR

Esse tipo de fusível NH contato faca é um tipo de ultrarrápido.

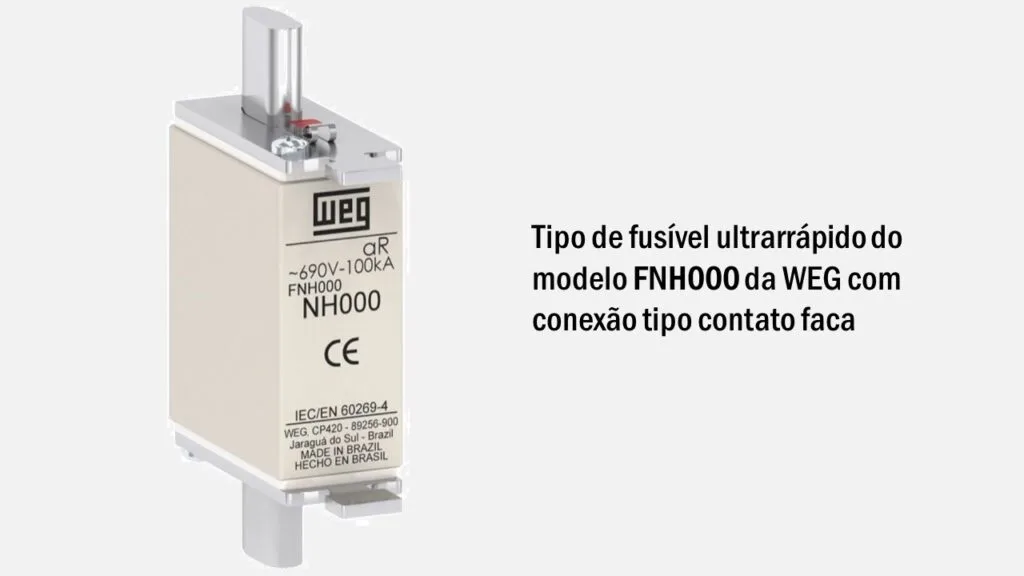

Na imagem abaixo é possível visualizar um fusível ultrarrápido do modelo FNH000 da WEG com conexão tipo contato faca, confira.

Tipos de fusíveis NH da WEG ultra rápido modelo FNH000

Mas como funciona os tipos de fusíveis NH contato faca é um tipo de ultrarrápido, é o que vamos explicar agora.

Como funcionam os tipos de fusíveis NH contato faca é um tipo de ultrarrápido

Na prática, esse tipo de fusível é feito com material cerâmico de alta qualidade e preenchido com areia de quartzo impregnada.

Além disso, ele possui elemento fusível em prata pura e terminais/facas em cobre prateado.

Tudo isso proporciona um ótimo isolamento elétrico, robustez mecânica e capacidade de resistência contra choques térmicos durante o desligamento do fusível e valores de I2t reduzidos.

Agora vamos conhecer também o fusível NH Flush End de classe aR, confira abaixo.

Tipos de fusíveis NH flush end de classe aR

Outro tipo de fusível ultrarrápido que vamos conhecer agora é o fusivel NH Flush End.

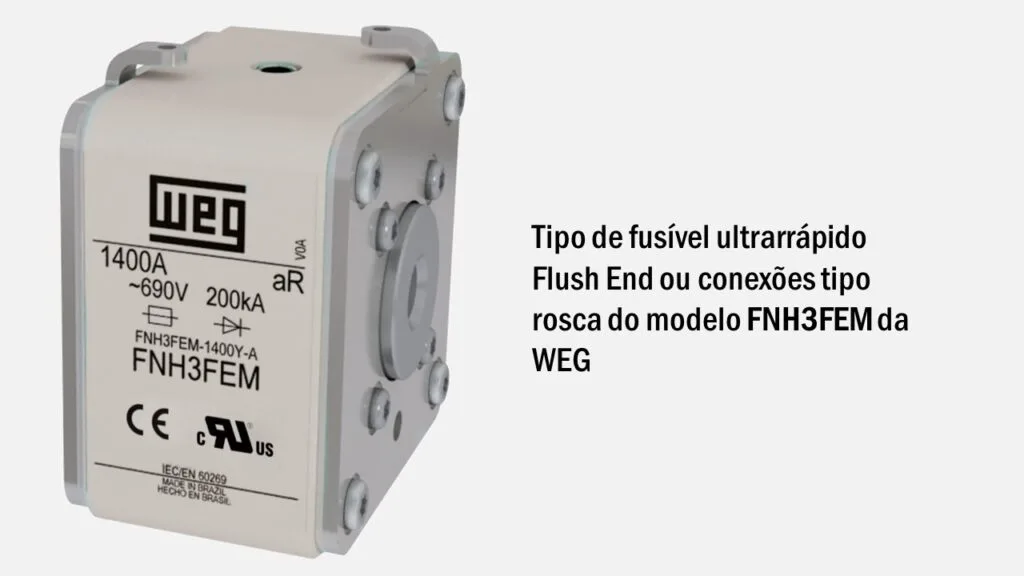

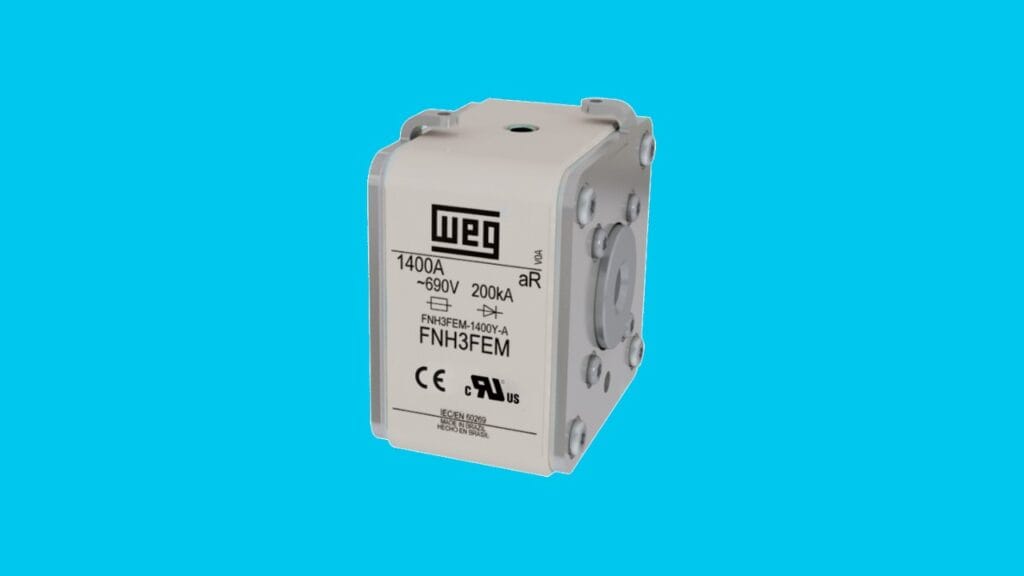

Na imagem abaixo é possível visualizar um fusível NH Flush End ou conexões tipo rosca do modelo FNH3FEM da WEG, confira.

Tipos de fusíveis da WEG

Mas como funcionam os tipos de fusíveis NH flush end de classe aR, é o que vamos explicar agora.

Como funcionam os tipos de fusíveis NH flush end de classe aR

Esse tipo de fusível NH é montado em corpo cerâmico de alta qualidade e também possui preenchimento com areia de quartzo impregnada.

Outro detalhe é que ele também possui elemento fusível em prata pura e conexões em cobre prateado.

E tudo isso proporciona uma ótima isolação elétrica, rigidez mecânica, resistência contra choques térmicos durante a atuação do fusível e valores de I²t reduzidos.

Modelos de fusíveis NH flush end de classe aR

É importante destacar que esse tipo de fusível NH Flush End ou com conexões tipo rosca também possui dois modelos.

Neste caso, são os modelos FNH3FEM e o modelo FNH23FEA de fusíveis da WEG.

Na imagem acima é possível observar que estrutura desse tipo de fusível é preparada para fixação diretamente em barramentos de cobre.

E neste caso, ele dispensa o uso de base de fixação individual ou seccionadora.

Então depois de explicar sobre os tipos de fusíveis ultrarrápidos.

Nós vamos conhecer agora os tipos de fusíveis retardados classe gL/gG, confira abaixo.

Tipos de fusíveis retardados classe gL/gG

O fusível retardado classe gL/gG são usado para a proteção contra curto-circuito.

E também para sobrecargas de linhas/cabos elétricos e aplicações gerais até 500 Vca.

Na prática, existem dois tipos de fusíveis retardados Classe gL/gG.

E eles são os tipos de fusíveis NH Contato Faca e Tipo D que iremos explicar agora.

Tipos de fusíveis NH contato faca de classe gL/gG

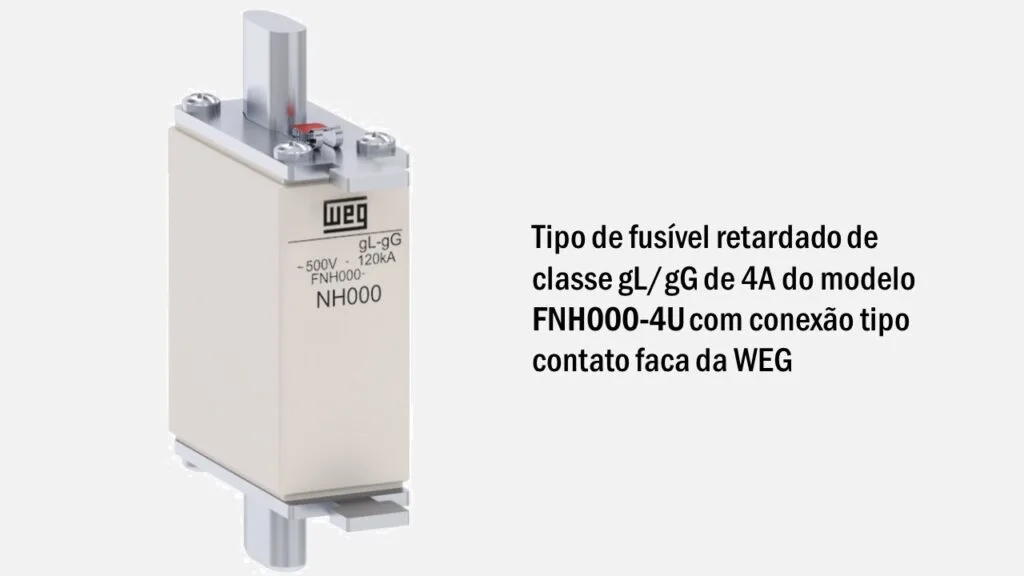

Na imagem abaixo é possível visualizar um fusível NH contato faca de classe gL/gG de 4A do modelo FNH000-4U da WEG, confira.

Tipos de fusíveis da WEG

Mas como funcionam os tipos de fusíveis NH contato faca de classe gL/gG, é o que vamos explicar agora.

Como funcionam os tipos de fusíveis NH contato faca de classe gL/gG

Os tipos de fusíveis NH contato faca de classe  gL/gG retardados são montados em corpo cerâmico de alta qualidade.

Eles também possuem preenchimento com areia de quartzo, elemento fusível em cobre eletrolítico e conexões tipo faca em latão prateado.

Sobre os tipos de fusíveis NH contato faca de classe gL/gG

Na prática, este tipo de material usado na sua construção tende a proporcionar uma ótima isolação elétrica.

Além de mais rigidez mecânica e resistência contra choques térmicos durante a atuação do fusível

É importante destacar que tanto os fusíveis do tipo NH contato faca classes aR e gL/gG utilizam as mesmas bases de fixação individual.

Detalhe importante sobre tipos de fusíveis NH contato faca de classe gL/gG

Outro detalhe importante é que para fusíveis tamanho 000 e 00, deve se utilizar base do fusível tamanho BNH00.

E o outro modelo de fusível de classe retardada gL/gG que vamos conhecer agora é o tipo D, confira abaixo.

Tipos de fusíveis NH tipo D de classe gL/gG

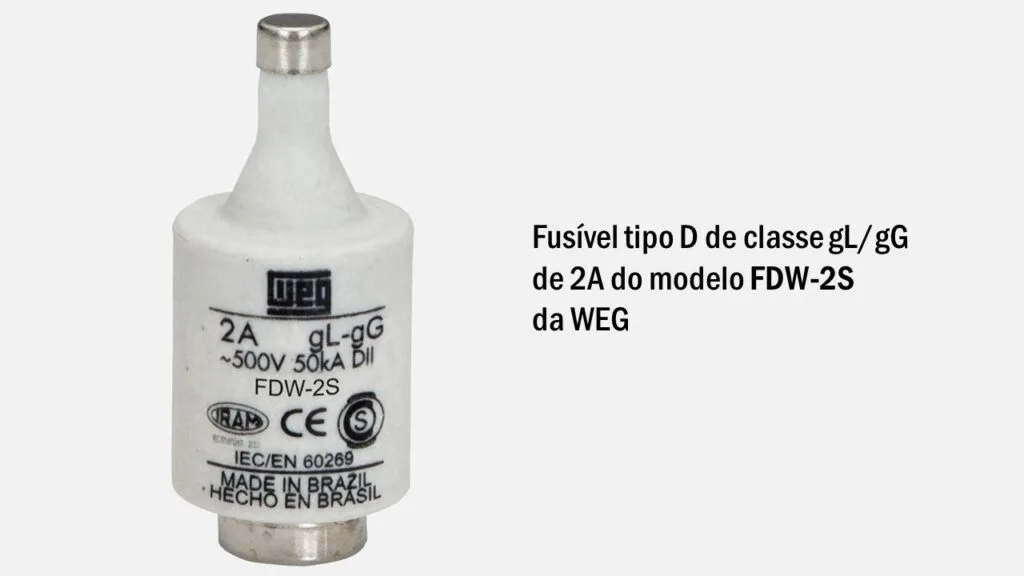

Na imagem abaixo é possível visualizar um fusível tipo D classe gL/gG de 2A do modelo FDW-2S da WEG, confira.

Tipos de fusíveis NH da WEG do tipo D de classe gL/gG

Mas como funcionam os tipos de fusíveis NH tipo D de classe gL/gG, é o que vamos entender agora.

Como funciona os tipos de fusíveis NH tipo D de classe gL/gG

Este tipo de fusível do tipo D de classe gL/gG tipo D ou diametral é montado em corpo cerâmico de alta qualidade e preenchimento com areia de quartzo.

E para facilitar a identificação da corrente nominal do fusível, quando em operação em um circuito, o indicador de queima apresenta uma cor que define sua corrente nominal.

Mas esse tipo de fusível possui um detalhe importante, confira abaixo.

Detalhe importante sobre os tipos de fusíveis NH tipo D de classe gL/gG

Um detalhe importante sobre esse tipo de fusível é que ele tem um acesso frontal.

E esse acesso frontal permite a verificação de status dos fusíveis através de uma ponta de prova de tensão.

Antes de finalizar este artigo sobre os tipos de fusíveis NH é importante destacar que você pode acessar o manual com as tabelas específicas de cada fusível NH.

Acesse o catálogo da WEG com todas as informações técnicas ou conheça os outros modelos disponíveis.

Mas não esqueça de ler a recomendação abaixo.

Mais informações sobre fusíveis NH

É importante relembrar que nós já fizemos um artigo completo explicando o que são os fusíveis NH, quais são os tipos e como ele funciona ele funciona na prática.

Além disso, nós também explicamos como funcionam alguns dos modelos de fusíveis NH da WEG.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
