O que é uma caixa de passagem elétrica e para que ela serve

Você sabe o que é uma caixa de passagem elétrica e para que ela serve?

Neste artigo, você vai descobrir o que é caixa de passagem elétrica, para que ela serve e quais são os tipos mais usados.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

O que é uma caixa de passagem elétrica

A caixa de passagem elétrica é um componente fundamental em uma instalação elétrica de uma edificação.

Isso acontece porque através dela é possível realizar a passagem e a derivação de condutores elétricos.

Neste caso, estamos falando de todo a acesso às redes elétricas, de telefonia, dados e televisão dessa edificação.

Além disso, ela também é essencial para garantir o bom funcionamento e a segurança de toda a rede elétrica.

Para que serve a caixa de passagem elétrica

Na prática, ela é fundamental para a união e distribuição dos condutores elétricos por toda essa edificação.

Além disso, ele facilita a ligação dos condutores como por exemplo interruptores e tomadas.

Outro detalhe importante é que através dela, a manutenção elétrica se torna mais fácil também para fazer emendas.

Neste caso, é mais fácil subdividir uma instalação em partes de segundo grau e ainda  realizar a mudança de direcionamento dos condutores elétricos quando necessário.

Onde colocar a caixa de passagem elétrica

A caixa de passagem elétrica é um componente muito importante na instalação elétrica.

Neste caso, a norma NBR 5410 para instalações elétricas de baixa tensão recomenda o uso da caixa de passagem elétrica.

Neste caso, em todos os pontos de emenda ou de derivação de condutores e sempre que for necessário segmentar a tubulação.

Além disso, ela também recomenda nos pontos da tubulação onde houver entrada ou saída de condutores em instalações elétricas

Mas como exceção nos pontos de transição de uma linha aberta para a linha em eletrodutos.

Neste caso acima, eles devem ser rematados com buchas em todos os pontos de emenda.

Porque a caixa de passagem elétrica é importante

Muitas pessoas não sabem, mas a caixa de passagem elétrica é muito importante porque pode ajudar a evitar possíveis incêndios na instalação elétrica.

Neste caso, isso pode acontecer quando os componentes da instalação sobreaquecem e geram riscos à edificação.

Outro detalhe é que ele pode ser importante também para proteger as pessoas dos choques provocados pelo contato com os fios energizados.

Mas existem vários tipos e modelos para cada tipo de projeto, confira abaixo.

Tipos de caixa de passagem elétrica

Existem vários modelos de caixas de passagem para cada tipo de projeto.

Abaixo nós separamos os tipos mais usados no mercado, confira abaixo.

Na parede

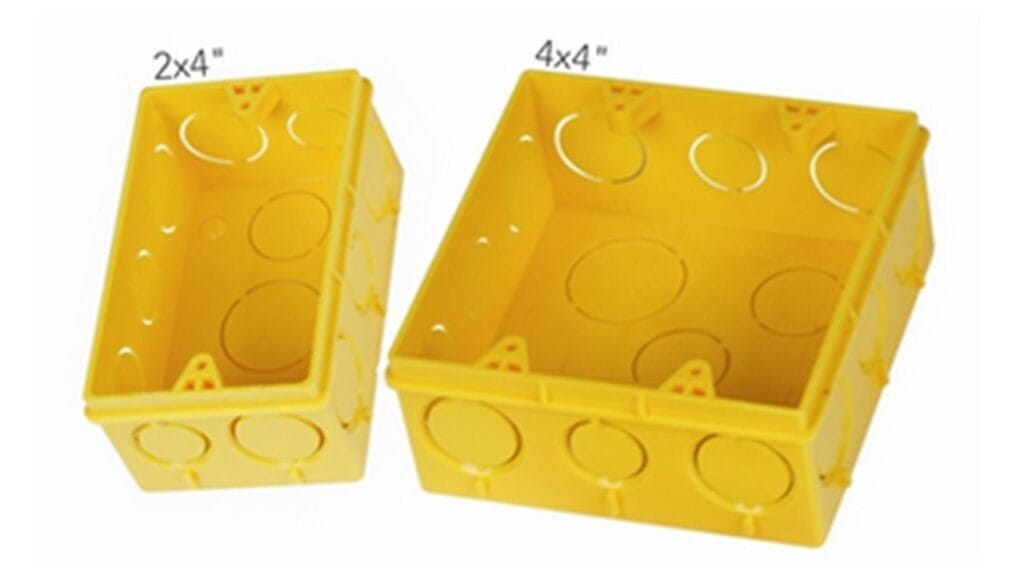

Esse tipo de caixa de passagem elétrica embutida na parede é muito comum em residências.

Ela fica localizada na parede e é usada para instalações de tomadas e interruptores.

Na imagem abaixo é possível visualizar um exemplo de caixa de passagem elétrica na parede, confira.

Observe que esse tipo de caixa de passagem elétrica tem uma proposta diferente em relação a caixa de passagem elétrica subterrânea.

Isso acontece porque ela é uma solução mais focada em fazer o encontro de fios com tomadas e interruptores.

Agora vamos conhecer a caixa de passagem elétrica usada no teto, confira abaixo.

No teto

Esse tipo de caixa de passagem elétrica embutida no teto é muito usado principalmente em residências.

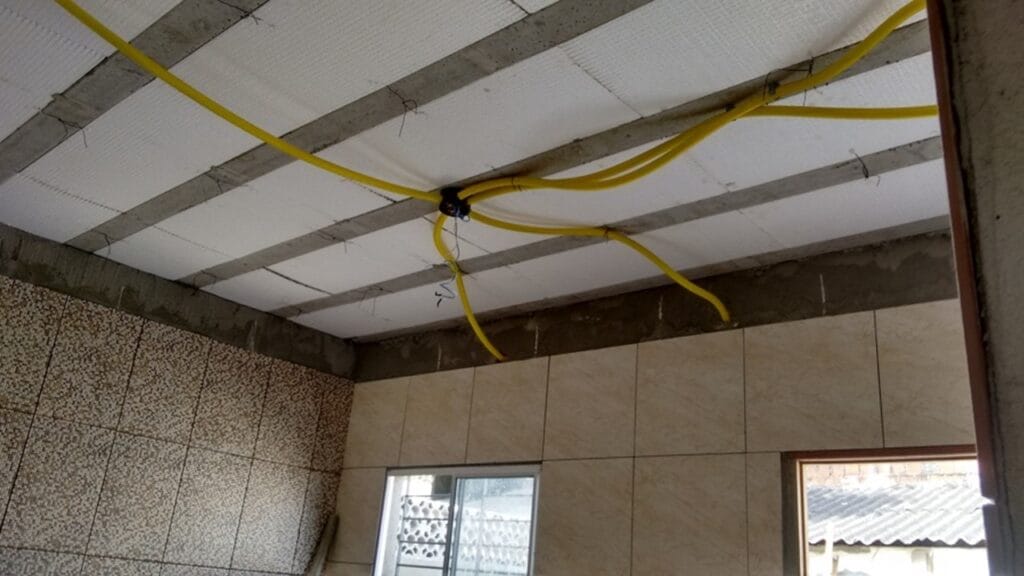

Na imagem abaixo é possível visualizar um exemplo de caixa de passagem elétrica no teto, confira.

Esse tipo que mostramos acima é fundamental na maioria das instalações elétricas.

Na prática ele é usado para a iluminação e a climatização do local e geralmente é usado canaletas (condutos) mais discretos para os condutores.

E tudo isso tem como objetivo garantir a segurança e bom desempenho do produto.

Agora vamos conhecer a caixa de passagem elétrica usada no teto, confira abaixo.

No piso

A caixa de passagem elétrica no piso é usada onde é necessário garantir um acesso mais fácil à instalação elétrica em qualquer ambiente.

Na prática, ela é considerada uma boa solução em pisos que são concretados ou que também são elevados.

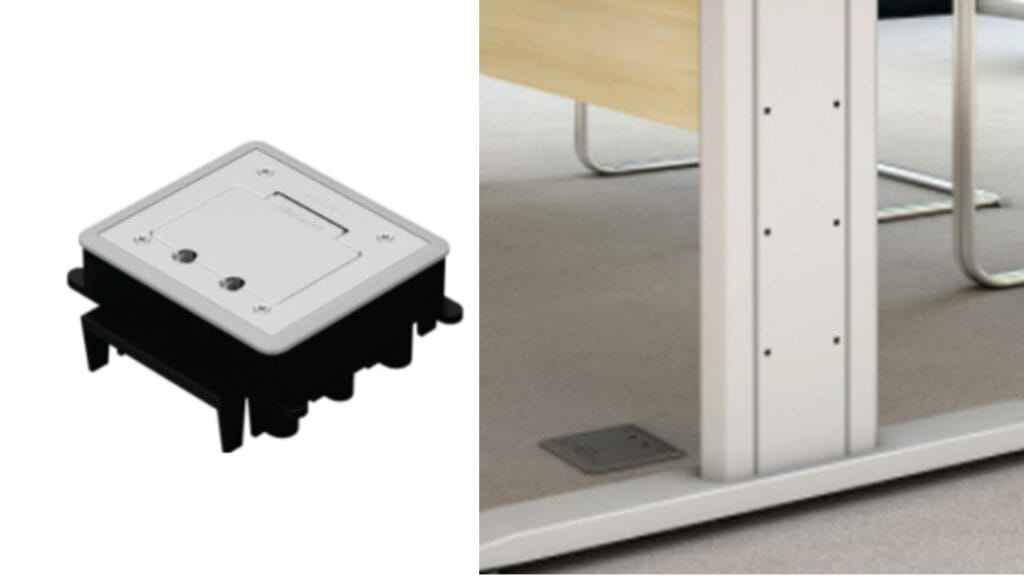

Na imagem abaixo é possível visualizar um exemplo de caixa de passagem elétrica no piso, confira.

Esse tipo de caixa de passagem elétrica no piso é usado em ambientes mais específicos e onde há uma grande necessidade de pontos de instalação elétrica.

Ela também dispõe de uma alta resistência em ambientes que apresentam um grande fluxo de pessoas.

Agora vamos conhecer a caixa de passagem elétrica sobrepor, confira abaixo.

Com espelho

Esse tipo de caixa de passagem elétrica com espelho é semelhante ao modelo usado na parede que falamos acima.

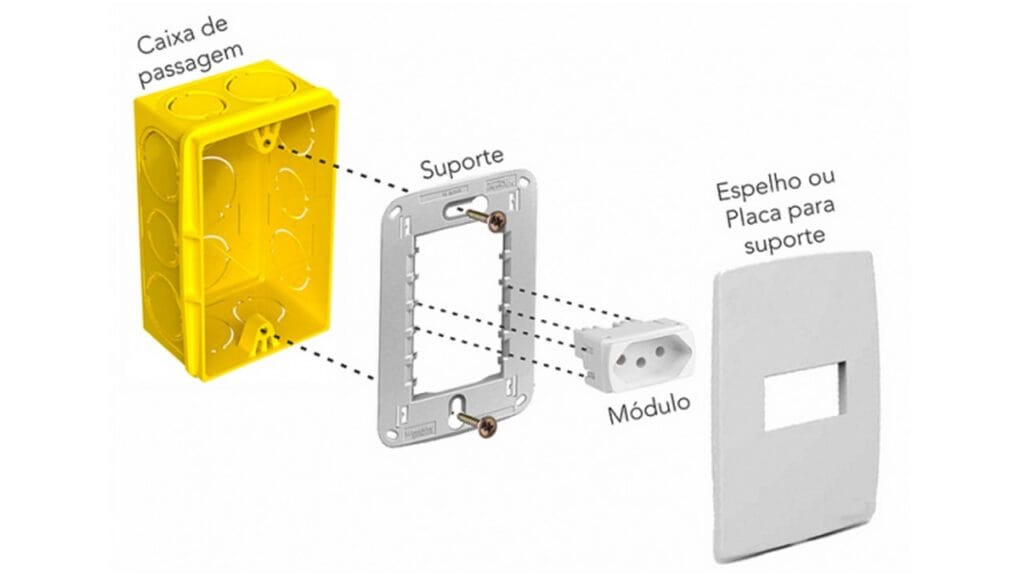

Na imagem abaixo é possível visualizar um exemplo de caixa de passagem elétrica com espelho, confira.

Neste caso, é importante destacar que elas também são embutidas na parede.

Mas a caixa de passagem elétrica com espelho é usada apenas para a passagem dos condutores elétricos.

Dependendo do modelo, em uma instalação de uma tomada e interruptores modulares podemos ter a caixa de passagem, o suporte, os módulos e o espelho.

Ou seja, ela é embutida na parede e é onde se parafusa o suporte.

Em seguida, os módulos são encaixados no suporte e por cima desse conjunto, encaixa-se o espelho ou placa para suporte, que é o acabamento externo.

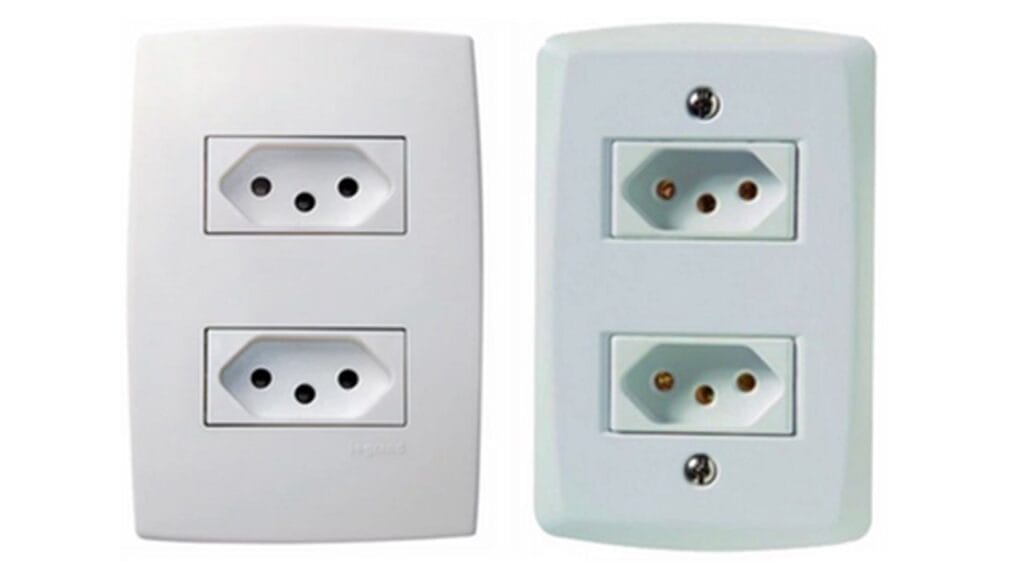

Mas neste caso, podemos notar uma diferença entre esses conjuntos, observe a imagem abaixo.

Na imagem acima temos a instalação de duas tomadas sendo a da esquerda e da direita, mas há uma diferença entre elas.

Podemos notar que a tomada da esquerda tem o suporte para espelho e a tomada da direita não tem o suporte.

Isso é visível devido a presença dos parafusos visíveis no acabamento da tomada.

Agora vamos conhecer a caixa de passagem elétrica sobrepor, confira abaixo.

De sobrepor

Diferente dos tipos que citamos acima, a caixa de passagem elétrica de sobrepor não fica embutida, mas sobre a parede.

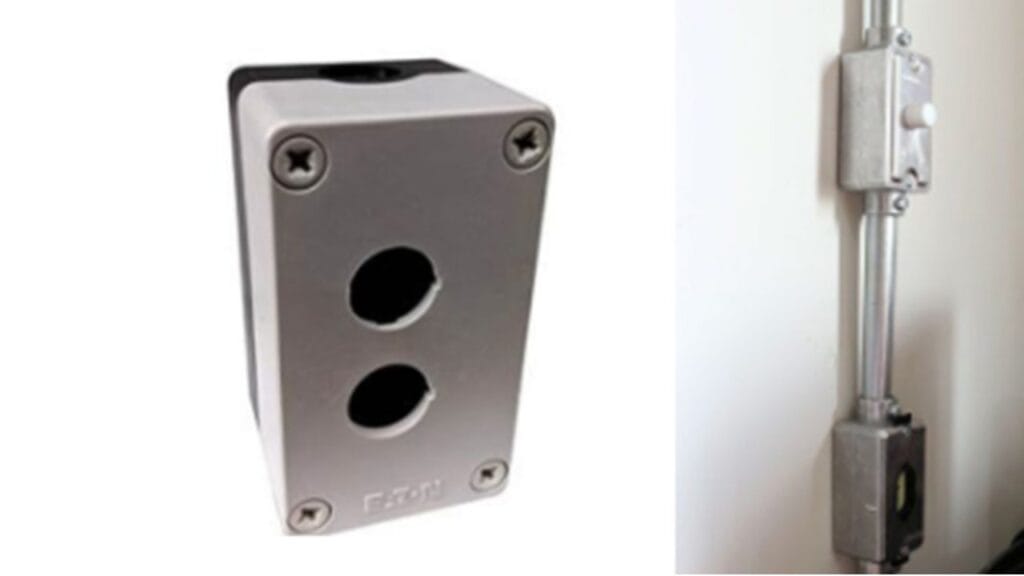

Na imagem abaixo é possível visualizar um exemplo de caixa de passagem elétrica sobrepor, confira.

Esse tipo de caixa de passagem elétrica pode ser encontrado em ambientes depois da edificação pronta e das paredes rebocadas.

Isso pode ser comum onde não é possível alterar a estrutura elétrica ou não há intenção de refazer a estrutura elétrica da casa, devido a problemas e outros fatores.

Agora vamos conhecer outro tipo de caixa de passagem elétrica, confira abaixo.

Caixa de passagem elétrica parafusadora e com porta

Esse tipo de caixa de passagem elétrica parafusadora com porta pode ser instalada embutida na parede ou no piso.

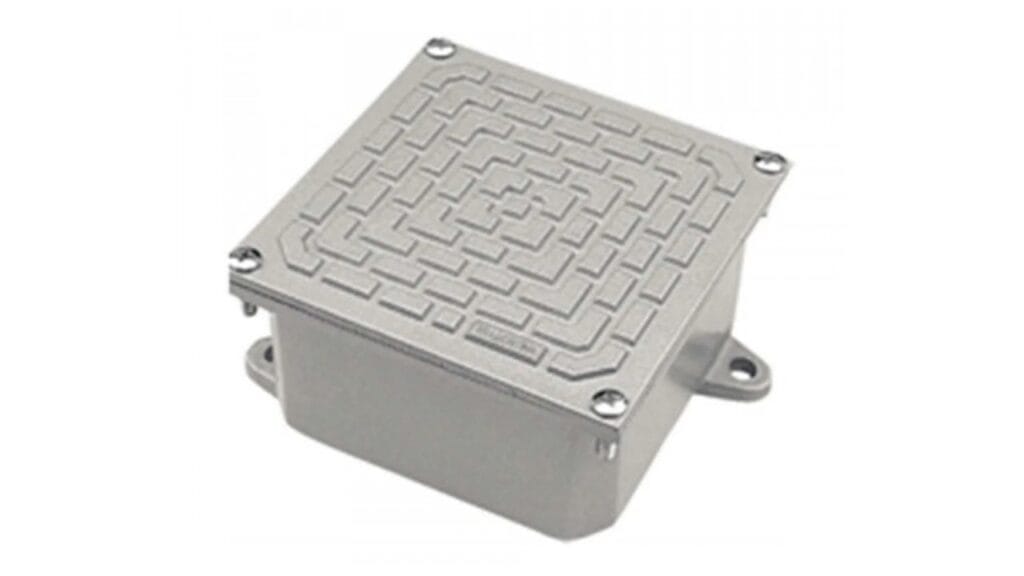

Na imagem abaixo temos um modelo de uma caixa de passagem elétrica de 30×30 com tampa da Tramontina, confira.

Na prática, ela deve ser usada em pontos de emenda e derivação dos condutores ou na separação entre as tubulações elétricas.

Agora vamos conhecer também o tipo de caixa de passagem elétrica subterrânea, confira abaixo.

Caixa de passagem elétrica subterrânea

A caixa de passagem elétrica subterrânea tem como objetivo proteger os fios elétricos de possíveis infiltrações de água no solo, como também contra desgaste por intempéries, garantindo melhor desempenho na condução de energia.

Ela é indicada para aplicações em redes subterrâneas de energia elétrica, telecomunicações e outros.

Neste caso, é por onde os fios de telefone, internet, televisão e outros podem ser guiados até as residências ou empresas.

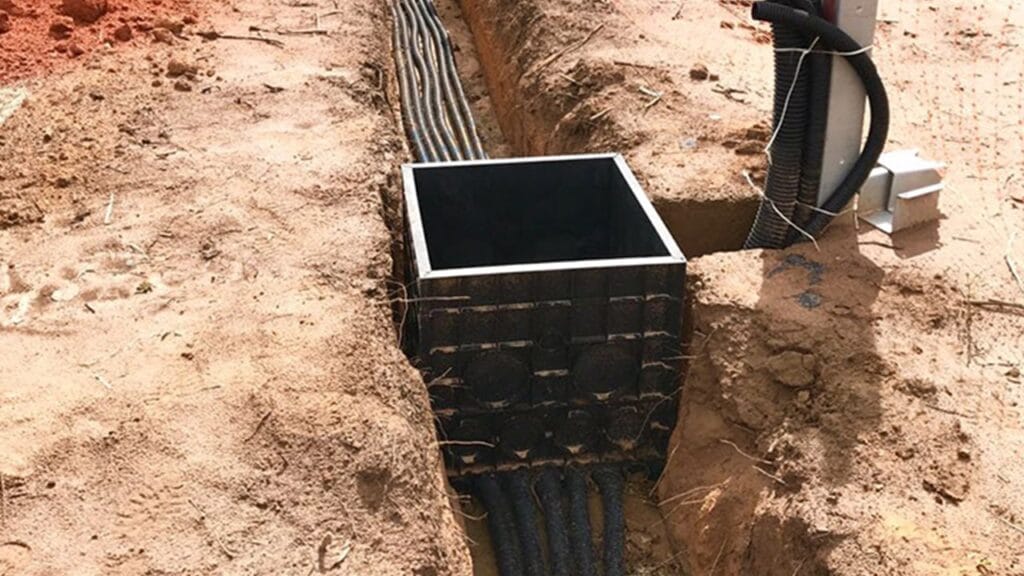

Na imagem abaixo é possível visualizar um exemplo de um tipo de caixa de passagem elétrica subterrânea, confira.

Esse tipo mostrado na imagem acima é o modelo de 40×40.

E geralmente ela é produzida de material em polipropileno de alta resistência para tampas de medidas variadas.

Além disso, ela é considerada complexa e exige uma série de detalhes e concretagem na parte superior.

Agora vamos conhecer a caixa de passagem elétrica para ar condicionado, confira abaixo.

Caixa de passagem elétrica para ar condicionado

Outro tipo que é muito importante é também a caixa de passagem elétrica para ar condicionado.

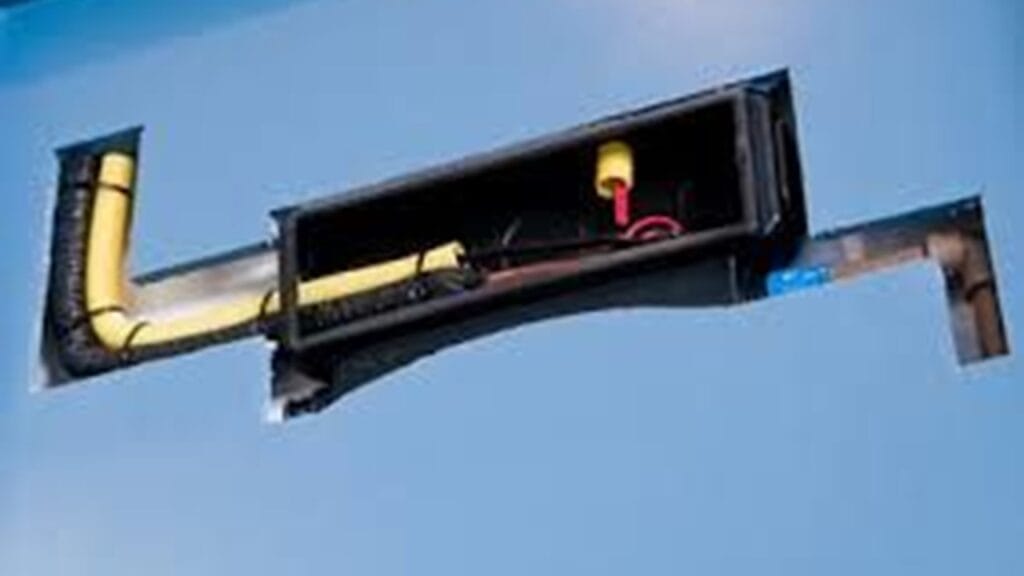

Na imagem abaixo temos um exemplo da aplicação da caixa de passagem elétrica para ar condicionado, confira.

Esse tipo de caixa de passagem elétrica para ar condicionado é um acessório que pode facilitar um reparo futuro e aumentar o tempo de duração do aparelho.

Por isso, nós fizemos um artigo completo explicando a importância e os benefícios para evitar problemas e futuros reparos.

Como escolher a caixa de passagem elétrica

Por serem consideradas um componente importante da instalação elétrica, ela deve garantir segurança e qualidade.

Neste caso, as caixas de passagem elétrica são encontradas com várias opções de modelos, tamanhos.

Seja elas sem tampas ou com tampas altas, baixas, opacas ou transparentes.

Tipos de caixa de passagem elétrica no mercado

Você também encontra diferentes dimensões de caixa de passagem elétrica.

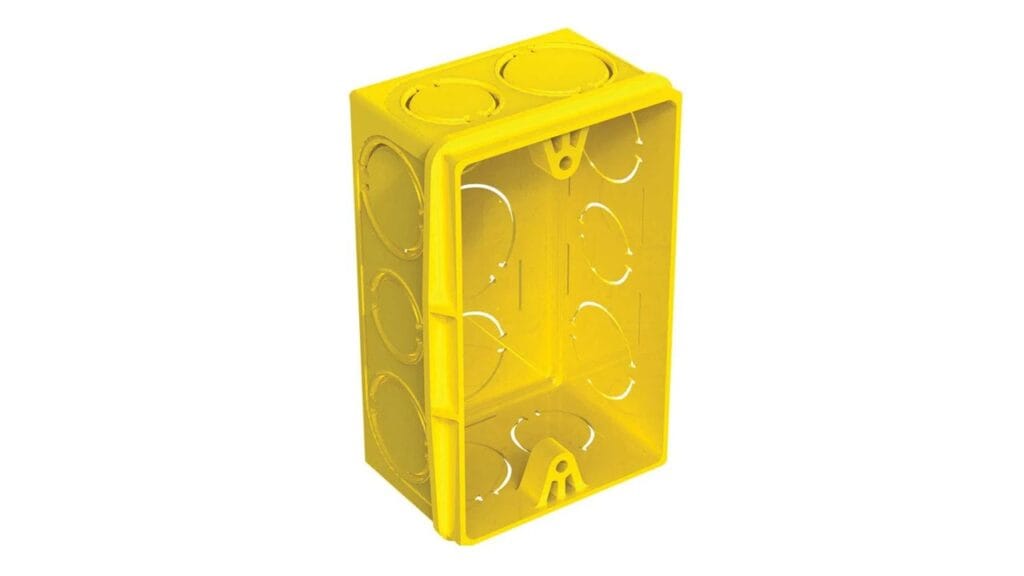

O modelo mais tradicional que é usado para tomadas e interruptores é o 4cm x 2cm, conforme a imagem abaixo.

O modelo acima para interruptores e tomadas é feito de material de PVC antichama na cor amarela.

Ele é muito usado nas construções e se adapta a diferentes projetos da construção civil.

Na imagem abaixo é possível visualizar as características técnicas desse tipo de caixa de passagem elétrica, confira.

Além disso, ele também possui espaço interno amplo e mais entradas para fiação com reforço nas bordas, que evita o empenamento da peça e as orelhas resistentes não quebram com o tempo.

Outros tipos de caixa de passagem elétrica

Mas também é encontrado outros modelos com dimensões 4cm x 4cm; 10cm x 10cm; 15 x 15; 15,4cm x 11cm 20 x 20; 30cm x 30cm, entre outros.

Resumindo, no exemplo acima, nós citamos um produto da linha Tigre Tubos e Conexões que conta com várias soluções recheadas de inovação e qualidade.

Caixa de passagem elétrica da Tigre

A Tigre possui linhas para os segmentos predial, industrial, infraestrutura e irrigação.

E ainda são produtos com garantia de qualidade, segurança e facilidade na instalação.

Mas fique a vontade para escolher a marca que melhor se adequar ao seu projeto ou instalação elétrica.
