Você sabe como usar a calculadora de capacitor em série?

Neste artigo, você vai descobrir como usar a calculadora de capacitor em série na prática e como calcular a capacitância total.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer a calculadora de capacitor em série.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como funciona a calculadora de capacitor em série

Para entender como usar a calculadora de capacitor em série, é importante seguir as orientações abaixo.

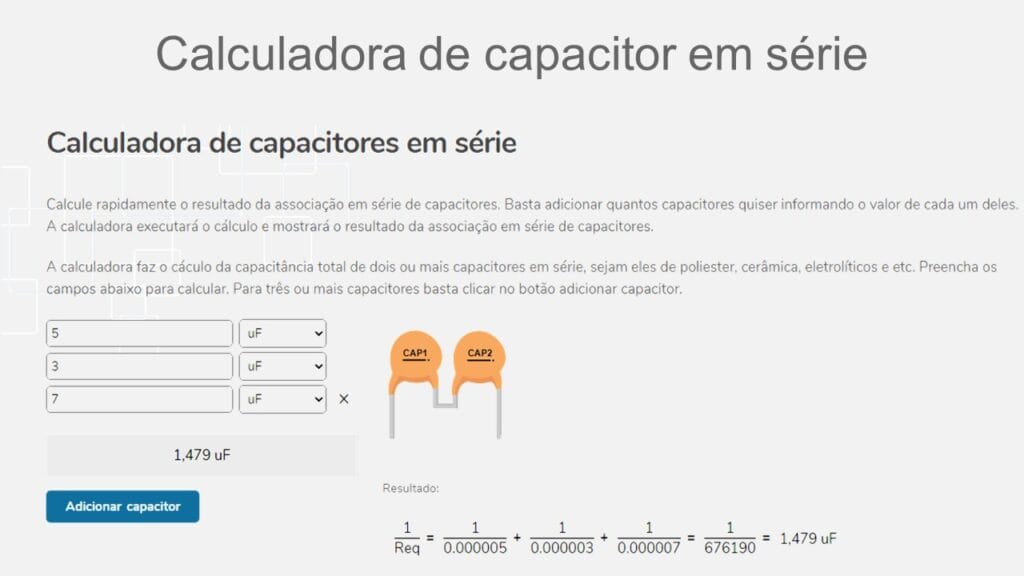

Na imagem abaixo é possível visualizar um exemplo da calculadora de capacitor em série na prática, confira.

Como funciona a calculadora de capacitor em série

Neste caso acima, nós queremos descobrir facilmente qual o valor da capacitância total.

E no exemplo acima, nós vamos considerar que há três capacitores em série neste circuito, confira abaixo o nosso passo a passo.

Como funciona passo a passo a calculadora de capacitor em série

Nosso primeiro passo é digitar o valor do primeiro capacitor C1 na calculadora.

E em seguida, será digitado o valor do segundo capacitor C2 na calculadora.

E para adicionar o terceiro capacitor, você precisa clicar no botão azul adicionar capacitor para adicionar o terceiro capacitor C3.

Observações importantes sobre a calculadora de resistor em série

É importante destacar que você pode adicionar quantos capacitores forem necessários para usar a calculadora.

E em seguida, a calculadora executará o cálculo e mostrará o resultado da associação em série de capacitores.

Outro detalhe importante a ser destacado é que essa calculadora acima irá fazer o cálculo da capacitância total sejam eles de de material de poliéster, cerâmica, eletrolíticos e etc.

Depois dessa orientação importante, então vamos fazer o teste usando a calculadora de capacitores em série, confira abaixo.

Como testar a calculadora de capacitor em série

Para testar a calculadora de capacitor em série, vamos usar o seguinte exemplo abaixo.

Neste caso, estamos considerando um circuito com três capacitores ligados em série.

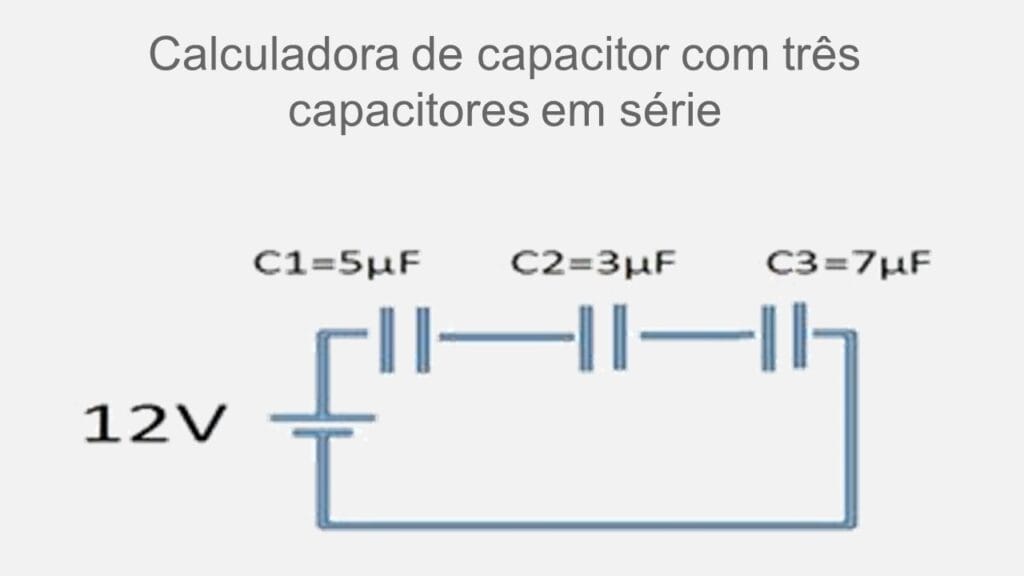

Na imagem abaixo é possível visualizar o exemplo de três capacitores em série neste circuito.

Calculadora de capacitor em série

Sendo que a capacitância do primeiro capacitor C1 é de 5 µF ou cinco microfarad.

O segundo capacitor C2 é de 3 µF ou três microfarad e o terceiro capacitor C3 é de 7 µF ou sete microfarad.

Além disso, eles também são alimentados por uma fonte de tensão com uma ddp de 12V.

Mas então qual será o valor da capacitância total dos capacitores em série, é o que vamos descobrir agora.

Qual a capacitância total

De acordo com a calculadora acima, o capacitor C1 de 5 µF em série com o capacitor C2 de 3 µF que também está série com o capacitor C3 de 7 µF em série.

Então, conforme calculado acima, a capacitância total desse circuito será de 1,479 µF.

Então se você também quiser fazer um teste, então acesse a calculadora de capacitor em série para saber mais.

Mas como calcular a capacitância total sem usar a calculadora de capacitores em série, é que vamos aprender agora.

Como calcular a capacitância total sem a calculadora de capacitor em série

Para calcular a capacitância total dos capacitores em série, vamos usar a seguinte fórmula abaixo:

  • 1/Ceq = 1/C1 + 1/C2 + 1/C3 + … 1/Cn
  • 1/Ceq = 1/0,000005 + 1/0,000003 + 1/0,000007
  • 1/Ceq = 1 / 676190
  • 1/Ceq = 1,479 µF

Então, conforme calculado acima, a capacitância total será de 1,479 µF.

Mas então qual seria o valor da carga (Q) de cada capacitor, é o que vamos entender agora.

Qual o valor da carga (Q) de cada capacitor

Neste caso, o valor da carga (Q) é uma constante, onde Q1=Q2=Q3.

Por isso, vamos usar a seguinte fórmula abaixo:

  • C = Q / U

Onde C é o valor da capacitância total desse circuito que é de 1,479 µF que calculamos acima, e U é a ddp ou a tensão do circuito que é de 12V.

Por isso, vamos descobrir agora, qual o valor da carga (Q), confira a abaixo.

  • C = Q / U
  • 1,478uF = Q / 12V
  • Q = 17,7µC

De acordo com a fórmula acima, o valor da carga (Q) desse circuito será de 17,7µC ou quase dezoito Microcoulomb (µC).

Mas então qual seria a diferença de potência elétrica ou a ddp de cada um desses capacitores, é o que vamos descobrir agora.

Qual a diferença de potencial de cada capacitor

Para calcular a diferença de potencial aplicada em cada capacitor, vamos usar a seguinte fórmula abaixo.

  • U = Q / C

Onde:

  • C é a capacitância (F);
  • Q é a carga elétrica (C);
  • U é o potencial elétrico (V);

Por isso, vamos descobrir agora, qual a diferença de potencial no capacitor C1, confira a abaixo.

  • U = Q / C1
  • U = 17,7µC / 5µF
  • U = 3,6V

Neste caso, a diferença de potencial aplicada no capacitor C1 será de 3,6V.

Mas então qual a diferença de potencial no capacitor C2, é o que vamos descobrir agora, confira.

  • U = Q / C2
  • U = 17,7µC / 3µF
  • U = 5,9V

Neste caso, a diferença de potencial aplicada no capacitor C2 será de 5,9V.

Mas então qual a diferença de potencial no capacitor C3, é o que vamos descobrir agora, confira.

  • U = Q / C3
  • U = 17,7µC / 7µF
  • U = 2,5V

Neste caso, a diferença de potencial aplicada no capacitor C3 será de 2,5V.

Mas antes de finalizar este artigo sobre a calculadora de capacitor em série, confira as nossas recomendações abaixo.

Mas informações sobre capacitores

Nesse artigo nós explicamos como funciona a calculadora de capacitor em série na prática.

Mas é importante destacar que nós já fizemos um artigo explicando como testar capacitor e descobrir se ele está queimado, aberto ou com fuga de corrente ou tensão.

Por isso, se você tiver interesse, então você pode acessar o artigo acima para saber mais.
