Como calcular resistência equivalente em série do jeito certo

Mardey Costa
Escrito por Mardey Costa em 06/07/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como calcular resistência equivalente em série do jeito certo?

Neste artigo, você vai descobrir como calcular a resistência equivalente em série de um circuito com três resistores.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam aprender como calcular calcular resistência equivalente em série.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como calcular resistência equivalente em série

Para explicar como calcular a resistência equivalente de um circuito em série, vamos usar o exemplo abaixo.

Como calcular resistência equivalente em série com três resistores

Neste exemplo abaixo, qual seria o valor da resistência equivalente das associações de resistores abaixo com três resistores diferentes, é o que vamos conferir agora.

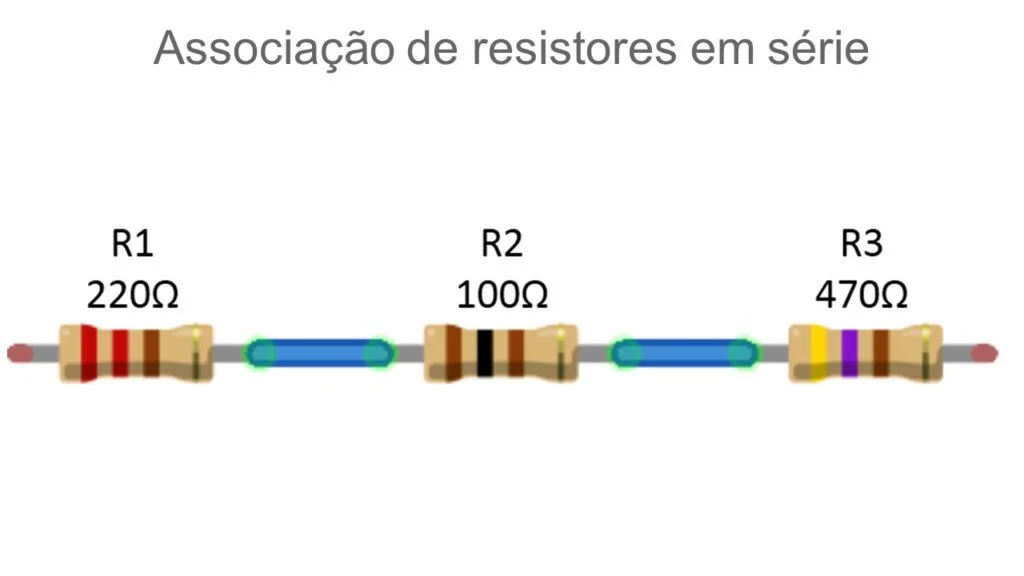

Como calcular resistência equivalente em série

No exemplo acima temos as associações de resistores em série com três resistores.

E neste caso, o resistor R1 é igual a 220Ω, o valor do resistor R2 é de 100Ω e o valor do resistor R3 de 470Ω.

E para fazer as associações de resistores nós usaremos a seguinte fórmula abaixo.

Calculando a resistência equivalente em série

Para calcular a resistência equivalente de uma associação resistores em série, vamos fazer o seguinte cálculo abaixo.

  • Req = R1 + R2 + R3… +Rn
  • Req = 220 + 100 + 470
  • Req = 790Ω

Na fórmula acima é possível visualizar que foi realizada a soma de todas as resistências dos resistores.

E na imagem abaixo é possível visualizar o resultado das associações de resistores em série, confira.

Como calcular resistência equivalente em série

Isso significa que o valor da resistência equivalente com as associações de resistores em série acima será equivalente a 790Ω.

Ou seja, se usarmos o multímetro para medir a resistência nas extremidades dessa associação, então encontraremos 790Ω de resistência equivalente.

Mas antes de finalizar este artigo, é importante entender essa observação abaixo, confira.

Observações sobre associações de resistores em série

Depois de entender como calcular a resistência equivalente em série de um circuito, é importante destacar as seguintes observações.

Neste caso, sempre que quiser aumentar o valor de resistência em circuitos, então será possível fazer uma associação em série de resistores.

Mas é importante destacar que essa associação em série de resistores só irá aumentar a resistência elétrica.

E não a potência de dissipação dos resistores, conforme explicaremos sobre isso mais tarde.

Mas antes de finalizar este artigo, confira o nosso artigo completo sobre associações de resistores.

Como calcular a resistência equivalente em série e paralelo

É importante destacar que nós já fizemos um artigo completo explicando os três tipos de associações de resistores.

Além disso, nós também ensinamos como calcular resistência equivalente na associação de resistores em série.

E também sobre a associação de resistores em paralelo e a associação mista de resistores.

Por isso, se você tiver interesse, então você pode acessar o artigo acima para saber mais.
