Você sabe o que é chave de partida compensada?
Neste artigo, você vai descobrir o que é chave de partida compensada, para que ela serve e onde é usada na prática.
Além disso, você também vai descobrir quais são as principais vantagens e desvantagens desse tipo de partida.
Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.
Antes de ler o artigo abaixo, cadastre o seu email para receber agora o seu Kit grátis com 4 eBooks para eletricistas e engenheiros.
O que é partida compensada
A partida compensada ou a chave de partida compensadora é um tipo de partida para motores elétricos trifásicos.
Na prática, ela reduz a corrente de partida e evita uma sobrecarga no circuito.
Mas neste caso, é deixado o suficiente o motor com um conjugado suficiente para que possa ser realizada a partida e a aceleração.
Para que serve a partida compensadora na prática, é o que vamos entender agora.
Para que serve a partida compensada
Como dissemos acima, esse tipo de partida serve para reduzir a corrente de partida do motor.
Na prática, esse tipo de partida para motores pode ser usada para a partida de motores sob carga.
Neste caso, as bobinas do motor são alimentadas com tensão reduzida na partida.
Essa redução da tensão é feita a partir da ligação de um autotransformador em série com as bobinas.
Na imagem abaixo é possível visualizar o exemplo desta ligação de um autotransformador, confira.
E após realizada a partida, as bobinas do motor recebem a tensão nominal.
Mas então porque a partida compensadora é usada, é o que vamos entender agora.
Porque a partida compensada é usada
Neste caso, é importante lembrar que a partida compensadora representa outra maneira de reduzir a corrente de partida do motor elétrico trifásico.
Isso acontece porque durante a partida de um motor há um enorme pico de corrente em um curto espaço de tempo.
Na prática, a partida compensadora também representa uma outra alternativa nos casos onde o tipo de partida estrela triângulo pode ser considerado inadequado.
Em alguns casos, a corrente de partida é tão alta que pode chegar até oito vezes o valor da própria corrente nominal e gerar problemas à instalação e ao equipamento.
Por isso, nesse tipo de partida com chave compensadora é utilizado um autotransformador para fornecer uma tensão reduzida nas bobinas do motor.
Isso significa ao reduzir a tensão aplicada ao motor, a corrente de partida diminui.
Entretanto, o torque de partida também é reduzido aproximadamente de forma proporcional ao quadrado da tensão aplicada.
E em seguida, depois que o motor alcança a sua velocidade nominal.
Então as bobinas começaram a receber a tensão nominal da rede e o motor trabalhará com toda a sua capacidade
Mas onde é usado esse tipo de partida compensadora, é o que vamos explicar agora.
Onde é usada a partida compensada
A partida compensada é normalmente utilizada em motores de média e alta potência.
E especialmente quando a partida direta não é permitida ou quando a carga exige maior torque de partida do que o disponível na partida estrela triângulo.
Por isso, ele acaba se tornando comum para motores acima de 15 CV que partem com até 50% da carga, ou geralmente usados em motores bem mais potentes acima de 50 CV.
Na prática, a redução das tensões que são aplicadas no motor são de acordo com a derivação do transformador (TAP) no qual está ligado.
Neste caso, podemos citar alguns exemplos práticos para o acionamento de cargas com alto índice de atrito como acionadores de compressores e grandes ventiladores.
Além disso, também podemos citar outros exemplos como em laminadores e até moinhos.
Também podemos citar o exemplo de uso em bombas helicoidais e axiais como em poços artesianos.
E também em britadores, máquinas acionadas por correias, calandros e outros.
Mas o fator de torque é muito importante neste caso, e é que vamos descobrir agora.
O Fator Torque (conjugado) na partida
Um detalhe técnico fundamental que justifica o uso da partida compensada em cargas pesadas (como britadores e compressores) é o comportamento do torque.
Observe na imagem abaixo que quando reduzimos a tensão na partida, a corrente cai, mas o torque do motor diminui de forma quadrática em relação à tensão aplicada.
Tabela de torque da partida compensada
| TAP | Tensão no motor | Corrente aproximada | Torque aproximado |
| 50% | 50% | 50% | 25% |
| 65% | 65% | 65% | 42% |
| 80% | 80% | 80% | 64% |
| 90% | 90% | 90% | 81% |
Por exemplo, no TAP de 80%, a corrente e o torque caem para 64% (0,80 x 0,80) do valor de uma partida direta.
E no caso do TAP de 65%, a corrente e o torque caem para cerca de 42% (0,65 x 0,65) do valor original.
Mesmo assim, e com essa redução, o torque disponível na partida compensada ainda é significativamente maior do que na partida estrela triângulo (onde o torque cai fixo para apenas 33%).
E é por isso que a chave compensada consegue dar a partida em motores que precisam se movimentar mesmo estando sob carga.
Mas então quando esse tipo de partida é recomendada, é que vamos descobrir agora.
Quando a partida compensadora deve ser usada
A partida compensada ou chave de partida compensadora é considerada uma alternativa para partidas sob cargas de motores de indução trifásicos com rotor em curto-circuito.
E principalmente nos casos onde a partida estrela triângulo pode ser considerada inadequada.
E também em casos onde a partida direta não seja possível, quer por imposição da concessionária.
Ou por exigências da própria instalação, pode-se usar sistemas de partida indireta com tensão reduzida para reduzir a corrente de partida.
Tipos de partida de motores
É importante destacar que existem vários tipos de partidas para motores elétricos.
E neste caso, cada tipo de partida pode variar conforme a aplicação a ser usada e outros fatores que devem ser levados em conta.
Neste caso, também podemos citar desde a partida direta, partida estrela triângulo e até a partida através de Soft Starter e Inversor de Frequência muito usado nas indústrias.
Mas então qual seria a diferença entre o tipo de partida estrela triângulo e a partida compensadora, é oque vamos entender agora.
Diferença entre o tipo de partida estrela triângulo e a partida compensadora
Embora a partida estrela triângulo e a partida compensada tenham o mesmo objetivo, que seria reduzir a corrente de partida de motores de indução trifásicos, o funcionamento e a construção de seus painéis são bastante diferentes.
Na partida estrela triângulo, a redução da tensão é obtida por meio da mudança de ligação dos enrolamentos do motor, que inicialmente são conectados em estrela e, após a aceleração, passam para triângulo.
Por esse motivo, esse método exige que o motor possua seis terminais acessíveis para ligação externa e utiliza três contatores para realizar a comutação.
No caso da partida compensada, ela utiliza um autotransformador para fornecer uma tensão reduzida ao motor durante a partida.
Após o motor atingir determinada velocidade, o autotransformador é retirado do circuito e o motor passa a receber a tensão plena da rede.
Para isso, normalmente são utilizados três contatores, sendo um para alimentar o autotransformador, outro para a etapa de partida e um terceiro para conectar o motor diretamente à rede.
Mas então quais seriam as vantagens e as desvantagens desse tipo de partida, é oq ue vamos descobrir agora.
Vantagens e desvantagens da partida compensada
Assim como todos os outros tipos de partidas, é importante destacar que esse tipo de partida também apresenta suas vantagens e suas desvantagens é o que vamos explicar agora.
Vantagens da partida compensada
A principal vantagem da partida compensada é que ela pode ser aplicada em motores que possuem apenas três terminais acessíveis, já que não depende da mudança de ligação dos enrolamentos.
Além disso, costuma fornecer um torque de partida superior ao da partida estrela-triângulo para uma mesma condição de corrente de partida.
Diferente dos outros tipos de partidas para motores elétricos, esse tipo de partida pode ser compatível com qualquer motor trifásico.
Ou melhor dizendo, pode ser aplicada à maioria dos motores de indução trifásicos de rotor em gaiola.
Neste caso, ele cumpre com o objetivo de fazer a redução na corrente de partida, sendo que essa partida pode ser acionada com carga no motor.
No geral, ele utiliza somente três fios do motor, sendo que o motor permanece energizado em todo o momento.
Na comutação do TAP de partida para a tensão da rede, o motor não é desligado e o segundo pico é bem reduzido.
Além disso, para que o motor possa partir satisfatoriamente de acordo com o peso da carga, é possível selecionar a derivação do autotransformador através de TAPs padronizados, geralmente configurados em 50%, 65% e 80% da tensão da rede, confira abaixo.
Sendo que o valor da tensão da rede pode ser igual ao valor do fechamento estrela ou triângulo do motor.
Mas é importante reforçar que esse tipo de partida também possui algumas desvantagens, confira abaixo.
Desvantagens da partida compensada
A primeira desvantagem desse tipo de partida está relacionada a sua limitação de frequência de manobras.
Na prática, isso acontece porque na chave compensadora automática é necessário saber a frequência de manobra para determinar o autotransformador mais conveniente.
Outra desvantagem a ser destacada está relacionada ao seu custo mais elevado.
Neste caso, podemos dizer que a partida compensadora terá um custo bem mais elevado quando comparado ao tipo de partida estrela triângulo.
E este alto custo está diretamente relacionado à necessidade de um autotransformador.
E a outra desvantagem desse tipo de partida tem relação direta com a necessidade desse autotransformador.
Neste caso, é importante destacar que esse tipo de partida com autotransformador tende a ocupar um espaço maior no painel.

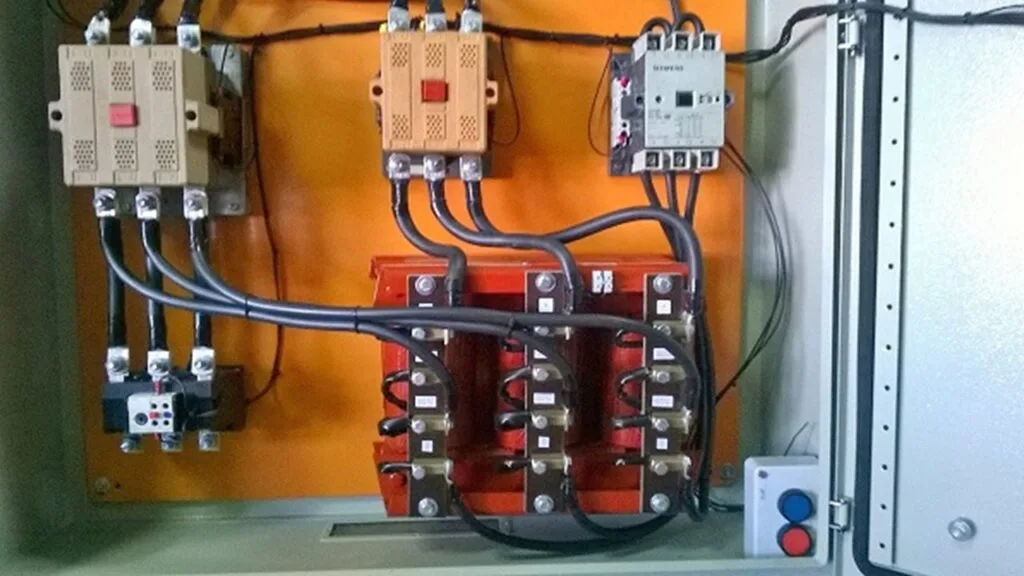

Na imagem abaixo é possível visualizar um exemplo de quadro de comando de chave de partida compensadora.
E devido ao tamanho desse autotransformador então também serão necessários painéis cada vez maiores ou volumosos.
Então por consequência disso, esses painéis mais volumosos irão tornar o custo bem mais elevado.
Mas antes de finalizar este artigo que explica o que é a partida compensada ou chave de partida compensadora, leias as nossas recomendações abaixo.
Mais informações sobre a partida compensada
No artigo acima nós explicamos o que é partida compensadora, para que ela serve, onde é usada na prática.
Mas é importante destacar que nós já fizemos um artigo completo explicando os 11 tipos de partidas mais comuns.
Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
