Como instalar o motor do portão eletrônico do jeito certo

Mardey Costa
Escrito por Mardey Costa em 16/11/2021
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como instalar o motor do portão eletrônico do jeito certo?

No vídeo abaixo, você vai aprender passo a passo como fazer a ligação elétrica e instalação completa do motor do portão eletrônico.

Então, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo e confira o vídeo abaixo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é portão eletrônico?

O portão eletrônico viabiliza o controle de entrada e saída de pessoas e veículos.

E também se tornou um item essencial em várias residências, comércios e indústrias.

O portão eletrônico traz praticidade no dia a dia com acesso automatizado o que representa também uma comodidade com custo mais acessível.

Porque instalar o portão eletrônico

Neste caso o usuário não precisa sair do veículo e isso representa uma importante vantagem ou comodidade.

Por exemplo, em dias de chuva e nos períodos de frio em muitas regiões brasileiras.

Além disso, a instalação do portão eletrônico traz mais segurança para a família, o condomínio e a empresa, e geralmente é integrado com sistema de segurança local.

Como funciona o motor de portão elétrico

O portão eletrônico deslizante funciona movido por um grupo moto-redutor que por meio de uma engrenagem.

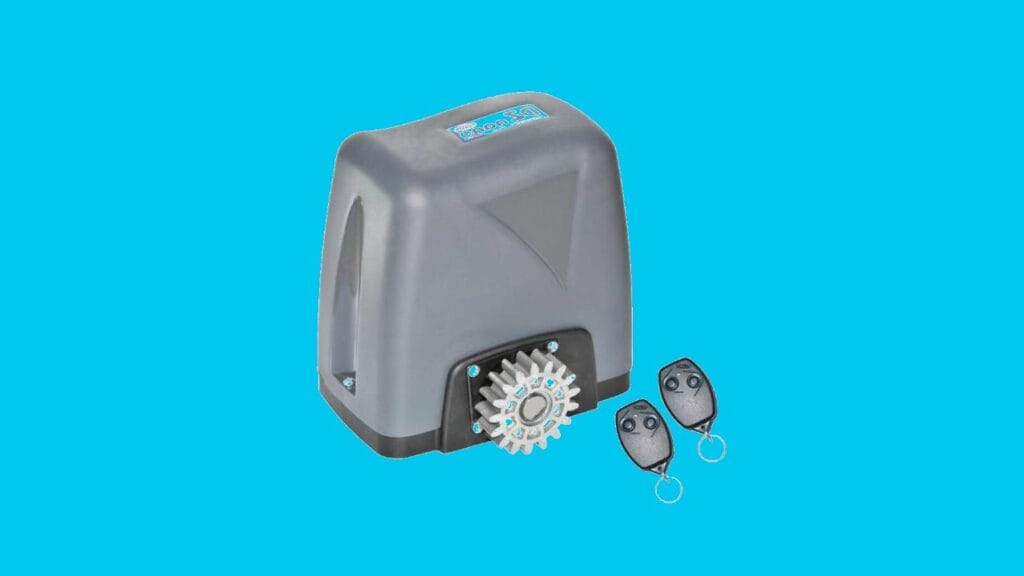

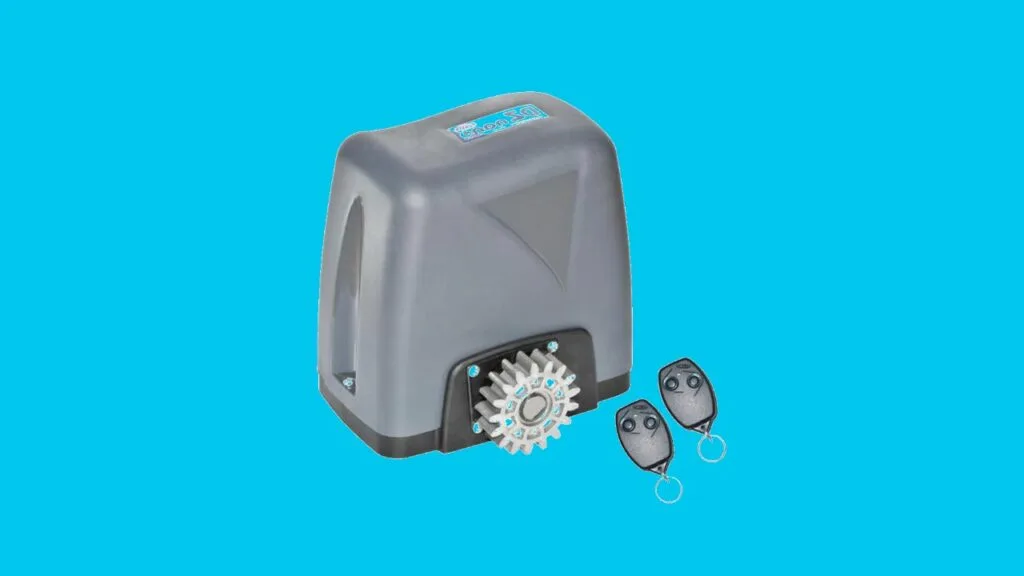

Na imagem abaixo é possível visualizar um exemplo do motor do portão eletrônico e os controles.

Como instalar o motor do portão eletrônico do jeito certo
Como instalar o motor do portão eletrônico do jeito certo

Essa engrenagem empurra uma régua de cremalheira presa no portão de tal maneira que o portão se move fechando ou abrindo.

Esse movimento de abrir e fechar depende do sentido de rotação do motor, que é reversível.

Por isso, nós fizemos um passo a passo de como instalar o motor do portão eletrônico, confira abaixo.

5 passos de como instalar o motor do portão eletrônico

Para facilitar o nosso entendimento, a instalação foi dividida em 5 passos, então vamos para o primeiro passo.

Passo 1: Fixar o motor

No primeiro passo vamos falar sobre a fixação do motor na base.

Ele pode ser colocado tanto em uma base fixa no chão quanto em uma base suspensa soldada na estrutura do portão eletrônico.

Agora vamos para o segundo passo.

Passo 2: Fixar na cremalheira

Nesse segundo passo e após o motor ser fixado, vamos posicionar a cremalheira no portão e deixando uma folga de 2mm entre a engrenagem e a cremalheira.

Depois começamos a furar e parafusar ou rebitar a cremalheira no portão.

Em seguida, destrave o motor e movimente o portão para determinar os próximos pontos de fixação da cremalheira.

Passo 3: Ligação elétrica

Neste passo, nós iniciamos a ligação elétrica e é importante seguir a orientação de segurança abaixo.

Ou seja, durante essa etapa a alimentação elétrica deve estar desligada para fazer qualquer intervenção.

E em seguida, de forma resumida alimente a placa pelos bornes F/N, para FASE E NEUTRO.

Passo 4: Sensores de fim de curso (imãs)

No passo 4 nós fizemos a instalação dos sensores de fim de curso (imãs).

Neste caso, deve ser respeitado a posição dos imãs, esquerdo no lado esquerdo do motor e direito no lado direto do motor.

Além disso, para determinar a posição do imã direito feche o portão e alinhe o imã com a placa marcando o ponto onde será fixado.

Para determinar a posição do imã esquerdo abra o portão e alinhe o imã com a placa marcando o ponto onde será fixado.

E agora vamos para o nosso último passo.

Passo 5: Testando o funcionamento

No último passo nós fizemos o teste de funcionamento da nossa instalação do motor.

Por isso, é importante fechar o destravamento do motor e energizar a placa.

E para gravar o controle aperte a tecla aprender na placa, espere o LED ST piscar e aperte o controle.

Repita esse processo para gravar todos os controles

Como instalar o motor do portão eletrônico

Antes de assistir o vídeo abaixo e para evitar erros na instalação, não esqueça de ler e seguir o manual do motor do portão eletrônico.

Então, vamos assistir o vídeo abaixo para descobrir como instalar passo a passo o motor do portão eletrônico

O que você achou deste conteúdo que ensina como instalar o motor do portão eletrônico? Compartilhe aqui nos comentários, o que achou mais interessante!
