Como funciona a calculadora de divisor de tensão

Mardey Costa
Escrito por Mardey Costa em 10/07/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como funciona a calculadora de divisor de tensão?

Neste artigo, você vai descobrir como funciona a calculadora de divisor de tensão na prática.

E como descobrir facilmente o valor total da tensão de saída de um divisor de tensão simples com dois  resistores.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer a calculadora de divisor de tensão.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como funciona a calculadora de de divisor de tensão

Para entender como funciona a calculadora de divisor de tensão na prática, é importante seguir as orientações abaixo.

Na imagem abaixo é possível visualizar um exemplo da calculadora de divisor de tensão na prática, confira.

Como funciona a calculadora de divisor de tensão na prática

Neste caso, nós queremos descobrir facilmente qual o valor da tensão de saída nesse circuito.

Por isso, o nosso primeiro passo é digitar o valor da tensão de alimentação do circuito.

E em seguida, será digitado o valor da resistência do resistor R1 e do resistor R2.

Depois dessa orientação importante, então vamos fazer o teste usando a calculadora de divisor de tensão  abaixo, confira.

Como testar a calculadora de divisor de tensão

Na imagem acima é possível visualizar que fizemos um teste, confira abaixo.

Exemplo da calculadora de divisor de tensão

Neste caso, foi considerado uma tensão de alimentação de 12V e dois resistores sendo R1 de 1kΩ e o resistor R2 de 2kΩ.

E conforme a calculadora acima a tensão de saída será de 8V nesse circuito.

Mas qual a tensão aplicada nos dois resistores, é o que vamos descobrir agora.

Tensão nos resistores

Neste caso, a resistência total do circuito será de 3kΩ e a resistência resultante em R2 será de 2kΩ.

E segundo a calculadora de divisor de tensão acima, o valor da tensão em R1 será de 4V e a tensão em R2 será de 8V.

Além disso, a corrente total do circuito será de 4 mA entre os pontos 1 e 2.

Por isso, se você também quiser fazer um teste, então acesse a calculadora de divisor de tensão para saber mais.

Mas então como é feito o cálculo de divisor de tensão sem usar a calculadora de divisor de tensão, é o que vamos descobrir agora.

Como fazer o cálculo de divisor de tensão

Antes de explicar como é feito o cálculo de divisor de tensão sem usar a calculadora de divisor de tensão.

É importante destacar que os divisores de tensão são circuitos que fazem a redução de uma tensão através de resistores.

Neste caso, podemos citar o exemplo de redução de uma tensão de de 9V para 5V em uma entrada analógica ou digital de um microcontrolador.

Mas é importante observar a orientação abaixo.

Divisores de tensão são ineficientes

É importante destacar que os divisores de tensão são totalmente ineficientes se comparados com reguladores de tensão.

Neste caso, citamos o exemplo de um regulador de tensão com LM7805 ou um circuito StepDown.

Mas eles são considerados uma boa opção em alguns casos para pequenas tensões, em polarização de transistores e para leituras de sinais.

Além disso, é importante destacar que conforme o exemplo acima, quando existe uma carga ligada entre os pontos 3 e 2.

Então neste caso, deve-se conhecer o valor da resistência (medida ou calculada) deste circuito e então informar no campo Resistor RL.

Confira agora as fórmulas usadas na calculadora de divisor de tensão.

Fórmulas usadas na calculadora de divisor de tensão

O valor Resultante de R2 será recalculado já que o resistor R2 e RL estarão em paralelo, e a fórmula será:

  • R2resultante = (R2 * RL) / (R2 + RL).

Para cálculo da divisão de tensão, este será o valor do R2 e não somente o valor de R2 informado.

Outro detalhe importante é que a  tensão de saída é dada pela fórmula de

  • Vsaida = (R2resultante / (R1 + R2resultante)) * VEntrada

Neste caso, o exemplo acima foi calculado da seguinte forma, onde:

  • Vsaída = Ventrada * (R2/(R1 + R2)
  • Vsaída = 12V * (2KΩ) / (1KΩ + 2KΩ)
  • Vsaída = 8 Volts.

Além disso, a corrente total do circuito é dado pela seguinte fórmula sendo:

  • CorrenteTotal = Ventrada / (R1 + R2resultante)

E a potência dissipada pelos resistores é calculada da seguinte forma, onde a

  • PotênciaDissipada = CorrenteTotal * Ventrada

E a potência dos resistores deve ser muito maior do que a dissipada.

Neste caso, se a potência calculada for de 3W por exemplo, deve-se utilizar um resistor de 8W ou mais.

Mas antes de finalizar este artigo sobre a calculadora de divisor de tensão acima, confira a nossa recomendação abaixo.

Mais informações sobre cálculo de resistores

Nesse artigo nós explicamos sobre como funciona a calculadora de divisor de tensão na prática.

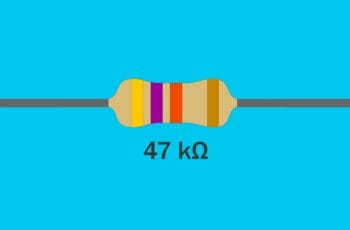

Neste caso, nós já fizemos um artigo completo que explica como descobrir o valor da resistência de um resistor através da tabela de cores de resistores.

Além disso, você vai aprender na prática como funciona a tabela de cores com três, quatro, cinco e seis faixas coloridas do resistor.

Por isso, se você tiver interesse, então você pode acessar o artigo acima para saber mais.
