Você sabe como usar a tabela de código de cores de resistores?

Neste artigo, você vai entender como descobrir o valor da resistência de um resistor através da tabela de código de cores de resistores.

Além disso, você vai aprender na prática como funciona a tabela de cores com três, quatro, cinco e seis faixas coloridas do resistor.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Para que serve a tabela de código de cores de resistores

A tabela de código de cores dos resistores é muito importante porque pode ajudar a determinar o valor da resistência de um resistor.

Neste caso, nós temos duas maneiras de descobrir qual o valor da resistência de um determinado resistor.

A primeira é através de um equipamento de medição de resistência, como é o caso do multímetro.

E a outra maneira de descobrir o valor da resistência de um resistor será através da faixa de cores sobre o resistor.

Quando usar a tabela de código de cores de resistores

A tabela de cores de resistores deve ser usada quando não for possível identificar qual o valor da resistência do resistor.

Por isso, vamos entender agora como interpretar essas cores no corpo dos resistores, confira abaixo.

Porque a tabela de cores de resistores é importante

A tabela de cores de resistores é importante porque existem vários resistores e suas faixas de cores também são variadas.

Neste caso, a utilização destas tabelas facilita a identificação do valor de cada resistor.

Nas tabelas abaixo é possível visualizar que as tabelas são praticamente iguais.

Mas conforme a adição de cores no resistor, também haverá mais colunas na tabela com seus respectivos valores.

Por isso, vamos entender agora como funciona a tabela de cores de resistores, confira.

Como funciona a tabela de código de cores de resistores

Para descobrir o valor da resistência de um resistor através da tabela de cores.

É importante destacar que existe um código de cores de resistores.

E neste caso, cada faixa possui uma cor e uma função na tabela que iremos mostrar adiante.

Faixas coloridas dos resistores

Na imagem abaixo é possível visualizar um exemplo de um resistor comum com algumas faixas coloridas ou cores no corpo do resistor.

Tabela de cores de resistores com faixas coloridas

Essas listras acima são chamadas de faixas coloridas e são usadas para determinar qual o valor da resistência do resistor através de um código de cores.

E esses códigos de cores podem ser decifrados através de uma tabela de cores para resistores que vamos mostrar mais adiante.

4 tipos de tabelas de código de cores de resistores

Na primeira tabela será para resistores com três faixas coloridas.

Em seguida iremos explicar a tabela de cores de resistores com quatro faixas coloridas.

Depois iremos explicar passo a passo a tabela de resistores com cinco faixas.

E por último vamos mostrar a tabela de cores com resistores de seis faixas coloridas e com coeficiente de temperatura.

Então vamos conferir agora os 4 tipos de tabela de cores dos resistores abaixo.

Tabela de código de cores de resistores de três faixas

Para resistores de três faixas é utilizada a tabela abaixo seguindo as orientações citadas.

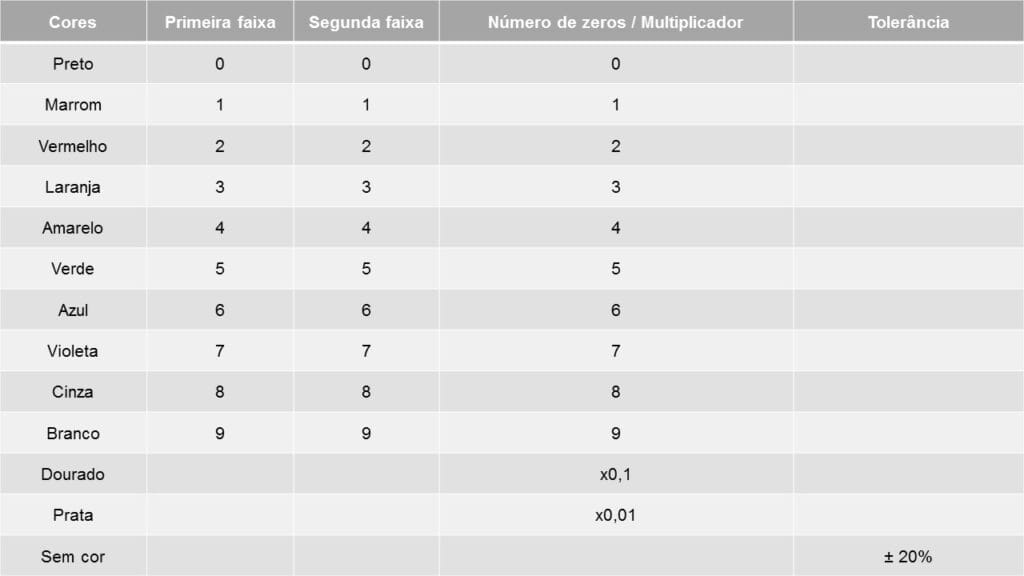

Na imagem abaixo é possível visualizar a tabela de código de cores de resistores com três faixas no corpo do resistor, confira.

Tabela de código de cores de resistores com três faixas coloridas

Neste caso é importante destacar que cada cor tem um valor específico conforme mostrado na tabela.

Mas não se preocupe porque ao final desse artigo vamos ensinar como usar a tabela através de exemplos práticos.

Como funciona a tabela de cores de resistores com três faixas

Antes de começar, você precisa saber que a primeira faixa representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que conforme mostramos agora pouco, também representa um valor de um algarismo do valor da resistência.

E por último temos a última faixa colorida que irá representar a quantidade de algarismo zeros que devem ser adicionados ao final para compor o valor da da resistência.

Mas antes de explicar como funciona a próxima tabela de cores, é importante fazer uma observação sobre este tipo de resistor com três faixas.

Neste caso específico, estamos considerando que esse tipo de resistor de três faixas possui tolerância de 20%.

Por isso, não será necessário adicionar nenhuma outra  faixa colorida para identificar a sua tolerância.

Agora o nosso próximo passo é entender como funciona a tabela de cores de resistores de quatro faixas, confira abaixo.

Agora vamos aprender na prática como descobrir o valor da resistência de um resistor de 1 kΩ.

E neste caso, vamos usar a tabela de cores de resistores acima, confira.

Como descobrir a resistência de um resistor de três faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

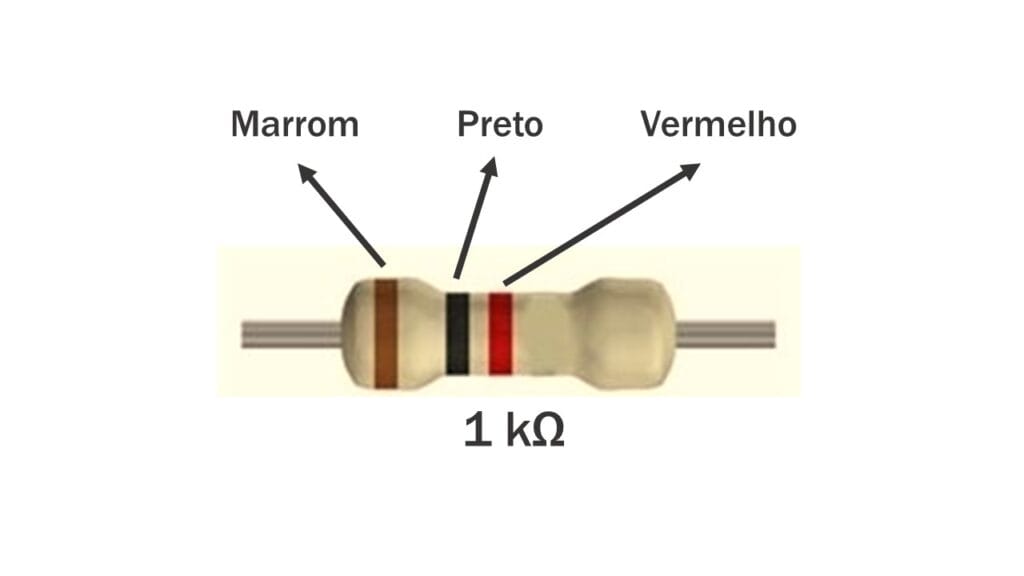

Na imagem abaixo é possível visualizar o exemplo de resistor com três faixas, confira abaixo.

Tabela de cores de resistores com três faixas coloridas

Conforme a imagem acima, este resistor possui três faixas coloridas nas cores marrom, preto e vermelho.

Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de três faixas que mostramos no início deste artigo.

Tabela de código de cores de resistores com quatro faixas coloridas

De acordo com a tabela acima, é possível observar que a cor marrom que foi identificada como a primeira faixa colorida será usada como algarismo “1”.

Em seguida, temos a segunda faixa colorida na cor preta, e conforme a tabela ela deve ser usada como algarismo “0”.

E por último temos a faixa colorida na cor vermelha que conforme a tabela é igual a “2”.

Mas neste caso ela representa a quantidade de algarismos zeros que iremos usar, ou seja “00”.

Resumindo, basta juntar os algarismos que encontramos acima e iremos encontrar o valor da resistência do resistor.

Isso significa que o valor da resistência encontrada conforme a tabela de cores do resistor será de 1000 Ω ou 1 kΩ.

Mas então qual será o valor da tolerância desse resistor de 1000 Ω com três faixas coloridas, é o que vamos descobrir agora.

Qual o valor da tolerância do resistor de três faixas

Na etapa anterior nós descobrimos que o resistor com as três faixas coloridas nas cores marrom, preto e vermelho possui um valor da resistência 1000 Ω.

E conforme dissemos no início desse artigo, esse tipo de resistor de três faixas acima possui uma tolerância de até 20%.

Neste caso, basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.

  • R = 1000 Ω * 20%
  • R = 200 Ω
  • R = 0,2 kΩ

Isso significa que o resistor de 1000 Ω que calculamos acima possui uma tolerância de 200 Ω.

De maneira resumida, o resistor acima pode variar de 800 Ω a 1200 Ω de acordo com a tolerância.

Agora o nosso próximo passo é entender como funciona a tabela de cores de resistores de quatro faixas, confira abaixo.

Tabela de código de cores de resistores de quatro faixas

No exemplo anterior nós consideramos um resistor com apenas três faixas coloridas.

Neste caso, vamos explicar como usar a tabela de código de cores de resistores de quatro faixas.

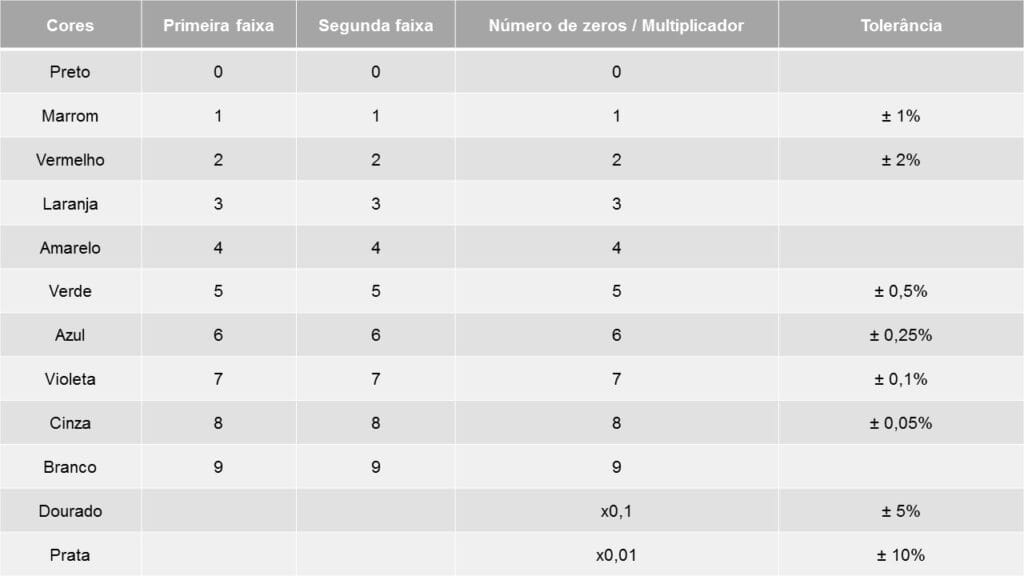

Na imagem abaixo é possível visualizar a tabela de cores de resistores com quatro faixas no corpo do resistor, confira.

Tabela de código de cores de resistores com quatro faixas coloridas

Observe que a tabela acima é muito parecida com a tabela anterior, mas essa tabela possui os valores de tolerância.

Isso significa que diferente do exemplo anterior, essa quarta faixa do resistor será fundamental para que possamos definir o valor da tolerância desse tipo de resistor.

Como funciona a tabela de cores de resistores com quatro faixas

Por isso, é importante destacar que a primeira faixa representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que representa o segundo algarismo do valor da resistência.

E depois teremos a terceira faixa que irá representar a quantidade de algarismos zeros que devem ser adicionados para compor o valor da resistência.

Por último teremos a quarta faixa que irá representar o valor da tolerância conforme a tabela acima.

Agora vamos aprender na prática como descobrir o valor da resistência de um resistor de 270 Ω.

Como descobrir a resistência de um resistor de quatro faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

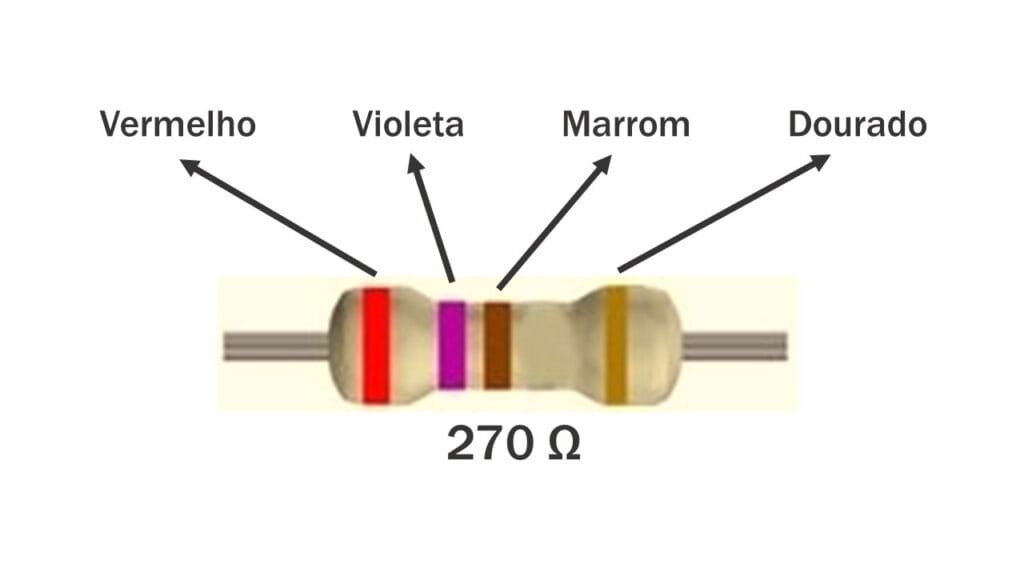

Na imagem abaixo é possível visualizar o exemplo de resistor com quatro faixas, confira abaixo.

Tabela de cores de resistores com quatro faixas coloridas

Conforme a imagem acima, este resistor possui quatro faixas coloridas nas cores vermelho, violeta, marrom e dourado.

Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de quatro faixas que mostramos no início deste artigo.

Tabela de código de cores de resistores com quatro faixas coloridas

De acordo com a tabela acima, é possível observar que a cor vermelha que foi identificada como a primeira faixa colorida será usada como algarismo “2”.

Em seguida, temos a segunda faixa colorida na cor violeta, e conforme a tabela ela deve ser usada como algarismo “7”.

Na terceira faixa temos a cor marrom que conforme a tabela é igual a “1”.

Mas neste caso ela representa a quantidade de algarismos zeros que iremos usar, ou seja “0”.

E a última faixa na cor dourada irá representar o valor da tolerância que conforme a tabela acima será de 5%.

Resumindo, basta juntar os algarismos que encontramos acima e iremos encontrar o valor da resistência do resistor.

Isso significa que o valor da resistência encontrada conforme a tabela de cores do resistor será de 270 Ω.

Mas então qual será o valor da tolerância desse resistor de 270 Ω com quatro faixas coloridas, é o que vamos descobrir agora.

Qual o valor da tolerância do resistor de quatro faixas

Na etapa anterior nós descobrimos que o resistor com as quatro faixas coloridas nas cores vermelho, violeta, marrom e dourado possui um valor da resistência 270 Ω.

E conforme dissemos no início desse artigo, esse tipo de resistor de quatro faixas acima possui uma tolerância de até 5%.

Neste caso, basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.

  • R = 270 Ω * 5%
  • R = 13,5 Ω

Isso significa que o resistor de 270 Ω que calculamos acima possui uma tolerância de 13,5 Ω.

De maneira resumida, o resistor acima pode variar de 256,5 Ω a 283,5 Ω de acordo com a tolerância.

Agora o nosso próximo passo é entender como funciona a tabela de cores de resistores de cinco faixas, confira abaixo.

Tabela de código de cores de resistores de cinco faixas

No exemplo anterior nós explicamos o exemplo de um resistor com quatro faixas coloridas.

Agora nós iremos explicar como funciona a tabela de código de cores de resistores de cinco faixas.

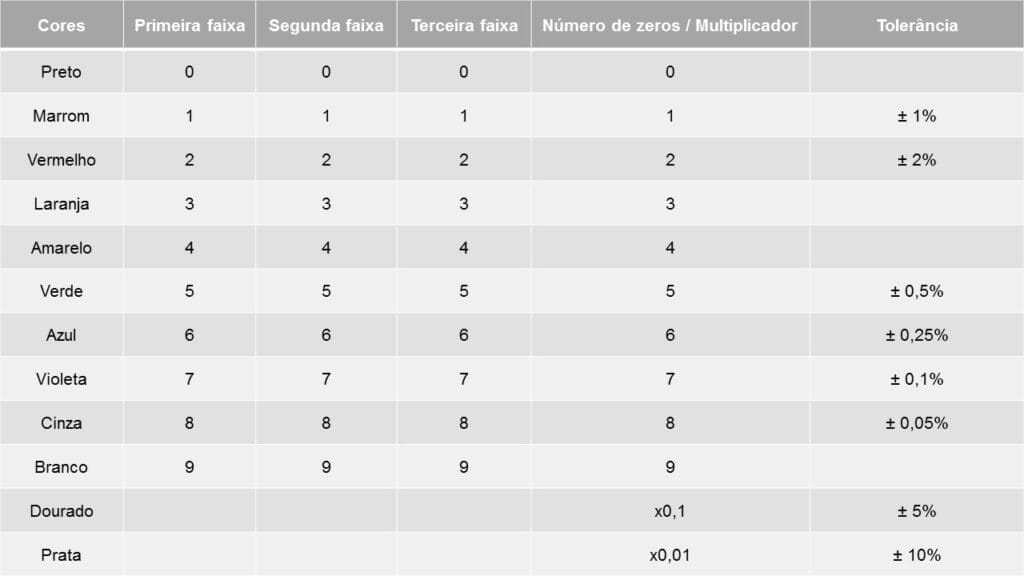

Na imagem abaixo é possível visualizar a tabela de código de cores de resistores com cinco faixas no corpo do resistor, confira.

Tabela de código de cores de resistores com cinco faixas coloridas

Observe que a tabela acima é muito parecida com a tabela anterior, mas essa tabela possui os valores da terceira faixa.

Isso significa que diferente do exemplo anterior, essa quinta faixa do resistor será fundamental para que possamos definir o valor da tolerância desse tipo de resistor.

Como funciona a tabela de cores de resistores com cinco faixas

Por isso, é importante destacar que a primeira faixa representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que representa o segundo algarismo do valor da resistência.

Depois teremos a terceira faixa que representa o terceiro algarismo do valor da resistência.

E em seguida, teremos a quarta faixa que irá representar a quantidade de algarismos zeros que devem ser adicionados para compor o valor da resistência.

Por último teremos a quarta faixa que irá representar o valor da tolerância conforme a tabela acima.

Agora vamos aprender na prática como descobrir o valor da resistência de um resistor de 639 kΩ.

Como descobrir a resistência de um resistor de cinco faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

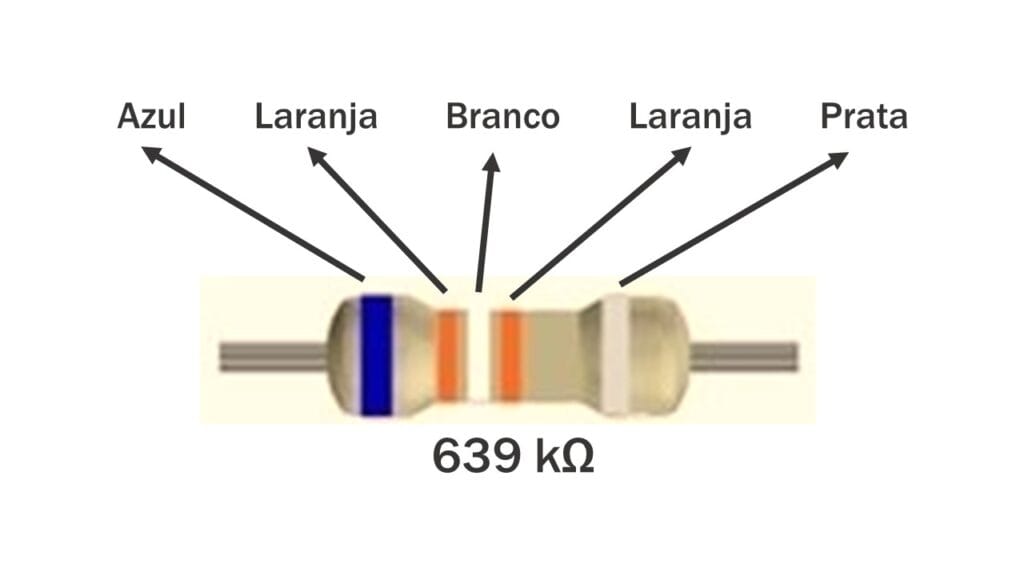

Na imagem abaixo é possível visualizar o exemplo de resistor com cinco faixas, confira abaixo.

Tabela de cores de resistores com cinco faixas coloridas

Conforme a imagem acima, este resistor possui cinco faixas coloridas nas cores azul, laranja, branco, laranja e prata.

Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de cinco faixas que mostramos no início deste artigo.

Tabela de código de cores de resistores com cinco faixas coloridas

De acordo com a tabela acima, é possível observar que a cor azul que foi identificada como a primeira faixa colorida será usada como algarismo “6”.

Em seguida, temos a segunda faixa colorida na cor laranja, e conforme a tabela ela deve ser usada como algarismo “3”.

Na terceira faixa temos a cor branca que conforme a tabela é igual ao algarismo “9”.

E na quarta faixa temos a cor laranja que representa a contagem de três zeros, ou seja “000”.

E a última faixa na cor prata irá representar o valor da tolerância que conforme a tabela acima será de 10%.

Resumindo, basta juntar os algarismos que encontramos acima e iremos encontrar o valor da resistência do resistor.

Isso significa que o valor da resistência encontrada conforme a tabela de cores do resistor será de 639000 Ω ou 639 kΩ.

Mas então qual será o valor da tolerância desse resistor de 639000 Ω com cinco faixas coloridas, é o que vamos descobrir agora.

Qual o valor da tolerância do resistor de cinco faixas

Na etapa anterior nós descobrimos que o resistor com cinco faixas coloridas nas cores azul, laranja, branco, laranja e prata possui um valor de resistência 639 kΩ.

E conforme dissemos no início desse artigo, esse tipo de resistor de cinco faixas acima possui uma tolerância de até 10%.

Mas neste caso, basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.

  • R = 639000 Ω * 10%
  • R = 63900 Ω
  • R = 63,9 kΩ

Isso significa que o resistor de 639000 ou 639 kΩ que calculamos acima possui uma tolerância de 63900 Ω ou 63,9 kΩ.

De maneira resumida, o resistor acima pode variar de 575,1 kΩ a 702,9 kΩ de acordo com a tolerância.

Agora o nosso próximo passo é entender como funciona a tabela de cores de resistores de seis faixas, confira abaixo.

Tabela de código de cores de resistores de seis faixas

No exemplo anterior nós explicamos o exemplo de um resistor que possui cinco faixas coloridas.

Agora nós iremos explicar como funciona a tabela de cores de resistores de seis faixas coloridas

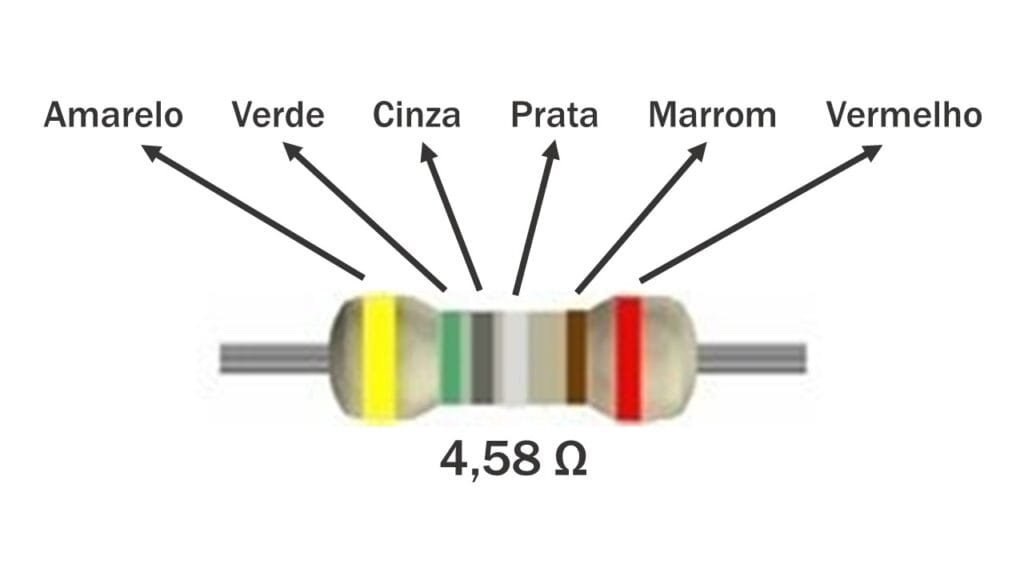

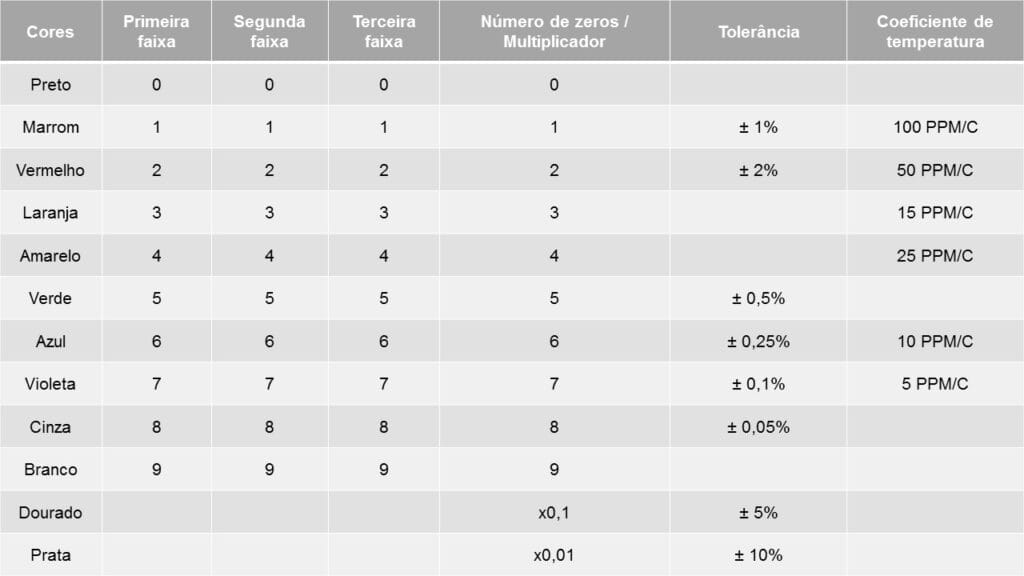

Na imagem abaixo é possível visualizar a tabela de código de cores de resistores com seis faixas no corpo do resistor, confira.

Tabela de código de cores de resistores com seis faixas coloridas

Observe que a tabela acima é muito parecida com a tabela anterior, mas temos uma sexta coluna para representar a sexta faixa colorida.

Neste caso, é importante destacar que essa sexta faixa representa os valores do coeficiente de temperatura em PPM/°C.

Se você ainda não sabe, é importante destacar que o coeficiente de temperatura mostra o quanto de variação o resistor pode sofrer em sua resistência de acordo com a temperatura em que é exposto.

Neste caso a sigla PPM significa, partes por milhão.

Agora vamos entender como funciona a tabela de cores de resistores de seis faixas.

Como funciona a tabela de cores de resistores com seis faixas

Por isso, é importante destacar que a primeira faixa representa o primeiro algarismo do valor da resistência.

Em seguida, teremos a segunda faixa que representa o segundo algarismo do valor da resistência.

Depois teremos a terceira faixa que representa o terceiro algarismo do valor da resistência.

Em seguida, teremos a quarta faixa que irá representar a quantidade de algarismos zeros que devem ser adicionados para compor o valor da resistência.

Na quinta faixa será usada para representar o valor da tolerância do resistor.

E por último teremos a sexta faixa que irá representar o valor do coeficiente de temperatura em PPM/°C.

Agora vamos aprender na prática como descobrir o valor da resistência de um resistor de 639 kΩ.

Como descobrir a resistência de um resistor de seis faixas

Para descobrir a resistência de um resistor nós precisamos observar as faixas de cores.

Na imagem abaixo é possível visualizar o exemplo de resistor com seis faixas, confira abaixo.

Tabela de cores de resistores com seis faixas coloridas

Conforme a imagem acima, este resistor possui seis faixas coloridas nas cores amarelo, verde, cinza, prata, marrom e vermelho.

Mas para descobrir o valor do resistor, precisamos observar novamente a tabela de cores de resistores de seis faixas que mostramos no início deste artigo.

Tabela de código de cores de resistores com seis faixas coloridas

De acordo com a tabela acima, é possível observar que a cor amarela que foi identificada como a primeira faixa colorida será usada como algarismo “4”.

Em seguida, temos a segunda faixa colorida na cor verde, e conforme a tabela ela deve ser usada como algarismo “5”.

Na terceira faixa temos a cor cinza que conforme a tabela é igual ao algarismo “8”.

Observe que ao juntar os algarismos acima nós iríamos encontrar o valor da 458 Ω.

Faixa de cores prata e dourada

Mas como você pode observar na tabela, quando a faixa de cores corresponde ao número de zeros for da cor dourada ou prata.

Então a junção dos algarismos deve ser multiplicada pelo valor correspondente contido na tabela.

Na prática, isso vale para todos os tipos de resistores e suas faixas.

Continuando a nossa explicação, observe que temos na quarta faixa a cor prata que irá representar o multiplicador “x0,01” conforme a tabela acima.

Por isso, neste caso, nós precisamos fazer o cálculo abaixo usando o valor da faixa multiplicadora que é 0,01

  • R = 458 Ω * 0,01
  • R =  4,58 Ω

Isso significa que o valor da resistência encontrada conforme a tabela de código de cores do resistor será de 4,58 Ω.

Mas então qual será o valor da tolerância desse resistor de 4,58 Ω com seis faixas coloridas, é o que vamos descobrir agora.

Qual o valor da tolerância do resistor de seis faixas

Na etapa anterior nós descobrimos que o resistor com seis faixas coloridas nas cores amarelo, verde, cinza, prata, marrom e vermelho possui um valor de resistência 4,58 Ω.

E neste caso a quinta faixa possui a cor marrom que representa a tolerância de 1% na tabela acima.

Então basta fazer o seguinte cálculo abaixo para encontrar o valor da resistência da tolerância.

  • R = 4,58 Ω * 1%
  • R = 0,0458 Ω

Isso significa que o resistor de 4,58 Ω que calculamos acima possui uma tolerância de 0,0458 Ω.

De maneira resumida, o resistor acima pode variar de 4,53 Ω a 4,63 Ω de acordo com a tolerância.

E por último, não podemos esquecer  de determinar o coeficiente de temperatura.

Neste caso, a última faixa desse resistor está na cor vermelha, que conforme a tabela acima representa um coeficiente de temperatura de 50 PPM/°C.
