Você sabe o que é painel de LED ou placa de LED?

Neste artigo, você vai descobrir para que serve, quais são os tipos e como escolher as luminárias com painel de LED.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo importante com seus amigos nas redes sociais, para que eles possam conhecer o tipo de luminária com painel de LED.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é painel de LED

O Painel de LED é um tipo de luminária que vem conquistando os mais diversos ambientes e gostos, devido sua versatilidade de tamanhos, formas e tons.

Esse tipo de tecnologia para luminárias veio para substituir os modelos de luminárias atuais ou até de lâmpadas rosqueadas e tem uma boa estética para as instalações elétricas.

Mas apesar de ser relativamente nova no mercado, o painel de LED possui um bom custo benefício melhor que as lâmpadas de LED e não agride o meio ambiente porque o seu material pode ser 98% reciclável.

Porque usar o painel de LED

O painel de LED é uma evolução dos modelos de luminárias atuais e a sua luz é indireta e espalhada, o que traz um maior conforto aos olhos.

Além disso, ele não emite calor ou atrai insetos indesejáveis, e também não emite raios ultravioletas e infravermelhos.

Neste caso, o painel de LED também se tornou uma boa opção devido a economia de até 60% de energia com mais de 60% de fluxo luminoso.

Mas o tempo de vida das fluorescentes não é mais do que 3000 horas, mesmo assim a vida útil das luzes do Painel de LED pode alcançar até 40 mil horas.

Por isso, o painel de LED tornou-se uma boa opção de luminária com vida útil longa e que proporciona uma baixa manutenção e ainda não agride o meio ambiente porque o seu material pode ser reciclável.

Onde usar o painel de LED

O Painel de LED é um tipo de luminária que pode lhe proporcionar uma iluminação eficiente.

Neste caso, ele pode ser usado em diversos ambientes como escadas, sala de estar, cozinha, quarto, e até mesmo no banheiro.

Mas a recomendação é usar o painel de LED em locais onde não há tanta necessidade de iluminação e tornar o ambiente mais aconchegante.

Neste caso, podemos citar o hall de entrada, depósitos e locais onde as pessoas passam, sem que permaneçam nele por muito tempo.

Para ambientes como escritórios e outros ambientes de trabalho, escolha sempre por placas de LED com tons mais brancos, assim você consegue criar uma iluminação adequada à jornada de trabalho.

Em geral, para que esses ambientes tenham uma iluminação bem mais eficiente, a recomendação seria usar a placa de LED, é o que vamos conhecer agora.

Como funciona o painel de LED

A nossa orientação é que o cliente entenda um pouco sobre o funcionamento do produto que está adquirindo.

Leia até o final e entenda porque isso pode gerar uma grande economia de dinheiro e fazer toda a diferença na troca do painel de LED, confira abaixo como ele funciona.

Corpo da luminária do painel de LED

Para o corpo da luminária, tanto o painel de LED quanto a placa de LED usam um difusor de acrílico, veja na imagem abaixo.

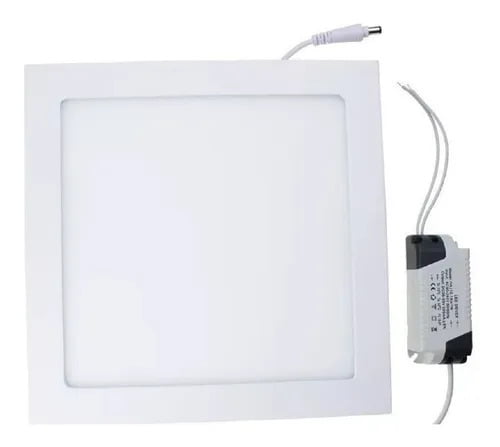

luminária de painel de led com driver

Esse difusor de acrílico é importante para proporcionar uma iluminação uniforme e também otimizar melhor o designer da placa.

E para funcionar o painel de LED e a placa de LED possuem uma fonte de energia que chamamos de driver, confira abaixo.

Driver do painel de LED

O driver do painel de LED funciona como um conversor de energia, transformando a rede elétrica (alternada) em tensão contínua, confira na imagem abaixo.

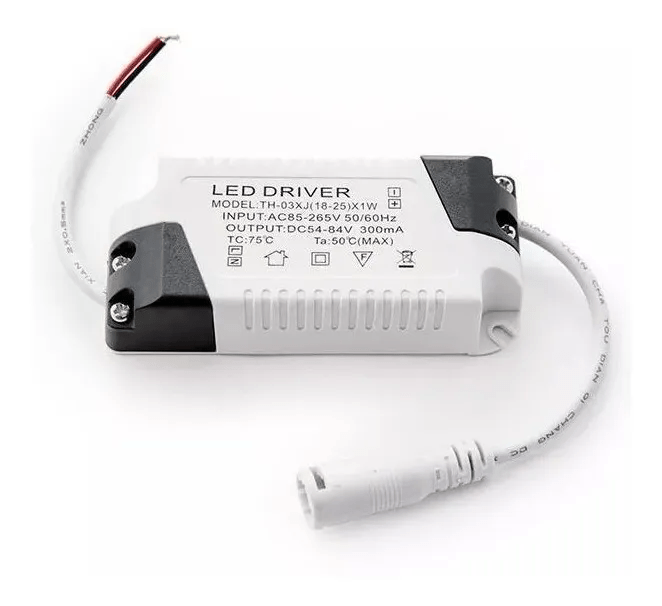

Driver do painel de led

Cada modelo de painel de LED possui uma especificação técnica diferente conforme cada modelo e fabricante.

Mas geralmente o driver do painel de LED possui uma tensão de saída de 12 volts e são alimentadas com 127V ou 220V.

Além disso, ele são projetados para oferecer elevada eficiência, longa vida útil (50000h) e maior estabilidade da iluminação durante oscilações moderadas de tensão na rede elétrica.

Diferença entre painel de LED e placa de LED

Uma diferença muito importante entre a placa de LED e o painel de LED é a maneira com que os LEDs estão distribuídos na luminária.

Neste caso, a placa de LED possui um placa onde todos os LEDs ficam distribuídos de forma uniforme por toda a placa.

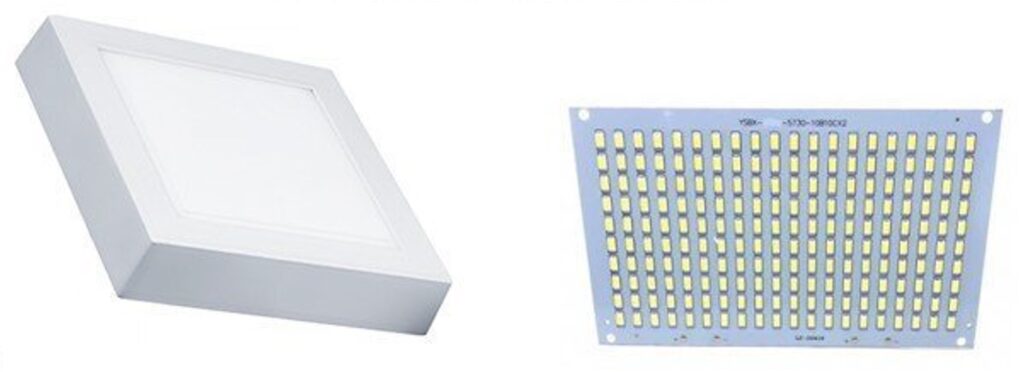

luminária com placa de led

E no caso do painel de LED, não há uma placa, mas apenas uma fita de LED envolvida ao redor de sua estrutura.

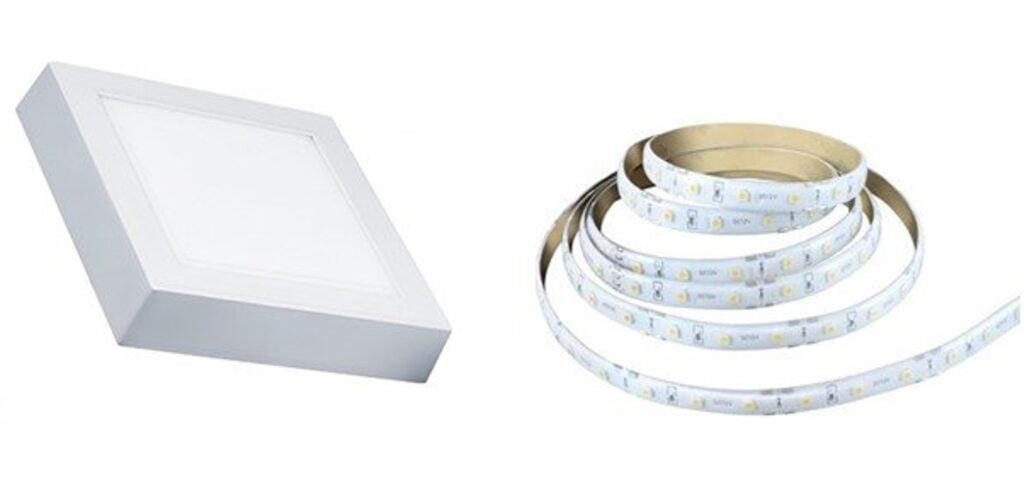

luminária com painel de led ou fita de led

Por isso, o painel de LED tem uma luminosidade menor se comparado com a placa de LED de mesma potência.

E na sua fabricação é utilizada uma quantidade menor de materiais, isso faz com que haja menos necessidade da manutenção no painel LED.

Como economizar com painel de LED

Tanto as placas de LED quanto o painel de LED são produtos recentes no mercado e muitos profissionais ainda não têm conhecimento sobre manutenção neste tipo de produto.

Neste caso, muitos eletricistas são chamados para fazer a manutenção do painel de LED ou da placa de led e acabam recomendando ao cliente comprar um novo produto.

Mas por falta de conhecimento de ambos, o cliente acaba gastando muito mais para um problema que poderia ser resolvido mais rápido e mais barato.

Isso acontece porque dificilmente o painel de LED pode queimar e geralmente é necessário trocar apenas o driver do painel de LED.

Por exemplo, o painel de led Plafon 25w Quadrado Sobrepor Super Led Luz Forte é o tipo de luminária mais vendida no Mercado Livre por R$ 49,90.

Mas se o painel de led apresentar problemas, basta trocar por um novo Driver Led Reator Fonte Para Painel Plafon 18w-25w Bivolt no Mercado Livre por apenas R$ 15,00.

Isso representa uma economia muito grande e principalmente se for adquirido vários drivers para outros painéis de led.

É importante destacar também que estamos tratando de um dos problemas mais comuns que têm sido encontrados em painéis de LED.

E se você preferir, também pode testar um novo driver para o painel de LED na loja mais próxima e testar antes de comprar o produto.

No exemplo acima, não estamos considerando o frete de R$ 33 do Mercado Livre baseado em uma pesquisa, porque você também pode adquirir estes produtos na loja mais próxima na sua região.

Descubra finalmente como escolher o painel de LED necessário para cada tipo de ambiente.

Como escolher um painel de LED

Antes de escolher o modelo do painel de LED é importante analisar algumas informações importantes.

É necessário calcular o tamanho do cômodo em m² para descobrir a quantidade de lúmens necessários para a iluminação do ambiente.

Para realizar esse cálculo nós precisamos multiplicar a largura pelo comprimento em metros do ambiente do ambiente onde essa luminária será instalada.

Se você não sabe o que é lúmen ou fluxo luminoso, ele representa a quantidade de luz que será emitida pela luminária.

E neste caso, quanto maior é a quantidade de lumens, mais luz o produto irá emitir no ambiente.

Por isso, ao comprar o painel de LED é importante verificar a quantidade de lúmens que o produto possui, pois isso indicará o quanto ele iluminará o seu ambiente.

Já é possível encontrar vários modelos quadrados, redondos e retangulares, de diferentes tamanhos e acabamentos, caprichado em plástico e, no geral, na cor branca.

Os painéis de LED também pode ser encontrados em diferentes potências, para iluminar cômodos de tamanhos distintos.

A potência das luminárias é medida em watts e indica o consumo de energia do material.

Uma boa lâmpada terá uma alta taxa de lúmens e um baixo valor de watts, iluminando uma boa área e consumindo pouca energia.

Mas se você não quiser ficar fazendo esses cálculos acima, você pode usar a calculadora de lumens da Leroy Merlin, confira abaixo.

Calculadora de lumens para painel de LED da Leroy Merlin

É muito importante saber como escolher o painel de LED antes de garantir a iluminação em cada um dos cômodos.

Por isso, a Leroy Merlin criou uma calculadora bem prática para te ajudar a escolher o tipo de painel de led de acordo com as características do ambiente.

Neste caso, basta responder essas três perguntas abaixo:

  • Qual o tamanho da área onde a Luminária Painel LED será instalada?
  • Em qual ambiente você deseja aplicar o Painel de LED?
  • O teto do ambiente é de gesso?

Clique aqui para usar a calculadora da Leroy Merlin e descobrir a quantidade de lumens ideal para o seu painel de LED.

Mas existem vários tipos de painel de LED e cada um possui diferentes tamanhos e formas, como o Painel de LED redondo, retangular e quadrado

Tipos de painel de LED

Há vários modelos, tamanhos e formas para o painel de LED disponíveis no mercado como os modelos quadrados, redondos, retangulares e também de diferentes potências e acabamentos em plásticos.

E essas peças costumam revestir tetos de casas, apartamentos e ambientes de trabalho, funcionando como a principal fonte de luz do cômodo.

Além disso, o tipo de fixação da luminária LED no teto dependerá de cada modelo, que pode ser de embutir ou sobrepor.

Por isso, é importante você tomar cuidado com algumas situações que iremos te mostrar abaixo:

Painel de LED para embutir no teto

As luminárias com painel de LED de embutir são modelos indicados para instalação em tetos de gesso ou drywall.

Neste caso, elas são instaladas no interior da superfície, de forma simples e discreta.

Esses modelos de luminária com painel de LED são tendências crescentes e muito usadas pelos designers de interiores.

Além disso, temos também o modelo de painel de LED para sobrepor, veja.

Painel de LED para sobrepor

As luminárias com painel de LED para sobrepor são os modelos ideais para iluminar ambientes com teto de alvenaria.

Esse tipo de luminária se destaca na decoração, podendo iluminar cômodos de diferentes tamanhos.

Neste caso, antes de escolher o painel de LED, deve-se indicar se o teto do ambiente é de gesso ou não, para a recomendação da luminária ideal.

Mas também há outro fator importante que é o tipo de luz a ser usado no painel de LED como a luz branca ou a luz amarela.

Painel de LED com luz amarela

O painel de LED com luz amarela também é conhecido como “quente” e inspira relaxamento, tornando a atmosfera mais amena.

Por isso, o painel de LED com luz amarela é ideal para o descanso do dia a dia e para deixar os elementos do espaço menos aparentes.

Mas qual seria a finalidade para o painel de LED com luz branca.

Painel de LED com luz branca

O painel de LED com a luz branca é a escolha ideal para decoração de escritórios, cozinhas e banheiros, pois facilitam as atividades rotineiras.

No mercado, esse tipo de painel de LED com luz branca é conhecido como cores “frias” para o ambiente.

E ele tem como objetivo destacar os objetos e garantir um bom ambiente para estudos e trabalho.

Dependendo do ambiente, a iluminação com luz branca de temperatura fria também é a ideal para facilitar a percepção de sujeiras no ambiente.

Como instalar painel com LED

A instalação da luminária de LED é muito simples e ao comprar o painel de LED, o conjunto vem com um suporte de fixação.

Esse suporte de fixação tem a furação para caixa de passagem no teto ou caixa de passagem 4×2, e outros furos usados para a fixação em outras estruturas.

Por isso, para instalar o painel de LED siga este passo a passo.

Passo 1: Fixar o suporte do painel de LED

Neste primeiro passo, nós precisamos fixar o suporte do painel de LED na caixa de passagem do teto.

Mas caso a caixa de passagem esteja danificada, será necessário usar os outros furos disponíveis no suporte para uma fixação direta no teto.

Neste caso será necessário furar a parede e usar a bucha e parafuso para uma fixação mais segura.

Passo 2: Desligar o disjuntor do circuito do painel de LED

Geralmente quando falamos de qualquer tipo de instalação elétrica, a primeira recomendação é desligar o disjuntor geral para evitar riscos elétricos.

Mas neste caso, foi necessário marcar os furos e fixar o primeiro suporte na parede.

Por isso, agora neste segundo passo, você precisa desligar o disjuntor geral ou o disjuntor do circuito de iluminação onde você vai realizar este serviço.

Passo 3: Fazer a ligação elétrica do painel de LED

Ao comprar o painel de LED completo você deve fazer a ligação da luminária com driver do painel de LED na instalação elétrica.

Neste caso, basta conectar o conector da luminária ao driver da luminária, isso é muito simples.

Em seguida, o driver da luminária possui fios condutores para o condutor neutro e retorno que devem ser ligados aos condutores da sua instalação elétrica.

E após a emenda dos condutores elétricos, não esqueça de usar a fita isolante para isolar as emendas de cada um dos fios.

Passo 4: Encaixe o painel de LED no suporte

Depois de fazer a ligação elétrica do painel de LED, nosso próximo passo é encaixar a luminária do painel de LED.

A luminária deve ser encaixada no suporte da caixa de passagem que fixamos no início deste passo a passo.

E com o suporte já fixado no teto, é só arrumar o drive dentro do painel de LED e engatar a luminária de LED no suporte.

O suporte tem um engate, que se encaixa no painel de LED quando se desliza a luminária sobre o encaixe.

Passo 5: Testar o painel de LED

Depois de finalizar a instalação do painel de LED, o nosso último passo é testar o funcionamento dessa instalação elétrica.

Por isso, você precisa ligar novamente o disjuntor e fazer um teste ligando e desligando a luminária de LED com interruptor.

Depois de realizar todos os testes, a instalação do painel de LED foi concluída com sucesso e agora é só aproveitar todos os benefícios do painel de LED.
