Você já conhece os tipos de simbologia interruptor que são usadas em projetos elétricos?

Neste artigo, você vai descobrir os 7 tipos de simbologias elétricas para interruptores que são usadas em projetos elétricos.

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir os 7 tipos de simbologia para interruptores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

7 tipos de simbologia interruptor usada em projetos elétricos

Se você é daqueles que não gosta de ler a norma, nós preparamos um resumo, explicando a simbologia elétrica usada para interruptores conforme a norma NBR 5444 da ABNT.

Uma observação importante para os interruptores, é que as letras minúsculas ao lado da simbologia, indicam os pontos comandados.

Mas alguns projetistas podem usar a simbologia elétrica do interruptor representado pela letra S.

Então vamos conhecer a simbologia elétrica usada para interruptores de uma seção, confira.

Simbologia interruptor de uma seção

Na imagem abaixo é possível visualizar a simbologia interruptor com uma seção que é usada em projetos elétricos, confira.

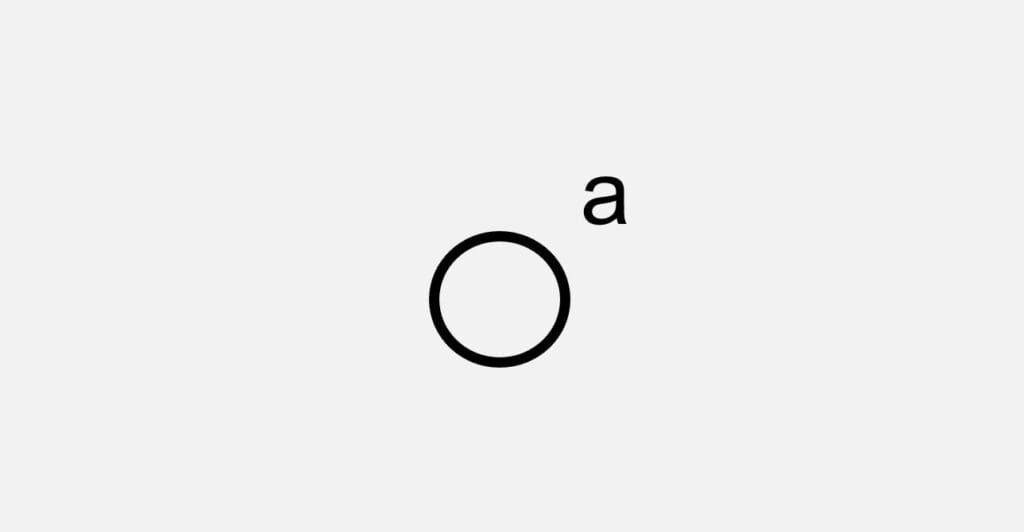

simbologia interruptor com uma seção
simbologia elétrica para interruptores com uma seção

Agora vamos visualizar qual a simbologia elétrica usada para representar o interruptor com duas seções, confira.

Simbologia interruptor de duas seções

Na imagem abaixo é possível visualizar a simbologia interruptor com duas seções usadas em projetos elétricos, confira.

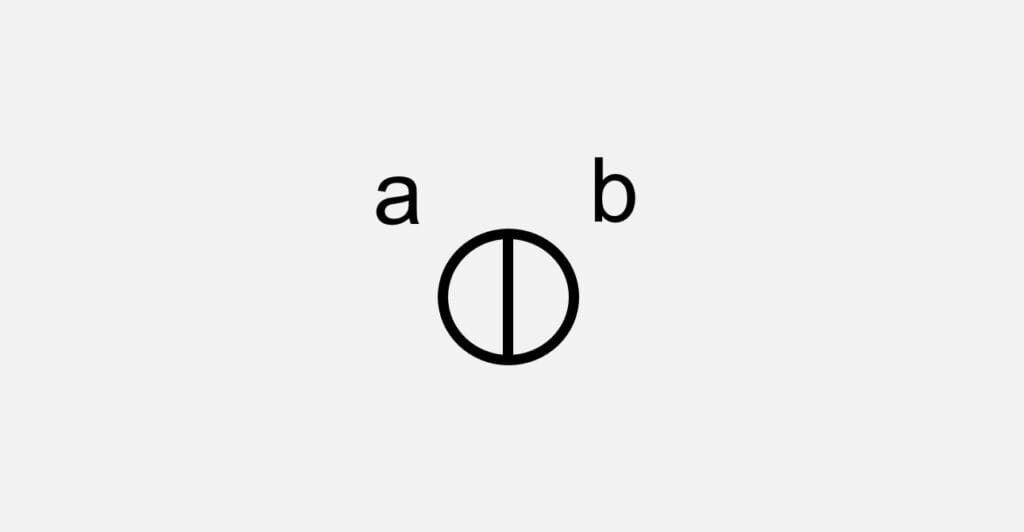

simbologia interruptor com duas seções
simbologia elétrica para interruptores com duas seções

É importante destacar que nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

Se você tiver interesse, acesse o artigo acima para saber mais.

Agora vamos visualizar qual a simbologia elétrica usada para representar o interruptor com três seções, confira.

Simbologia interruptor de três seções

Na imagem abaixo é possível visualizar a simbologia interruptor com três seções usadas em projetos elétricos, confira.

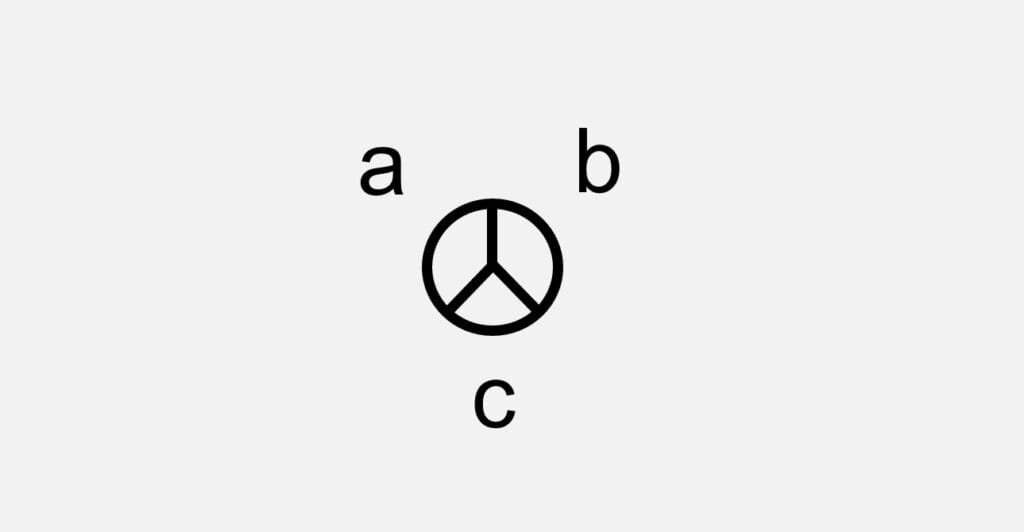

simbologia interruptor com três seções
simbologia elétrica para interruptores com três seções

Agora vamos visualizar qual a simbologia elétrica usada para representar o interruptor paralelo, confira.

Simbologia interruptor paralelo

Na imagem abaixo é possível visualizar a simbologia interruptor paralelo ou Three Way que é usada em projetos elétricos, confira.

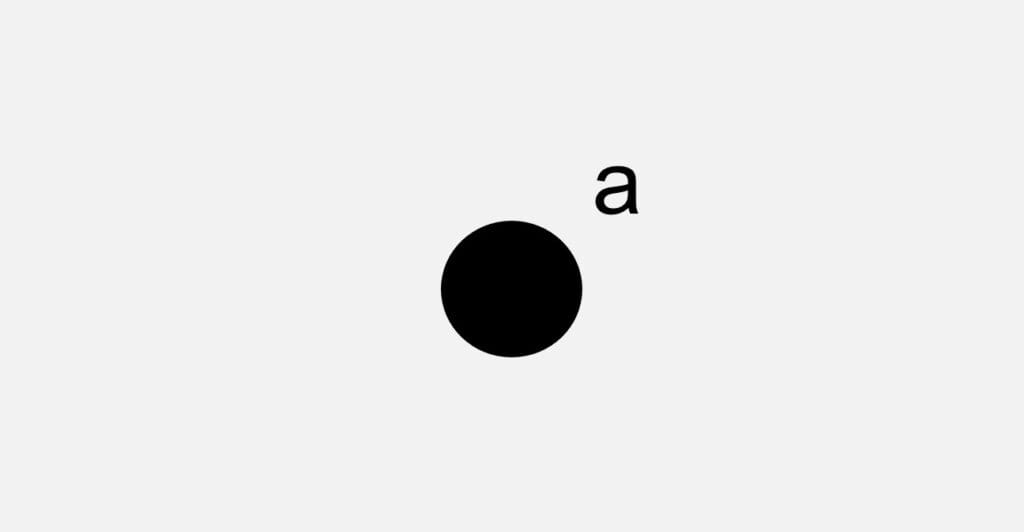

simbologia interruptor paralelo
simbologia elétrica para interruptores paralelos

Agora vamos visualizar qual a simbologia elétrica usada para representar o interruptor intermediário, confira.

Simbologia interruptor intermediário

Na imagem abaixo é possível visualizar a simbologia interruptor intermediário ou Four Way que é usada em projetos elétricos, confira.

simbologia interruptor intermediário ou Four Way
simbologia elétrica para interruptores intermediário ou Four Way

Agora vamos visualizar qual a simbologia usada para representar o interruptor de botão de campainha, confira.

Simbologia interruptor de botão de campainha

Na imagem abaixo é possível visualizar a simbologia interruptor de botão de campainha que é usada em projetos elétricos, confira.

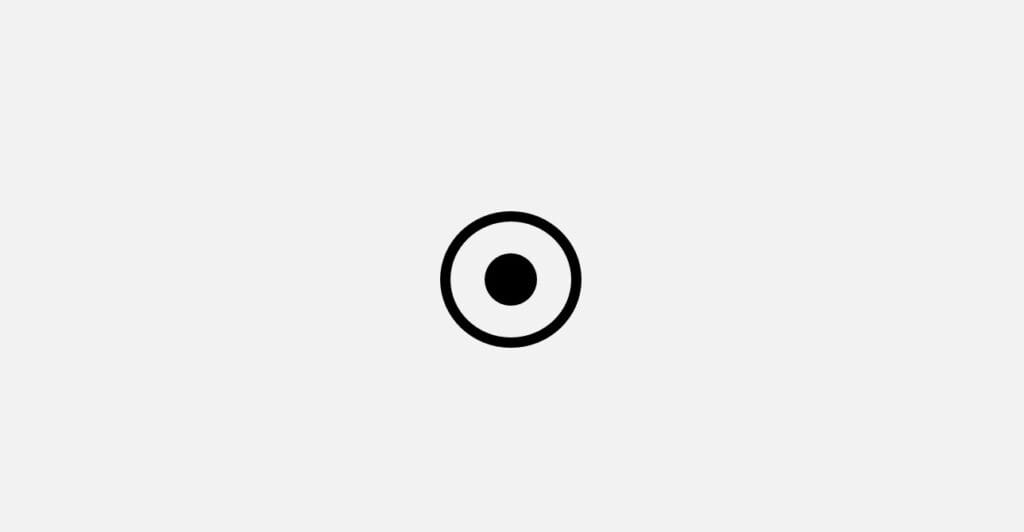

Simbologia interruptor botão campainha
Simbologia elétrica do interruptor do botão de campainha

Agora vamos visualizar qual a simbologia usada para representar o interruptor de botão de minuteria, confira.

Simbologia interruptor de botão de minuteria

Na imagem abaixo é possível visualizar a simbologia interruptor de botão de minuteria, confira.

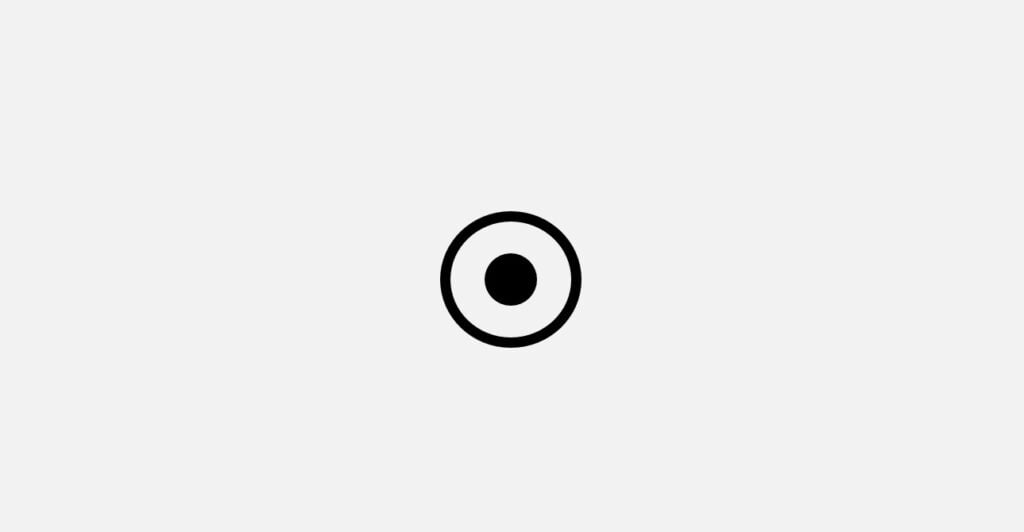

simbologia interruptor botão de minuteria
simbologia elétrica do interruptor do botão de minuteria

Mas antes de finalizar este artigo é importante relembrar que a NBR 54444 é uma norma antiga e foi cancelada sem substituição em 2014.

Porque a norma NBR 5444 foi cancelada

Essa norma foi cancelada pela ABNT por estar em formato extremamente antigo e desatualizado.

Porém, mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil, devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Mas a recomendação da ABNT, é a utilização das normas NBR IEC 60617  e NBR IEC 60417 .

Essas normas internacionais que ainda não foram traduzidas para o português.

Como toda simbologia deve ser especificada na legenda, a sugestão é que por enquanto deve-se adotar a simbologia simples e de conhecimento geral da norma cancelada.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.
