Você já conhece os tipos de simbologia de iluminação em planta baixa usada para projetos elétricos?

Neste artigo, você vai descobrir os 13 tipos de simbologia de iluminação em planta baixa usada para representar luminárias, refletores e lâmpadas em projetos elétricos.

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer esses tipos de simbologia elétrica.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

13 tipos de simbologia de iluminação em planta baixa para projetos elétricos

Neste artigo vamos mostrar como representar algumas simbologias elétricas para luminárias, refletores e lâmpadas.

Neste caso, é importante destacar que a letra minúscula usada na simbologia das luminárias, indica o ponto de comando e o número entre dois traços o circuito correspondente

No caso da arandela, deve-se indicar a altura da arandela e na simbologia elétrica do refletor devemos indicar a potência, tensão e o tipo de lâmpada.

Em pote com duas luminárias para iluminação externa é importante indicar as potências e o tipo de lâmpada.

E no caso da simbologia elétrica da minuteria, a norma orienta que o diâmetro seja igual ao do interruptor.

Vamos conhecer agora quem são esses 13 tipos de simbologia de iluminação em planta baixa para projetos elétricos

E vamos começar pela simbologia elétrica do ponto de luz no teto, confira abaixo.

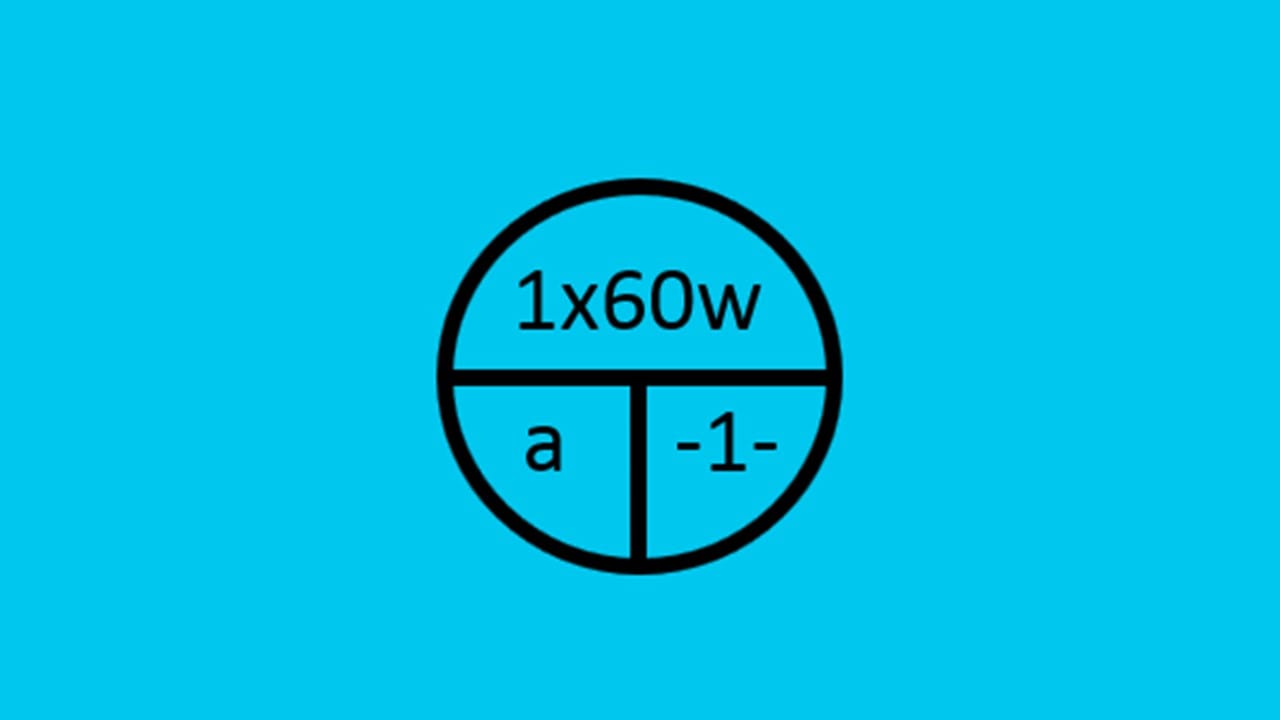

Simbologia de iluminação em planta baixa do ponto de luz no teto

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa para o ponto de luz no teto, confira.

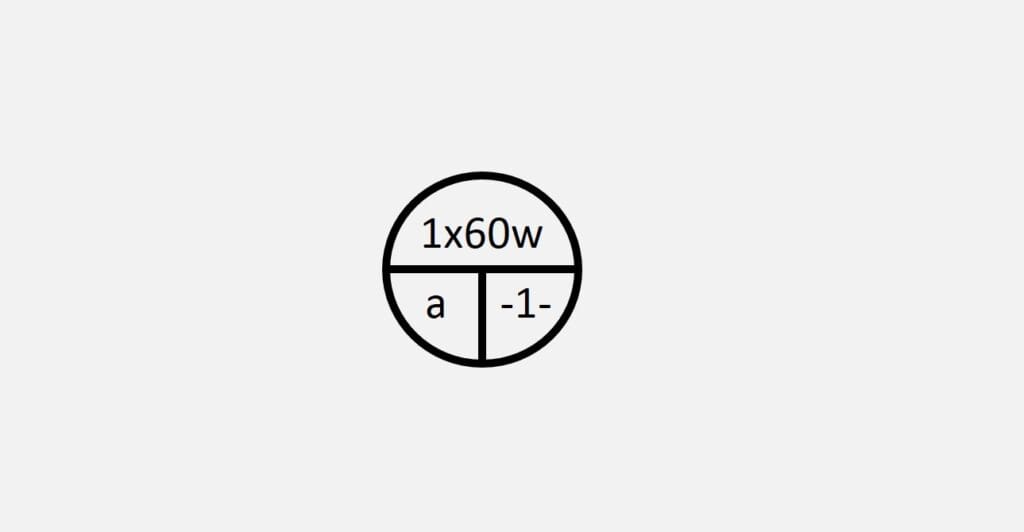

Tipo de simbologia de iluminação em planta baixa para ponto de luz no teto

Agora vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz na parede ou arandela, confira.

Simbologia de iluminação em planta baixa do ponto de luz na parede ou arandela

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa para o ponto de luz na parede ou arandela, confira.

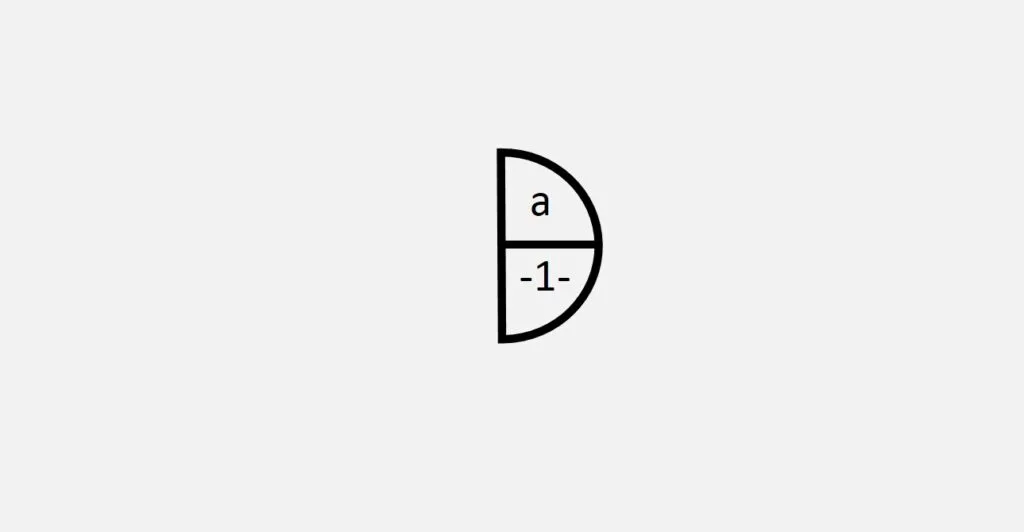

Tipo de simbologia de iluminação em planta baixa para ponto de luz na parede ou arandela

Antes de mostrar as outras simbologias elétricas, é importante destacar que nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

E se você tiver interesse, acesse o artigo acima para saber mais.

Então, vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz embutido no teto, confira.

Simbologia de iluminação em planta baixa do ponto de luz embutido no teto

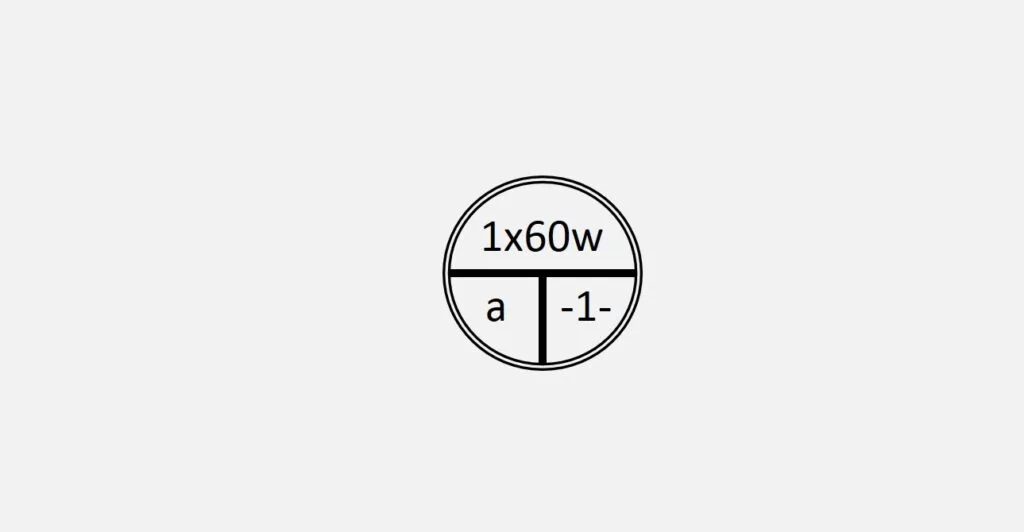

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de luz embutido no teto, confira.

Tipo de simbologia de iluminação em planta baixa para ponto de luz embutido no teto

Agora vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz tubular no teto, confira.

Simbologia de iluminação em planta baixa do ponto de luz tubular no teto

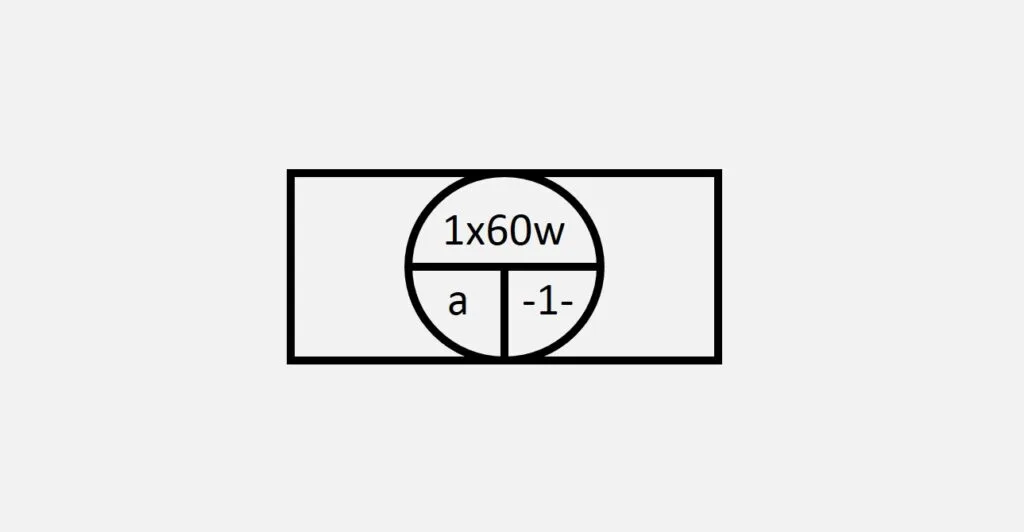

Observe que na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de luz tubular no teto, confira.

Simbologia de iluminação em planta baixa para ponto de luz tubular no teto

Agora vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz tubular na parede, confira.

Simbologia de iluminação em planta baixa do ponto de luz tubular na parede

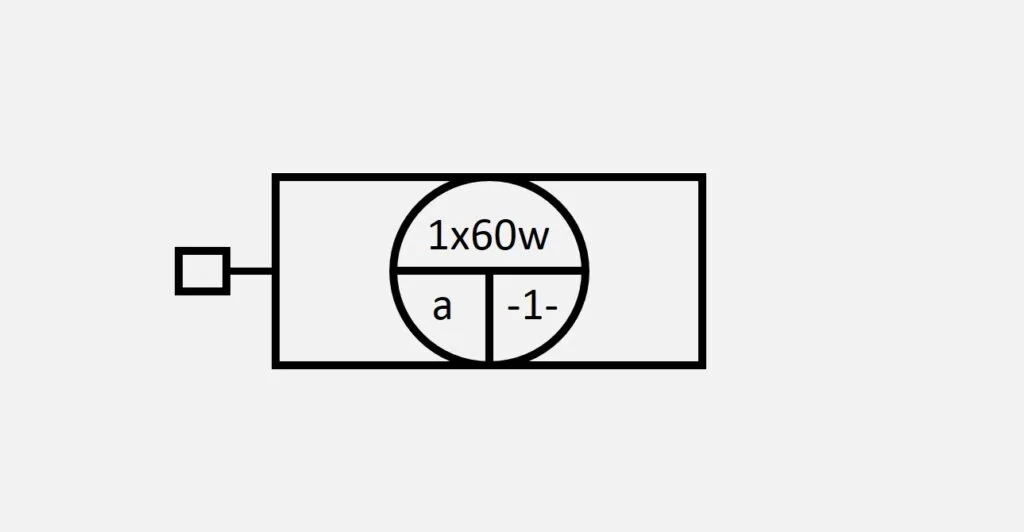

Observe que na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de luz tubular na parede, confira.

Agora vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz tubular embutido no teto, confira.

Simbologia de iluminação em planta baixa do ponto de luz tubular embutido no teto

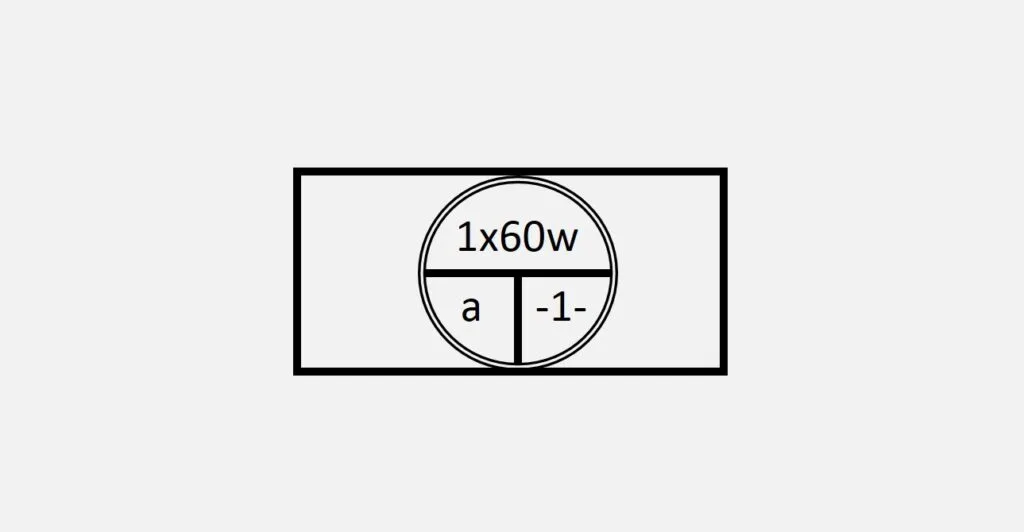

Observe que na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de luz tubular embutido no teto, confira.

Simbologia de iluminação em planta baixa para ponto de luz tubular embutido no teto

Agora vamos visualizar qual a simbologia de iluminação usada em projetos elétricos para representar o ponto de luz no teto em circuito vigia.

Simbologia de iluminação em planta baixa do ponto de luz no teto em circuito vigia (emergência)

Observe que na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de luz tubular embutido no teto, confira.

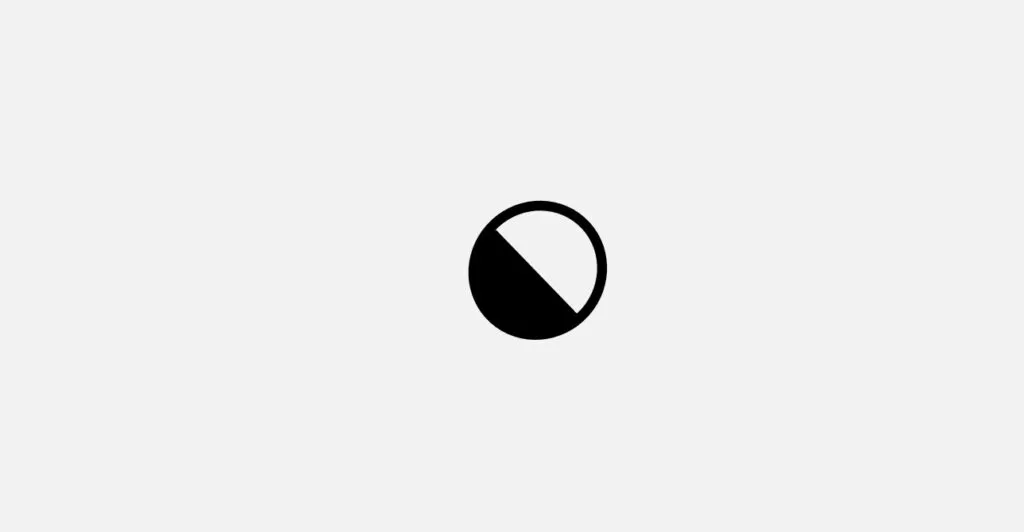

simbologia de iluminação em planta baixa para ponto de luz teto em circuito vigia de emergência

Agora vamos visualizar qual a simbologia de iluminação em planta baixa do ponto de circuito vigia na parede (emergência), confira.

Simbologia de iluminação em planta baixa do ponto de circuito vigia na parede (emergência)

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de circuito vigia na parede (emergência), confira.

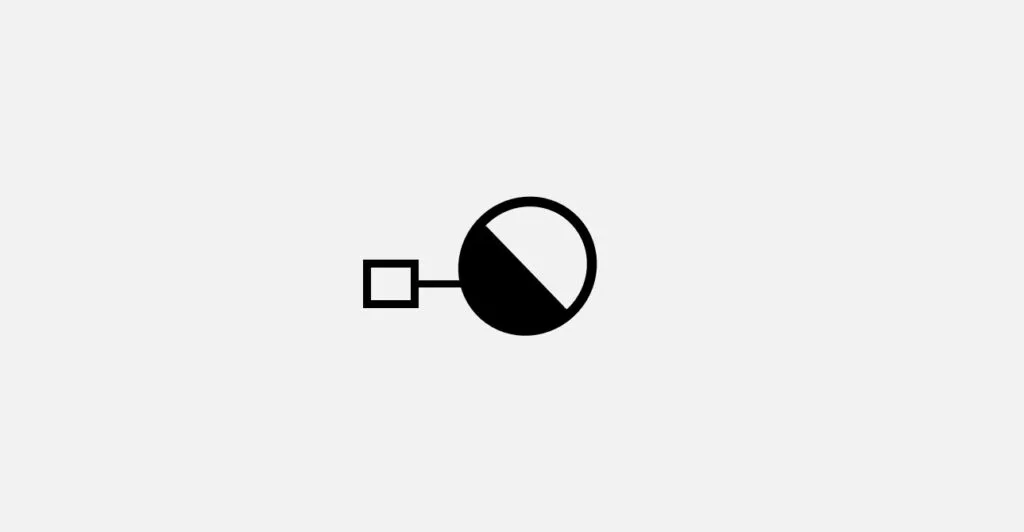

Tipo de simbologia de iluminação em planta baixa para ponto de circuito vigia na parede

Agora vamos visualizar qual a simbologia de iluminação em planta baixa do ponto de circuito vigia no teto em sistema tubular (emergência), confira.

Simbologia de iluminação em planta baixa do ponto de circuito vigia no teto em sistema tubular (emergência)

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do ponto de circuito vigia no teto em sistema tubular (emergência), confira.

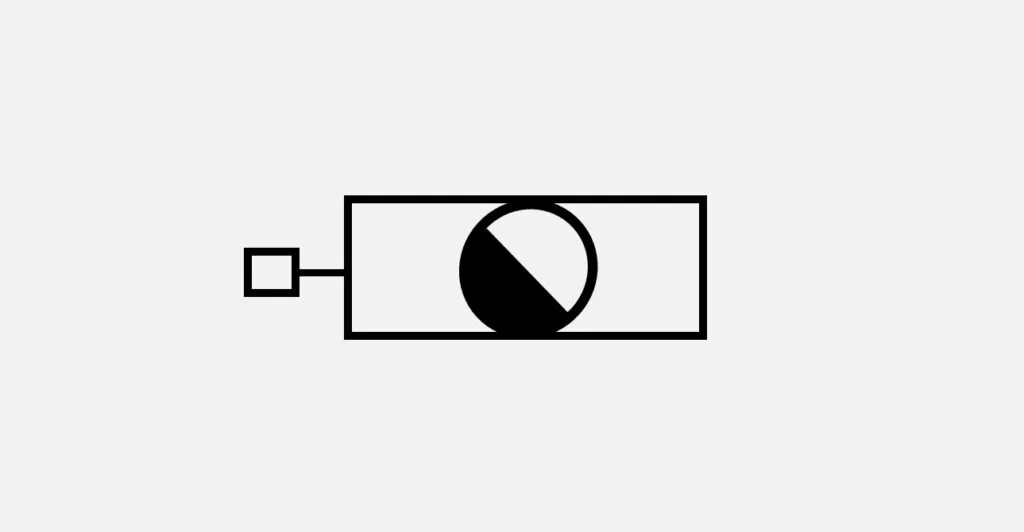

Tipo de simbologia de iluminação em planta baixa para ponto de circuito vigia no teto em sistema tubular

Agora vamos visualizar qual a simbologia de iluminação em planta baixa para sinalização de tráfego, confira.

Simbologia de iluminação em planta baixa de sinalização de tráfego

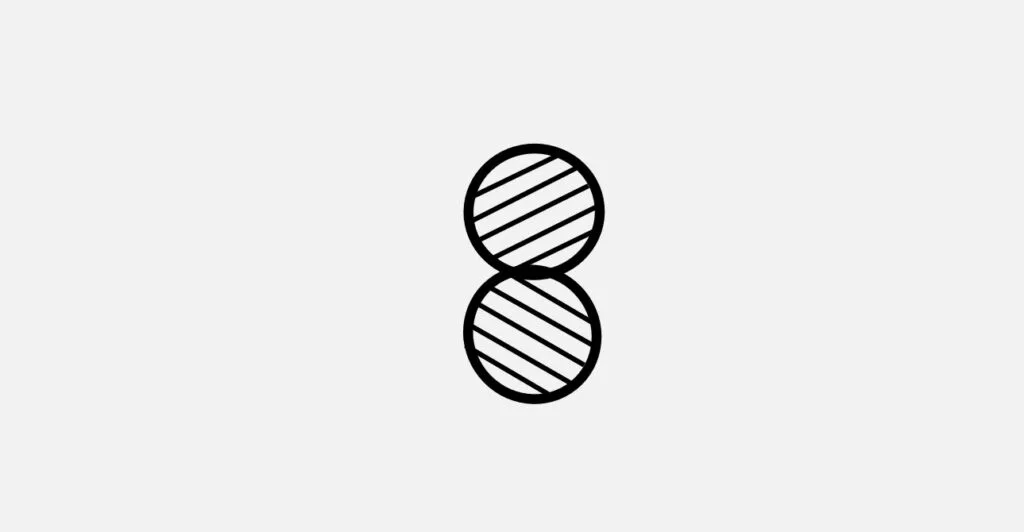

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa para a sinalização de tráfego.

Neste caso, estamos fazendo referência ao tipo de sinalização para rampas e ou localizado durante as entradas e outros locais, confira abaixo.

Agora vamos visualizar qual o tipo de simbologia de iluminação em planta baixa para lâmpada de sinalização, confira.

Simbologia de iluminação em planta baixa da lâmpada de sinalização

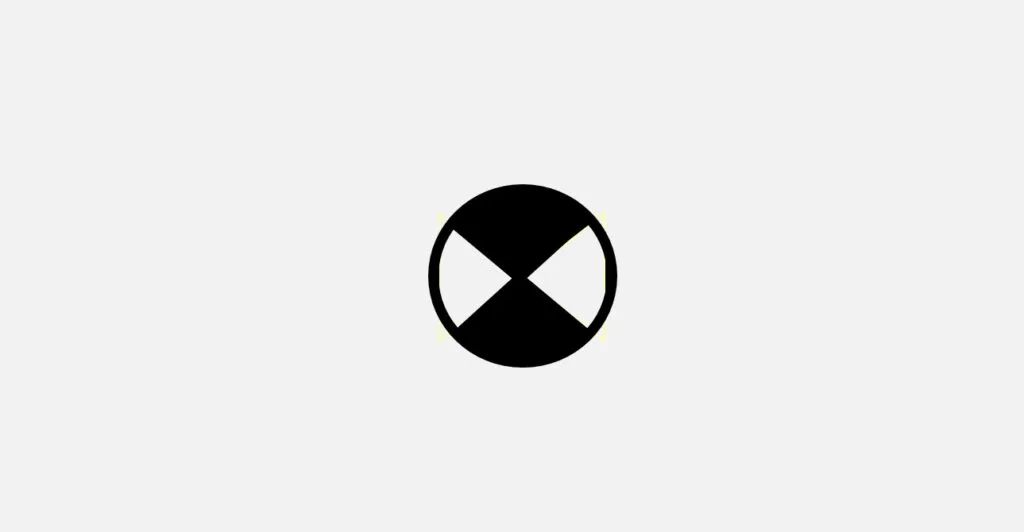

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa para a lâmpada de sinalização, confira abaixo.

Tipo de simbologia de iluminação em planta baixa para lâmpada de sinalização

Agora o nosso próximo passo é visualizar qual o tipo de simbologia usado para representar o refletor, confira abaixo.

Simbologia de iluminação em planta baixa para refletor

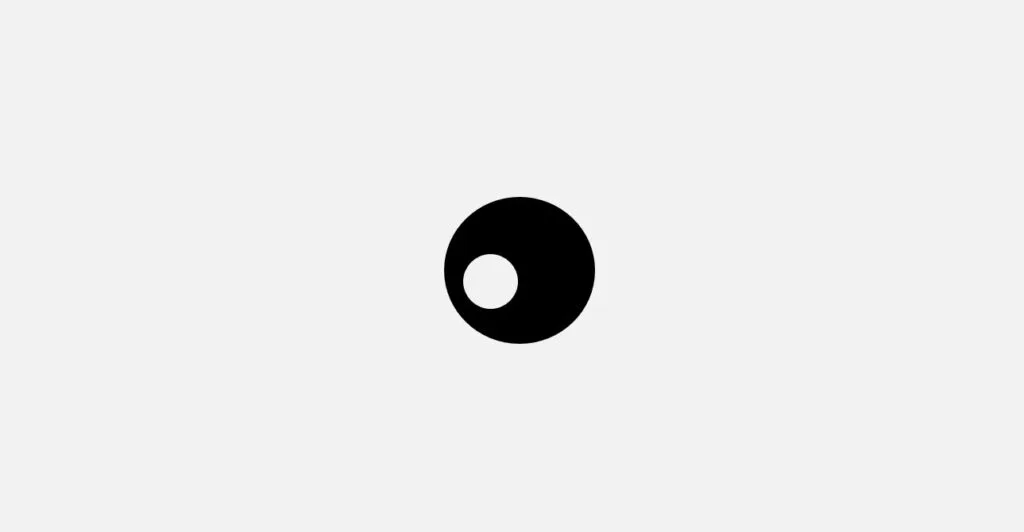

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa para o refletor, confira abaixo.

Agora o nosso próximo passo é visualizar qual o tipo de simbologia usado para representar duas luminárias para o tipo de iluminação externa, confira abaixo.

Simbologia de iluminação em planta baixa do poste com duas luminárias para iluminação externa

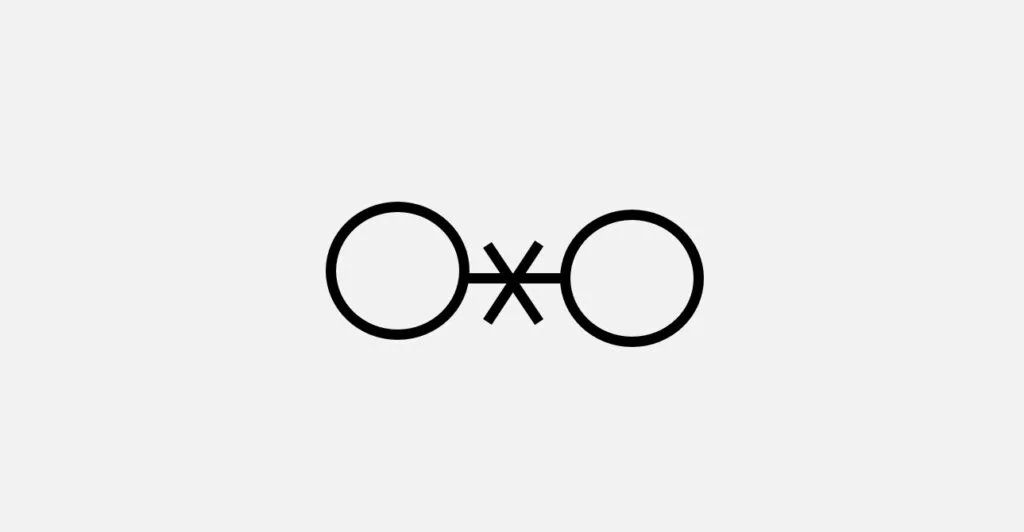

Na imagem abaixo é possível visualizar a simbologia de iluminação em planta baixa do poste com duas luminárias para iluminação externa, confira.

Simbologia de iluminação em planta baixa para poste com duas luminárias para iluminação externa

Mas antes de finalizar este artigo é importante relembrar que as simbologias elétricas acima são baseadas na norma NBR 54444.

E essa norma foi cancelada pela ABNT há alguns anos atrás, descubra abaixo porque isso aconteceu.

Norma NBR 5444 foi cancelada

Essa norma foi cancelada pela ABNT por foi  considerada extremamente antiga e desatualizada.

Mas, mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil.

Isso acontece devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Recomendação da ABNT

Neste caso, a recomendação da ABNT, é a utilização das normas NBR IEC 60617  e NBR IEC 60417 .

Como toda simbologia deve ser especificada na legenda, a sugestão é que por enquanto deve-se adotar a simbologia simples e de conhecimento geral da norma cancelada.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.
