Você já conhece os tipos de simbologia de projeto elétrico usados para condutores e eletrodutos?

Neste artigo, você vai descobrir os 19 tipos de simbologia elétrica usada para representar os condutores fase, neutro, terra e retorno e eletrodutos usados em projetos elétricos.

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer esses tipos de simbologia de projeto elétrico.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

19 tipos de simbologia de projeto elétrico

Vamos começar esse artigo mostrando os tipos de simbologia elétrica usadas para representar os condutores de fase, neutro, terra e retorno.

Por isso é importante destacar que cada traço representa um condutor.

E neste caso, deve-se indicar a seção, o número de condutores, o número do circuito e a seção dos condutores, exceto se forem de eletroduto 1,5 mm².

Por isso, vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor fase, confira abaixo

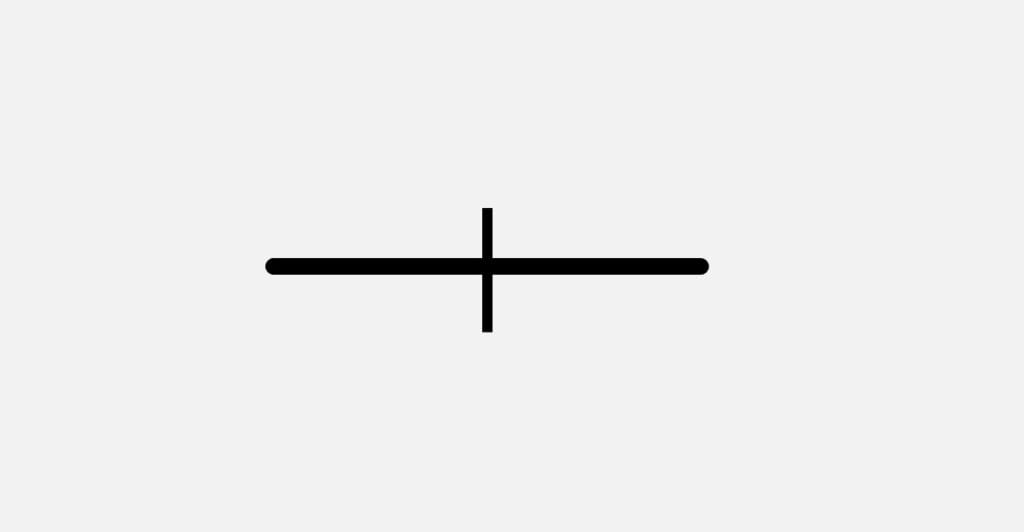

Simbologia de projeto elétrico para condutor fase

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor fase, confira.

Tipo de simbologia de projeto elétrico para condutor de fase

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor neutro, confira.

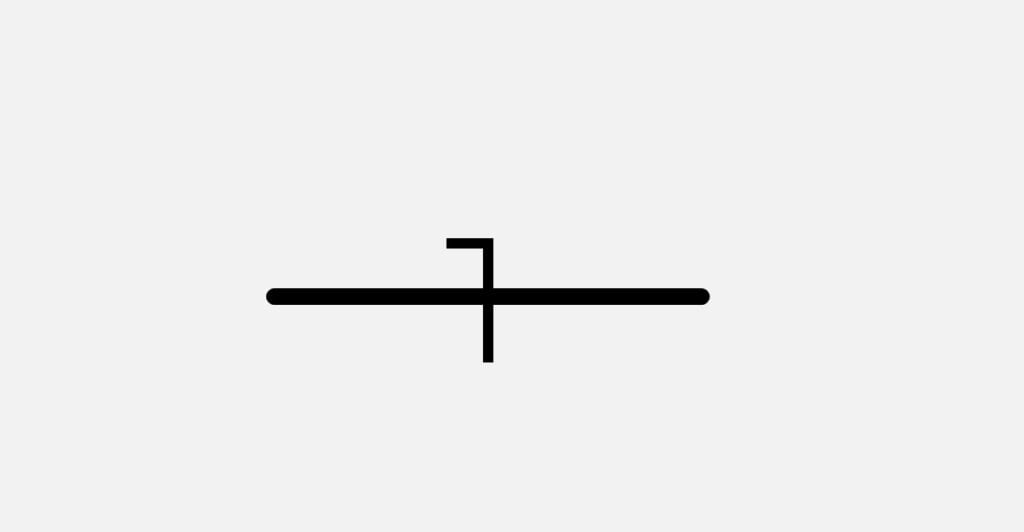

Simbologia de projeto elétrico para condutor neutro

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor neutro, confira.

Tipo de simbologia de projeto elétrico para condutor de neutro

É importante destacar que nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

Se você tiver interesse, acesse o artigo acima para saber mais.

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor terra, confira.

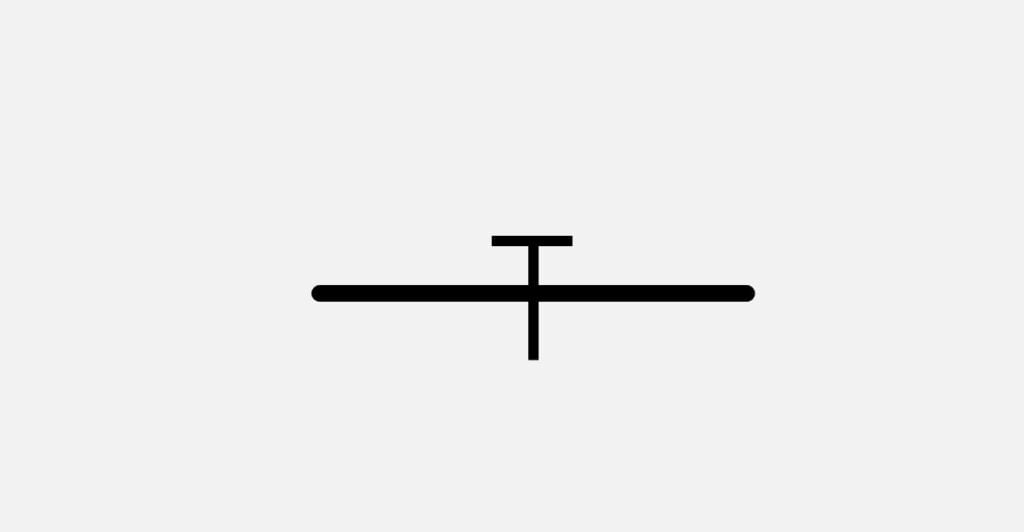

Simbologia de projeto elétrico para condutor terra

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor terra, confira.

Tipo de simbologia de projeto elétrico para condutor terra

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor de retorno, confira.

Simbologia de projeto elétrico para condutor de retorno

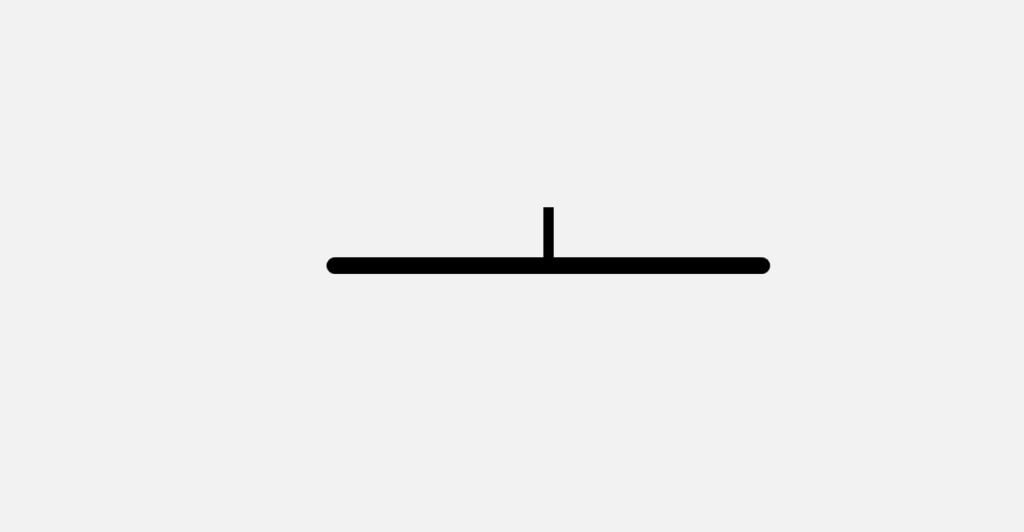

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor de retorno, confira.

Tipo de simbologia de projeto elétrico para condutor de retorno

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor de retorno, confira.

Simbologia de projeto elétrico para condutor fase de campainha

É importante destacar que a recomendação da norma é que se a seção do condutor da campainha for maior, deve indicá-la no projeto elétrico.

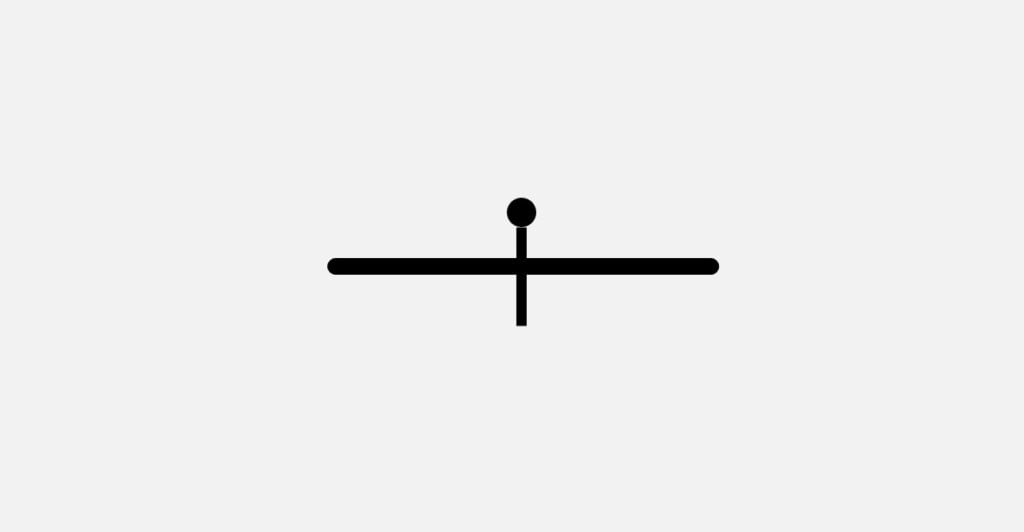

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor de fase para campainha com seção 1,0 mm², confira.

Tipo de simbologia de projeto elétrico para condutor de fase para campainha

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor neutro para campainha, confira.

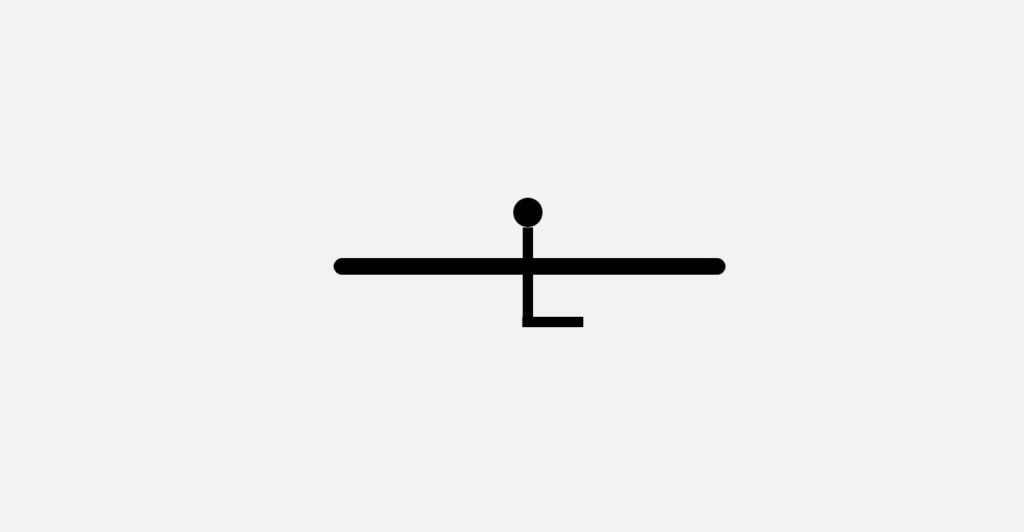

Simbologia de projeto elétrico para condutor neutro de campainha

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor de fase para campainha com seção 1,0 mm², confira.

Tipo de simbologia de projeto elétrico para condutor neutro para campainha

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor terra para campainha, confira.

Simbologia de projeto elétrico para condutor de retorno para campainha

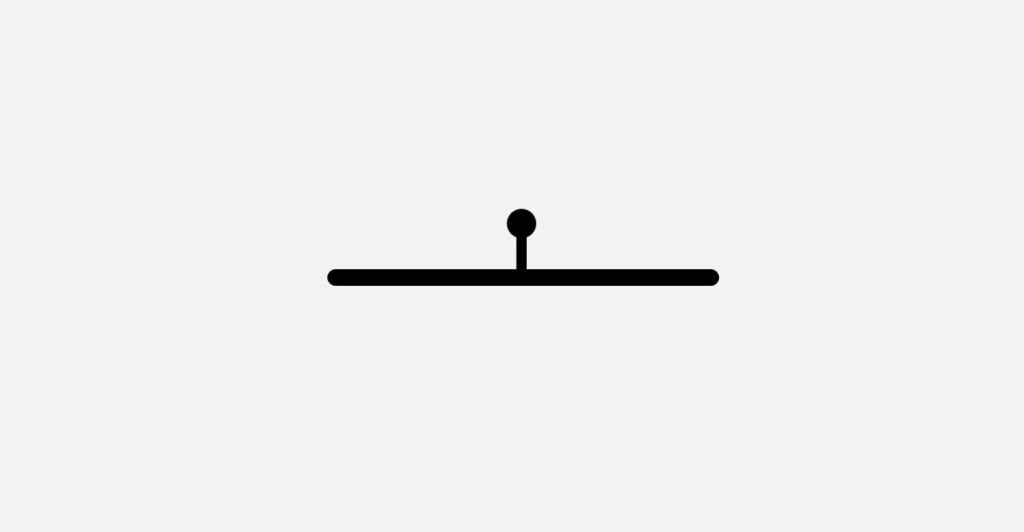

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor de retorno para campainha com seção 1,0 mm², confira.

Tipo de simbologia de projeto elétrico para condutor de retorno para campainha

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor positivo no interior do eletroduto.

Simbologia de projeto elétrico para condutor positivo

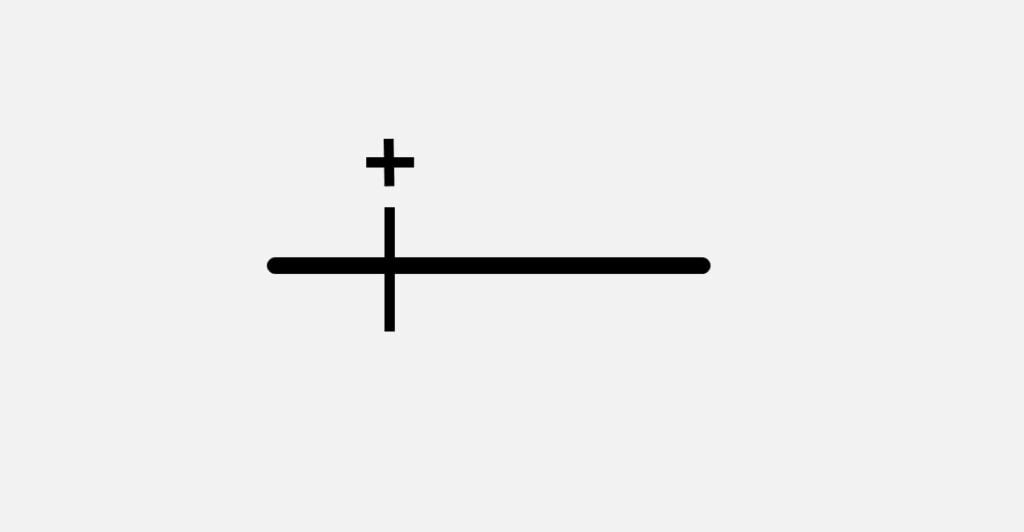

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor positivo no interior do eletroduto.

Tipo de simbologia de projeto elétrico para condutor positivo

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o condutor negativo no interior do eletroduto, confira.

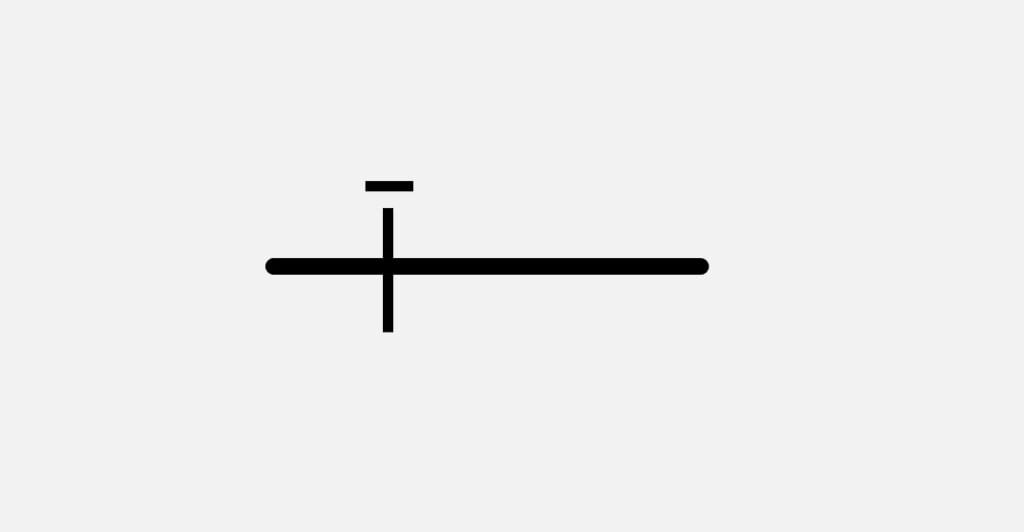

Simbologia de projeto elétrico para condutor negativo

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o condutor negativo no interior do eletroduto.

Tipo de simbologia de projeto elétrico para condutor negativo

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar a cordoalha de aterramento, confira.

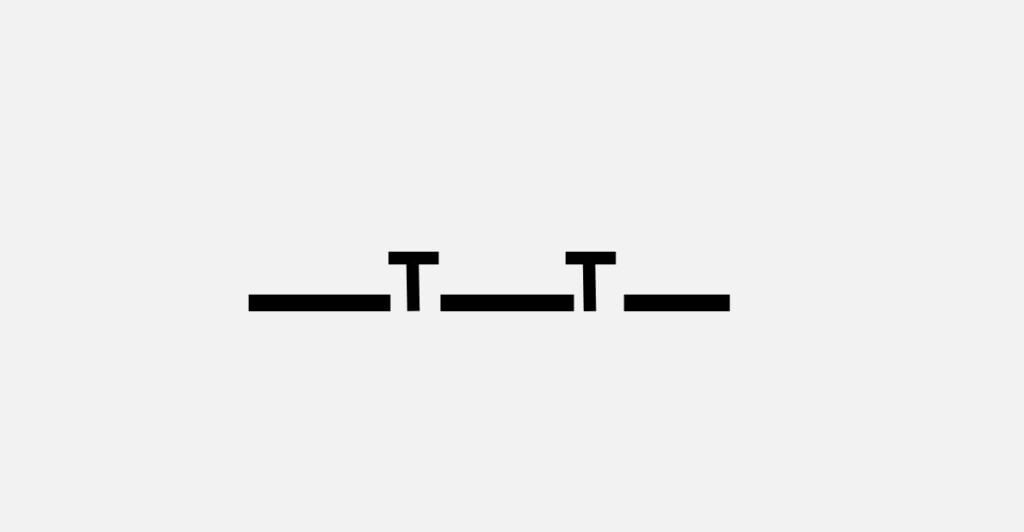

Simbologia de projeto elétrico para cordoalha de aterramento

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar a cordoalha de aterramento, confira.

Tipo de simbologia de projeto elétrico para cordoalha de aterramento

Na simbologia elétrica da cordoalha de aterramento, a norma ainda orienta indicar a seção que será utilizada.

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar a caixa de passagem no piso, confira.

Simbologia de projeto elétrico para a caixa de passagem no piso

Neste caso, as dimensões das caixas de passagem devem ser dadas em mm, e a caixa de passagem da parede deve indicar a altura e se necessário fazer detalhe (dimensões em mm).

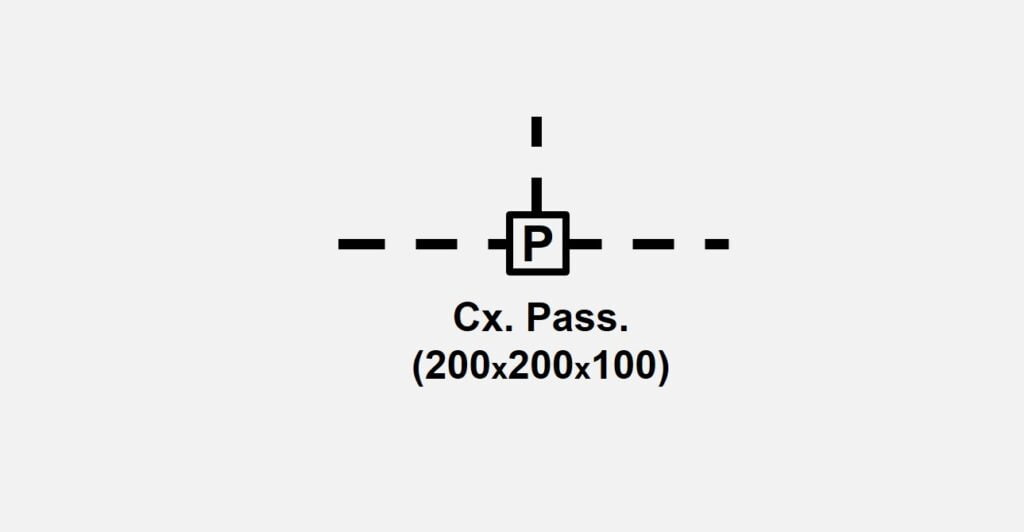

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar a caixa de passagem no piso, confira.

Tipos de simbologia de projeto elétrico para caixa de passagem no piso

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar a caixa de passagem no teto, confira.

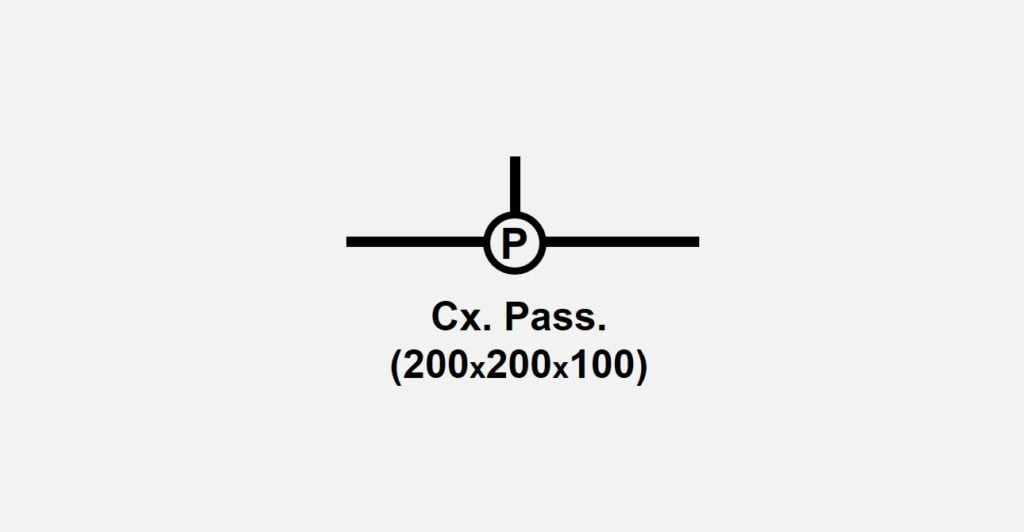

Simbologia de projeto elétrico para a caixa de passagem no teto

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar a caixa de passagem no teto, confira.

Tipos de simbologia de projeto elétrico para caixa de passagem no teto

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar a caixa de passagem na parede, confira.

Simbologia de projeto elétrico para a caixa de passagem na parede

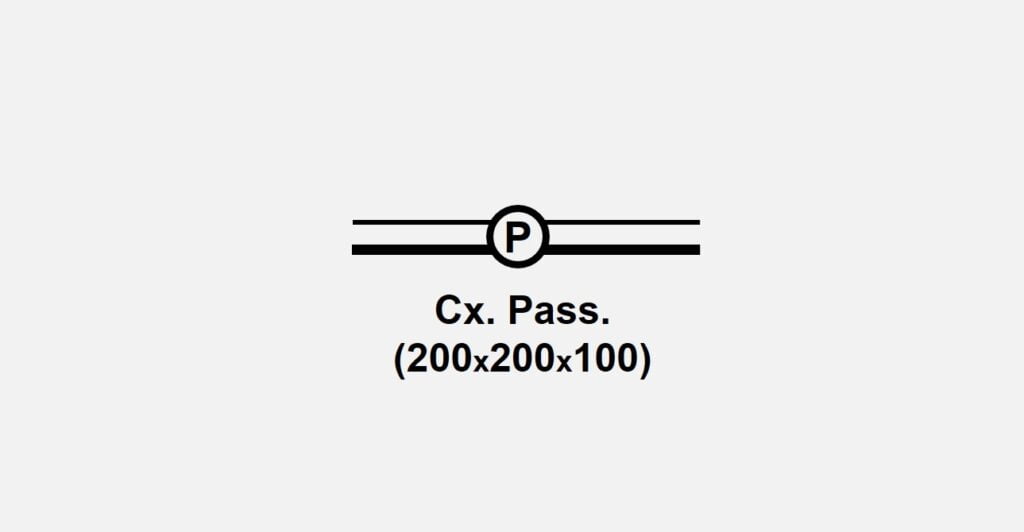

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar a caixa de passagem na parede, confira.

Tipos de simbologia de projeto elétrico para caixa de passagem na parede

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto embutido no teto ou parede, confira.

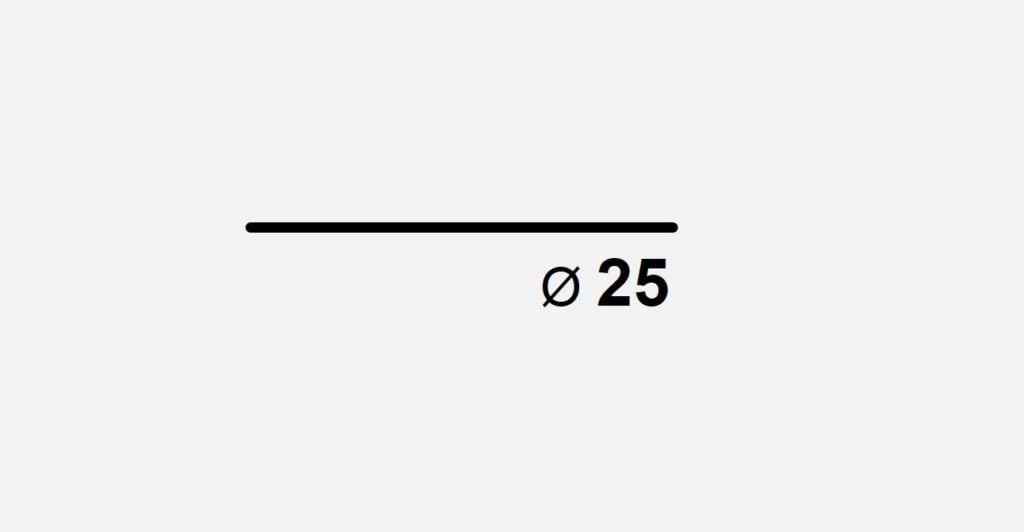

Simbologia de projeto elétrico para eletroduto embutido no teto ou parede

É importante destacar que nos eletrodutos, para todas as dimensões em mm deve se indicar a seção, se esta não for de 15 mm.

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar eletroduto embutido no teto ou parede, confira.

Tipo de simbologia de projeto elétrico para eletroduto embutido no teto ou parede

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto embutido no piso, confira.

Simbologia de projeto elétrico para eletroduto embutido no piso

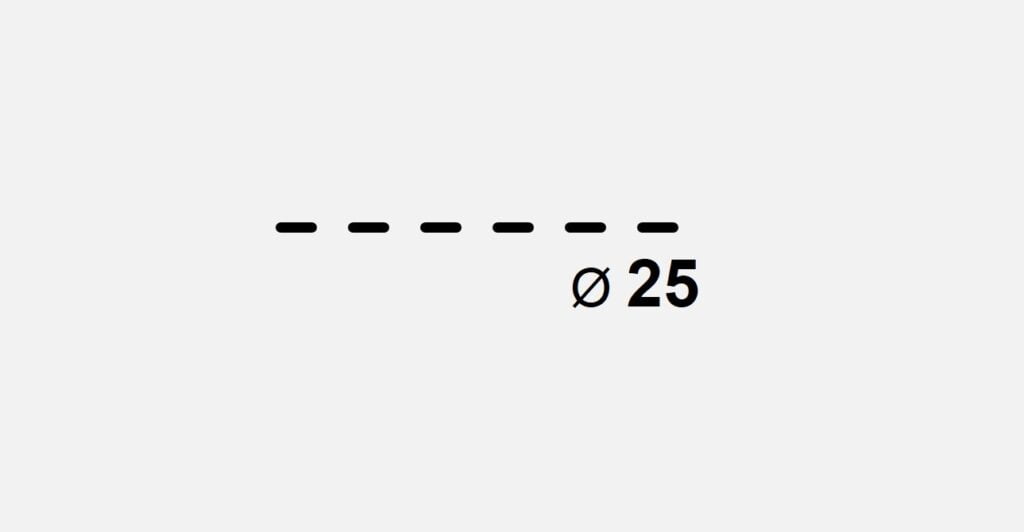

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar eletroduto embutido no piso, confira.

Tipo de simbologia de projeto elétrico para eletroduto embutido no piso

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto que sobe, confira.

Simbologia de projeto elétrico para eletroduto que sobe

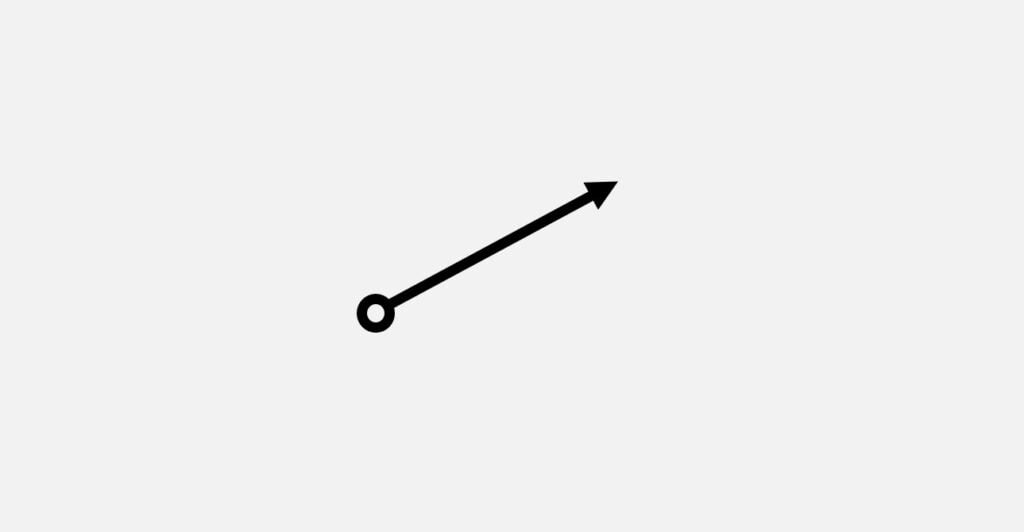

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o eletroduto que sobe, confira.

Tipo de simbologia de projeto elétrico para eletroduto que sobe

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto que desce, confira.

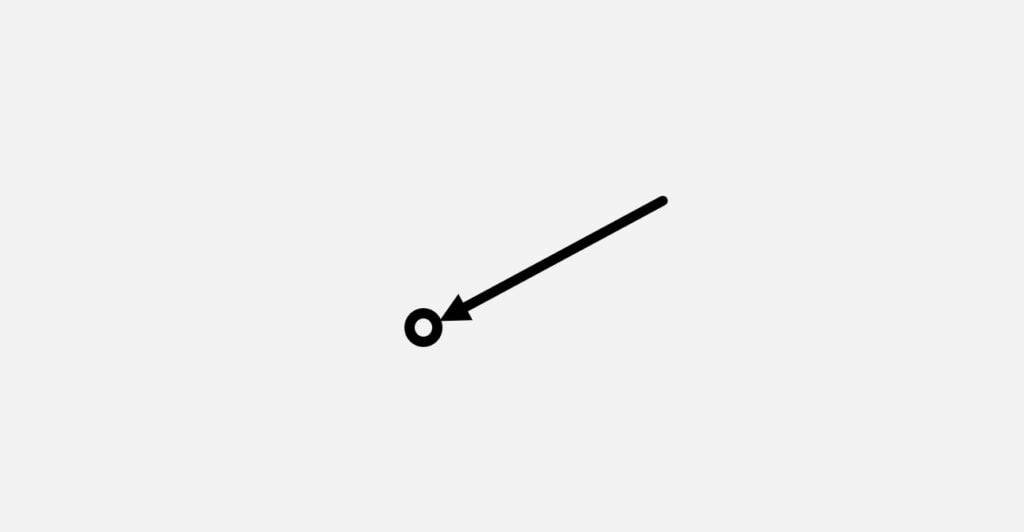

Simbologia de projeto elétrico para eletroduto que desce

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o eletroduto que desce, confira.

Tipo de simbologia de projeto elétrico para eletroduto que desce

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto que desce, confira.

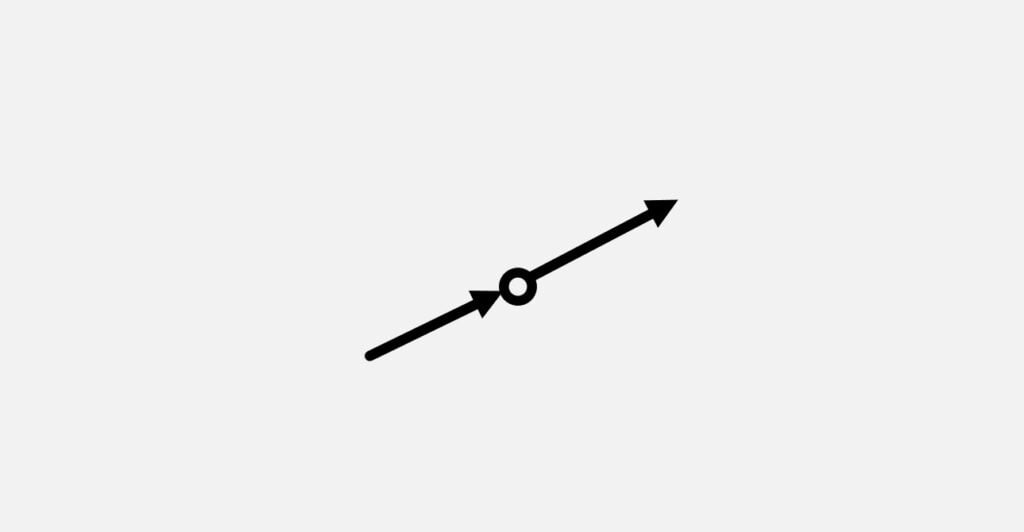

Simbologia de projeto elétrico para eletroduto que passa subindo

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o eletroduto que passa subindo, confira.

Tipo de simbologia de projeto elétrico para eletroduto que passa subindo

Agora vamos visualizar qual a simbologia elétrica que deve ser usada em projetos elétricos para representar o eletroduto que passa descendo, confira.

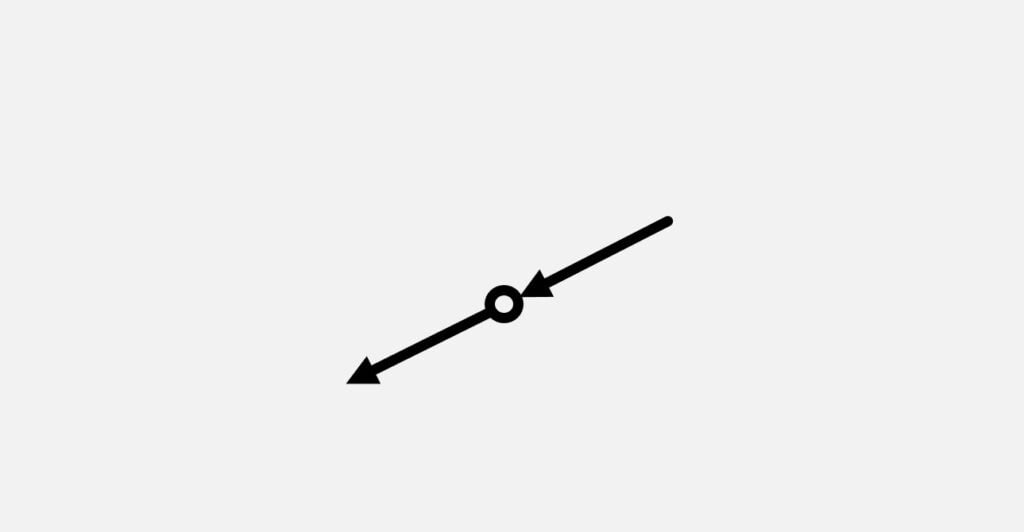

Simbologia de projeto elétrico para eletroduto que passa descendo

Na imagem abaixo é possível visualizar a simbologia de projeto elétrico usada para representar o eletroduto que passa descendo, confira.

Tipo de simbologia de projeto elétrico para eletroduto que passa descendo

Antes de finalizar este artigo é importante relembrar que as simbologias elétricas acima são baseadas na norma NBR 54444.

E essa norma é antiga e foi cancelada sem substituição em 2014.

Porque a norma NBR 5444 foi cancelada

Essa norma foi cancelada pela ABNT por estar em formato extremamente antigo e desatualizado.

Porém, mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil, devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Mas a recomendação da ABNT, é a utilização das normas NBR IEC 60617  e NBR IEC 60417 .

Essas normas internacionais que ainda não foram traduzidas para o português.

Como toda simbologia deve ser especificada na legenda, a sugestão é que por enquanto deve-se adotar a simbologia simples e de conhecimento geral da norma cancelada.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.
