Você já conhece os tipos de simbologia de tomadas e telefones mais usados em projetos elétricos?

Neste artigo, você vai descobrir os 7 tipos de simbologia elétrica usada para representar os as tomadas e telefones em projetos elétricos.

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer esses tipos de simbologia de tomadas e telefones.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

7 tipos de simbologia de tomadas e telefones

Neste artigo, vamos mostrar os quatro tipos de tomadas usadas em projetos elétricos e outro tipos de simbologias para telefones.

Neste caso, a simbologia elétrica das tomadas deverá ser usada, indicando a potência da tomada ao lado em VA (exceto se for de 100 VA).

Em projetos elétricos, deve-se indicar também o número do circuito correspondente e a altura da tomada.

E se for diferente da normalizada; se a tomada for de força, indicar o número de W ou kW.

Uma observação importante da norma, é especificar a altura da tomada de saída para telefone externo na parede.

Por isso, vamos começar agora explicando o tipo de simbologia de tomadas baixas na parede, confira abaixo.

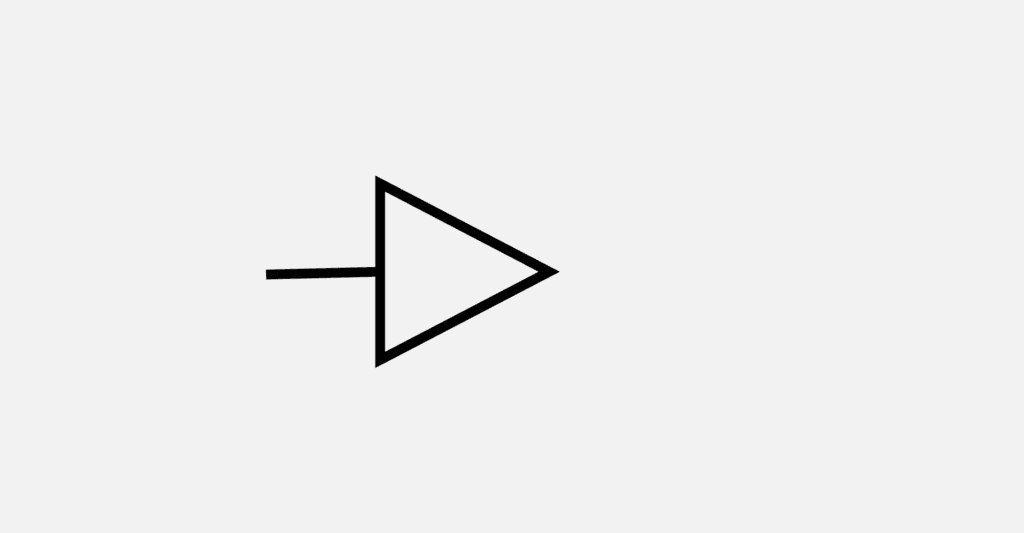

Simbologia de tomadas baixas na parede

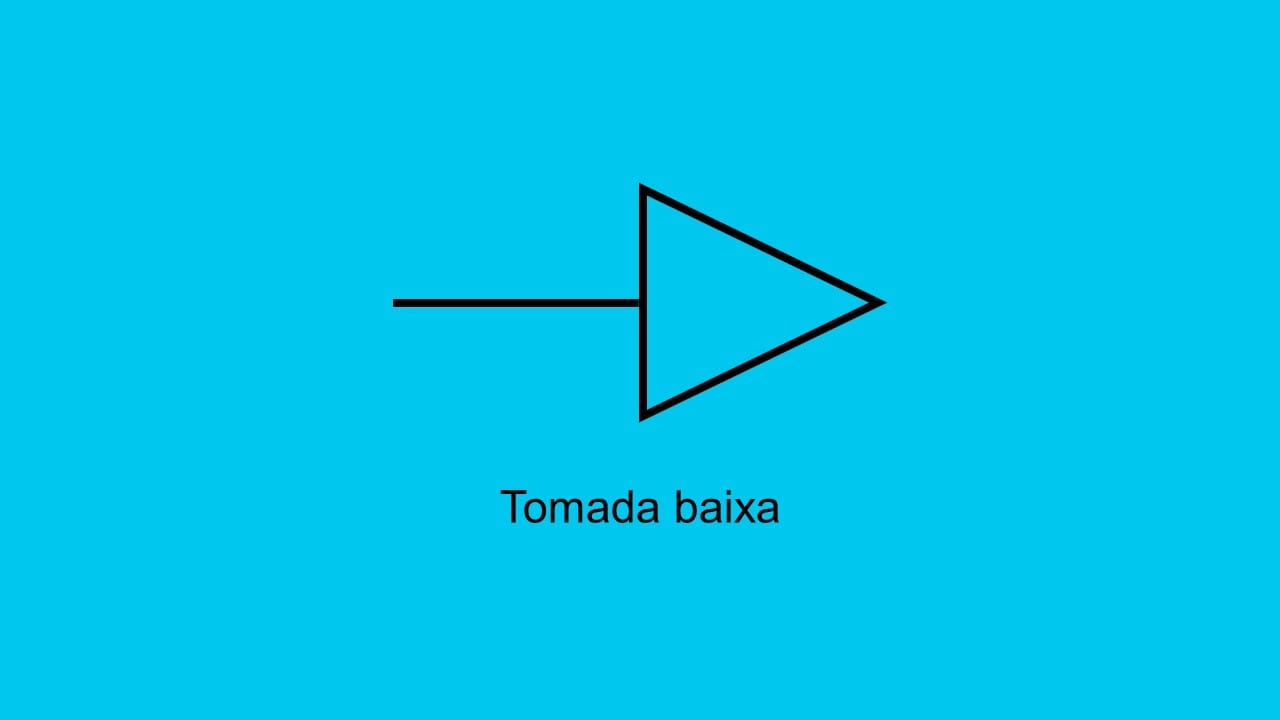

Na imagem abaixo é possível visualizar a simbologia de tomadas baixas na parede que são instaladas a partir de 30 centímetros do piso acabado, confira.

tipo de simbologias de tomadas altas

Agora vamos visualizar qual a simbologia de tomadas usada em projetos elétricos para representar a tomada em uma altura média, confira.

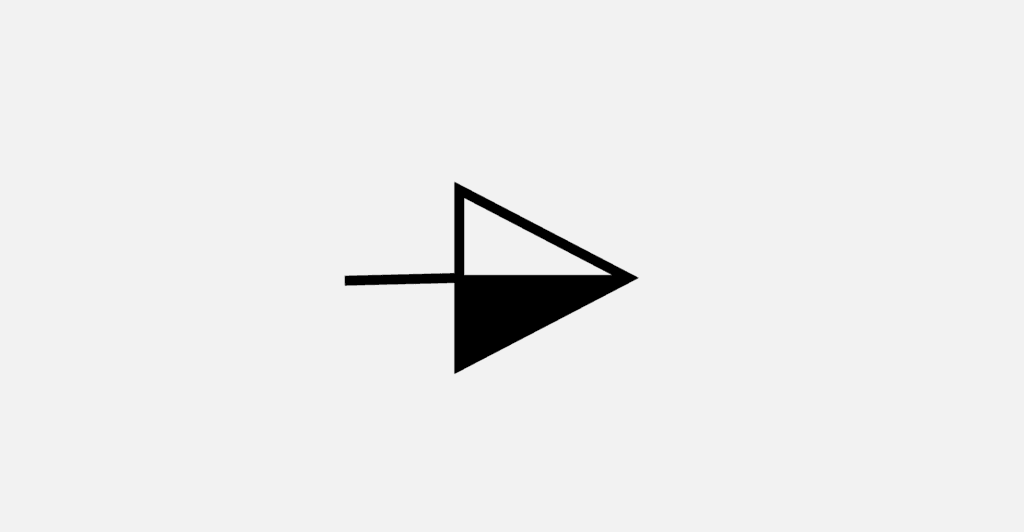

Simbologia de tomadas médias nas parede

Na imagem abaixo é possível visualizar a simbologia de tomadas médias na parede que são instaladas geralmente a partir de um metro e 30 centímetros do piso acabado, confira.

tipo de simbologias de tomadas medias

Nós já fizemos um artigo completo explicando os 64 tipos de simbologia elétrica usada em projetos elétricos.

Se você tiver interesse, acesse o artigo acima para saber mais.

Agora vamos visualizar qual a simbologia de tomadas usada em projetos elétricos para representar a tomada em uma altura mais alta, confira.

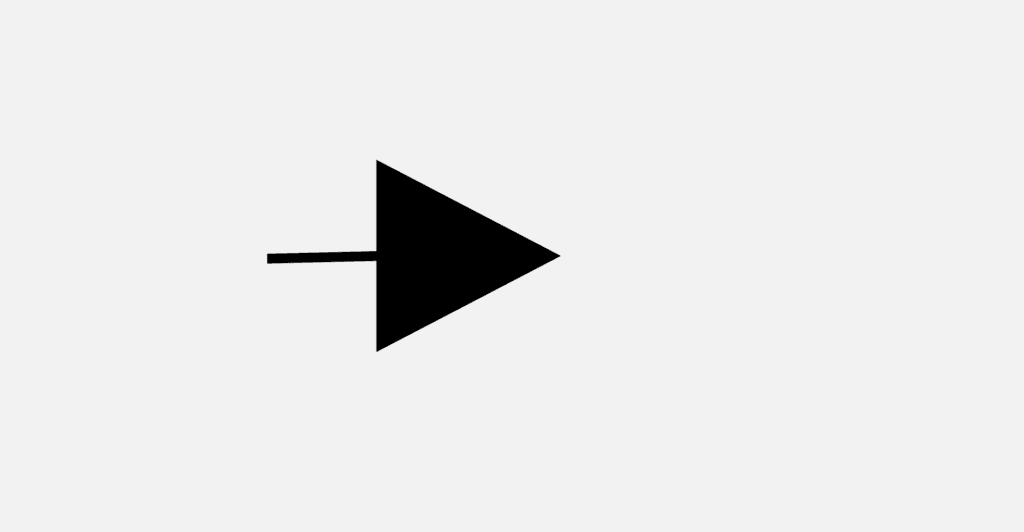

Simbologia de tomadas altas

Na imagem abaixo é possível visualizar a simbologia de tomadas altas na parede que são instaladas geralmente a partir de dois metros do piso acabado, confira.

tipo de simbologias de tomadas altas

Agora vamos visualizar qual a simbologia de tomadas usada em projetos elétricos para representar a tomada no piso, confira.

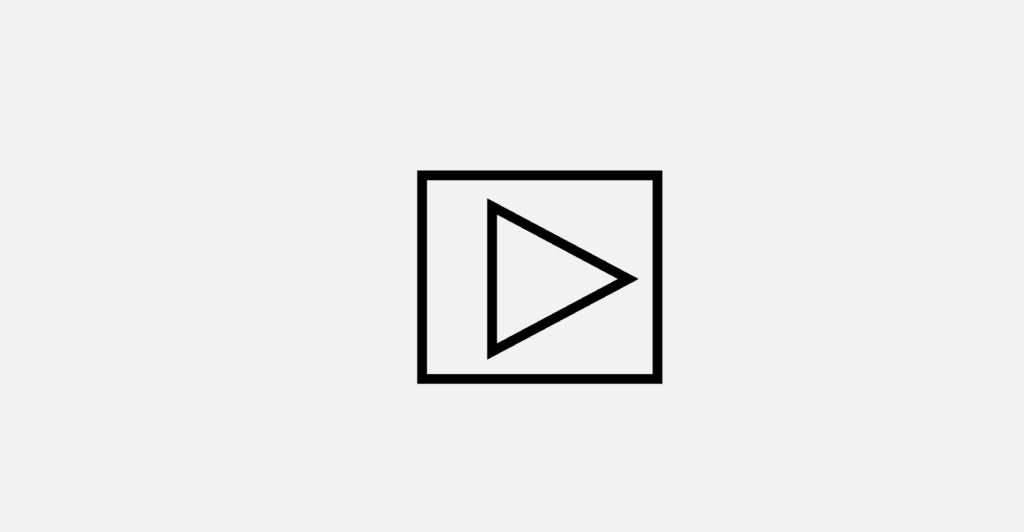

Simbologia de tomadas no piso

Na imagem abaixo é possível visualizar a simbologia de tomadas no piso, confira.

tipo de simbologias de tomadas no piso

Além das simbologias de tomadas citadas acima, temos também os tipos de simbologia para telefones.

Por isso, vamos visualizar qual a simbologia para representar a saída de telefone interno, confira.

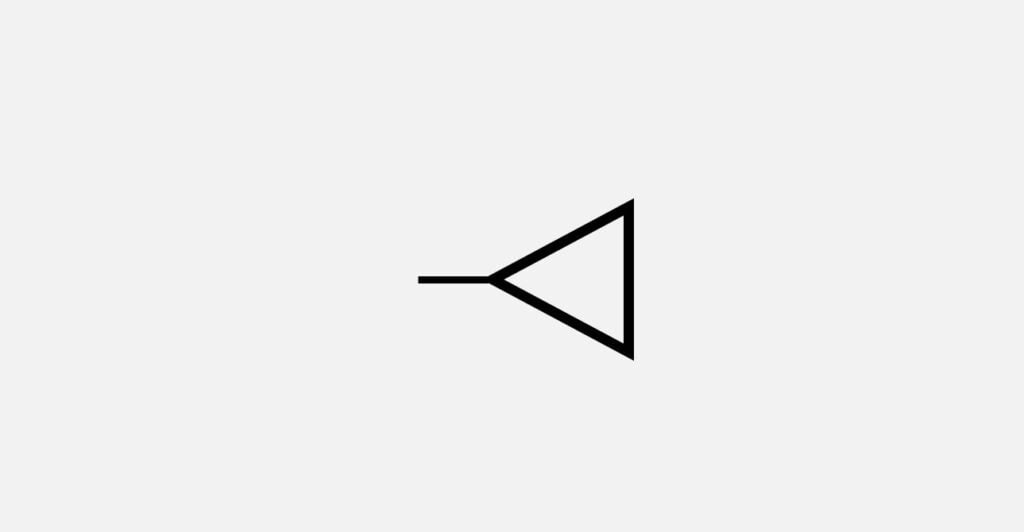

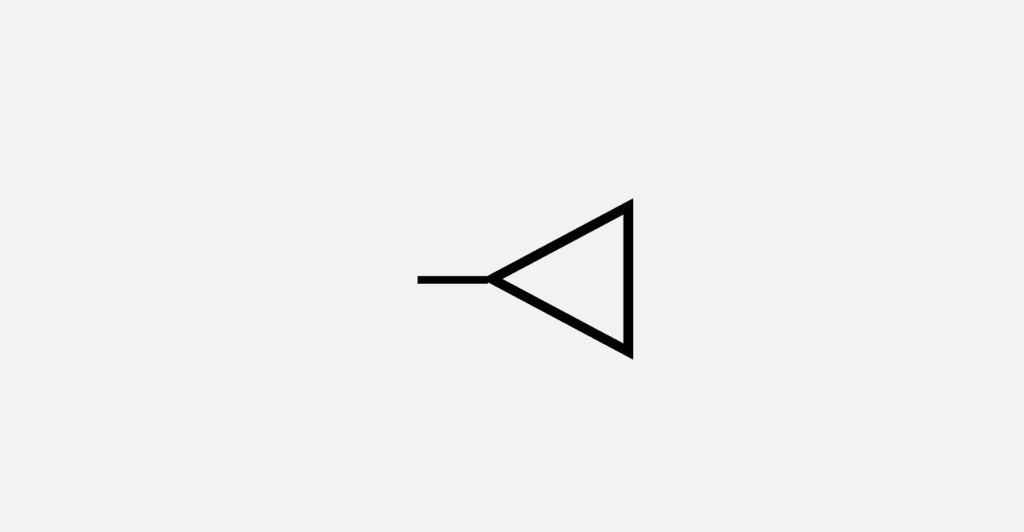

Simbologia de saída para telefone interno na parede

Na imagem abaixo é possível visualizar a simbologia de saída para telefone interno na parede, confira, confira.

tipo de simbologia de telefone interno

Agora vamos visualizar qual a simbologia de saída para telefone externo na parede, confira abaixo.

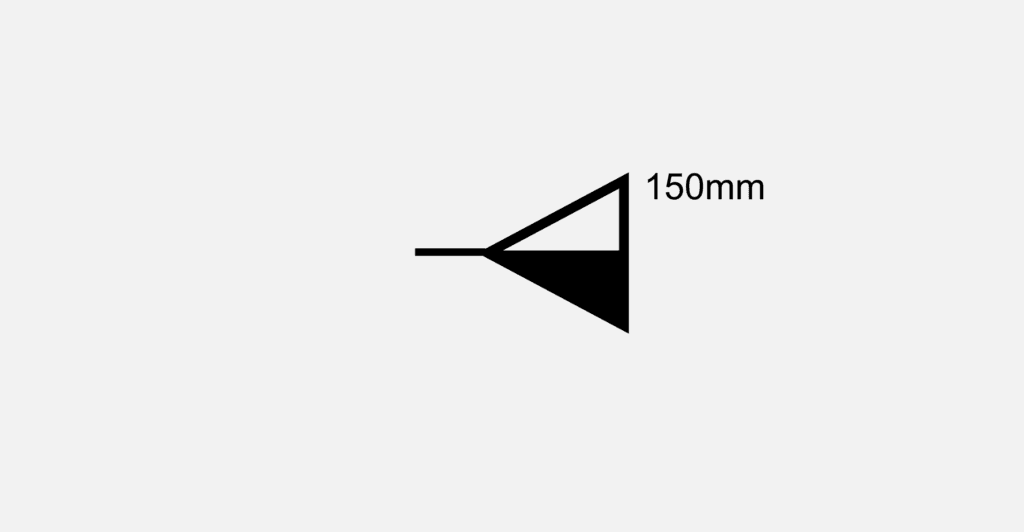

Simbologia de saída para telefone externo parede

Na imagem abaixo é possível visualizar a simbologia de saída para telefone externo na parede com altura “h”, confira, confira.

tipo de simbologia de telefone externo com altura

Agora vamos visualizar qual a simbologia de saída para telefone externo na parede, confira abaixo.

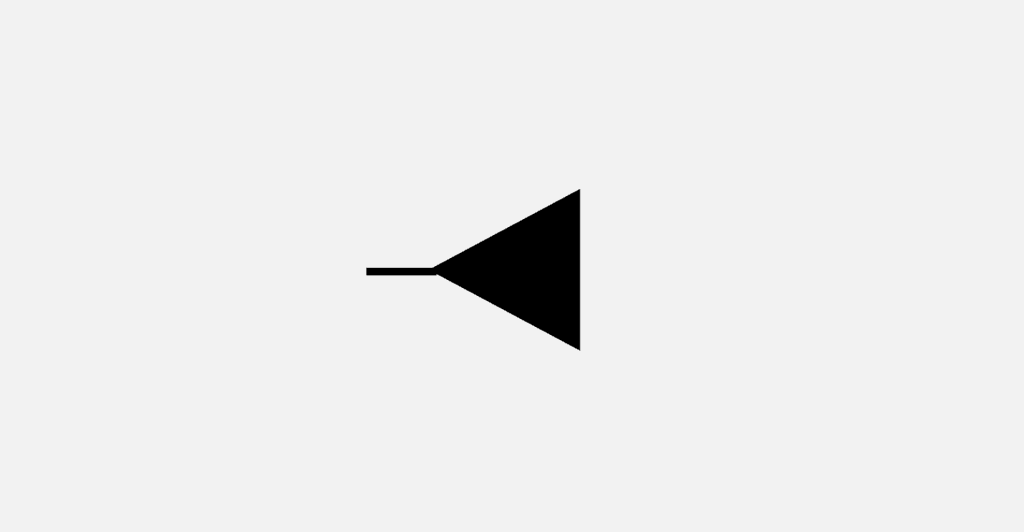

Simbologia de saída para telefone externo na parede

Na imagem abaixo é possível visualizar a simbologia de saída para telefone externo na parede, confira abaixo.

tipo de simbologia de telefone externo

Mas antes de finalizar este artigo é importante destacar que ele faz parte de uma série de artigos publicados sobre simbologias elétricas.

E neste caso, essas simbologias acima são baseadas na norma NBR 54444.

E essa norma foi cancelada pela ABNT há alguns anos atrás, e vamos entender isso agora.

Norma NBR 5444 cancelada

Essa norma foi cancelada pela ABNT por estar em formato extremamente antigo e desatualizado.

Mas, mesmo tendo sido cancelada, ainda permanece o uso dessa simbologia elétrica no Brasil.

Descubra abaixo porque alguns projetistas ainda utilizam essas simbologias.

Simbologia de tomadas NBR 5444

Isso acontece devido a sua simplicidade e por não existir uma norma brasileira em vigor.

Neste caso, a recomendação da ABNT, é a utilização das normas NBR IEC 60617  e NBR IEC 60417 .

Orientação sobre os tipos de simbologia de tomadas

Neste caso, como toda simbologia deve ser especificada na legenda.

Então a sugestão é que deve-se adotar a simbologia simples e de conhecimento geral da norma cancelada.

Além disso, o projetista pode optar por uma simbologia própria, mas desde de que cada símbolo seja especificado na legenda no projeto.
