Você sabe para que serve o Inversor de Frequência CFW500 WEG?

Nesse artigo, você vai descobrir para que serve o Inversor de Frequência CFW500 da WEG e onde ele é usado na na prática

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer o Inversor de Frequência CFW500 WEG.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é o Inversor de Frequência CFW500 WEG

O CFW500 WEG é um tipo de Inversor de Frequência da WEG.

Neste caso, esse tipo de Inversor é um tipo de equipamento muito usado na indústria.

Na prática, ele é muito usado para fazer o acionamento de velocidade variável de alta performance.

Mas para que serve o Inversor de Frequência CFW500 WEG, é o que vamos descobrir agora.

Para que serve o Inversor de Frequência CFW500 WEG

Na prática, esse tipo de Inversor de Frequência auxilia no controle de velocidade e torque em motores de indução trifásicos.

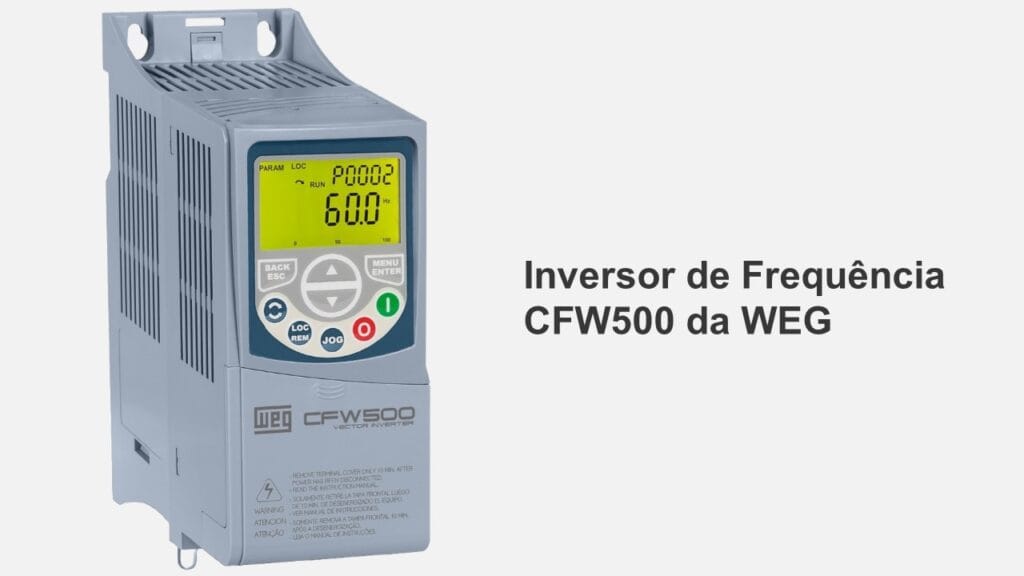

Na imagem abaixo é possível visualizar um modelo do Inversor de Frequência CFW500 da WEG, confira abaixo.

Inversor de frequência CFW500 WEG

E como é possível visualizar na imagem acima, este tipo de inversor possui um design mais moderno.

Além disso, ele também possui uma série de funções importantes que vamos discutir mais adiante.

Mas onde pode ser usado o CFW500 WEG, é o que vamos conferir agora.

Onde é usado o Inversor de Frequência CFW500 WEG

Esse tipo de Inversor de Frequência CFW500 da WEG pode ser usado em diversos tipos de aplicações.

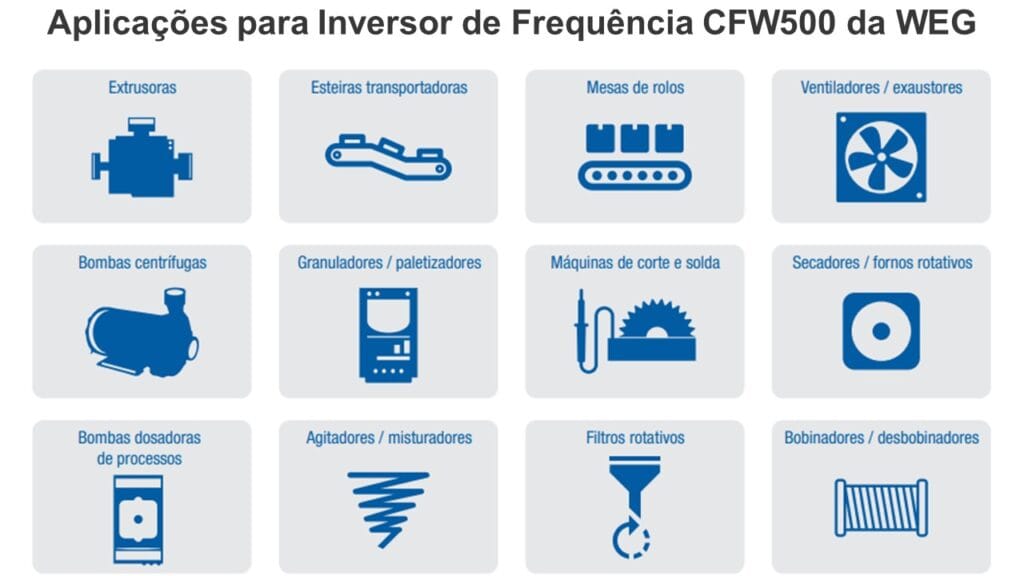

E na imagem abaixo é possível visualizar algumas das principais aplicações, confira abaixo.

Onde usar o inversor de frequência CFW500 WEG

Na imagem acima é possível visualizar que o Inversor de Frequência CFW500 WEG pode ser usado em aplicações que envolvam extrusoras, esteiras transportadoras e até em mesas de rolos.

Segundo a fabricante, este tipo de equipamento pode ser importante em aplicações que envolvam ventiladores, exaustores e bombas centrífugas.

E também em aplicações granuladores ou paletizadores, máquinas de corte e solda, secadores e fornos rotativos.

Além disso, ele também é utilizado em bombas dosadoras de processos, agitadores e misturadores.

E também para filtros rotativos, bobinadores e desbobinadores.

Mas quais são as principais características desse tipo de Inversor de Frequência, é o que vamos explicar agora.

17 características do Inversor de Frequência CFW500 WEG

Na lista abaixo, nós separamos as 17 principais características do Inversor de Frequência CFW500 da WEG, confira abaixo.

Esse tipo de Inversor de Frequência CFW500 da WEG pode atuar em uma faixa de potência de 0,25 a 175 cv e corrente de saída de 1,0 a 211 A.

Neste caso, ele pode trabalhar com tensão de alimentação monofásica ou trifásica 200-240 V ou 380-480 V.

E com controle escalar (V/F), Controle Vetorial (VVW), Vetorial Sensorless ou com Encoder, Controle de motores de Ímãs Permanentes (VVW PM).

Além disso, o Inversor de Frequência CFW500, também possui as características abaixo.

características do CFW500 WEG

É importante destacar que esse tipo de Inversor de Frequência CFW500 WEG também conta com o Pump Genius.

Neste caso, ele traz funções dedicadas para bombeamento e módulos plug-in selecionáveis.

Isso é muito importante porque pode proporcionar uma solução mais flexível e otimizada para qualquer aplicação.

E com o módulo de memória flash é possível fazer o download da programação existente de um CFW500 para outros, sem a necessidade de energizá-los.

Ele também trabalha com Interface de operação e programação (IHM) incorporada e funções de Segurança: STO e SS1 nível SIL 3 / PLe.

Neste caso, ele conta com o SoftPLC, onde é possível agregar funções de CLP (Controlador Lógico Programável).

Além disso, também podemos citar outras características do CFW500, confira abaixo.

Outras características do CFW500 WEG

Neste caso, ele possui IGBT de frenagem (disponível a partir do tamanho B).

E proteção classe 3C2 ou 3C3 para aplicações em ambientes com agentes químicos corrosivos.

Além disso, ele também possui grau de proteção IP20 (padrão), NEMA1 ou IP66 (opcional).

E o ventilador com sistema de troca rápida, filtro RFI interno (opcional), porta de comunicação USB (acessório CFW500-CUSB).

E também conta com softwares de programação gratuitos WLP e WPS disponíveis em Softwares.

Mas é importante destacar também que o Inversor de Frequência CFW500 da WEG, pode ser interligado às principais redes de comunicação industriais rápidas, confira abaixo.

Sobre a conexão do CFW500 WEG

Neste caso, estamos falando de redes do tipo Fieldbus, com protocolos mundialmente difundidos como CANopen.

E também Profibus-DP, EtherNet/IP, Modbus-TCP, PROFINET IO e DeviceNet, conforme o módulo plug-in selecionado.

Além disso, qualquer módulo plug-in do CFW500 já vem com interface serial RS485 Modbus-RTU incorporada.

Outro detalhe importante sobre esse tipo de equipamento está relacionado aos seus acessórios, confira abaixo.

Acessórios do CFW500 WEG

De maneira resumida, é importante destacar que a interface de operação (IHM) do CFW500 não é removível.

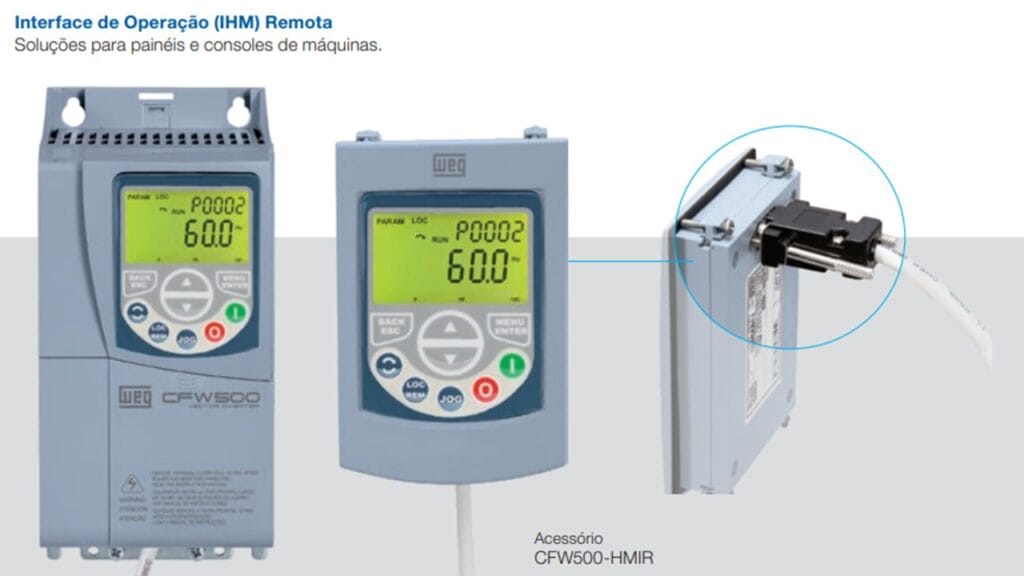

Na imagem abaixo é possível visualizar algumas soluções para painéis e consoles de máquinas e o acessório CFW500-HMIR.

Tipo de inversor de frequência CFW500 WEG com acessórios

Isso significa que para utilização da IHM remota, deve ser utilizado o acessório CFW500-HMIR da WEG.

Para saber mais sobre esse equipamento e os acessórios desta linha da WEG, acesse esse catálogo do Inversor de Frequência CFW500 com todas as informações técnicas ou conheça os outros modelos disponíveis.

Mas antes de finalizar este artigo que explica para que serve o Inversor de Frequeênica CFW500, confira a nossa recomendação abaixo.

Mais informações sobre Inversor de Frequência

No artigo acima, nós explicamos sobre o Inversor de Frequência CFW500.

Mas neste caso, é importante destacar que nós já fizemos um artigo completo explicando o que é o  Inversor de Frequência e para que ele serve.

Além disso, nós também explicamos quais são os tipos de inversores de frequência.

E também como funciona na prática o inversor de frequência CFW500 da WEG.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
