Você conhece os tipos de CLP Siemens e para que eles servem?

Neste artigo, você vai descobrir quais são os tipos de CLP da Siemens e para que serve cada um deles na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer os tipos de CLP Siemens.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é CLP Siemens

O CLP é fundamental na indústria e é responsável pelo controle de todo o processo.

Para quem não conhece o CLP ele é sem dúvidas a parte de inteligência de um processo na automação industrial.

O CLP é a sigla para Controlador Lógico Programável, é como um computador que é capaz de executar funções específicas através de programas criados.

Mas neste artigo, nós iremos citar a linha de controladores da Siemens, confira abaixo.

Sobre a Siemens

Antes de falar sobre os tipos de CLP Siemens, é importante que você saiba quem é a Siemens.

Se você ainda não conhece a Siemens, saiba que ela é uma das maiores fabricantes de produtos elétricos e atua em diversas áreas como nos campos da energia, indústria, infraestrutura e saúde.

Além disso, a Siemens Aktiengesellschaft, ou simplesmente Siemens AG, é um conglomerado industrial alemão, sendo o maior da Europa e um dos maiores do mundo.

Então vamos conhecer agora os tipos de CLP da Siemens, confira abaixo.

Linha de CLP Siemens

A Siemens possui uma linha completa de PLC com o nome de controladores SIMATIC.

Neste caso, é possível encontrar desde controladores básicos, avançados, distribuídos e baseados em software.

E dentro de cada um desses tipos de controladores, temos uma linha completa de PLC Siemens que vamos explicar agora.

Além disso, os controladores da Siemens usam a engenharia no Totally Integrated Automation (TIA Portal).

Ela permite que soluções otimizadas de automação sejam encontradas para cada aplicação.

Por isso vamos começar agora o tipo de PLC para controladores básicos da Siemens, confira abaixo.

Tipos de CLP Siemens com controladores básicos

Esses tipos de controladores básicos da Siemens são considerados a escolha inteligente para soluções compactas de automação com funções integradas de comunicação e tecnologia.

São considerados controladores flexíveis devido as suas possibilidades de rede que explicaremos mais adiante.

Mas isso acontece porque ele oferece suporte ao uso de diferentes dispositivos de campo, troca de dados com outros controladores e encaminhamento para qualquer sistema de gerenciamento.

E também estão disponíveis nas versões standard e safety.

Então vamos conhecer agora o controlador básico da Siemens o SIMATIC S7 1200, confira abaixo.

CLP Siemens SIMATIC S7 1200

O PLC SIMATIC S7-1200 é um controlador básico da Siemens que é recomendado para aplicações de pequeno e médio porte.

Os controladores SIMATIC S7 1200 são a escolha inteligente para soluções compactas de automação com funções integradas de comunicação e tecnologia.

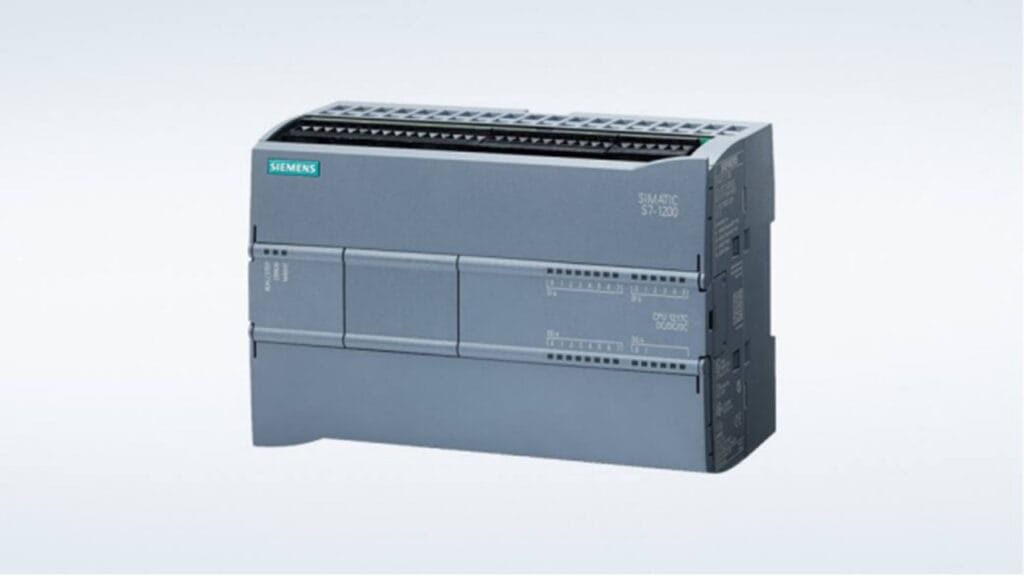

Na imagem abaixo é possível visualizar o modelo do SIMATIC S7 1200 da Siemens, confira.

CLP Siemens SIMATIC S7 1200

Eles estão disponíveis em versões padrão e à prova de falhas (Failsafe).

Além disso, eles apresentam uma linha abrangente de funções tecnológicas e E/Ss integradas, além de um design especialmente compacto e que economiza espaço.

Como funciona o SIMATIC S7 1200

Esse tipo de controlador S7 1200 é projetado como uma CPU compacta, o que significa que as E/Ss já estão integradas.

No entanto, a estação S7 1200 pode ser equipada com módulos de E/Ss adicionais para ampliar a capacidade do CLP.

E devido às extensas opções de expansão, o SIMATIC S7 1200 pode ser perfeitamente adaptado à tarefa específica de automação.

Neste caso, a interface PROFINET integrada garante que componentes de automação adicionais e a estrutura de engenharia do TIA Portal funcionem perfeitamente em conjunto.

Além disso, o conceito de placa modular facilita a expansão do controlador sem alterar o tamanho físico.

Por isso, a linha SIMATIC S7 1200 possui quatro diferentes modelos de CLP: 1211C, 1212C, 1214C e 1215C.

E ainda podendo ser expandido de forma a atender aos requisitos de sua aplicação.

As funções de comunicação estendidas do SIMATIC S7-1200 permitem uma transferência de dados abrangente e aprimorada.

E apresenta algumas vantagens como:

  • Novo servidor web
  • OPC UA otimizado através de métodos e diagnóstico integrado
  • Compact read/write de arquivos ASCII
  • GetSMCInfo
  • Formato Timestamp
  • Funcionalidade MRP Master nas CPUs 1215/1217
  • Conexões OUC configuradas
  • Mais memória retentiva
  • Painel de Controle de eixo Motion Control S7-1200 (Especificação de jogging e velocidade durante a operação não controlada por posição)

Para saber mais sobre o controlador SIMATIC S7 1200 da Siemens, você pode acessar essa página com todas as informações técnicas.

Agora o nosso próximo passo é conhecer os tipos de PLC ou controladores avançados da Siemens.

Tipos de CLP Siemens com controladores avançados

Esses tipos de PLC automatizam não apenas plantas de produção completas, mas também aplicações que exigem o melhor desempenho, flexibilidade e capacidade de rede.

Cada máquina ou usina planta é diferente em termos de necessidades e complexidade de desempenho do sistema.

Por isso a Siemens oferece a solução de controle perfeita para todas as aplicações.

Neste caso, temos os modelos SIMATIC S7 300, S7 400 e S7 1500, confira abaixo.

CLP Siemens SIMATIC S7 300

O SIMATIC S7-300 é usado em muitas aplicações em todo o mundo e tem sido provado sucesso milhões de vezes.

O CLP SIMATIC S7 300 é um controlador universal e economiza no espaço de instalação e possui um design modular.

Na imagem abaixo é possível visualizar o modelo de CLP Siemens SIMATIC S7 300, confira abaixo.

CLP Siemens SIMATIC S7 300

Neste caso, uma ampla gama de módulos pode ser usada para expandir o sistema centralmente.

Ou também pode ser usado para criar estruturas descentralizadas de acordo com a tarefa em questão, e facilita um estoque econômico de peças de reposição.

Mas é importante destacar que os controladores da linha SIMATIC S7-300/ET 200M estarão definitivamente disponíveis até 2023.

E as peças sobressalentes para este tipo de CLP só estarão disponíveis até 2033.

Por isso, a recomendação é analisar as vantagens e novas possibilidades do SIMATIC S7 1500 e a engenharia com o Portal TIA, que explicaremos mais adiante.

Para saber mais sobre o controlador SIMATIC S7 300 da Siemens, você pode acessar essa página com todas as informações técnicas.

Agora vamos conhecer o outro modelo que é o SIMATIC S7 400, confira abaixo.

CLP Siemens SIMATIC S7 400

O CLP Siemens SIMATIC S7 400 é um controlador de processos ideal para tarefas intensivas em dados que são especialmente típicas para a indústria de processos.

Parte da série de controladores de processos SIMATIC, o S7-400 foi projetado para soluções de sistemas nas áreas de fabricação e automação de processos.

Na imagem abaixo é possível visualizar o modelo de CLP Siemens SIMATIC S7 400, confira abaixo.

CLP Siemens SIMATIC S7 400

O S7 400 e a inovadora linha de produtos S7 410 permanecerão como a espinha dorsal do hardware do sistema de controle PCS 7.

Mas para aplicações padrão e failsafe dentro da automação de fábrica, a nova geração de controladores S7-1500 aproveita ao máximo todos os recursos do TIA Portal.

E por isso, é importante destacar que devido as novas exigências relativas ao manuseio e desempenho não podem mais ser totalmente atendidas com a arquitetura tradicional.

Neste caso, já existe um modelo mais recente que representa a próxima geração de controladores, que é o S7 1500.

Ele possui propriedades melhoradas do sistema, e as propriedades SIMATIC básicas foram retidas para compatibilidade.

Os controladores SIMATIC S7-400 defendem a segurança de investimento a longo prazo.

Por essa razão, a Siemens desenvolveu sistematicamente a série SIMATIC S7-400.

Dessa forma, eles garantem que o controlador certo estará sempre disponível para uma vasta gama de soluções de automação no setor de processos.

Através de um fornecimento de longo prazo de peças sobressalentes e disponibilidade de componentes, fornecemos aos operadores de plantas e construtores acesso permanente à série de controladores S7 400 SIMATIC.

Por isso, a recomendação é analisar as vantagens e novas possibilidades do SIMATIC S7 1500 e a engenharia com o Portal TIA, que explicaremos mais adiante.

Para saber mais sobre o controlador SIMATIC S7 400 da Siemens, você pode acessar essa página com todas as informações técnicas.

Agora vamos conhecer o outro modelo que é o SIMATIC S7 1500, confira abaixo.

CLP SIMATIC S7 1500

O CLP Siemens SIMATIC S7 1500 é a mais recente geração de controladores da Siemens, e é considerado o futuro da automação.

Ele representa um tipo de controlador mais moderno, com ótimo desempenho do sistema.

Na imagem abaixo é possível visualizar o modelo de CLP Siemens SIMATIC S7 1500, confira abaixo.

CLP Siemens SIMATIC S7 1500

Através desse tipo de controlador é possível transformar os projetos de máquina mais sofisticados em realidade graças à estrutura modular do controlador.

Isso acontece porque ele fornece o mais alto desempenho enquanto você trabalha no seu caminho rumo à transformação digital.

O controlador SIMATIC S7 1500 apresenta um design modular e escalabilidade em termos de funcionalidade.

Além disso, é possível adaptar as funções perfeitamente a fim de adequar à sua máquina.

Os módulos SIMATIC S7-1500 possuem nível de proteção IP20 e são projetados para instalação no painel de controle.

Na prática, as unidades de processamento central (CPUs) são o coração do controlador SIMATIC S7 1500.

E elas executam o programa do usuário e conectam o controlador em rede com outros componentes de automação.

Por isso, graças às inúmeras inovações, as CPUs do SIMATIC S7 1500 entregam o máximo de produtividade e eficiência.

Para saber mais sobre o controlador SIMATIC S7 1500 da Siemens, você pode acessar essa página com todas as informações técnicas.

Agora vamos conhecer os tipos de PLC Siemens com controladores distribuídos, confira abaixo.

Tipos de CLP Siemens com controladores distribuídos

Os controladores distribuídos da Siemens são usados para máquinas com arquitetura distribuída e para máquinas seriadas com espaço disponível limitado.

Esses controladores distribuídos combinam as vantagens de um SIMATIC S71500 com o design de um SIMATIC ET 200SP.

E com o SIMATIC ET 200pro, um módulo de CPU com tecnologia S7-1500 está disponível como uma solução modular para economia de espaço com condições ambientais adversas

CLP Siemens SIMATIC ET 200SP

O controlador SIMATIC ET 200SP é sua solução de automação para os requisitos dos próximos anos.

Isso acontece porque ele é extremamente fácil de instalar e extremamente fácil de usar.

Na imagem abaixo é possível visualizar o modelo de CLP Siemens SIMATIC ET 200SP, confira abaixo.

CLP Siemens SIMATIC ET 200SP

Por isso, o SIMATIC ET 200SP impressiona com sua confiabilidade e segurança em operação contínua e apresenta as vantagens abaixo.

  • Livre escolha da tecnologia de conexão PROFINET via adaptador de ônibus
  • Não são necessárias ferramentas para a fiação devido à tecnologia push-in
  • Maior acessibilidade da fiação graças a um novo arranjo dos contatos da NC de mola e à abertura do condutor associado
  • Arranjo extremamente claro graças a etiquetas coloridas e placas de rotulagem de referência e tiras de rotulagem
  • Funções de diagnóstico específicas do canal

CLP Siemens com CPUs ET 200SP

Outro detalhe importante é que as CPUs ET 200SP dos controladores distribuídos combinam compactação e flexibilidade.

E especialmente na faixa de desempenho médio para máquinas com inteligência distribuída ou máquinas de série com espaço limitado.

E neste caso, os controladores distribuídos são a solução perfeita para aplicações padrão e de segurança contra falhas.

Além disso, com base no design especialmente compacto do ET 200SP existem duas variantes alternativas de CPU.

Modelos de CPU para CLP Siemens ET200SP

São elas, o Open Controller baseado em PC com Software PLC ou CPUs com funcionalidade clássica de PLC da série S7 1500.

É possível escolher entre cpu padrão, CPU Failsafe, CPU de tecnologia e CPU de tecnologia failsafe ao empregar o Controlador Aberto ou entre a CPU Standard and Failsafe em duas classes de desempenho ao usar a solução baseada em S7 1500.

Para saber mais sobre o controlador SIMATIC E7 200SP da Siemens, você pode acessar essa página com todas as informações técnicas.

Agora vamos conhecer o último tipo de CLP Siemens baseado em software, confira abaixo.

Tipos de CLP Siemens com controladores baseados em software

Os controladores baseados em software são usados sempre que flexibilidade e velocidade máximas são necessárias.

Eles combinam as vantagens dos controladores SIMATIC S7 1500 e dos PCs industriais.

Isso significa que é possível se beneficiar da segurança de um controlador de PLC e da flexibilidade e independência de um PC industrial.

Eles estão disponíveis nos modelos SIMATIC S7-1500 Software Controllers, SIMATIC ODK 1500S e SIMATIC WinAC.

CLP Siemens SIMATIC S7 1500 Software Controllers

Com o controlador de software SIMATIC S7 1500, é possível acessar a funcionalidade de um controlador em um PC industrial poderoso.

E em seguida, é possível conectar o controlador diretamente a aplicativos de PC que são programados em idiomas de alto nível como C++.

Neste caso, o controlador opera independentemente do sistema operacional e continua a funcionar de forma confiável mesmo durante uma reinicialização.

Na imagem abaixo é possível visualizar um exemplo desse controlador, confira.

CLP Siemens SIMATIC S7 1500 Software Controllers

Esse tipo de controlador apresentar algumas vantagens como:

  • Padronização reutilização do código do programa e uso de padrões de comunicação;
  • Possui escalabilidade com fácil implementação de vários requisitos de desempenho e funcional;
  • Evite tempos de inatividade com alta disponibilidade durante a operação;
  • Aberto para ideias com integração simples de aplicativos de PC e know-how existente;
  • Alta produtividade com alto desempenho em termos de comunicação, resposta do sistema e processamento de dados;
  • Proteção de segurança de know-how proprietário e proteção contra acesso não autorizado;

E também está disponível com CPUs padrão sendo CPU 1507S e CPU 1508S e CPUs failsafe com CPU 1507S F e CPU 1508S F.

Para saber mais sobre o controlador de software SIMATIC S7 1500 da Siemens, você pode acessar essa página com todas as informações técnicas.

CLP Siemens SIMATIC ODK 1500S

Através do SIMATIC STEP 7 (Portal TIA), é possível configurar, programar, testar e diagnosticar controladores Básicos, Avançados e Distribuídos de todas as gerações, sejam eles baseados em PLC ou PC, incluindo controladores de software.

Na imagem abaixo é possível visualizar o SIMATIC STEP 7 Basic, confira

CLP Siemens SIMATIC ODK 1500S

Com o STEP 7 (Portal TIA) ajuda a executar tarefas de engenharia de forma intuitiva e eficiente.

Graças à sua integração no Portal TIA, o STEP 7 oferece transparência, navegação inteligente do usuário e fluxos de trabalho simples em cada etapa de trabalho e programação.

Além disso, possui funções como arrastar e soltar, copiar e colar e Auto Complete tornam o trabalho muito mais rápido e fácil.

No geral, o SIMATIC STEP 7 oferece a máxima simpatia do usuário, independentemente de você ser um iniciante na área de engenharia ou já ter muitos anos de experiência.

E para novos usuários, a engenharia é fácil de aprender e aplicar, enquanto para especialistas, é rápida e eficiente.

Detalhes sobre o SIMATIC SETP 7

E no caso do SIMATIC STEP 7 no Portal TIA, ele representa uma ferramenta abrangente de engenharia para configurar e programar controladores SIMATIC, sejam eles baseados em PLC ou PC.

O SIMATIC STEP 7 Professional (Portal TIA) pode ser usado para configurar, programar, testar e diagnosticar todas as gerações de controladores SIMATIC.

E o SIMATIC STEP 7 Basic (Portal TIA) é o subconjunto otimizado de preço do software STEP 7 Professional que pode ser usado tanto para a engenharia dos Controladores Básicos SIMATIC S7-1200 quanto para a configuração dos Painéis Básicos SIMATIC HMI, pois o WinCC Basic faz parte do pacote de software.

Para saber mais sobre o controlador de software SIMATIC S7 1500 da Siemens, você pode acessar essa página com todas as informações técnicas.
