Você sabe para que serve o CLP SIMATIC ET 200SP?

Neste artigo, você vai descobrir o que é o CLP SIMATIC ET 200SP, para que ele serve, onde é usado e como funciona na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam conhecer o CLP SIMATIC ET 200SP.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é o SIMATIC ET 200SP

Nos artigos anteriores nós explicamos os tipos de CLPs da fabricante Siemens.

Neste caso, para quem não conhece o CLP ele é sem dúvidas a parte de inteligência de um processo na automação industrial.

Na prática, o CLP é fundamental na indústria e é responsável pelo controle de todo o processo.

Por isso, o SIMATIC ET 200SP  é um tipo de controlador distribuído da Siemens que atua como um multifuncional e expansível sistema de I/Os distribuídos com um amplo range de módulos para diversas aplicações.

Na prática, ele possui grau de proteção IP20 aprovado e possui design para instalação em painéis elétricos.

Mas então para que serve o SIMATIC ET 200SP da Siemens, é o que vamos entender agora.

Para que serve o SIMATIC ET 200SP

Neste caso, é importante destacar que o CLP serve para gerenciar os processos na indústria de uma forma mais automatizada.

E na prática, podemos dizer que o CLP representa o cérebro de todo o processo de automatização na indústria.

Mas o controlador SIMATIC ET 200SP oferece funções de controle de movimento estendidas como variantes de CPU de tecnologia.

Neste caso, para requisitos exigentes e complexos com base no S7 1500.

Mas onde é usado esse tipo de controlador distribuídos da Siemens,é o que vamos explicar agora.

Onde é usado o SIMATIC ET 200SP

Os controladores distribuídos da Siemens são usados para máquinas com arquitetura distribuída.

Na prática, o controlador distribuído SIMATIC ET 200SP é usado para para performances de médio porte.

E para máquinas com inteligência distribuída, ou máquinas em série com espaço reduzido de instalação disponível para o controlador.

Além disso, os controladores distribuídos são uma solução perfeita para aplicações padrão ou até mesmo failsafe.

Mas então como funciona esse tipo de controlador distribuído da Siemens,é o que vamos explicar agora.

Como funciona o SIMATIC ET 200SP

Os controladores distribuídos da Siemens combinam as vantagens de um SIMATIC S7 1500 com o design de um SIMATIC ET 200SP.

E com o SIMATIC ET 200pro, um módulo de CPU com tecnologia S7 1500 está disponível como uma solução modular.

Neste caso, para uma economia de espaço com condições ambientais adversas.

CLP Siemens SIMATIC ET 200SP

O controlador SIMATIC ET 200SP é sua solução de automação para os requisitos dos próximos anos.

Isso acontece porque ele é extremamente fácil de instalar e extremamente fácil de usar.

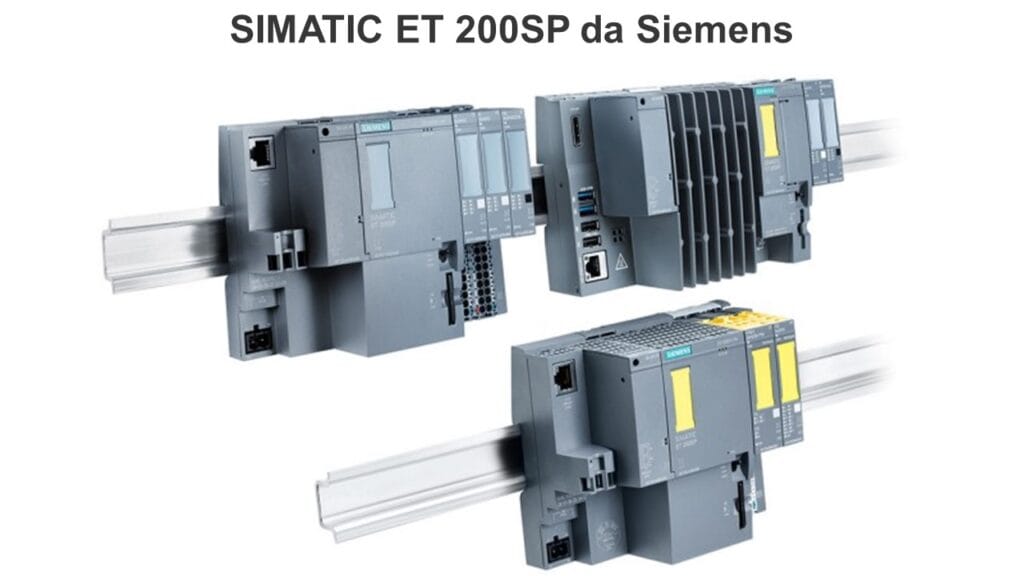

Na imagem abaixo é possível visualizar o modelo de CLP Siemens SIMATIC ET 200SP, confira abaixo.

Tipo de CLP SIMATIC ET 200SP da Siemens

Esse tipo de controlador distribuído ET 200 SP combina um design compacto e com versatilidade.

Além disso, ele possui algumas vantagens abaixo, confira.

Vantagens do SIMATIC ET 200SP

O SIMATIC ET 200SP impressiona com sua confiabilidade e segurança em operação contínua e apresenta as vantagens abaixo.

  • Livre escolha da tecnologia de conexão PROFINET via adaptador;
  • Não são necessárias ferramentas para a fiação devido à tecnologia push-in;
  • Maior acessibilidade da fiação graças a um novo arranjo dos contatos da NC de mola e à abertura do condutor associado;
  • Arranjo extremamente claro graças a etiquetas coloridas e placas de rotulagem de referência e tiras de rotulagem;
  • Funções de diagnóstico específicas do canal;

Outras vantagens a destacar estão relacionadas a seu espaço e o seu desempenho, confira abaixo.

Menos espaço e maior desempenho

Com o SIMATIC ET 200SP, você pode usar o espaço em seu gabinete de controle: o sistema é cerca de 50% mais estreito do que periféricos distribuídos comparáveis.

Mas com uma altura de aproximadamente 115 milímetros oferece espaço para 16 canais com conexão de linha única (sem terminais AUX).

Para uma conexão de 3 fios, a altura é de 140 mm para 8 canais.

Neste caso, ele também possui expansão da estação para 64 módulos, além de economia de espaço no gabinete de controle.

E também possui dimensões mais compactas, adequadas para caixas de controle padrão de 80 mm.

Além disso, ele possui algumas características a serem destacadas para obter alto desempenho, confira abaixo.

Alto desempenho

Apesar de seu design compacto, o SIMATIC ET 200SP é um dos periféricos descentralizados mais poderosos.

Neste caso, podemos destacar alguns benefícios durante a operação como a comunicação rápida via PROFINET.

Os módulos e caixas de terminais podem ser substituídos enquanto o sistema estiver em execução (“hot swapping”).

Além do conceito de blindagem uniforme, desde o condutor, caixa de terminal e ônibus de avião de volta até o cabo PROFINET

E também conta com uma maior eficiência energética graças à PROFIenergy integrada ao sistema, Interface AS e controle de configuração via software.

Além disso, com base no design especialmente compacto do ET 200SP existem duas variantes alternativas de CPU, confira abaixo.

Tipos de CPU

São elas, o Open Controller baseado em PC com Software PLC ou CPUs com funcionalidade clássica de PLC da série S7 1500.

É possível escolher entre CPU padrão, CPU Failsafe, CPU de tecnologia e CPU de tecnologia failsafe ao empregar o Controlador Aberto.

Ou entre a CPU Standard and Failsafe em duas classes de desempenho ao usar a solução baseada em S7 1500.

Para saber mais sobre o controlador SIMATIC E7 200SP da Siemens, você pode acessar essa página com todas as informações técnicas.

Mas antes de finalizar este artigo sobre o controlador distribuído da Siemens e explicar o modelo SIMATIC ET 200SP.

É importante destacar que existem vários tipos de controladores, confira abaixo.

Tipos de CLP da Siemens

Na prática, é possível encontrar desde controladores básicos, avançados, distribuídos e baseados em software, confira abaixo.

Neste caso, tem o controlador básico SIMATIC S7 1200 para aplicações de pequeno e médio porte.

O controlador avançado SIMATIC S7 1500 para aplicações médias e complexas.

Além disso, tem o controlador distribuído SIMATIC ET 200 SP que citamos acima.

E também o SIMATIC ET 200SP Open Controller e SIMATIC ET 200pro para aplicações distribuídas.

E o controlador via software SIMATIC S7 1500 para aplicações baseadas em PC, que será explicado no próximo artigo.

Como dissemos acima, a Siemens possui uma linha completa de CLPs com o nome de controladores SIMATIC.

Mas se você ainda não conhece a Siemens, saiba que ela é uma das maiores fabricantes de produtos elétricos.

E atua em diversas áreas como nos campos da energia, indústria, infraestrutura e saúde.

Tipos de CLP Siemens com controladores distribuídos

Neste caso, na linha SIMATIC para controladores distribuídos é possível destacar os seguintes modelos abaixo.

O modelo de controladores distribuídos ET 200SP, o modelo SIMATIC ET 200SP Open Controller e o SIMATIC ET 200pro.

Para a implementação de aplicações à prova de falhas, todos os controladores também estão disponíveis nas versões Failsafe.

Mas antes de finalizar este artigo que explica controladores distribuídos SIMATIC ET 200SP, é importante ler a orientação abaixo.

Mais informações sobre CLP

No artigo acima, nós explicamos para que serve o SIMATIC ET 200SP, onde é usado e como funciona na prática

Mas neste caso, é importante destacar que nós já fizemos um artigo completo explicando como funcionam todos os tipos de CLP da Siemens na prática.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
