Você sabe como testar transistor MOSFET usando um multímetro digital?

Nesse artigo, você vai descobrir como testar o transistor MOSFET usando multímetro digital na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir como testar transistor MOSFET..

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como testar transistor MOSFET

Para realizar o teste do transistor MOSFET foi utilizado um multímetro digital.

E neste caso, para este exemplo o encapsulamento mais comum é o TO-220.

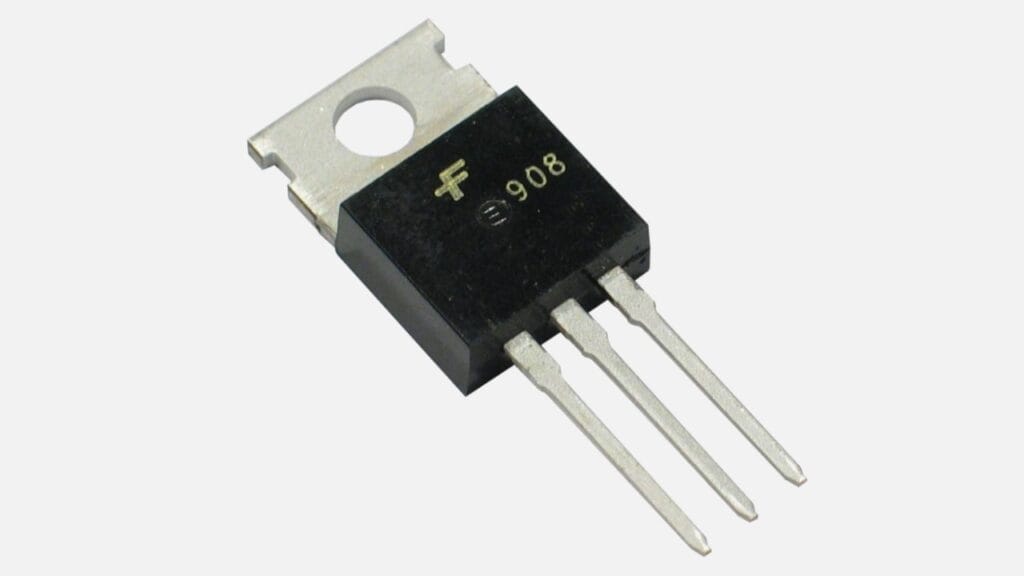

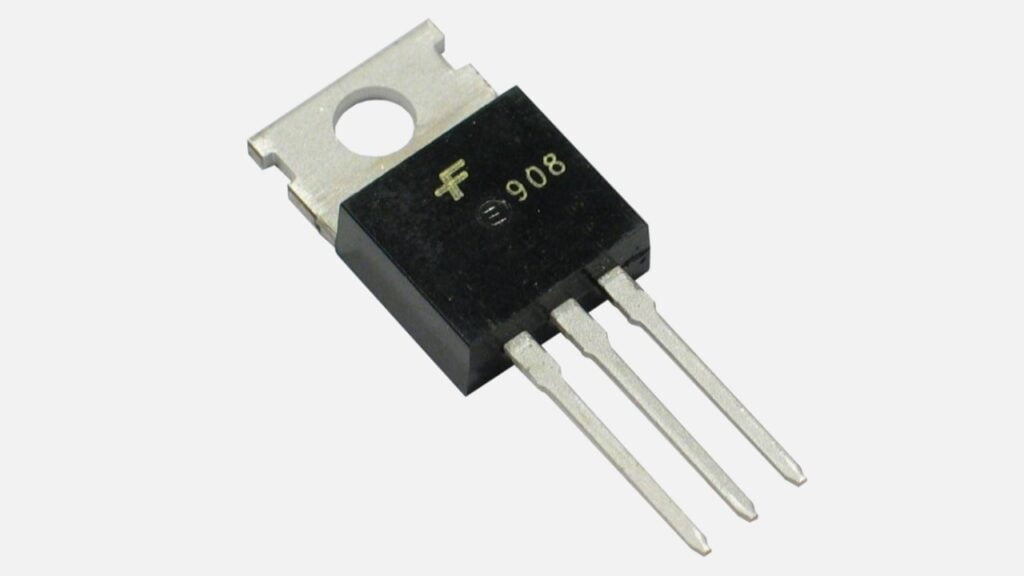

Na imagem abaixo é possível visualizar o exemplo de um MOSFET comum com esse tipo de encapsulamento, confira.

Como testar transistor MOSFET comum

Mas é importante destacar que para outros encapsulamentos, é importante consultar o datasheet do fabricante para saber a posição correta dos pinos.

E para fazer o teste acima, vamo seguir os 3 passos abaixo, confira.

3 passos de como testar transistor MOSFET

Para facilitar o seu aprendizado, esse teste foi dividido em 3 passos.

Sendo o primeiro passo para testar os terminais do dreno, o segundo passo para testar o MOSFET.

E no último passo foi realizado o teste do MOSFET desligando, vamos conferir abaixo o passo 1.

Passo 1: Como fazer o teste dos terminais Dreno – Source

Neste primeiro passo, foi feito o ajuste do multímetro para a função “diodo” e em seguida conecte as pontas conforme a figura abaixo.

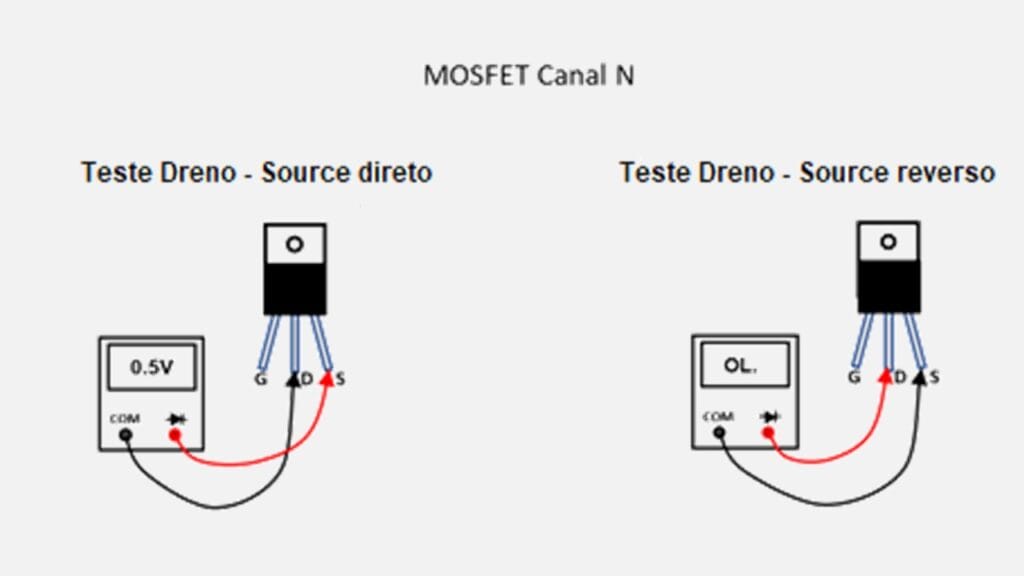

Na imagem abaixo é possível visualizar como ficará a conexão do MOSFET canal N em modo direto e reverso com o multímetro, confira.

Como testar transistor MOSFET canal N

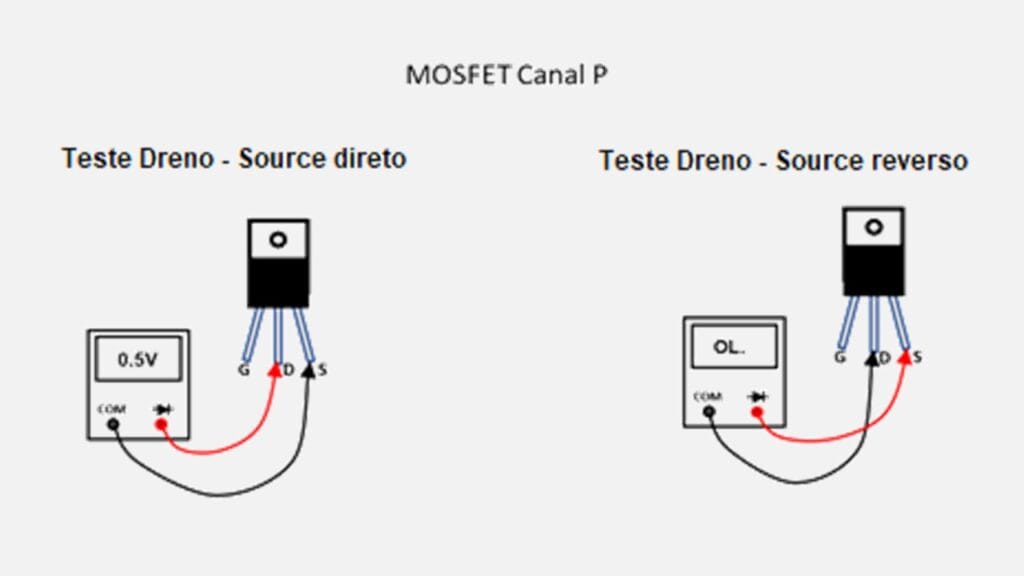

E na outra imagem abaixo é possível visualizar como ficará a conexão do MOSFET canal P em modo direto e reverso com o multímetro, confira.

Como testar transistor MOSFET canal P

Neste caso, é importante observar que se o multímetro medir um valor entre 0,3V e 0,7V no sentido direto e OL. Ou 1—- no sentido reverso.

Então ele estará indicando acima que o MOSFET estará em bom funcionamento.

Agora o próximo passo será verificar se o MOSFET está acionando, ou seja se ele está ligando e desligando.

Passo 2: Como fazer o teste do transistor MOSFET ligando

No segundo passo, vamos verificar se o transistor MOSFET está ligando.

Neste caso, o problema deste teste é que a maioria dos MOSFET só liga com um mínimo de 4,0 V no Gate.

Mas a maioria dos multímetros digitais só geram tensões em torno de 2,0 V.

Por isso, para resolver esse problema, vamos utilizar  dois capacitores para duplicar esta tensão.

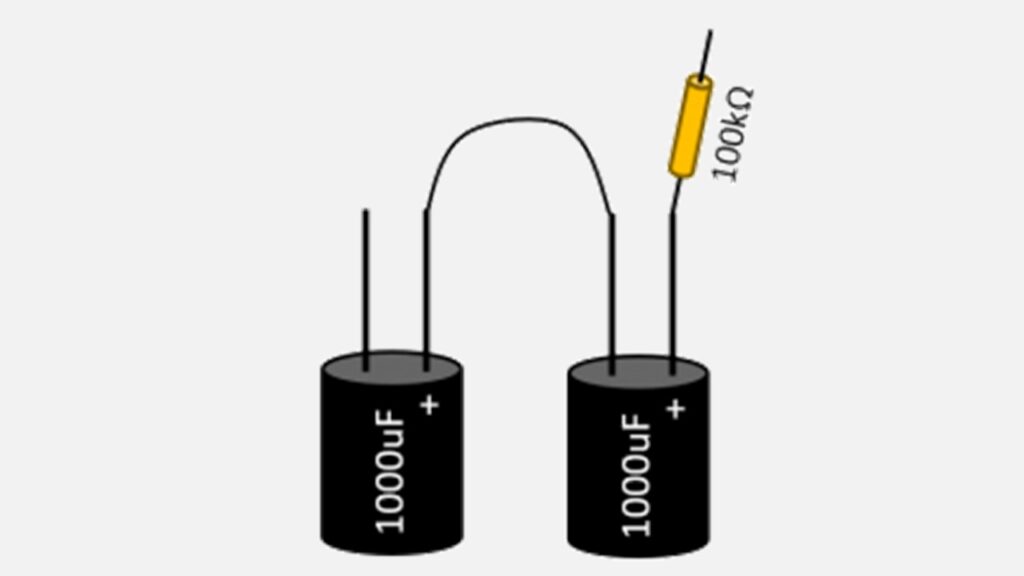

Neste caso, foi conectado dois capacitores em série com um resistor de 100kΩ.

E na imagem abaixo é possível visualizar como foi realizado, confira abaixo.

Como testar transistor MOSFET passo a passo

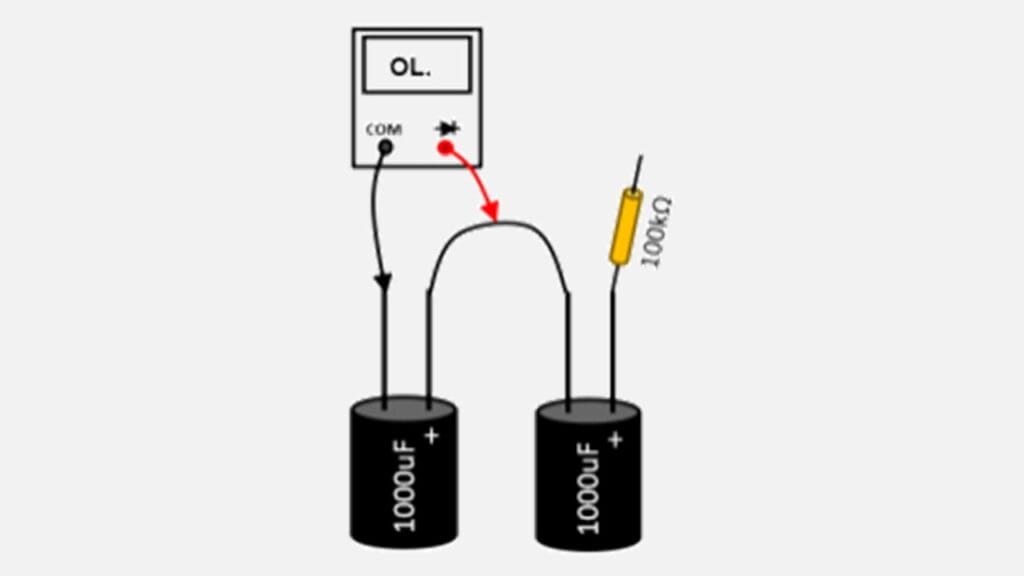

Em seguida, com o multímetro na posição de diodo, você deve carregar o primeiro capacitor.

E em seguida, aguardar até que o multímetro indique leitura máxima (OL ou 1—-).

Na imagem abaixo é possível visualizar como ficou essa ligação com o multímetro, confira.

Como testar transistor MOSFET com multímetro

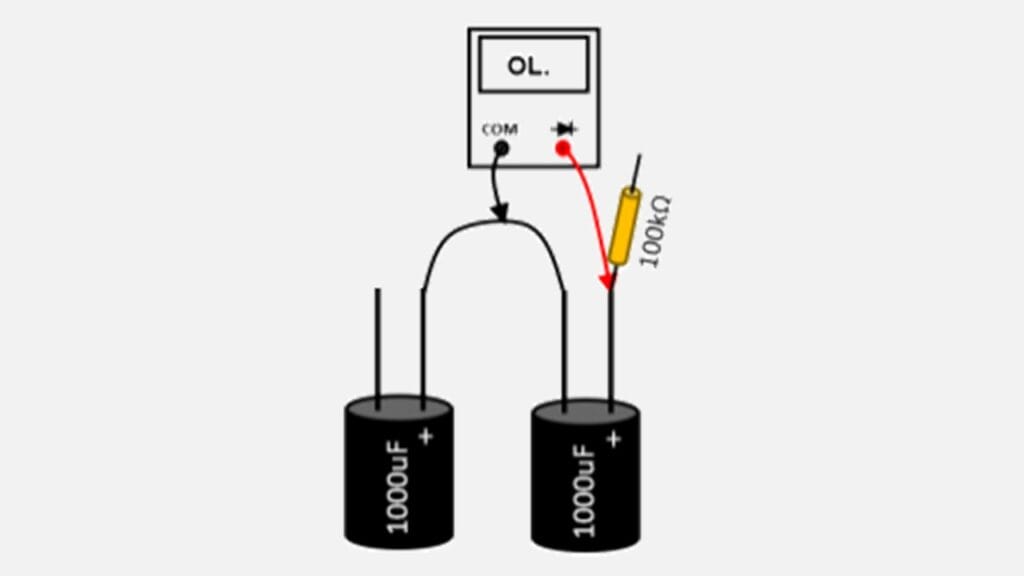

E com o multímetro na posição de diodo carregue o segundo capacitor e aguarde até que o multímetro indique leitura máxima (OL ou 1—-).

Na imagem abaixo é possível visualizar como ficara a ligação, confira.

Como testar transistor MOSFET no multímetro

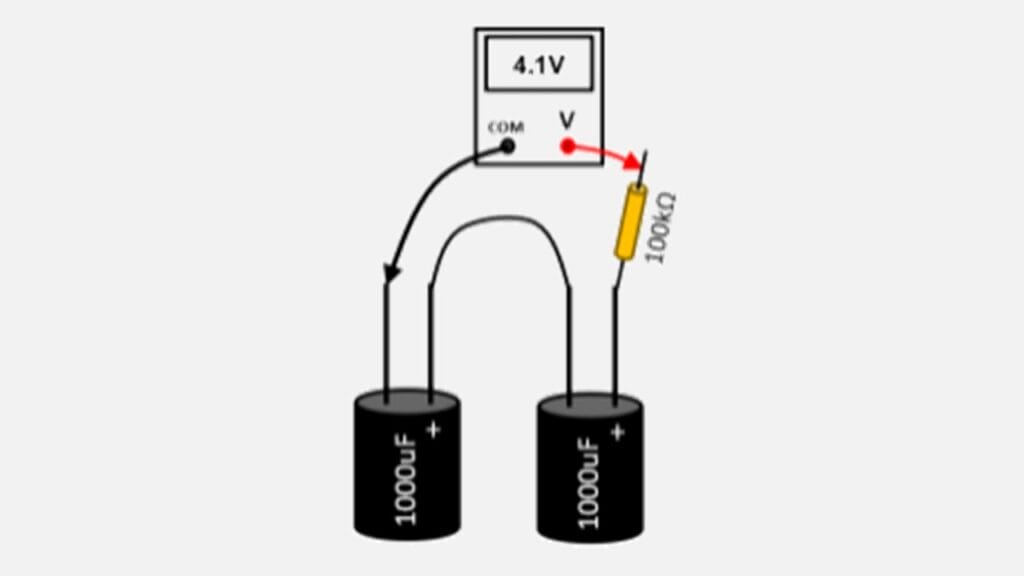

Agora precisamos verificar se a tensão obtida no conjunto é maior que 4,0 V.

Neste caso, na imagem abaixo é possível visualizar qual foi o resultado, confira.

Como testar transistor MOSFET junto com multímetro

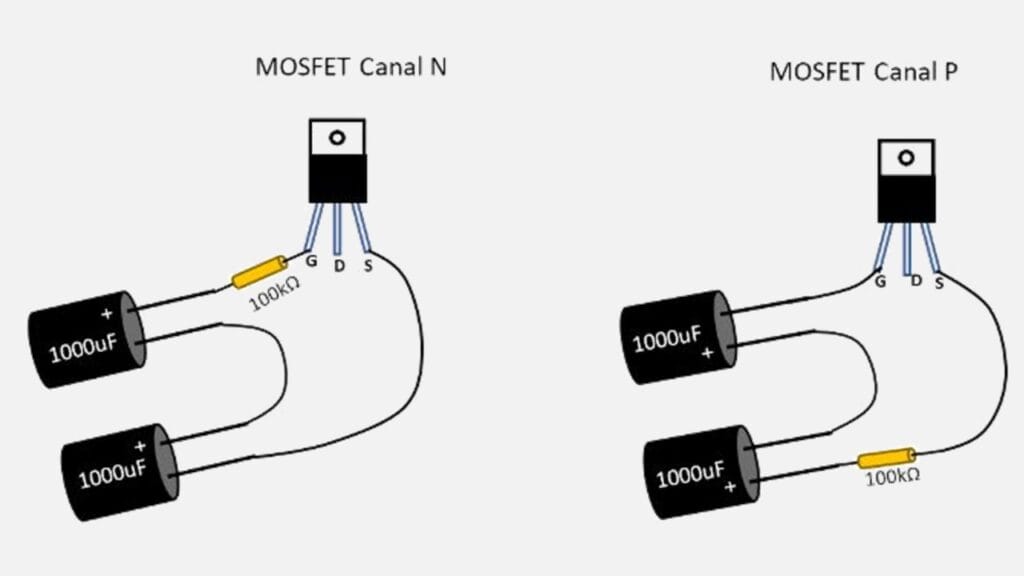

Em seguida, é importante destacar que para ligar o MOSFET, é preciso inserir uma tensão maior que 4,0 V entre os terminais Gate e Source do transistor.

Neste caso, é importante ficar atento a polaridade, isso significa que a tensão positiva deve ser para Canal N e negativa para Canal P.

Para facilitar o entendimento, confira essa imagem abaixo.

Como testar transistor MOSFET canal N e canal P

Agora desconecte os capacitores do MOSFET e verifique se mesmo depois de retirada a tensão entre Gate e Source, o MOSFET continuará ligado.

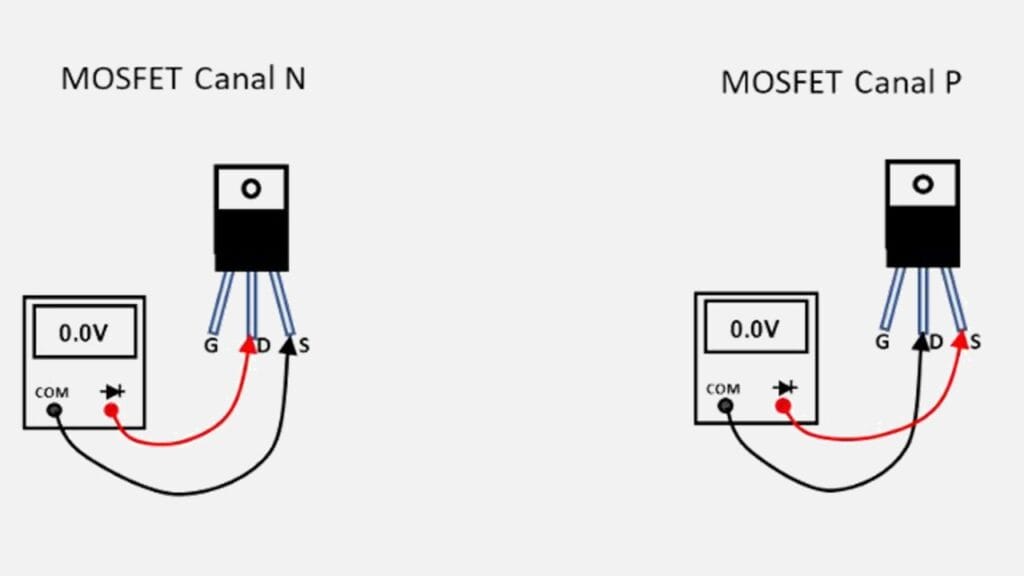

Para verificar se o MOSFET ligou, teste os terminais entre Dreno e Source com um multímetro na posição de diodo, conforme a figura a seguir:

Como testar transistor MOSFET passo a passo no canal N e canal P

Então conforme a imagem acima, se a tensão for próxima de 0V indica que o transistor ligou, pois existe condução entre os terminais.

Agora o nosso próximo passo é testar o transistor em modo desligando, confira abaixo.

Passo 3: Como fazer o teste do transistor MOSFET desligando

Nesse último passo, vamos fazer o teste para desligar o MOSFET.

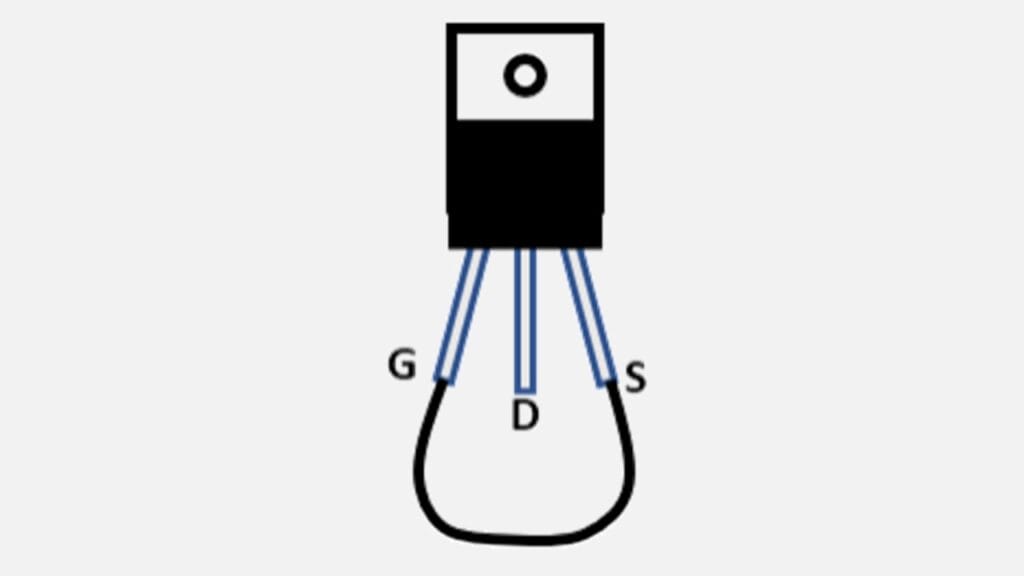

E neste caso, basta colocar um curto entre Gate e Source.

Na imagem abaixo é possível visualizar como foi feito isso, confira abaixo.

Como testar transistor MOSFET no multímetro digital

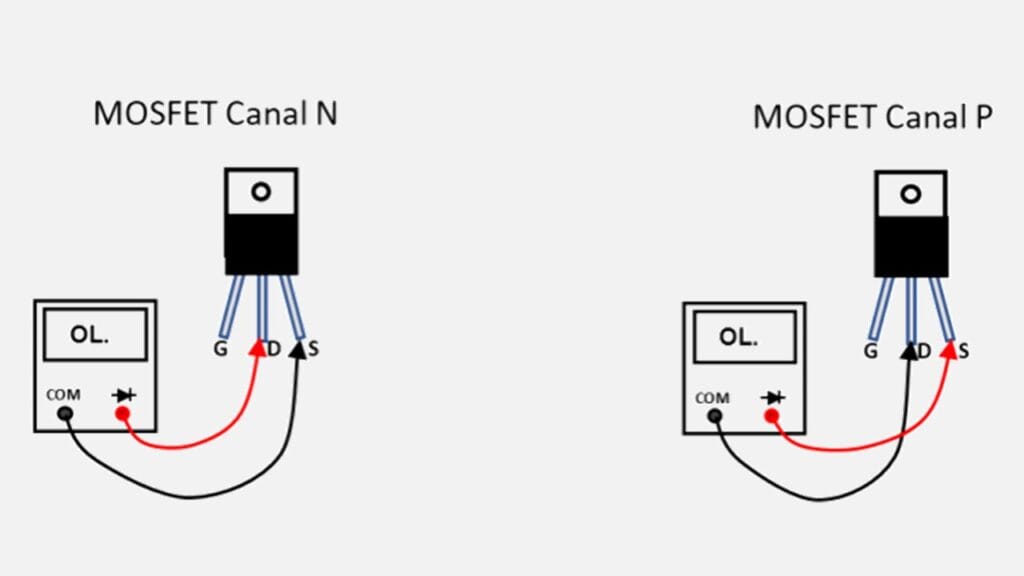

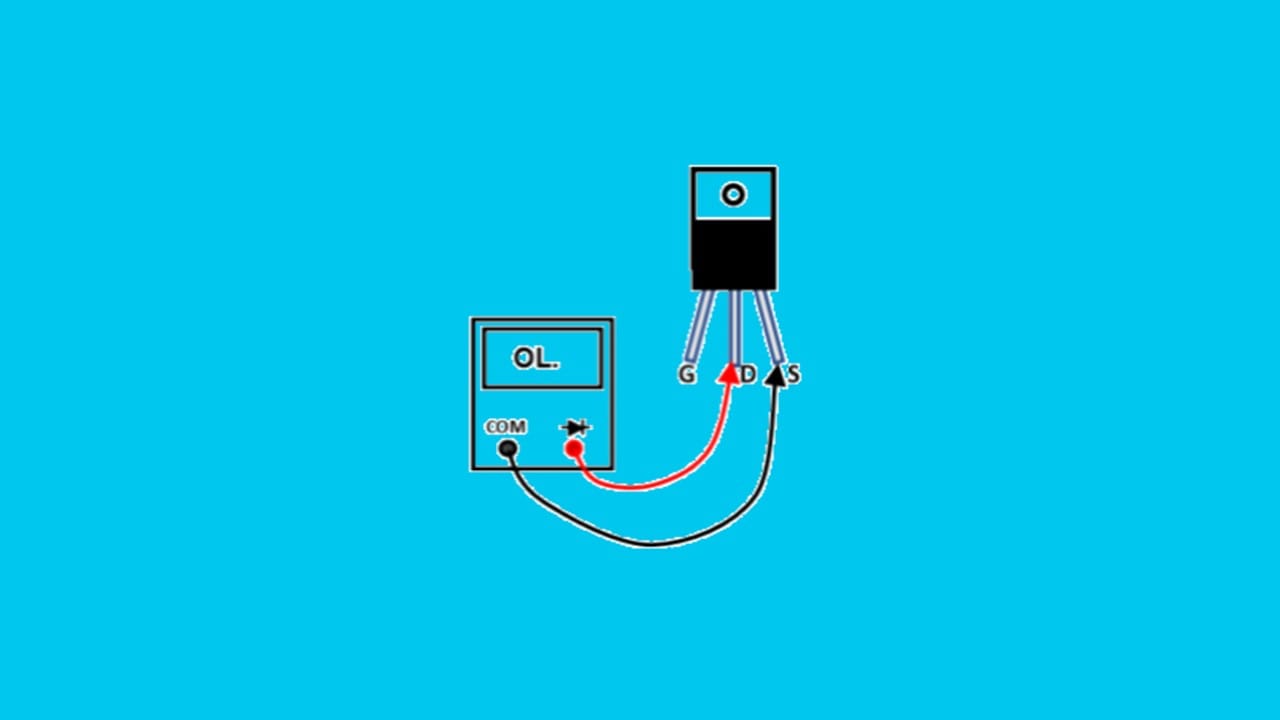

E em seguida, para verificar se o MOSFET desligou, é importante testar os terminais Dreno-Source com um multímetro na posição de diodo.

Na imagem abaixo é possível visualizar como foi realizado no MOSFET canal N e canal P, confira.

Como testar transistor MOSFET canal N e P

Neste caso acima, se o multímetro marcar OL. ou 1, então isso indica que o MOSFET desligou, pois não ocorrera condução entre estes terminais.

Mas antes de finalizar esse artigo, é importante ler a nossa recomendação abaixo.

Mais informações sobre como testar transistor MOSFET

É importante destacar que nós já fizemos um artigo completo que explica o que é o MOSFET, para que ele serve e onde ele é usado.

Além disso, nós também explicamos sobre os tipos de MOSFET e como ele funciona na prática.

Por isso, acesse o artigo acima para saber mais sobre o MOSFET.
