Você sabe qual disjuntor para ar condicionado 24000 BTUs de 220V?

Neste artigo, você vai descobrir qual o disjuntor ideal para o ar condicionado de 24000 BTUs com tensão de 220 Volts.

Além disso, vamos aprender como calcular a bitola de fio ou seção mínima dos condutores desse circuito e qual o tipo de curva para esse disjuntor.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual disjuntor para ar condicionado 24000 BTUs de 220V.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Qual o disjuntor usar para ar condicionado 24000 BTUs 220V

Para explicar qual disjuntor usar para ar condicionado 24000 BTUs de 220V, vamos usar como exemplo o ar condicionado LG abaixo , confira.

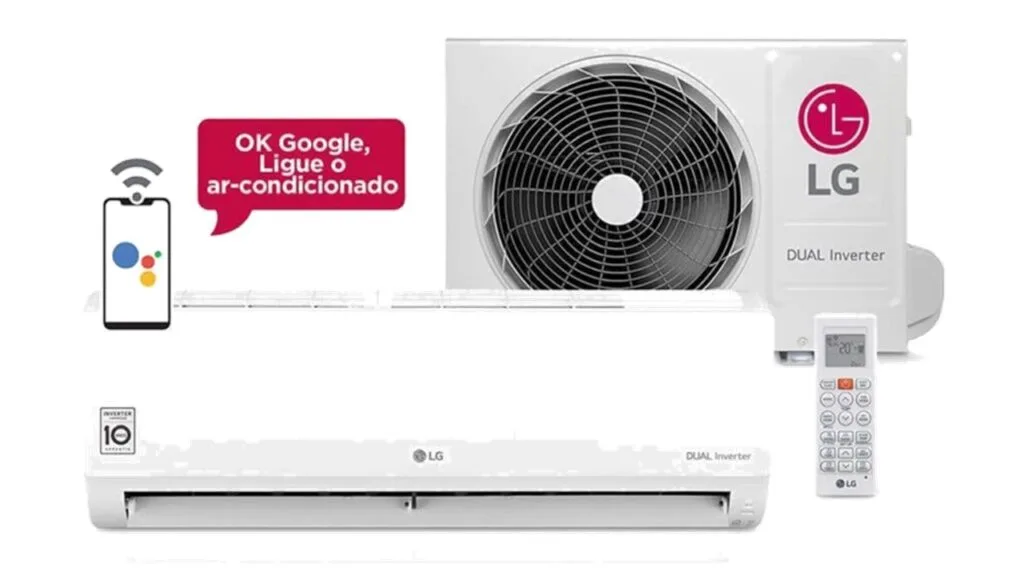

Qual o disjuntor para ar condicionado 24000 BTUs 220V da LG

Na imagem acima é possível visualizar o modelo S4-Q24K231D da linha LG Dual Inverter VOICE Split Frio de 24000 BTUs com tensão de 220V.

Mas apesar de ser apenas um exemplo prático, também existem várias marcas e fabricantes de ar condicionado no mercado.

Então porque escolhemos essa linha LG Dual Inverter VOICE, é o que vamos explicar agora.

Porque o LG Dual Inverter VOICE 24000 BTUs 220V foi escolhido

Neste exemplo, nós escolhemos a marca LG porque ela é considerada uma das melhores marcas de ar condicionado do mercado.

Esse ar condicionado mais potente é considerado uma excelente opção para refrigeração rápida em espaços maiores.

O que é bem diferente dos modelos de 9000 BTU e também os tradicionais de 12000 BTU da linha LG DUAL Inverter VOICE que são para ambientes ou cômodos pequenos.

Mas outro aspecto importante é que esse tipo de ar condicionado também é muito econômico, descubra abaixo.

Porque o LG Dual Inverter VOICE 24000 BTUs 220V é econômico

Esse tipo de ar condicionado da linha DUAL Inverter VOICE são considerados muito econômicos.

Isso acontece porque ele possui um compressor rotativo duplo e consegue controlar a temperatura de forma gradual até chegar àquela desejada.

E segundo a LG, ele consegue gerar uma economia de até 70% em relação aos modelos tradicionais.

Além disso, ele possui refrigeração do ambiente em até 40% mais rápido em relação aos modelos tradicionais.

Além disso, ele pode apresentar um bom custo benefício em relação aos outros modelos, confira abaixo.

Preço do ar condicionado LG Dual Inverter VOICE 24000 BTUs 220V

Além de possuir várias funções interessantes como ser gerenciado pelo Wi-Fi e por aplicativo no celular.

Ele também possui recursos de comando de voz através do Google Assistente.

E se você fizer uma busca rápida na internet, é possível que ele esteja disponível no site do Mercado Livre por cerca de R$ 3879,00.

Agora vamos aprender como calcular o disjuntor para esse ar condicionado, confira abaixo.

Como calcular qual disjuntor usar para ar condicionado 24000 BTUs 220V

Depois de explicar tudo isso acima, nós criamos um passo a passo para te ajudar a calcular o disjuntor para o ar condicionado, confira abaixo o primeiro passo.

Passo 1: Qual a potência do ar condicionado de 24000 BTUs 220V

Neste primeiro passo, vamos descobrir qual a potência elétrica do nosso ar condicionado.

Neste caso, nós acessamos o site da fabricante LG e consultamos o modelo S4-Q24K231D.

Em seguida, descobrimos que esse ar condicionado possui uma potência elétrica de 1980 W.

Agora o nosso próximo passo é determinar a tensão do ar condicionado, confira.

Passo 2: Qual a tensão do ar condicionado de 24000 BTUs

Neste caso, precisamos determinar as características do modelo do ar condicionado.

E isso acontece porque a linha LG DUAL Inverter VOICE possui vários modelos diferentes abaixo.

  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 220V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 220V
  • LG DUAL Inverter VOICE 18.000 BTU Frio com tensão de 220V
  • LG DUAL Inverter VOICE 24.000 BTU Frio com tensão de 220V

Mas neste caso, nós estamos considerando o modelo de 24000 BTUs e que trabalha com 220 Volts em nossos cálculos.

Então agora o nosso próximo passo é calcular a corrente do ar condicionado de 24000 BTUs com tensão de 220 Volts, confira abaixo.

Passo 3: Qual a corrente do condicionado de 24000 BTUs 220V

Neste terceiro passo, para calcular a corrente elétrica do nosso ar condicionado.

Nós vamos usar a fórmula abaixo, confira, onde:

  • P = V x I

Sendo que:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Agora observe o cálculo abaixo onde é possível visualizar qual foi o resultado que nós encontramos, confira.

  • P = V x I
  • I = P / V
  • I = 1980 / 220
  • I = 9 A

Observe que no cálculo acima é possível verificar que o valor da corrente elétrica do ar condicionado de 24000 BTUs com 220 Volts será de 9 A.

Mas nós precisamos destacar que não poderemos usar esse valor da corrente elétrica acima.

E por isso que no próximo passo vamos fazer a correção dessa corrente, confira abaixo.

Passo 4: Calcular a corrente corrigida do condicionado de 24000 BTUs 220V

Neste quarto passo, nós precisamos calcular a corrente elétrica corrigida do nosso ar condicionado.

E a correção da corrente elétrica do ar condicionado será feita em função do fator de serviço.

Neste caso, é importante destacar que o fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica.

E ela é usada para que o disjuntor não possa desarmar com facilidade.

Então observe que no cálculo abaixo é possível verificar que multiplicamos a corrente elétrica de 9 A pelo valor do fator de serviço de 1,25 e conferir o resultado abaixo.

  • Ic = 9 * 1,25
  • Ic = 11,25 A

E no cálculo acima é possível verificar que o valor da corrente corrigida pelo fator de serviço do ar condicionado de 24000 BTUs com potência de 1980 W e tensão de 220V será de 11,25 A.

Mas antes de determinar qual disjuntor para ar condicionado 24000 BTUs 220V.

Nós iremos aproveitar essa oportunidade e definir a bitola ou seção do condutor para este ar condicionado, confira abaixo.

Calcular a seção do condutor para ar condicionado 24000 BTUs 220V

Para calcular a bitola ou seção do condutor do ar condicionado, nós precisamos analisar a tabela abaixo.

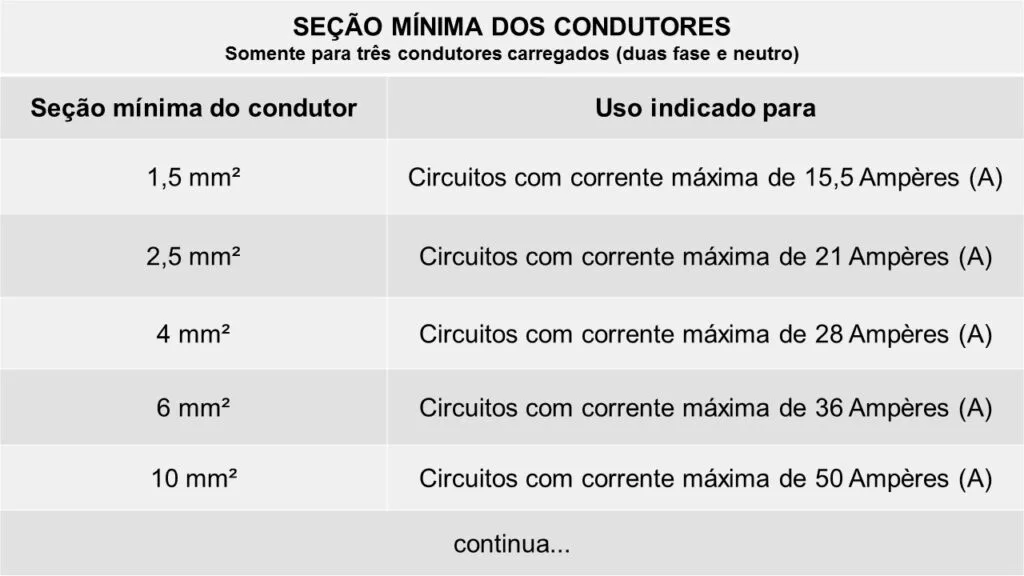

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410, confira.

Qual o disjuntor para ar condicionado 24000 BTUs 220V e a seção minima do condutor

Na tabela acima é possível visualizar a seção mínima dos condutores e a corrente máxima suportada pelo condutor.

Mas antes de explicar a tabela acima que será usada, é necessário entender algumas orientações abaixo, confira.

Orientações sobre a tabela 36 da norma NBR 5410

Os dados da tabela acima são baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Além disso, a tabela acima é apenas uma versão resumida, sendo que na original os valores podem variar com seção mínima de 0,5 mm² a 150 mm².

Outro destaque importante é que na tabela acima, estamos considerando uma instalação com três condutores carregados, sendo duas fase e o neutro.

Então depois de explicar a tabela acima, qual seria a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410 acima, é o que vamos entender agora.

Qual a seção do condutor usado para ar condicionado 24000 BTUs 220V

Para descobrir qual a seção do condutor é importante relembrar que a corrente elétrica corrigida do nosso ar condicionado é de 11,25 A.

Se observarmos a tabela original é possível visualizar que um condutor de apenas 1,5 mm² seria suficiente para suportar os 11,25 A.

Mas neste caso, é importante sempre observar o que diz a norma NBR 5410 sobre as seções mínimas para condutores, confira abaixo.

Circuitos de força a partir de de 2,5 mm²

Segundo a norma NBR 5410, todos os circuitos de força devem ter condutores elétricos com seção mínima a partir de 2,5 mm².

E neste caso, o circuito do nosso ar condicionado de 24000 BTUs de 220V é considerado um circuito de força.

Então, segundo a norma, nós devemos elevar os condutores que seria de 1,5 mm² do nosso circuito para uma seção mínima de 2,5 mm².

E analisando a tabela acima, esse tipo de condutor também irá suportar uma corrente elétrica máxima de até 21A, para a corrente do ar condicionado que é  11,25 A.

Mas segundo a fabricante LG, a recomendação é usar usar condutores de 4 mm².

Mas então porque alguns eletricistas usam condutores de 4 mm², é o que vamos explicar agora.

Dúvidas sobre ar condicionado 24000 BTUs com 4 mm²

É importante destacar que  muitos profissionais geralmente utilizam o condutor de 4 mm².

Mas isso acontece porque há vários modelos de ar condicionados de 24000 BTUs de fabricantes diferentes e com potências e tensões diferentes.

Mas, no nosso exemplo, o ar condicionado LG de 24000 BTUs de 220V acima, deve possuir condutores de 4 mm².

Além disso, a distância pode influenciar na bitola do condutor, é o que precisamos entender abaixo.

Orientação importante sobre a distância máxima de 30 metros

É importante destacar que os dados na tabela acima são baseados em uma distância máxima dos condutores elétricos em até 30 metros.

Mas se por algum motivo a instalação do ar condicionado for superior a essa distância.

Então será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Mas como estamos considerando uma instalação residencial onde a distância será inferior a 30 metros, então iremos desconsiderar essa observação.

Agora vamos determinar o disjuntor ideal para o ar condicionado de 24000 BTUs com potência de 1980 W e 220V, confira abaixo.

Qual o disjuntor usar para ar condicionado 24000 BTUs 220V

No início desse artigo, nós calculamos o valor da corrente corrigida do nosso ar condicionado.

E descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 11,25 A.

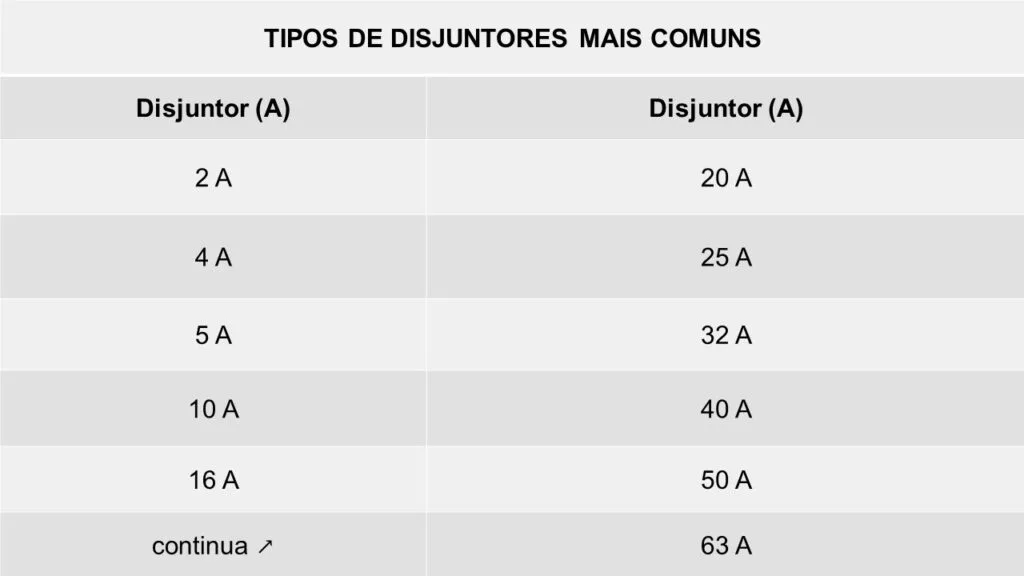

E na imagem abaixo podemos verificar os tipos de disjuntores disponíveis no mercado, confira.

Qual o disjuntor para ar condicionado 24000 BTUs 220V conforme a tabela

Mas observando a imagem acima, qual seria o disjuntor com corrente elétrica de atuação mais próxima desse valor na tabela acima, é o que vamos descobrir agora.

Qual disjuntor escolher para ar condicionado 24000 BTUs 220V

Neste caso, o disjuntor deve ser maior do que 11,25 A que é a corrente corrigida do ar condicionado.

E deve ser inferior a 28 A, que é a corrente máxima suportada pelo cabo de 4 mm².

Então analisando a tabela de disjuntores acima, temos as opções de disjuntor de 16 A e o disjuntor de 20 A e o disjuntor de 25A.

Neste caso, vamos escolher o disjuntor de 20 A para evitar qualquer tipo de problema como desarme do circuito.

Mas então porque escolher o disjuntor de 20 A é o que vamos entender agora.

Porque escolher o disjuntor de 20 A para ar condicionado 24000 BTUs 220V

É importante relembrar que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Neste caso, nós iremos considerar a seção mínima do condutor que será de 4 mm² e a corrente elétrica máxima suportada.

E segundo a tabela da norma NBR 5410, ela diz que os cabos elétricos de 4 mm² suportam até 28 A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 28 A, então o disjuntor de 20A já é mais que suficiente para a maioria destes modelos de 24000 BTUs.

Além disso, a fabricante também recomenda o disjuntor de 20 A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Qual a curva do disjuntor para ar condicionado 24000 BTUs 220V

Depois de determinar qual disjuntor usar para ar condicionado 24000 BTUs 220 V.

Você também precisa saber qual o tipo de curva do disjuntor para este ar condicionado.

Neste caso, é importante destacar que os disjuntores podem ser encontrados com curva B, curva C e curva D.

Mas então qual será o tipo de curva do disjuntor para esse ar condicionado, é o que vamos explicar agora.

Qual o tipo de curva do disjuntor para ar condicionado 24000 BTUs 220V

Neste caso, o disjuntor para ar condicionado 24000 BTUs 220V deve ser escolhido como disjuntor de curva C.

Isso acontece porque esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.

Neste caso, também podemos citar exemplos como a máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Mas porque escolher o disjuntor de curva C, é o que vamos entender agora.

Porque escolher o disjuntor de curva C para ar condicionado 24000 BTUs 220V

Como dissemos acima, o disjuntor de curva C é recomendado para circuitos com cargas indutivas.

Mas outro aspecto importante é que esse tipo de disjuntor da curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.

Mas nós já fizemos um artigo completo sobre curva de disjuntores, confira abaixo.

Tipo de curva de disjuntores

É importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

Mas antes de finalizar esse artigo, confira outras informações abaixo.

Outras informações sobre dimensionamento de condutores

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver mais dúvidas, então acesse os artigos acima para saber mais.
