Como calcular o disjuntor para ar condicionado

Mardey Costa
Escrito por Mardey Costa em 13/04/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como calcular o disjuntor para ar condicionado?

Neste artigo, você vai descobrir como calcular o disjuntor para ar condicionado de 9000 BTU com tensão de 127 Volts e 220 Volts.

Além disso, você também vai aprender como calcular o disjuntor para ar condicionado de 12000 BTU com tensão de 127 Volts e 220 Volts.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual o disjuntor para ar condicionado.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como calcular o disjuntor para ar condicionado

Para calcular o disjuntor para ar condicionado vamos considerar um exemplo prático de um ar condicionado da marca LG da linha LG DUAL Inverter VOICE Split Frio.

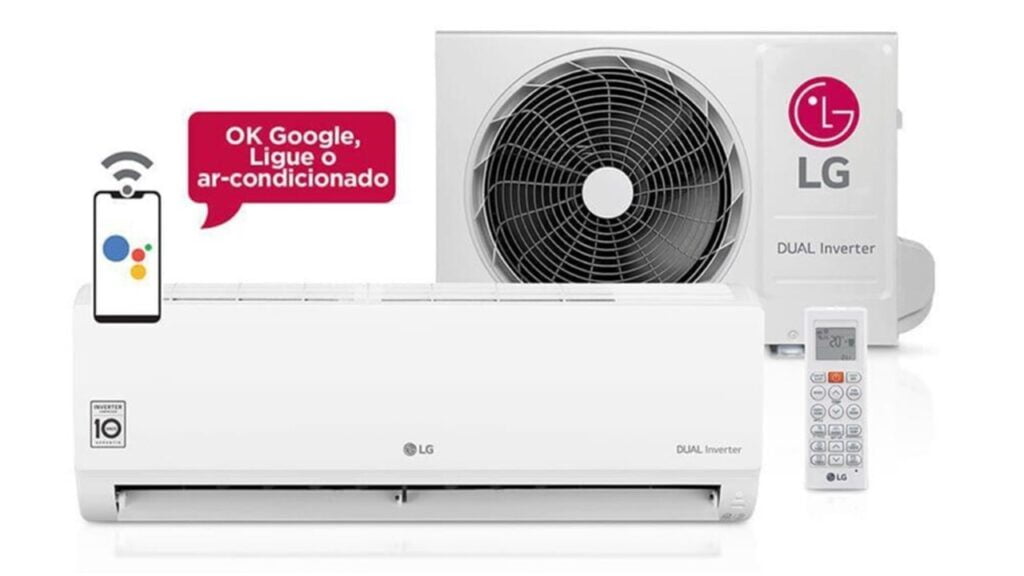

Na imagem abaixo podemos verificar o modelo de um ar condicionado LG da linha Dual Inverter Voice Split Frio, confira.

Como calcular disjuntor para ar condicionado da marca LG da linha LG DUAL Inverter VOICE Split Frio.

Apesar de ser apenas um exemplo prático, existem várias marcas de ar condicionado no mercado.

Mas nós escolhemos a marca LG porque ela é considerada uma das melhores marcas e também mais econômicas disponíveis no mercado.

Mas porque decidimos escolher esta linha de ar condicionado DUAL Inverter VOICE, confira abaixo.

Porque o LG Dual Inverter VOICE

A linha LG DUAL Inverter VOICE porque ela é considerada uma boa opção para quartos ou apartamentos pequenos.

Isso acontece porque esse tipo de ar condicionado possui um compressor rotativo duplo.

Assim ele consegue controlar a temperatura de forma gradual até chegar àquela desejada.

E ainda consegue economizar bastante energia quando comparado aos modelos tradicionais

Outro detalhe importante é que este tipo de ar condicionado possui várias funções interessantes como ser gerenciado pelo wifi e por aplicativo no celular.

E fazendo uma busca rápida na internet, verificamos que ele está disponível no site do Mercado Livre por apenas R$ 1799,00.

Além disso, ela está disponível em quatro modelos diferentes, confira abaixo.

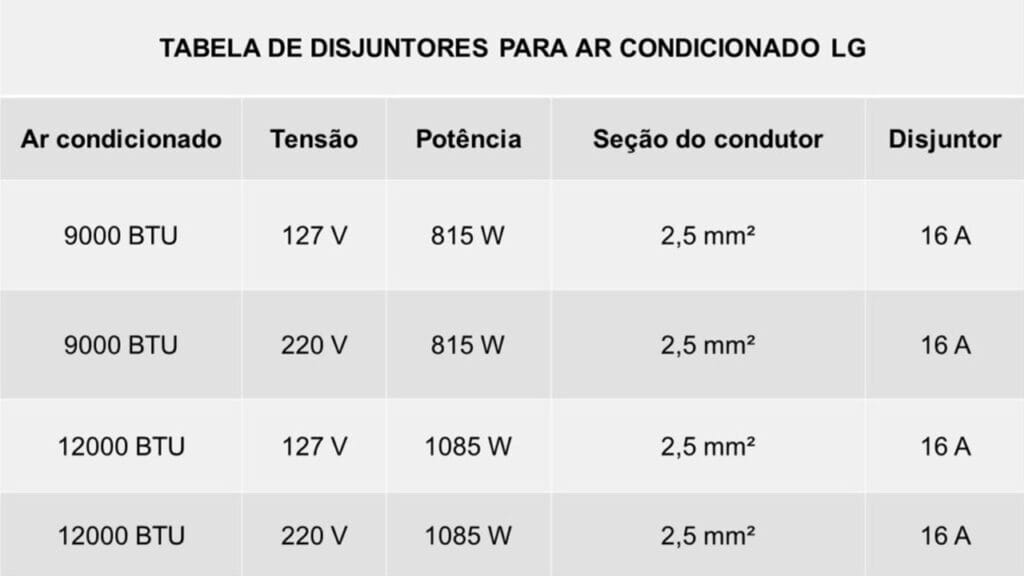

Linha de ar condicionado LG DUAL Inverter VOICE Split Frio

Depois de acessar o site da LG podemos perceber que o modelo Dual Inverter Voice Split Frio da LG está disponível em quatro modelos diferentes, sendo eles.

  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 220V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 220V

Neste caso, existem vários modelos de ar condicionado com potência e tensões diferentes.

Por isso, vamos calcular abaixo qual o disjuntor ideal para todos os modelos da linha LG DUAL Inverter VOICE.

Então vamos começar pelo modelo de ar condicionado LG DUAL Inverter VOICE de 9000 BTU com tensão de 127 Volts, confira abaixo.

Como calcular o disjuntor para ar condicionado de 9000 BTU com 127V

Para calcular o disjuntor para ar condicionado de 9000 BTU da linha LG DUAL Inverter Voice, nós precisamos acessar o manual do fabricante e encontrar as informações abaixo.

Potência elétrica do ar condicionado de 9000 BTU 127V

Para descobrir a potência elétrica do ar condicionado você precisa acessar o manual do fabricante.

Mas é importante destacar que o ar condicionado possui dois tipos de potência, sendo a potência elétrica e a potência de refrigeração.

Onde a potência elétrica é medida em Watts e a potência de refrigeração é medida em BTU.

E neste caso, não será usada a potência de refrigeração para dimensionar os cabos e disjuntores.

Por isso, ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado da LG possui uma potência elétrica de 815W.

Tensão elétrica do ar condicionado de 9000 BTU 127V

O ar condicionado de 9000 BTU da linha LG DUAL Inverter VOICE pode ser encontrado com as tensões de 127 Volts e 220 Volts.

Mas neste caso, vamos considerar apenas o modelo de 127 Volts.

Agora vamos calcular qual a corrente elétrica do ar condicionado de 9000 BTU, confira abaixo.

Corrente elétrica do condicionado de 9000 BTU 127V

Para calcular a corrente elétrica do ar condicionado de 9000 BTU, vamos usar a seguinte fórmula abaixo.

P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

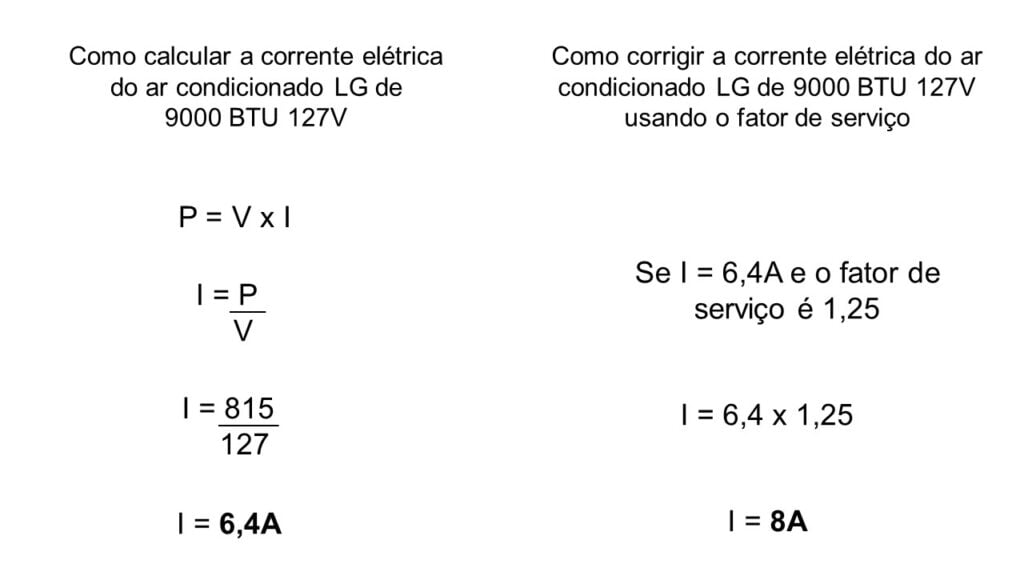

Na imagem abaixo é possível visualizar como foi realizada essa operação matemática e qual foi o resultado, confira.

Como calcular o disjuntor para ar condicionado de 9000 BTU com 127V

Na imagem acima é possível verificar que o valor da corrente elétrica do ar condicionado de será de 6,4A.

Mas por questões de segurança, não podemos usar essa corrente elétrica acima.

E neste caso, precisaremos fazer a correção dessa corrente elétrica em função do fator de serviço, confira abaixo.

Corrente elétrica corrigida do ar condicionado de 9000 BTU 127V

Neste caso, precisamos considerar uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada anteriormente.

Por isso utilizamos o fator de serviço para determinar uma margem de segurança para que o disjuntor não possa desarmar esse circuito.

Como calcular a corrente do disjuntor para ar condicionado de 9000 BTU com 127V

Na imagem abaixo é possível visualizar que multiplicamos a corrente elétrica pelo valor do fator de serviço e conferir qual foi o resultado, confira.

Na imagem acima é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço do ar condicionado de 9000 BTU com potência elétrica de 815W e tensão de 127V será de 8A.

É importante destacar que a corrente elétrica e outras informações técnicas do ar condicionado estão disponíveis no site do fabricante ou no manual do fabricante.

Mas antes de determinar o disjuntor para o ar condicionado, vamos encontrar a seção mínima do condutor para o ar condicionado, confira abaixo.

Seção mínima do condutor para ar condicionado 9000 BTU 127V

Para determinar a seção mínima do condutor, precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

Neste caso, a norma recomenda que circuitos de iluminação podem ser usados condutores elétricos com seção mínima de 1,5 mm².

Mas os circuitos de força devem ser usados pelos condutores elétricos com seção mínima a partir de 2,5 mm², como o nosso ar condicionado.

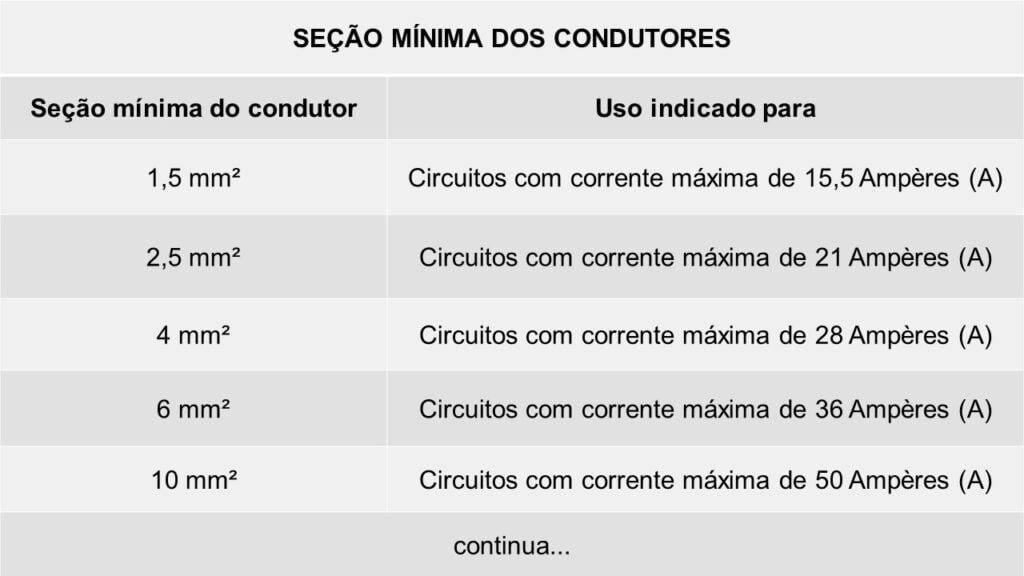

Na imagem abaixo é possível visualizar a tabela da norma NBR 5410 com a seção mínima e a corrente máxima suportada pelo condutor, confira.

Seção mínima do condutor para ar condicionado 9000 BTU 127V

Os dados da tabela acima foram baseados na bitola de fio ou seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Neste caso, a corrente elétrica do nosso ar condicionado é de 8A, conforme calculado na etapa anterior.

Então, analisando a tabela acima podemos concluir que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado.

Isso acontece porque este condutor irá suportar uma corrente elétrica máxima de até 21A, para a corrente do ar condicionado que é apenas 8A.

Mas é importante destacar que na tabela acima estão sendo consideradas as informações para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Agora vamos determinar o disjuntor ideal para o ar condicionado de 9000 BTU de 127 Volts, confira abaixo.

Disjuntor para o ar condicionado de 9000 BTU 127V

Na etapa anterior, nós já descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 8A.

E neste caso, precisamos encontrar o disjuntor ideal com corrente elétrica de atuação mais próxima desse valor acima.

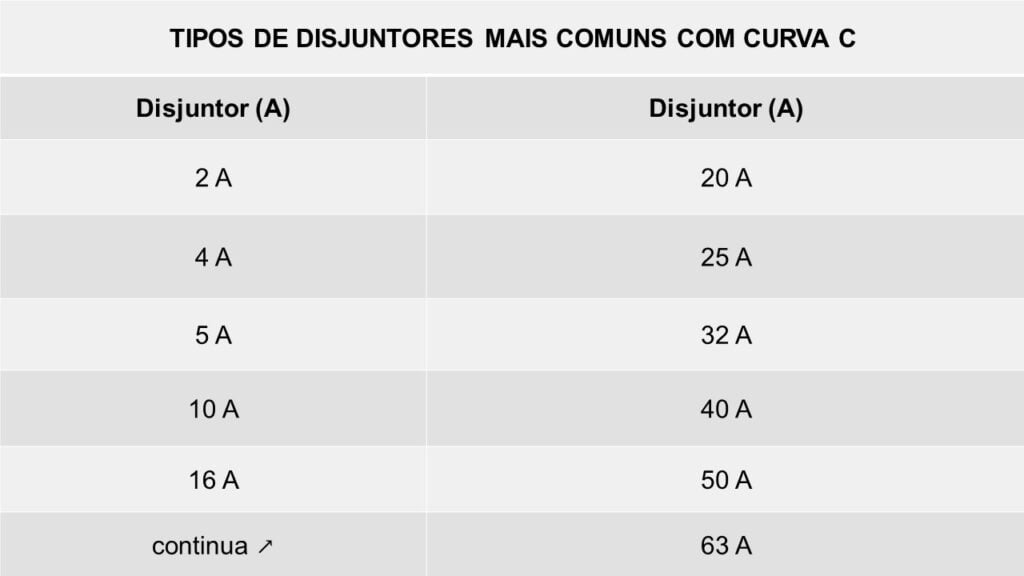

Na imagem abaixo é possível visualizar os tipos de disjuntores mais comuns encontrados no mercado.

Tipos de corrente de disjuntor para o ar condicionado mais comuns

Observando a imagem acima poderíamos usar o disjuntor de 10A para suportar uma corrente elétrica de 8A.

Mas a recomendação da fabricante é que o disjuntor ideal deve ser de 16A para evitar problemas de desarmes.

Mas isso acontece porque na prática, o disjuntor é dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Por isso, mesmo que a corrente elétrica do ar condicionado seja considerada baixa, nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

Neste caso, a norma NBR 5410 diz que os cabos elétricos de 2,5 mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Curva de disjuntor para ar condicionado 9000 BTU 127V

Depois de determinar qual será o disjuntor para ar condicionado de 9000 BTU de 127V acima, você precisa saber qual o tipo de curva do disjuntor para ar condicionado.

Isso acontece porque os disjuntores são classificados como disjuntores de curva B, curva C e curva D.

E neste caso, o disjuntor para ar condicionado deve ser escolhido como disjuntor de curva C.

Esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva, ou seja, máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Além disso, o disjuntor de curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.

Por isso, é importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

Mas se o ar condicionado for de 220V, então você precisa fazer o cálculo abaixo para descobrir o disjuntor ideal, confira.

Como calcular o disjuntor para ar condicionado de 9000 BTU com 220V

Para calcular o disjuntor para ar condicionado de 9000 BTU de 220V da linha LG DUAL Inverter Voice.

Então, nós também precisamos acessar o manual do fabricante e encontrar as informações abaixo.

Potência elétrica do ar condicionado de 9000 BTU 220V

Para descobrir a potência elétrica do ar condicionado nós acessamos o manual da fabricante deste modelo no site da LG.

E ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado da LG também possui uma potência elétrica de 815W.

Tensão elétrica do ar condicionado de 9000 BTU 220V

O ar condicionado de 9000 BTU da linha LG DUAL Inverter VOICE pode ser encontrado com as tensões de 127 Volts e 220 Volts.

Mas neste caso, vamos considerar agora o modelo de 220 Volts.

Agora precisamos calcular a corrente elétrica do ar condicionado de 9000 BTU com tensão de 220 Volts, confira abaixo.

Corrente elétrica do ar condicionado de 9000 BTU 220V

Para calcular a corrente elétrica do ar condicionado de 9000 BTU, vamos usar a seguinte fórmula que usamos no início desse artigo, confira abaixo.

P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

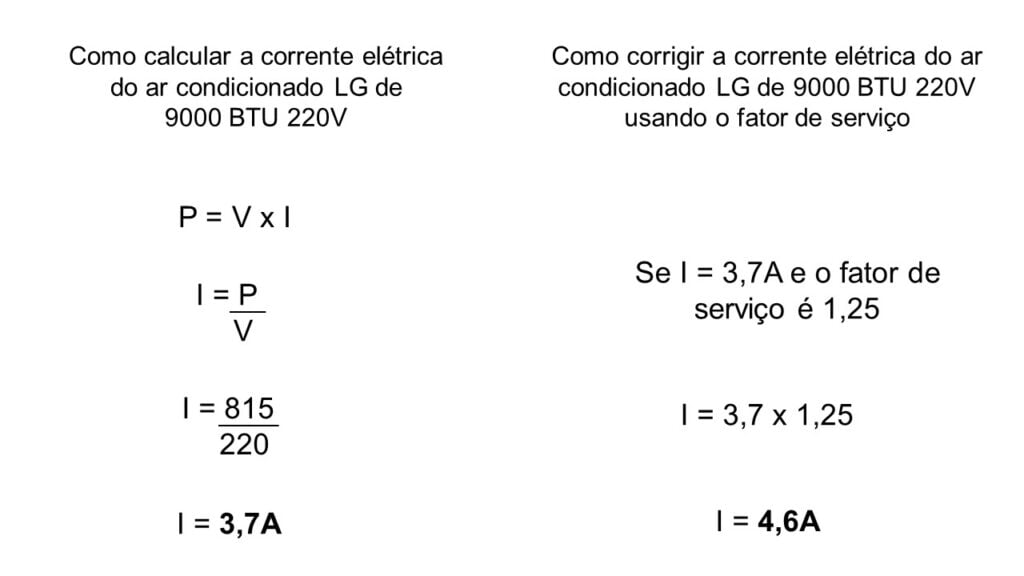

Observe que na imagem abaixo é possível visualizar como foi realizada esse cálculo e qual foi o resultado, confira.

Na imagem acima é possível verificar que o valor da corrente elétrica do ar condicionado de 220 Volts será de 3,7A.

Como calcular a corrente do disjuntor para ar condicionado de 9000 BTU com 220V

Mas por questões de segurança, também não podemos usar essa corrente elétrica acima.

E também iremos fazer a correção dessa corrente elétrica através do fator de serviço, confira abaixo.

Corrente elétrica corrigida do ar condicionado de 9000 BTU 220V

Assim como no exemplo anterior, nós precisamos considerar uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada..

Na imagem abaixo é possível visualizar que multiplicamos a corrente elétrica de 3,7A pelo valor do fator de serviço de 1,25 e conferir qual foi o resultado, confira.

Como calcular a corrente do disjuntor para ar condicionado de 9000 BTU com 220V

Na imagem acima é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço do ar condicionado de 9000 BTU com potência elétrica de 815W e tensão de 220V será de 4,6A.

Mas antes de determinar o disjuntor para o ar condicionado, vamos também definir a seção do condutor para o ar condicionado, confira abaixo.

Seção mínima do condutor para ar condicionado 9000 BTU 220V

Conforme fizemos no exemplo anterior e seguindo a norma NBR5410, o circuito de força do ar condicionado deve ter no mínimo a bitola a partir de 2,5 mm².

Na imagem abaixo é possível visualizar a tabela da norma NBR 5410 com a seção mínima e a corrente máxima suportada pelo condutor, confira.

Seção mínima do condutor para ar condicionado 9000 BTU 127V

Lembre que os dados acima são baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

E conforme calculado acima, a corrente elétrica do ar condicionado de 220 Volts é de 4.6A.

Então, analisando a tabela acima podemos concluir também que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado de 220 Volts.

Isso acontece porque a corrente elétrica do ar condicionado é de 4.6A e o condutor consegue suportar uma corrente elétrica máxima de até 21A.

Mas se a distância do condutor for superior a 30 metros, então será necessário calcular novamente a bitola ou seção de condutores elétricos com base na queda de tensão.

Agora vamos determinar o disjuntor ideal para o ar condicionado de 9000 BTU de 220 Volts, confira abaixo.

Disjuntor para o ar condicionado de 9000 BTU 220V

Na etapa anterior, nós  descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 4,6A.

Então precisamos encontrar o disjuntor ideal com corrente elétrica de atuação mais próxima desse valor acima.

Na imagem abaixo podemos visualizar os tipos de disjuntores disponíveis no mercado, confira.

Tipos de corrente de disjuntor para o ar condicionado mais comuns

Assim como no exemplo anterior do ar condicionado de 127 Volts, nós poderíamos usar o disjuntor de 10A para suportar uma corrente elétrica de 4,6A.

Mas a recomendação da fabricante LG é que o disjuntor ideal deve ser de 16A para evitar qualquer tipo de problema como desarme do circuito.

Lembre-se que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.

E nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

E segundo a tabela da norma NBR 5410, ela diz que os cabos elétricos de 2,5 mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Curva de disjuntor para ar condicionado 9000 BTU 220V

Depois de determinar qual será o disjuntor para ar condicionado de 9000 BTU de 220V.

É preciso lembrar que o disjuntor para ar condicionado deve ser de curva C, conforme explicamos no início deste artigo.

Finalizamos aqui todos os cálculos que ensinam como determinar o disjuntor para ar condicionado de 9000 BTU com tensão de 127V e 220V.

Mas se o modelo de ar condicionado for de 12000 BTU, então você precisa fazer os cálculos abaixo para descobrir o disjuntor ideal, confira.

Como calcular o disjuntor para ar condicionado de 12000 BTU com 127V

Para calcular o disjuntor para ar condicionado de 12000 BTU da linha LG DUAL Inverter VOICE, nós vamos seguir o mesmo passo a passo que fizemos nos exemplos acima.

E por isso, também precisamos acessar o manual do fabricante na internet e encontrar as informações abaixo.

Por isso, vamos encontrar a potência elétrica do ar condicionado de 12000 BTU da linha LG DUAL Inverter VOICE, confira.

Qual a potência do ar condicionado de 12000 BTU 127V

Neste primeiro passo, para descobrir a potência elétrica do ar condicionado de 12000 BTU, acessamos o manual do fabricante no site da LG.

Mas é muito importante relembrar que o ar condicionado funciona através de dois tipos de potência, sendo a potência elétrica e a potência de refrigeração.

Neste caso, a potência elétrica é medida em Watts e a potência de refrigeração do ar condicionado é medida em BTU.

Ao acessar o site da fabricante você precisa tomar cuidado para não confundir essas dois tipos de potências.

Isso acontece porque não usamos a potência de refrigeração para dimensionar os cabos e disjuntores.

Por isso, ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado possui uma potência elétrica de 1085W.

Qual a tensão elétrica do ar condicionado de 12000 BTU 127V

O ar condicionado de 12000 BTU da linha LG DUAL Inverter VOICE da LG também pode ser encontrado com as tensões de 127 Volts e 220 Volts.

Mas exemplo, vamos considerar apenas o modelo que trabalha com tensão elétrica de 127 Volts.

Agora vamos calcular qual a corrente elétrica do ar condicionado de 12000 BTU e com tensão elétrica de 127 Volts, confira abaixo.

Qual a corrente elétrica do condicionado de 12000 BTU 127V

Para calcular a corrente elétrica do ar condicionado de 12000 BTU com potência elétrica de 1085W e tensão elétrica de 127V, vamos usar a seguinte fórmula abaixo.

P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

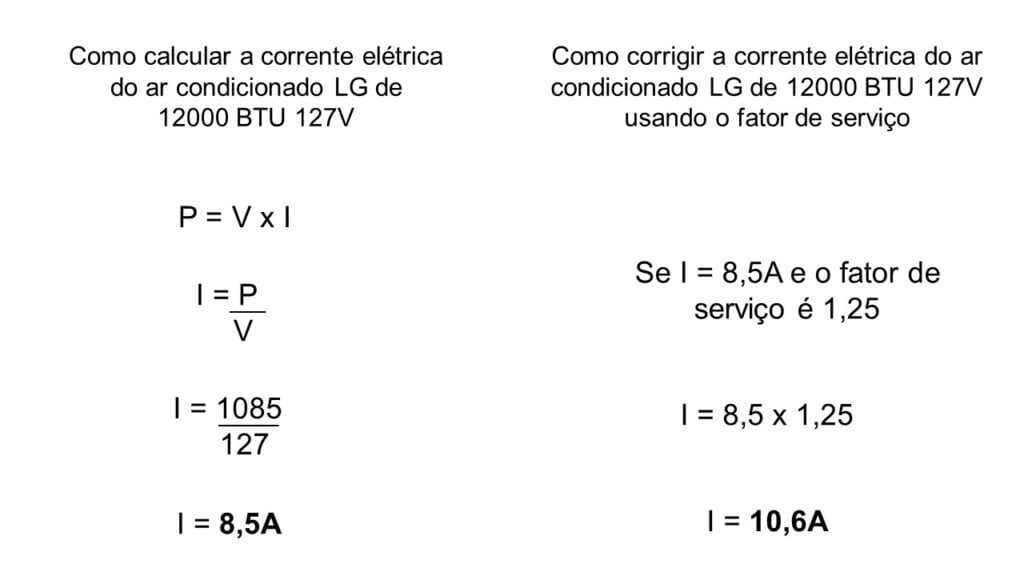

Na imagem abaixo é possível conferir como foi realizado esse cálculo e qual será o resultado, confira.

Como calcular a corrente do disjuntor para ar condicionado de 12000 BTU com 127V

Na imagem acima é possível visualizar que o valor da corrente elétrica do ar condicionado de 12000 BTU com potência de 1085W e  tensão de 127V será de 8,5A.

Mas neste caso, não podemos usar essa corrente elétrica acima.

Por isso, nós iremos utilizar o fator de serviço, confira abaixo.

Qual a corrente elétrica corrigida do ar condicionado de 12000 BTU 127V

O fator de serviço é usado para determinar uma margem de segurança para que o disjuntor não possa desarmar esse circuito.

Neste caso, é considerado uma margem de segurança de 25% acima da corrente elétrica que foi calculada anteriormente.

Na imagem abaixo é possível verificar que foi multiplicada a corrente elétrica de  8,5A pelo valor do fator de serviço que é de 1,25, confira abaixo.

Como calcular a corrente do disjuntor para ar condicionado de 12000 BTU com 127V

Na imagem acima é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço será de 10,6A.

Mas antes de determinar o disjuntor para o ar condicionado, vamos determinar qual é a seção mínima do condutor para o ar condicionado, confira abaixo.

Qual a seção mínima do condutor para ar condicionado 12000 BTU 127V

Para determinar a seção mínima do condutor, precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

Segundo a NBR 5410, para circuitos de iluminação podem ser usados condutores elétricos com seção mínima de 1,5 mm².

E para os circuitos de força devem ser usados condutores elétricos com seção mínima a partir de 2,5 mm².

E como o nosso ar condicionado é um circuito de força então a seção mínima a ser considerada deve ser à partir de 2,5 mm².

Na imagem abaixo é possível visualizar a tabela da norma NBR 5410 que contém a seção mínima do condutor e a sua corrente máxima suportada pelo condutor, confira.

Seção mínima do condutor para ar condicionado 9000 BTU 127V

Lembre-se que os dados da tabela acima devem ser considerados como condutores em eletrodutos que ficarão embutidos na alvenaria.

Neste caso, estamos falando de uma instalação elétrica residencial.

E na etapa anterior, nós calculamos a corrente elétrica do ar condicionado e encontramos o valor de 10,6A.

Então, analisando a tabela acima podemos concluir que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado.

Este condutor de 2,5 mm² foi escolhido porque ele consegue suportar uma corrente elétrica máxima de até 21A, para a corrente do ar condicionado que é apenas 10,6A.

Mas esta tabela acima está considerando que a distância do condutor será no máximo em até 30 metros.

Mas se o condutor for ultrapassar essa distância, então será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Agora vamos determinar o disjuntor para ar condicionado de 12000 BTU com tensão de 127V, confira abaixo.

Qual o disjuntor para ar condicionado de 12000 BTU 127V

Nas etapas anteriores, nós descobrimos que a corrente elétrica para o disjuntor deve ter uma corrente elétrica de pelo menos 10,6A.

E nós precisamos encontrar um disjuntor que tenha o valor de atuação superior a corrente elétrica de 10,6A.

Por isso, na imagem abaixo podemos conferir uma tabela com os tipos de disjuntores mais comuns encontrados no mercado, confira.

Tipos de corrente de disjuntor para o ar condicionado mais comuns

Analisando a tabela acima é possível visualizar que o disjuntor ideal será o disjuntor de 16A.

Mas devemos lembrar que o disjuntor para ar condicionado deve ser dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Então iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

E de acordo com a norma NBR 5410, os condutores elétricos de 2,5 mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado de 12000 BTU em 127V.

É muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Qual a curva de disjuntor para ar condicionado 12000 BTU 127V

Assim como citamos nos modelos de ar condicionado acima, o disjuntor para ar condicionado deve ser de curva C.

Isso é muito importante porque os disjuntores também são classificados como disjuntores de curva B, curva C e curva D.

Esse tipo de disjuntor de curva C é recomendado para as cargas de característica indutiva.

Ou seja, máquinas de lavar roupas, lâmpadas fluorescentes e motores elétricos.

E também equipamentos como ar condicionado e outros aparelhos.

Além disso, o disjuntor de curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

Se você tiver alguma dúvida sobre curvas de disjuntores, acesse este artigo para saber mais.

Mas se o ar condicionado escolhido for o modelo de 12000 BTU de 220V, então você pode conferir os cálculos abaixo.

Como calcular o disjuntor para ar condicionado de 12000 BTU com 220V

Para calcular o disjuntor para ar condicionado de 12000 BTU de 220V da linha LG DUAL Inverter Voice.

Então, vamos também acessar o manual do fabricante e buscar as informações abaixo, confira.

Qual a potência do ar condicionado de 12000 BTU 220V

Para descobrir a potência elétrica do ar condicionado nós acessamos o manual da fabricante LG.

Em seguida, ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado da LG possui uma potência elétrica de 1085W.

Qual a tensão do ar condicionado de 12000 BTU 220V

Como dissemos acima, o ar condicionado de 12000 BTU da LG que pertence a linha DUAL Inverter VOICE pode ser encontrado com as tensões de 127 Volts e também com 220 Volts.

Mas neste caso, vamos considerar o modelo que trabalha 220 Volts em nossos cálculos.

Agora vamos calcular a corrente do ar condicionado de 12000 BTU com tensão de 220 Volts, confira abaixo.

Qual a corrente do condicionado de 12000 BTU 220V

Como fizemos nos exemplos anteriores, vamos usar a fórmula abaixo para calcular a corrente elétrica, confira.

P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

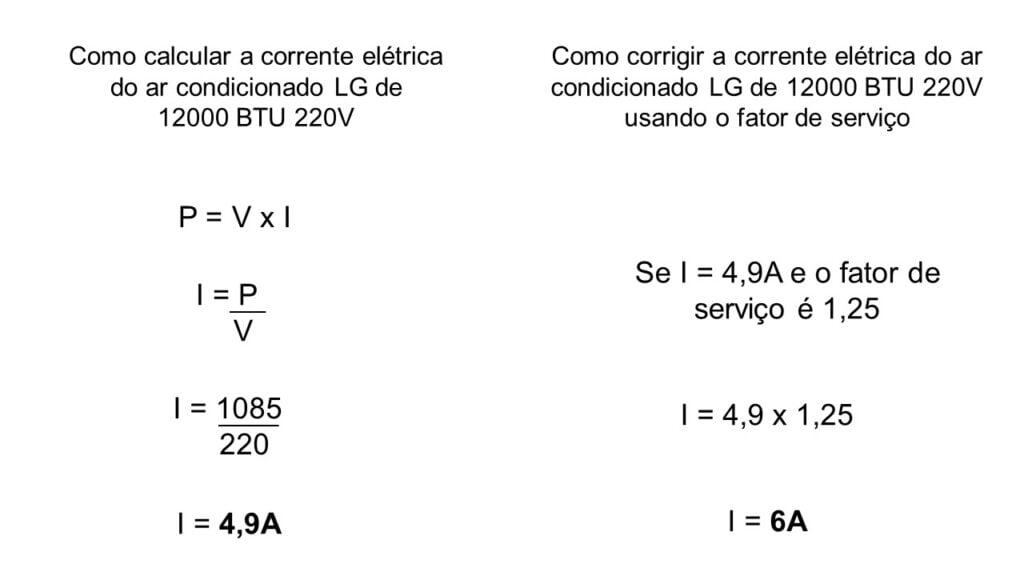

E na imagem abaixo é possível visualizar como foi feito este cálculo e qual foi o resultado que nós encontramos, confira.

Como calcular a corrente do disjuntor para ar condicionado de 12000 BTU com 220V

Na imagem acima é possível verificar que o valor da corrente elétrica do ar condicionado de 12000 BTU com 220 Volts será de 4,9A.

Mas não poderemos usar esse valor da corrente elétrica acima e precisamos usar o fator de serviço, confira abaixo.

Qual a corrente corrigida do ar condicionado de 12000 BTU 220V

Como fizemos no exemplo anterior em todos os modelos acima.

Nós iremos considerar uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada.

Na imagem abaixo é possível verificar que multiplicamos a corrente elétrica de 4,9A pelo valor do fator de serviço de 1,25 e conferir qual foi o resultado, confira.

Como calcular a corrente do disjuntor para ar condicionado de 12000 BTU com 220V

Na imagem acima é possível verificar que o valor da corrente corrigida pelo fator de serviço do ar condicionado de 12000 BTU com potência de 1085W e tensão de 220V será de 6A.

Mas antes de determinar o disjuntor para ar condicionado, vamos também definir a seção do condutor para o ar condicionado, confira abaixo.

Qual a seção mínima do condutor para ar condicionado 12000 BTU 220V

Conforme fizemos no exemplo anterior e seguindo a norma NBR5410, o circuito de força do ar condicionado deve ter no mínimo a bitola a partir de 2,5 mm².

Na imagem abaixo é possível visualizar a tabela da norma NBR 5410.

Seção mínima do condutor para ar condicionado 9000 BTU 127V

Essa tabela mostra a seção mínima dos condutores e a corrente máxima suportada pelo condutor, confira.

Mas lembre-se que esta tabela se refere a seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

A corrente elétrica do ar condicionado de 12000 BTU com 220 Volts é de 6A, como calculamos acima.

Então, analisando a tabela acima podemos verificar que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado de 220 Volts.

Observe que a corrente elétrica do ar condicionado é de 6A e o condutor de 2,5 mm² consegue suportar uma corrente elétrica máxima de até 21A.

Porém, caso a distância do condutor for superior a 30 metros, então será necessário calcular novamente a bitola ou seção de condutores elétricos com base na queda de tensão.

Agora vamos determinar o disjuntor ideal para o ar condicionado de 12000 BTU com potência de 1085W e 220V, confira abaixo.

Qual o disjuntor para ar condicionado de 12000 BTU 220V

Observe que na etapa anterior, nós já descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 6A.

Então vamos encontrar o disjuntor com corrente de atuação mais próxima desse valor acima.

Na imagem abaixo podemos verificar os tipos de disjuntores disponíveis no mercado, confira.

Tipos de corrente de disjuntor para o ar condicionado mais comuns

Analisando a tabela acima, nós poderíamos usar um disjuntor de 10A para suportar uma corrente elétrica de 6A.

Mas a recomendação da fabricante LG é que o disjuntor ideal deve ser de 16A.

Mas é importante destacar que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Por isso, nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

E conforme a tabela da norma NBR 5410, ela diz que os cabos elétricos de 2,5 mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, e a corrente elétrica mínima do disjuntor precisa ser de 6A.

Então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este artigo, nós precisamos definir a cura do disjuntor para ar condicionado, confira abaixo.

Qual a curva de disjuntor para ar condicionado 12000 BTU 220V

Neste caso, o disjuntor para ar condicionado deve ser de curva C, conforme explicamos desde o início deste artigo.

Então o disjuntor para ar condicionado de 12000 BTU da LG com potência elétrica de 1085W e tensão de 220V será de 16A com curva C.

E para finalizar este artigo, nós fizemos uma tabela de disjuntores para ar condicionado LG que calculamos neste artigo, confira abaixo.

Tabela de disjuntor para ar condicionado LG

Na imagem abaixo é possível visualizar uma tabela com todas as informações que foram calculadas ao longo desse artigo, confira.

Tabela de disjuntor para ar condicionado LG

É  importante destacar que a tabela acima é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter.

Além disso, a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver interesse, acesse os artigos acima para saber mais.
