Qual o disjuntor para ar condicionado de 9000 BTU com 127V

Mardey Costa
Escrito por Mardey Costa em 15/06/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe qual o disjuntor para ar condicionado de 9000 BTU com tensão de 127V?

Neste artigo, você vai descobrir como calcular o disjuntor ideal para ar condicionado de 9000 BTUs com tensão de 127 Volts na prática.

Além disso, você também vai descobrir como calcular a seção mínima do condutor e qual será o tipo de curva ideal para esse disjuntor.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual o disjuntor para ar condicionado 9000 BTU e 127V.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como calcular qual o disjuntor para ar condicionado de 9000 btu com 127V

Para calcular o disjuntor para ar condicionado vamos considerar um exemplo prático de um ar condicionado da marca LG da linha LG DUAL Inverter VOICE Split Frio.

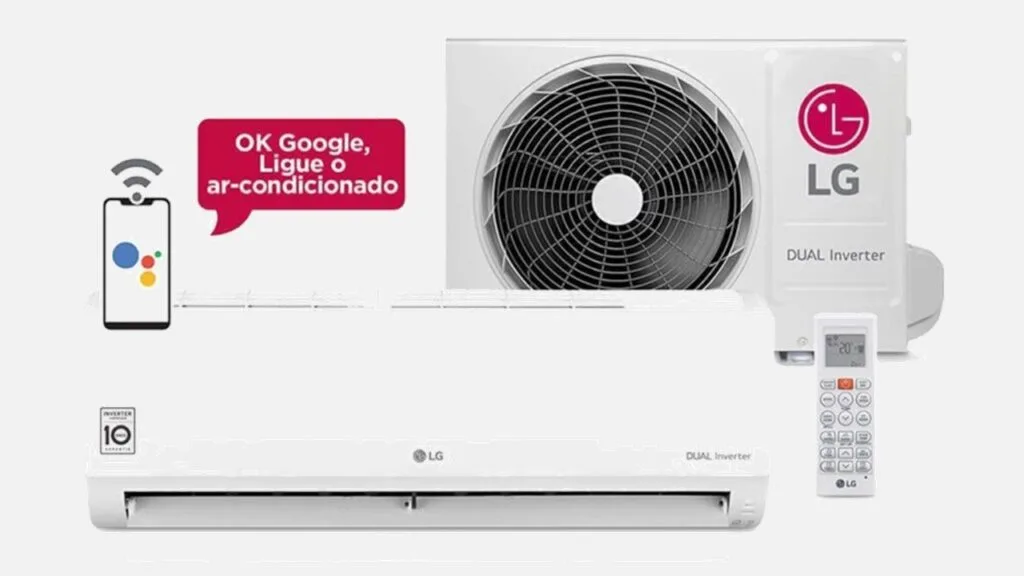

Na imagem abaixo podemos verificar o modelo de um ar condicionado LG da linha Dual Inverter Voice Split Frio, confira.

Qual o disjuntor para ar condicionado de 9000 BTU e 127V da fabricante LG

Apesar de ser apenas um exemplo prático, existem várias marcas de ar condicionado no mercado.

Mas então porque foi escolhido o modelo LG Dual Inverter VOICE, é o que vamos explicar agora.

Porque escolhemos o LG Dual Inverter VOICE 9000 BTU 127V

Nós escolhemos a marca LG porque ela é considerada uma das melhores marcas e também mais econômicas disponíveis no mercado.

E a linha LG DUAL Inverter VOICE é considerada uma boa opção para quartos ou apartamentos pequenos.

Além disso, esse tipo de ar condicionado também é mais econômico, descubra abaixo.

LG Dual Inverter VOICE 9000 BTU 127V é mais econômico

Isso acontece porque esse tipo de ar condicionado possui um compressor rotativo duplo.

Assim ele consegue controlar a temperatura de forma gradual até chegar àquela desejada.

E ainda consegue economizar bastante energia quando comparado aos modelos tradicionais.

Além disso, tem o preço mais barato em relação aos outros modelos, confira abaixo.

Preço do ar condicionado LG Dual Inverter VOICE 9000 BTU 217V

Além de possuir várias funções interessantes como ser gerenciado pelo wifi e por aplicativo no celular.

Se você fizer uma busca rápida na internet, é possível que ele esteja disponível no site do Mercado Livre por cerca de R$ 1799,00.

Mas depois de explicar tudo isso acima, e para calcular qual o disjuntor para ar condicionado de 9000 BTU.

Então vamos seguir o passo a passo abaixo, e começar descobrindo qual a potência elétrica desse ar condicionado, confira.

Passo 1: Calcular a potência elétrica do ar condicionado de 9000 BTU 127V

Para calcular o disjuntor para ar condicionado de 9000 BTU da linha LG DUAL Inverter Voice.

Nós precisamos acessar o manual do fabricante e encontrar as informações abaixo.

Neste caso, para descobrir a potência elétrica do ar condicionado, nós acessamos o site da fabricante LG.

E descobrimos que o ar condicionado 9000 BTU 127V acima possui uma potência elétrica de 815W.

Mas antes de seguir para o segundo passo, é importante destacar que o ar condicionado possui dois tipos de potência.

Neste caso, estamos falando da potência elétrica e da potência de refrigeração.

Onde a potência elétrica é medida em Watts e a potência de refrigeração é medida em BTU.

E neste caso, não será usada a potência de refrigeração para dimensionar os cabos e disjuntores.

Agora vamos seguir para o próximo passo, confira abaixo.

Passo 2: Calcular a tensão elétrica do ar condicionado de 9000 BTU 127V

O ar condicionado de 9000 BTU da linha LG DUAL Inverter VOICE pode ser encontrado com as tensões de 127 Volts e 220 Volts.

Mas neste caso, vamos considerar apenas o modelo com tensão elétrica de 127 Volts.

Agora vamos seguir para o próximo passo, e calcular a corrente elétrica do ar condicionado de 9000 BTU, confira abaixo.

Passo 3: Calcular a corrente elétrica do condicionado de 9000 BTU 127V

Nós já sabemos que o ar condicionado possui uma potência elétrica de 815 W e tensão elétrica de 127 V.

Então para calcular a corrente elétrica do ar condicionado de 9000 BTU, vamos usar a seguinte fórmula abaixo.

  • P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Então confira abaixo como foi realizada essa operação matemática e qual foi o resultado, confira.

  • P = V x I
  • I = P / V
  • I = 815 / 127
  • I = 6,4 A

No cálculo acima é possível verificar que o valor da corrente elétrica do ar condicionado de será de 6,4 A.

Mas é importante destacar que por questões de segurança, não usaremos a corrente elétrica acima.

E neste caso, precisaremos fazer a correção dessa corrente elétrica em função do fator de serviço, confira abaixo.

Passo 4: Calcular a corrente elétrica corrigida do condicionado de 9000 BTU 127V

Para calcular a corrente elétrica corrigida vamos utilizar o que chamamos de fator de serviço.

Se você ainda não sabe, o fator de serviço serve para determinar uma margem de segurança para que o disjuntor não possa desarmar esse circuito.

Neste caso, precisamos considerar uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada anteriormente.

E no cálculo abaixo é possível visualizar que multiplicamos a corrente elétrica pelo valor do fator de serviço de 1,25, confira qual foi o resultado.

  • I = 6,4 * 1,25
  • I = 8 A

Na cálculo acima é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço do ar condicionado de 9000 BTU com potência elétrica de 815W e tensão de 127V será de 8A.

É importante destacar que a corrente elétrica e outras informações técnicas do ar condicionado estão disponíveis no site do fabricante ou no manual do fabricante.

Mas antes de determinar o disjuntor para o ar condicionado, vamos encontrar a seção mínima do condutor para o ar condicionado, confira abaixo.

Qual a seção mínima do condutor para ar condicionado 9000 BTU 127V

Para determinar a seção mínima do condutor, precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

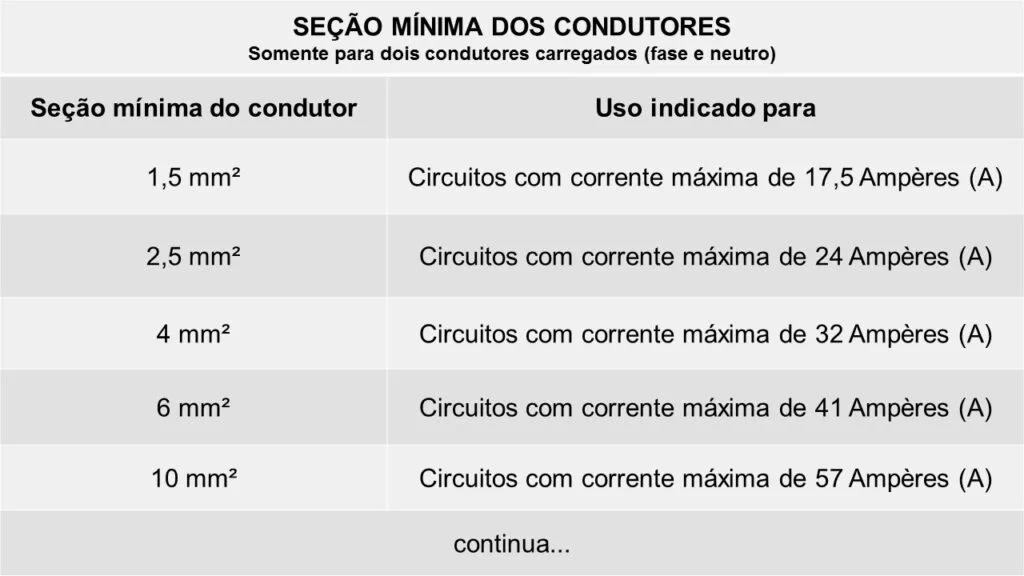

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410 com a seção mínima e a corrente máxima suportada pelo condutor, confira.

Qual o disjuntor para ar condicionado de 9000 BTU e 127V com tabela de seção mínima dos condutores

Observe que a tabela acima é apenas uma versão resumida da tabela 36 da NBR 5410.

E na prática, ela pode variar com seção mínima de 0,5 mm² a 150 mm².

Além disso, os dados da tabela acima também foram baseados na bitola de fio ou seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

E um destaque importante é que na tabela, estamos considerando uma instalação com dois condutores carregados, sendo fase e neutro.

Mas então qual seria a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410 acima, é o que vamos entender agora.

Qual fio usar para ar condicionado 9000 BTU 127V

No passo a passo anterior, nós descobrimos que a corrente elétrica corrigida do nosso ar condicionado é de 8A.

Se observamos a tabela original é possível visualizar que um condutor de apenas 0,5 mm² seria suficiente para suportar 8A.

Mas é importante observar o que diz a norma NBR 5410 sobre as seções mínimas para condutores, confira abaixo.

Circuito de força tem seção mínima a partir de 2,5 mm²

Segundo a norma NBR 5410, todos os circuitos de força devem ter condutores elétricos com seção mínima a partir de 2,5 mm², como é o caso do nosso ar condicionado.

Então, analisando a tabela acima podemos concluir que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado.

E segundo a tabela, esse tipo de condutor também irá suportar uma corrente elétrica máxima de até 24A, para a corrente do ar condicionado que é apenas 8A.

Mas é importante observar as orientações abaixo, confira.

Distância máxima de 30 metros

É importante destacar que os dados na tabela acima estão sendo consideradas as informações para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Agora vamos determinar qual o disjuntor para ar condicionado de 9000 BTU 127 V, confira abaixo.

Qual o disjuntor para ar condicionado de 9000 BTU 127V deve ser escolhido

Na etapa anterior, nós já descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 8A.

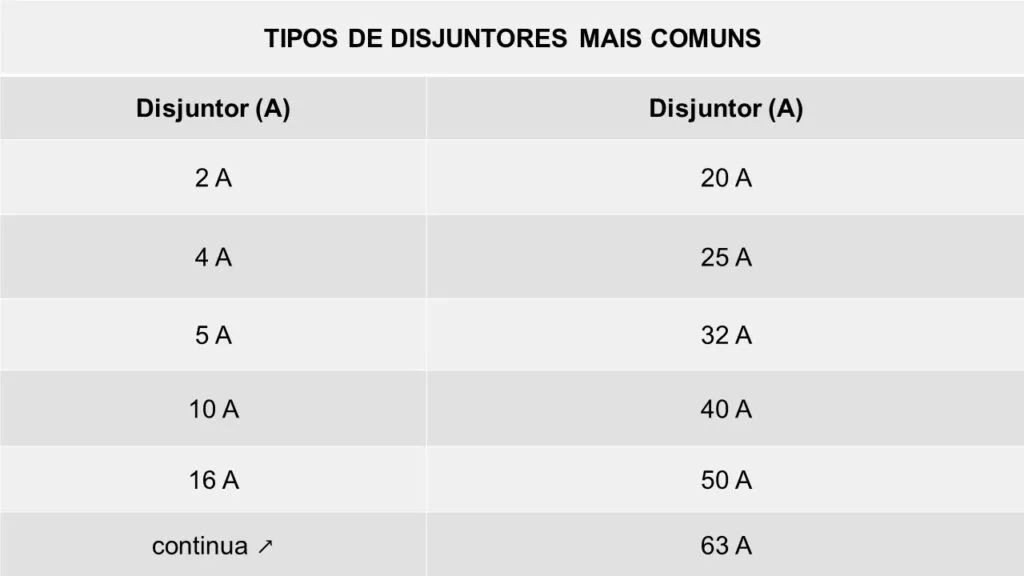

E na imagem abaixo é possível visualizar os tipos de disjuntores mais comuns encontrados no mercado.

Qual o disjuntor para ar condicionado de 9000 BTU e 127V com tabela de disjuntores

E para finalizar este artigo, nós precisamos descobrir qual o disjuntor para ar condicionado de 9000 BTU 127V com corrente elétrica de atuação mais próxima desse valor acima.

Qual disjuntor escolher para ar condicionado 9000 BTU 127V

Observando a imagem acima poderíamos usar o disjuntor de 10A para suportar uma corrente elétrica de 8A.

Mas a recomendação da fabricante é que o disjuntor ideal deve ser de 16A para evitar problemas de desarmes.

Mas então porque foi escolhido o disjuntor de 16A

Na prática, o disjuntor é dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Por isso, mesmo que a corrente elétrica do ar condicionado seja considerada baixa.

Nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

Neste caso acima, a norma NBR 5410 diz que os cabos elétricos de 2,5 mm² suportam até 24A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 24A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Qual a curva de disjuntor para ar condicionado 9000 BTU 127V

Depois de determinar qual será o disjuntor para ar condicionado de 9000 BTU de 127V acima, você precisa saber qual o tipo de curva do disjuntor para ar condicionado.

Isso acontece porque os disjuntores são classificados como disjuntores de curva B, curva C e curva D.

E neste caso, o disjuntor para ar condicionado deve ser escolhido como disjuntor de curva C.

Porque escolher o disjuntor curva C

Esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.

Neste caso, podemos citar exemplos como a máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Além disso, o disjuntor de curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.

Mas nós já fizemos um artigo completo sobre curva de disjuntores, confira abaixo.

Sobre curvas de disjuntores

É importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

E antes de finalizar este artigo, confira abaixo um resumo da tabela de disjuntor para ar condicionado.

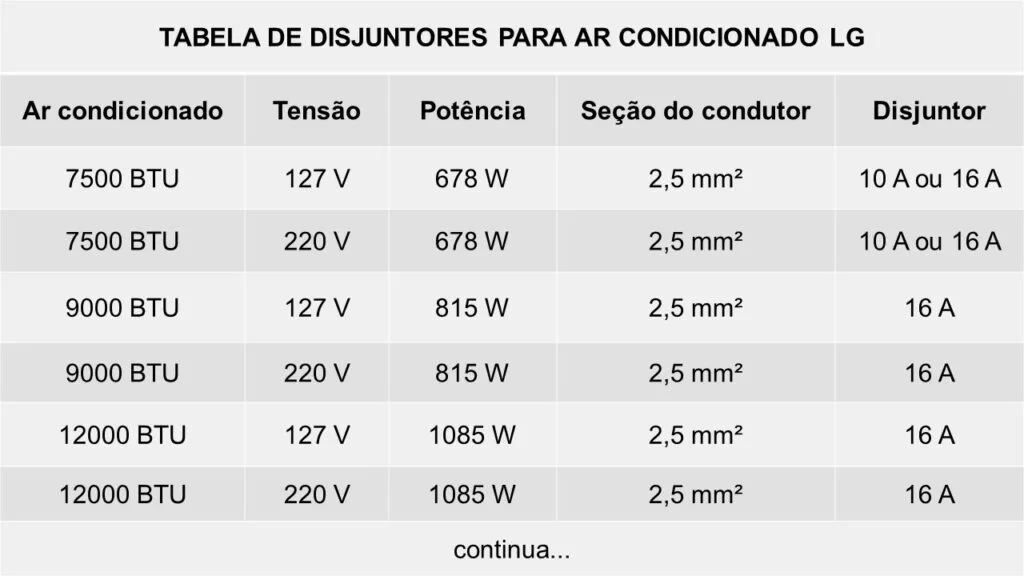

Tabela de disjuntor para ar condicionado LG

Na imagem abaixo é possível visualizar uma tabela com todas as informações de disjuntores mais os tipos de ar condicionados mais comuns da fabricante LG, confira.

Qual o disjuntor para ar condicionado de 9000 BTU e 127V da LG

Observe que a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Por isso, a tabela acima é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter.

Mas com exceção do modelo de 7500 BTUs que não são mais produzidos.

Mais informações sobre dimensionamento de condutores

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver mais dúvidas, então acesse os artigos acima para saber mais.
