Você sabe para que serve aterramento elétrico em uma instalação elétrica?

Neste artigo, você vai descobrir para que serve o aterramento elétrico e quais são as três principais vantagens ao usar na instalação elétrica

Portanto, se você quer saber mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir para que serve o aterramento elétrico.

Para que serve aterramento elétrico

O aterramento elétrico é essencial para o bom funcionamento dos equipamentos elétricos e proteção da integridade física das pessoas.

Além disso, todo profissional da área de eletricidade, deve saber a importância de introduzir um sistema de proteção.

Neste caso, ele deve proteger contra choques provocados por contatos diretos ou indiretos, corrente de fuga ou sobretensão.

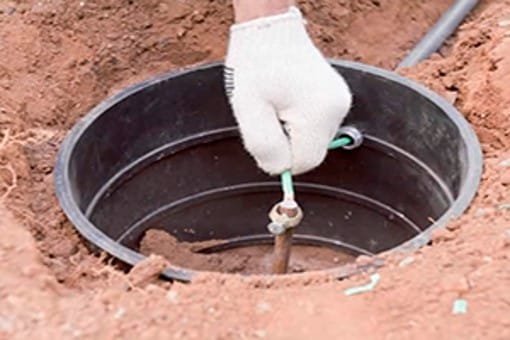

Nas imagens abaixo é possível visualizar a instalação de um aterramento elétrico residencial.

Para que serve aterramento elétrico na prática

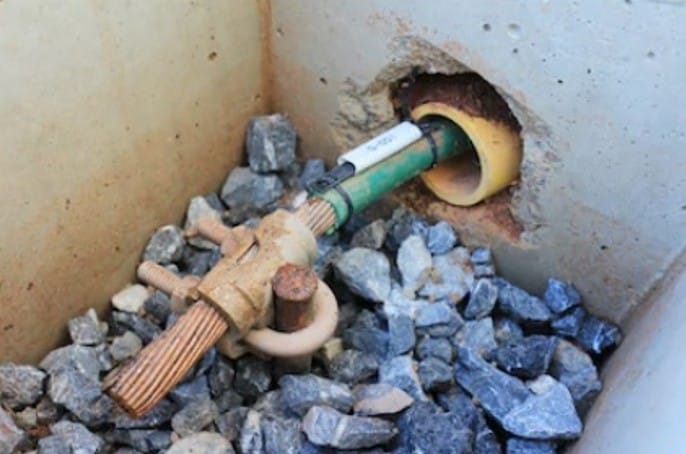

E também na imagem abaixo, podemos visualizar a haste de aterramento que foi fixada no solo com a conexão do condutor de aterramento.

Para que serve aterramento elétrico na prática

Na prática, em uma instalação elétrica, podemos citar o fio terra.

Fio terra

Neste caso ele representa o caminho adicional para a corrente elétrica retornar com segurança para o chão.

Ou seja, se ocorrer um curto-circuito, a corrente fluirá através do fio terra.

Com isso, causando um fusível queimado ou disjuntor aberto ou impacto com menos danos à instalação.

Evitando assim choques elétricos ou algo que pode resultar em um acidente.

Tomada de três pinos

Nos projetos mais recentes de construção de prédios e casas, podemos citar o uso das tomadas elétricas que são projetadas para acomodar o plugue com três pinos.

Isso porque o terceiro pino é conectado ao aterramento elétrico, garantindo que cada item ligado a uma tomada elétrica pode ser conectado à terra.

É importante destacar que nós fizemos um artigo completo explicando sobre o funcionamento dos tipos de aterramento elétrico.

Se você tiver interesse, acesse o artigo acima para saber mais.

Mas quais as vantagens do aterramento elétrico, é o que vamos conferir agora

3 vantagens para que serve aterramento elétrico

De acordo com a norma NBR 5410, o aterramento elétrico em uma instalação elétrica possui três vantagens que podemos destacar abaixo:

  • Proteção da integridade física das pessoas;
  • facilitar o funcionamento de dispositivos de proteção;
  • descarregar cargas eletrostáticas de carcaças de objetos e equipamentos.

Vamos começar explicando a importância do aterramento elétrico na proteção das pessoas, confira abaixo.

Para que serve aterramento elétrico na proteção da integridade física das pessoas

A primeira vantagem do aterramento elétrico está relacionado à proteção das pessoas.

Mas também podemos citar a proteção ao próprio patrimônio, ligado a possíveis falhas (curto-circuitos) na instalação.

De maneira geral, estamos reduzindo ou evitando possíveis riscos de danos, lesões e morte.

Outro detalhe importante está relacionado a fortes descargas atmosféricas como acontece em dias chuvosos.

Neste caso, o aterramento elétrico protege o usuário do equipamento em uso.

E assim, criando um caminho alternativo para que essa corrente de descarga possa escoar para a terra.

Agora vamos entender qual é a próxima vantagem.

Para que serve aterramento elétrico no funcionamento de dispositivos de proteção

A segunda vantagem importante do aterramento elétrico está relacionada à importância do bom funcionamento dos dispositivos de proteção.

Neste caso, estamos falando de dispositivos de proteção como por exemplo os fusíveis ou disjuntores.

E isso significa que estes dispositivos passarão a atuar apenas em casos extremos.

Ou seja, nos quais ocorra sobrecarga na instalação ou risco de curto-circuito.

Então, a sua função será eliminar a tensão de contato perigosa capaz de promover acidentes.

Agora vamos explicar melhor a terceira vantagem do aterramento elétrico, confira abaixo.

Para que serve aterramento elétrico na descarga de cargas eletrostáticas

A terceira e última vantagem a ser destacada está relacionada a descarga de cargas eletrostáticas.

Essas cargas eletrostáticas podem estar nas carcaças de objetos e equipamentos.

Por isso, é importante lembrar que nas carcaças de qualquer máquina ou equipamento utilizado.

Pode ficar acumulada uma carga eletrostática que precisa ser desviada para a terra.

E com um sistema de aterramento elétrico, é possível garantir que choques elétricos por contato indireto (partes metálicas conduzindo energia) sejam evitados.

Na prática, equipamentos ou componentes elétricos utilizados em uma instalação elétrica não devem dar choques elétricos.

Mas se por algum motivo houver algum defeito  ou se esse defeito estiver relacionado com a isolação de um aparelho ou de um equipamento.

Então deve-se corrigir imediatamente para evitar riscos elétricos.
