Você sabe qual disjuntor usar para ar condicionado 12000 BTUs 220V?

Neste artigo, você vai descobrir qual o disjuntor ideal para o ar condicionado de 12000 BTUs com tensão de 220 Volts.

Além disso, você também vai descobrir como calcular a bitola de fio ou seção mínima dos condutores desse circuito e qual o tipo de curva para esse disjuntor.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual disjuntor usar para ar condicionado 12000 BTU 220V.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como descobrir qual disjuntor usar para ar condicionado 12000 BTU 220V

Para explicar como calcular o disjuntor para ar condicionado vamos considerar um exemplo prático.

Vamos usar como exemplo o ar condicionado LG da linha Dual Inverter, confira abaixo.

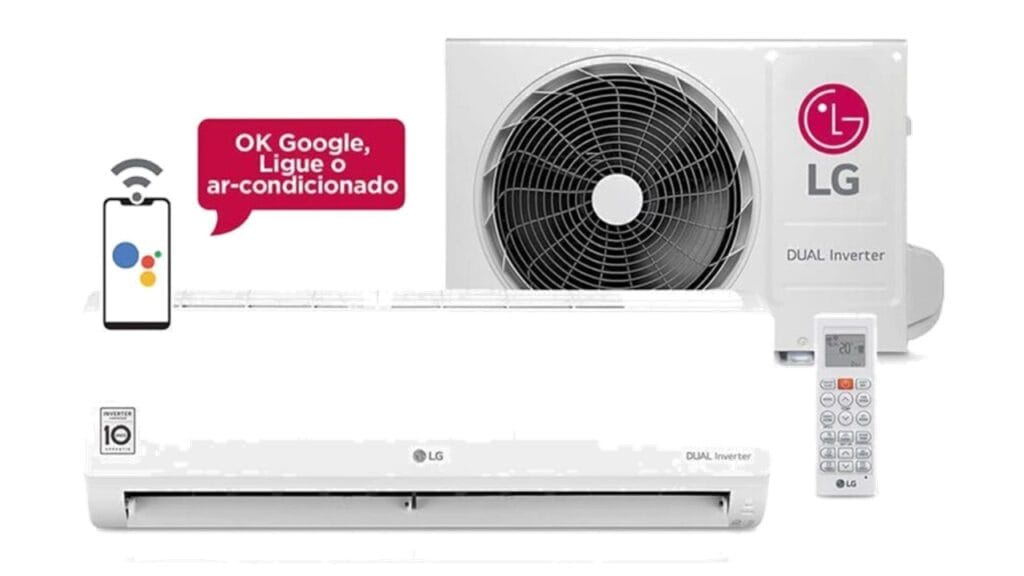

Na imagem acima é possível visualizar o ar condicionado Dual Inverter Voice Split Frio 12000 BTUs 220V da LG.

Qual disjuntor usar para ar condicionado 12000 BTUs 220V da fabricante LG

Mas apesar de ser apenas um exemplo prático, também existem várias marcas de ar condicionado no mercado.

Então porque foi escolhido o modelo LG Dual Inverter VOICE, é o que vamos explicar agora.

Porque escolher o LG Dual Inverter VOICE 12000 BTUs 220V

Neste exemplo, nós escolhemos a marca LG porque ela é considerada uma das melhores marcas de ar condicionado.

E a linha LG DUAL Inverter VOICE é considerada uma boa opção para quartos ou apartamentos pequenos.

Outro aspecto importante é que esse tipo de ar condicionado também é mais econômico, descubra abaixo.

LG Dual Inverter VOICE 12000 BTUs 220V é econômico

Esse tipo de ar condicionado da linha Dual Inverter é considerado muito econômico.

E segundo a LG, ele consegue gerar uma economia de até 70% em relação aos modelos tradicionais.

Na prática, ele possui um compressor rotativo duplo e consegue controlar a temperatura de forma gradual até chegar àquela desejada.

Além disso, ele pode ter o preço mais barato em relação aos outros modelos, confira abaixo.

Qual o preço do ar condicionado LG Dual Inverter VOICE 12000 BTUs 220V

Além de possuir várias funções interessantes como ser gerenciado pelo Wi-Fi e por aplicativo no celular.

Se você fizer uma busca rápida na internet, é possível que ele esteja disponível no site do Mercado Livre por cerca de R$ 2500,00.

Como calcular disjuntor para 12000 BTU 220V

Então vamos seguir o passo a passo abaixo, e começar descobrindo qual a potência elétrica desse ar condicionado, confira o passo a passo.

Passo 1: Descobrir a potência do ar condicionado de 12000 BTU 220V

Neste primeiro passo, vamos descobrir qual a potência elétrica do nosso ar condicionado.

Neste caso, nós acessamos o site da fabricante LG ou você pode consultar o manual do fabricante.

Em seguida, ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado da LG possui uma potência elétrica de 1085W.

Agora o nosso próximo passo é determinar a tensão do ar condicionado, confira.

Passo 2: Determinar a tensão do ar condicionado de 12000 BTU 220V

Neste caso, precisamos determinar as características do modelo do ar condicionado.

E isso acontece porque a linha LG DUAL Inverter VOICE possui vários modelos diferentes abaixo.

  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 9.000 BTU Frio com tensão de 220V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 127V
  • LG DUAL Inverter VOICE 12.000 BTU Frio com tensão de 220V

Mas neste caso, vamos considerar o modelo que trabalha 220 Volts em nossos cálculos.

Agora vamos calcular a corrente do ar condicionado de 12000 BTU com tensão de 220 Volts, confira abaixo.

Passo 3: Calcular a corrente do condicionado de 12000 BTU 220V

Como fizemos nos exemplos anteriores, vamos usar a fórmula abaixo para calcular a corrente elétrica, confira.

  • P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

No cálculo abaixo é possível visualizar qual foi o resultado que nós encontramos, confira.

  • P = V x I
  • I = P / V
  • I = 1085 / 220
  • I = 4,9 A

No cálculo acima é possível verificar que o valor da corrente elétrica do ar condicionado de 12000 BTU com 220 Volts será de 4,9A.

Mas não poderemos usar esse valor da corrente elétrica acima e por isso precisamos fazer a correção dessa corrente, confira abaixo.

Passo 4: Calcular a corrente corrigida do condicionado de 12000 BTU 220V

Neste quarto passo o nosso objetivo é fazer a correção da corrente elétrica do ar condicionado.

E a correção da corrente elétrica do ar condicionado será feita em função do fator de serviço.

Onde o fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada para que o disjuntor não possa desarmar com facilidade.

Observe que no cálculo abaixo é possível verificar que multiplicamos a corrente elétrica de 4,9A pelo valor do fator de serviço de 1,25 e conferir qual foi o resultado, confira.

  • Ic = 4,9 * 1,25
  • Ic = 6 A

E no cálculo acima é possível verificar que o valor da corrente corrigida pelo fator de serviço do ar condicionado de 12000 BTU com potência de 1085W e tensão de 220V será de 6 A.

Mas antes de determinar o disjuntor para ar condicionado, vamos também definir a bitola ou seção do condutor para este ar condicionado, confira abaixo.

Como calcular a bitola ou seção do condutor para ar condicionado 12000 BTU 220V

Para calcular a bitola ou seção do condutor do ar condicionado, nós precisamos analisar a tabela abaixo.

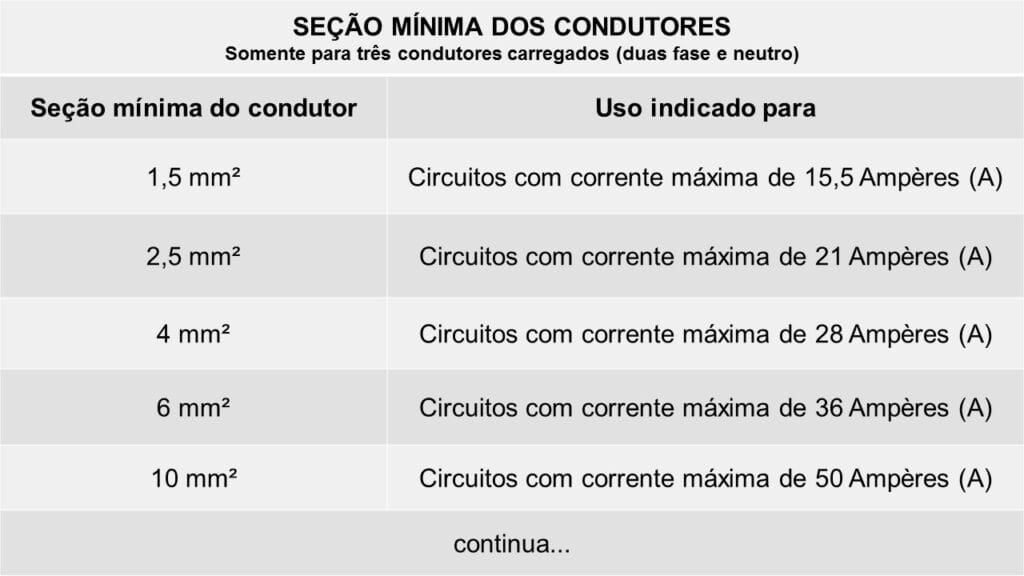

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410.

Essa tabela mostra a seção mínima dos condutores e a corrente máxima suportada pelo condutor, confira.

Qual disjuntor usar para ar condicionado 12000 BTUs 220V com seção mínima

Mas antes de explicar a tabela acima que será usada, é necessário entender as orientações abaixo, confira.

Orientações sobre a tabela 36 da norma NBR 5410

Os dados da tabela acima são baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Neste caso, a tabela acima é apenas uma versão resumida, sendo que na original os valores pode variar com seção mínima de 0,5 mm² a 150 mm².

E um destaque importante é que na tabela, estamos considerando uma instalação com três condutores carregados, sendo duas fase e o neutro.

Depois de explicar a tabela acima, qual seria a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410 acima, é o que vamos entender agora.

Qual fio usar para ar condicionado 12000 BTU 220V

Para descobrir qual a seção do condutor é importante relembrar que a corrente elétrica corrigida do nosso ar condicionado é de 6 A.

Se observarmos a tabela original é possível visualizar que um condutor de apenas 0,5 mm² seria suficiente para suportar os 6 A.

Mas é importante observar o que diz a norma NBR 5410 sobre as seções mínimas para condutores, confira abaixo.

Todo circuito de força tem seção mínima a partir de 2,5 mm²

Segundo a norma NBR 5410, todos os circuitos de força devem ter condutores elétricos com seção mínima a partir de 2,5 mm².

E neste caso, o circuito do nosso ar condicionado é considerado um circuito de força.

Então isso significa que o condutor do circuito será de 2,5 mm².

E segundo a tabela, esse tipo de condutor também irá suportar uma corrente elétrica máxima de até 21A, para a corrente do ar condicionado que é apenas 6A.

Mas é importante observar as orientações abaixo, confira.

Orientação importante sobre a distância máxima de 30 metros

É importante destacar que os dados na tabela acima estão sendo consideradas as informações para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Mas como estamos considerando uma instalação residencial onde a distância será inferior a 30 metros, então iremos desconsiderar essa observação.

Agora vamos determinar o disjuntor ideal para o ar condicionado de 12000 BTU com potência de 1085W e 220V, confira abaixo.

Qual o disjuntor usar para ar condicionado de 12000 BTU 220V na prática

Observe que na etapa anterior, nós já descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 6A.

Então vamos encontrar o disjuntor com corrente de atuação mais próxima desse valor acima.

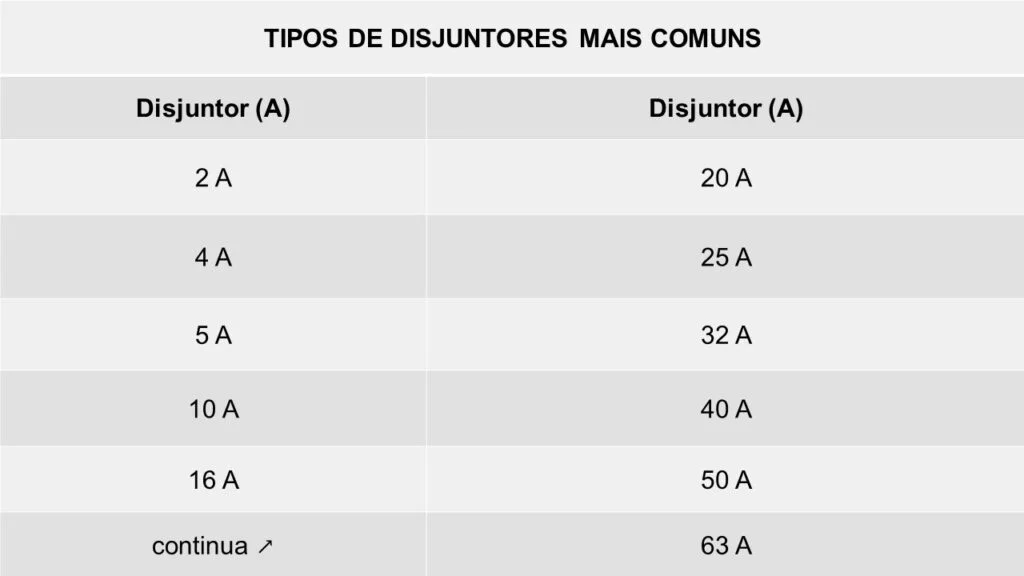

E na imagem abaixo podemos verificar os tipos de disjuntores disponíveis no mercado, confira.

Qual disjuntor usar para ar condicionado 12000 BTUs 220V conforme disjuntores

Observando a imagem acima, qual seria o disjuntor com corrente elétrica de atuação mais próxima desse valor acima, é o que vamos descobrir agora.

Qual disjuntor escolher para ar condicionado 12000 BTU 220V

Neste caso, nós poderíamos usar um disjuntor de 10 A ou um disjuntor de 16 A.

Mas a recomendação da fabricante LG é que o disjuntor ideal deve ser de 16A para evitar qualquer tipo de problema como desarme do circuito.

Mas então porque escolher o disjuntor de 16 A é o que vamos entender agora.

Porque escolher o disjuntor de 16 A

É importante relembrar que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Neste caso, nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

E segundo a tabela da norma NBR 5410, ela diz que os cabos elétricos de 2,5 mm² suportam até 21A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 21A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado, é muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Como escolher a curva do disjuntor para ar condicionado 12000 BTU 220V

Depois de determinar qual será o disjuntor para ar condicionado de 12000 BTU 220 V.

Você também precisa saber qual o tipo de curva do disjuntor para ar condicionado.

Isso acontece porque os disjuntores são classificados como disjuntores de curva B, curva C e curva D.

Mas então qual será o tipo de curva do disjuntor para esse ar condicionado, é o que vamos explicar agora.

Qual o tipo de curva do disjuntor para ar condicionado 12000 BTUs 220 V

Neste caso, o disjuntor para ar condicionado deve ser escolhido como disjuntor de curva C.

Isso acontece porque esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.

Neste caso, podemos citar exemplos como a máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Porque escolher o disjuntor de curva C

Esse tipo de disjuntor da curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.

Mas nós já fizemos um artigo completo sobre curva de disjuntores, confira abaixo.

Tipo de curva de disjuntores

É importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

E antes de finalizar este artigo, confira abaixo um resumo da tabela de disjuntor para ar condicionado.

Tabela de disjuntor para ar condicionado LG

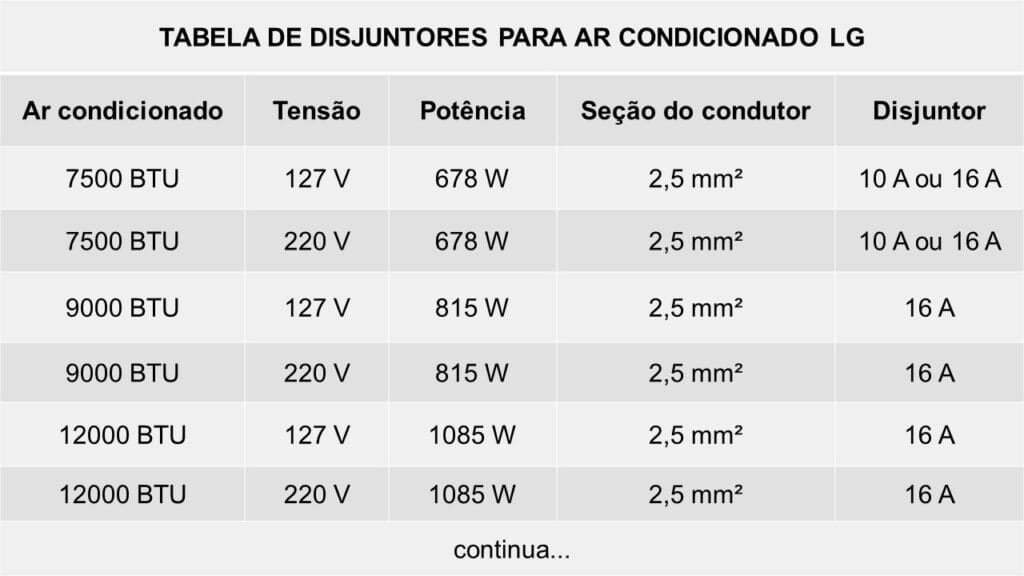

Na imagem abaixo é possível visualizar uma tabela com todas as informações de disjuntores mais os tipos de ar condicionados mais comuns da fabricante LG, confira.

Qual disjuntor usar para ar condicionado 12000 BTUs 220V conforme a tabela LG

Observe que a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Por isso, a tabela acima é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter, com exceção do modelo de 7500 BTUs que não são mais produzidos.

Mas antes de finalizar esse artigo, confira outras informações abaixo.

Outras informações sobre dimensionamento de condutores

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver mais dúvidas, então acesse os artigos acima para saber mais.
