Você sabe qual disjuntor usar para ar condicionado 7500 BTUs 127V?

Neste artigo, você vai descobrir como calcular o disjuntor ideal para ar condicionado de 7500 BTUs com tensão de 127 Volts na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual o disjuntor para ar condicionado 7500 BTUs 127V.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Qual disjuntor usar para ar condicionado 7500 BTUs 127V

Para descobrir qual disjuntor usar para ar condicionado 7500 BTUs 127V, vamos considerar um exemplo de um ar condicionado da marca LG.

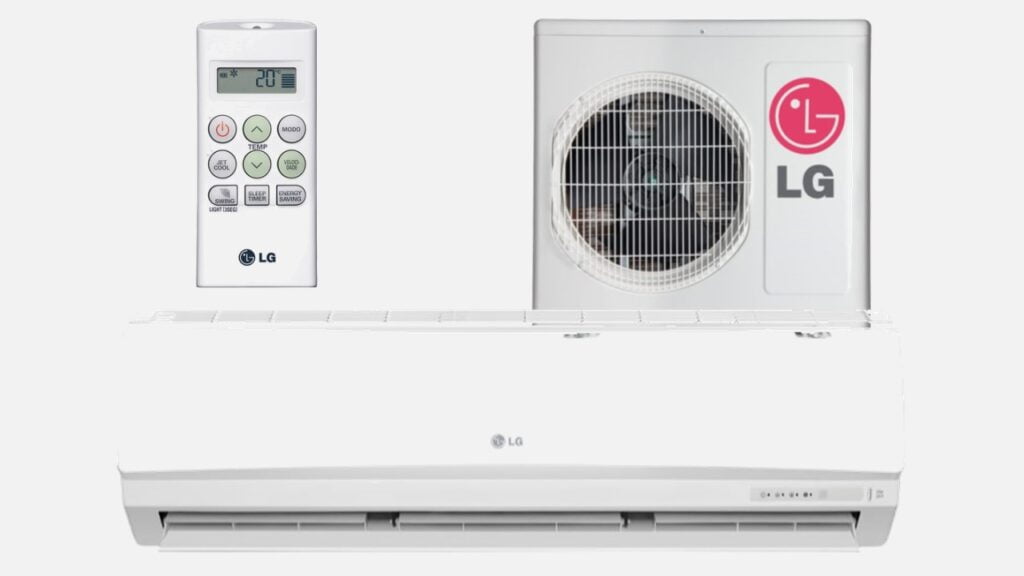

Na imagem abaixo podemos verificar o modelo de um ar condicionado LG da linha SMILE

Qual disjuntor usar para ar condicionado 7500 BTUs 127V LG

Na imagem acima é possível visualizar o modelo TS-C072YNW5 do ar condicionado LG Split Frio Hi Wall Smile 7.500 BTU/h de 127V.

Neste caso, existem vários modelos de ar condicionado com potência e tensões diferentes.

Por isso, vamos calcular agora qual o disjuntor ideal para o modelo acima, confira abaixo.

Como calcular o disjuntor para ar condicionado de 7500 BTU com 127V

Para calcular o disjuntor para ar condicionado de 7500 BTU da linha SMILE da LG.

Nós consultamos o site do fabricante e acessamos o manual do fabricante para encontrar algumas  das informações abaixo, confira.

Passo 1: Qual a potência elétrica do ar condicionado de 7500 BTU 127V

É importante destacar que o ar condicionado possui dois tipos de potência, sendo a potência elétrica e a potência de refrigeração.

Onde a potência elétrica é medida em Watts e a potência de refrigeração é medida em BTU.

E neste caso, não será usada a potência de refrigeração para dimensionar os cabos e disjuntores.

Por isso, ao acessar o manual do fabricante na internet é possível visualizar que esse ar condicionado da LG possui uma potência elétrica de 678W.

Agora o nosso próximo passo é entender a tensão elétrica do ar condicionado, confira.

Passo 2: Qual a tensão elétrica do ar condicionado de 7500 BTU 127V

Como dissemos acima, existem vários modelos de ar condicionados com potência e tensão diferentes.

Neste caso, o nosso modelo de ar condicionado de 7500 BTUs possui uma potência elétrica de 678 W.

E neste caso, o modelo acima possui uma tensão elétrica de 127 Volts.

Agora o nosso próximo passo é calcular qual a corrente elétrica do ar condicionado de 7500 BTUs, confira abaixo.

Passo 3: Qual a corrente elétrica do condicionado de 7500 BTU 127V

Para calcular a corrente elétrica do ar condicionado de 7500 BTUs, vamos usar a seguinte fórmula abaixo.

  • P = V * I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

No cálculo abaixo é possível visualizar como foi realizada essa operação matemática e qual foi o resultado, confira.

  • P = V * I
  • I = P / V
  • I = 678 / 127
  • I = 5,4 A

Observando o cálculo acima, é possível verificar que o valor da corrente elétrica do ar condicionado de 7500 BTUs será de 5,4 A.

Mas por questões de segurança, não podemos usar essa corrente elétrica acima.

E neste caso, precisaremos fazer a correção dessa corrente elétrica em função do fator de serviço, confira abaixo.

Passo 4: Qual a corrente elétrica corrigida do condicionado de 75000 BTU 127V

Neste caso, precisamos considerar uma margem de segurança de pelo menos 25% acima da corrente elétrica calculada anteriormente.

Por isso utilizamos o fator de serviço para determinar uma margem de segurança para que o disjuntor não possa desarmar esse circuito, confira abaixo.

  • I = 5,4 * 1,25
  • I = 6,75 A

No cálculo acima, nós multiplicamos o valor da corrente elétrica do ar condicionado por 1,25 que representa o fator de serviço.

Neste caso, é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço do ar condicionado de 7500 BTU com potência elétrica de 678W e tensão de 127V será de 6,75 A.

É importante destacar que a corrente elétrica e outras informações técnicas do ar condicionado estão disponíveis no site do fabricante ou no manual do fabricante.

Mas antes de determinar o disjuntor para o ar condicionado, vamos aproveitar para determinar agora qual será a seção mínima do condutor para este ar condicionado, confira abaixo.

Qual fio usar para ar condicionado 7500 BTU 127V

Para determinar a seção mínima do condutor, precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

Neste caso, a norma recomenda que circuitos de iluminação podem ser usados condutores elétricos com seção mínima de 1,5 mm².

Mas os circuitos de força devem ser usados pelos condutores elétricos com seção mínima a partir de 2,5 mm², como o nosso ar condicionado.

Tabela de seção mínima de condutores

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410 com a seção mínima e a corrente máxima suportada pelo condutor, confira.

Qual disjuntor usar para ar condicionado 7500 BTUs 127V com seção de condutores

A tabela acima é uma versão resumida da tabela 36 da NBR 5410 que pode variar com seção mínima deste 0,5 mm² a 150 mm².

E os dados da tabela acima também foram baseados na bitola de fio ou seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Além disso, está sendo considerado uma instalação com dois condutores carregados, sendo fase e neutro.

Mas então qual seria a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410, é o que vamos entender agora.

Qual será a seção mínima

Neste caso, a corrente elétrica do nosso ar condicionado é de 6,75 A, conforme calculado na etapa anterior.

Então, analisando a tabela acima podemos concluir que o condutor com seção mínima de 2,5 mm² irá atender ao nosso ar condicionado.

Isso acontece porque segundo a NBR 5410 os circuitos de força devem ser no mínimo de 2,5 mm².

E o condutor de 2,5 mm² irá suportar uma corrente elétrica máxima de até 24A, para a corrente do ar condicionado que é apenas 6,75A.

Orientação importante sobre a tabela 36 da NBR 5410

É  importante destacar que na tabela acima estão sendo consideradas as informações para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Agora vamos determinar qual disjuntor usar para o ar condicionado de 7500 BTUs 127V, confira abaixo.

Qual disjuntor usar para ar condicionado 7500 BTUs 127V na prática

Na etapa anterior, nós já descobrimos que a corrente elétrica do disjuntor deve ser no mínimo de 6,75A.

E neste caso, precisamos encontrar o disjuntor ideal com corrente elétrica de atuação mais próxima desse valor acima.

Na imagem abaixo é possível visualizar os tipos de disjuntores mais comuns encontrados no mercado.

Qual disjuntor usar para ar condicionado 7500 BTUs 127V e tabela de disjuntor

Observando a imagem acima poderíamos usar o disjuntor de 10A para suportar uma corrente elétrica de 6,75 A.

Mas é importante destacar sempre que o disjuntor é dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Por isso, mesmo que a corrente elétrica do ar condicionado seja considerada baixa.

É importante considerar a seção mínima do condutor que neste caso será de 2,5 mm² e a corrente elétrica máxima suportada.

Condutor de 2,5 mm² suporta até 24A

Na prática, segundo a norma NBR 5410, ela diz que os cabos elétricos de 2,5 mm² suportam até 24A, considerando dois condutores carregados.

Isso significa que tanto o disjuntor de 10A ou o disjuntor de 16A são uma boa opção para este ar condicionado.

Mas neste caso, vamos considerar que foi instalado um disjuntor de 16A.

E  antes de finalizar este artigo sobre qual disjuntor usar para ar condicionado 7500 BTUs 127V.

Você também precisa saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Curva de disjuntor para ar condicionado 7500 BTU 127V

Depois de calcular qual disjuntor usar para ar condicionado 7500 BTUs de 127V acima.

É importante destacar o tipo de curva do disjuntor para ar condicionado, confira abaixo.

Curva do disjuntor para ar condicionado

Neste caso, os disjuntores são classificados como disjuntores de curva B, curva C e curva D.

E neste caso, o disjuntor para ar condicionado deve ser escolhido como disjuntor de curva C.

Mas porque o disjuntor para ar condicionado deve ser de curva C, é o que vamos explicar agora.

Porque disjuntor do ar condicionado é curva C

Esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.

Ou seja, máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Além disso, o disjuntor de curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação, confira abaixo.

Tudo sobre curva de disjuntores

É importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

Tabela de disjuntor para ar condicionado LG

Na imagem abaixo é possível visualizar uma tabela com todas as informações que foram calculadas ao longo desse artigo, confira.

Qual disjuntor usar para ar condicionado 7500 BTUs 127V para LG

É  importante destacar que a tabela acima é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter, com exceção do modelo de 7500 BTUs.

Além disso, a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Disjuntores na NBR 5410

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Mas antes de finalizar este artigo sobre qual disjuntor usar para ar condicionado 7500 BTUs 127V.

É importante destacar que o modelo de ar condicionado acima pode não estar mais disponível pela fabricante LG, confira abaixo.

Ar condicionado LG 7500 BTU fora de linha

É importante destacar que a linha de ar condicionado de 7500 BTUs não está disponível para a maioria dos fabricantes.

Neste caso, os fabricantes optaram por modelos de ar condicionados a partir de 9000 BTUs.

Apesar de ser apenas um exemplo prático, existem várias marcas de ar condicionado no mercado.

A recomendação é escolher os modelos da linha de ar condicionado DUAL Inverter VOICE, confira abaixo.

Porque o LG Dual Inverter VOICE

A marca LG é considerada uma das melhores marcas e também mais econômicas disponíveis no mercado.

E a linha LG DUAL Inverter VOICE é considerada uma boa opção para quartos ou apartamentos pequenos.

Isso acontece porque esse tipo de ar condicionado possui um compressor rotativo duplo.

Ar condicionado LG com compressor duplo

Isso significa que o ar condicionado LG consegue controlar a temperatura de forma gradual até chegar àquela desejada.

E ainda consegue economizar bastante energia quando comparado aos modelos tradicionais

Outro detalhe importante é que este tipo de ar condicionado mais recente já possui várias funções interessantes como ser gerenciado pelo wifi e por aplicativo no celular.
