Você sabe como fazer a ligação de uma lâmpada com interruptor simples?

No vídeo abaixo, você vai aprender passo a passo como instalar a lâmpada e o interruptor do jeito certo de acordo com as normas de instalação elétrica.

Então, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo e confira o vídeo abaixo.

Mas antes de ler este artigo completo, você precisa baixar agora o Novo Kit 64 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para conhecer todos os 64 eBooks e baixar agora.

Não deixe para depois, porque todos os eBooks juntos podem não estar disponíveis em breve, então acesse o botão verde acima para saber mais e baixar todos os eBooks hoje mesmo.

Quais os condutores necessários para ligar a lâmpada com interruptor

Todo eletricista deve saber fazer corretamente a ligação de lâmpada com interruptor de acordo com as normas instalações elétricas.

E para fazer a ligação de lâmpada com interruptor simples nós iremos usar o fio fase, o fio de neutro e o fio de retorno.

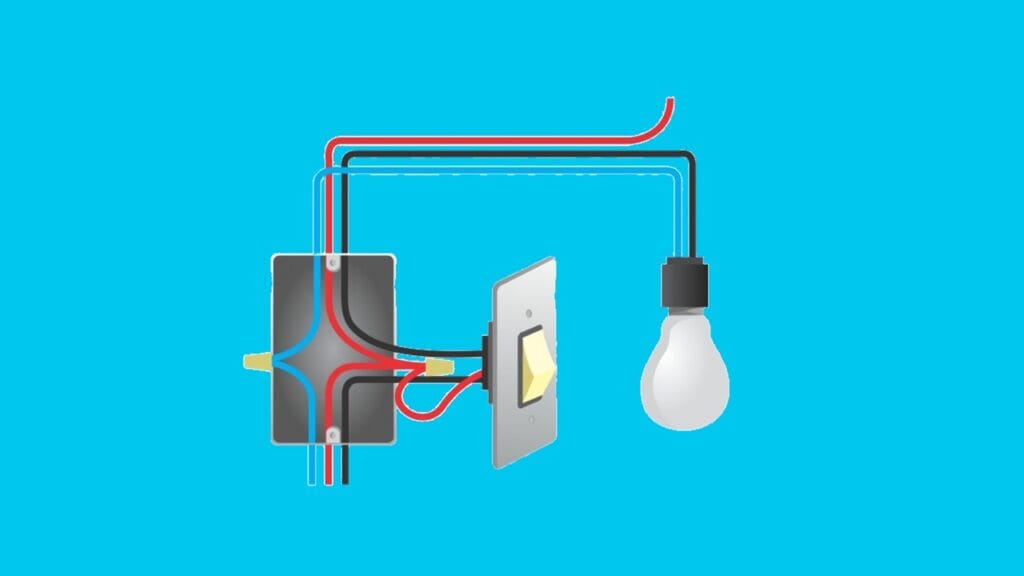

Na imagem abaixo é possível visualizar um exemplo de como será a ligação de uma lâmpada com um interruptor simples, confira.

Como fazer a ligação de lâmpada com interruptor na instalação elétrica
Como fazer a ligação de lâmpada com interruptor na instalação elétrica

O fio fase na cor vermelho é o que vem do disjuntor, desde o quadro de distribuição até onde será instalado o interruptor;

O fio de neutro na cor azul claro tem origem no barramento neutro, que é o condutor onde está organizada toda a fiação elétrica no quadro de distribuição.

E o fio de retorno que que tem função essencial de ligar a lâmpada ao interruptor, não há especificação de cor desde que não seja na cor azul claro.

Seção mínima para ligação de lâmpada com interruptor

Geralmente os profissionais de eletricidade apresentam algumas dúvidas nesse assunto sobre a seção mínima do condutor ou fio.

A norma NBR 5410 recomenda que os condutores tenham as seguintes seções mínimas abaixo.

Neste caso, para circuitos de iluminação a orientação é usar condutores com seção mínima de 1,5 mm².

E para circuitos de tomadas de uso geral, a orientação da norma é usar condutores com seção mínima de 2,5mm².

E para tomadas de uso específico, deve ser avaliado conforme a carga do equipamento que será utilizado no local

Quando fazer a ligação de lâmpada com interruptor

Para fazer a ligação de lâmpada com o interruptor nós identificamos os fios corretamente.

Foi feita a ligação do fio neutro até o bocal da lâmpada e em seguida foi feita a ligação do fio fase até o interruptor.

Também em sequência foi realizada a ligação do fio do interruptor, o chamado retorno, até a lâmpada.

Onde fazer a ligação de lâmpada com interruptor na prática

Conecte o fio neutro ao bocal da lâmpada unindo as extremidades e fazendo a vedação com fita isolante.

E em seguida, da mesma forma ligue o fio de retorno ao bocal.

No interruptor ligue o fio fase, em um dos parafusos, também chamado de Born, que está no local onde será instalado o interruptor e no outro parafuso ligue o fio de retorno.

E antes de assistir o vídeo abaixo ensinando passo a passo, sempre se certifique que todos os fios estejam isolados corretamente.

Como fazer a ligação de uma lâmpada com interruptor simples

Antes de fazer qualquer instalação elétrica é muito importante levar em consideração todas as precauções de segurança para evitar possíveis acidentes com eletricidade.

Por isso, a orientação é que toda instalação elétrica deve ser feita por um profissional qualificado e com experiência.

E no exemplo abaixo, vamos fazer a instalação da lâmpada em uma rede 127V entre fase e neutro, que é o comum aqui na região sudeste e sul do país.

Por isso, no vídeo abaixo você vai aprender como fazer passo a passo essa ligação, confira.

O que você achou deste conteúdo que ensina como fazer a ligação de uma lâmpada com interruptor simples? Compartilhe aqui nos comentários, o que achou mais interessante!
