Você sabe como funciona o multímetro digital na prática?

Nesse artigo, você vai descobrir como funciona o multímetro digital na prática e como fazer a medição em uma tomada ou extensão elétrica.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como funciona o multímetro

O multímetro é uma ferramenta muito usada por profissionais da área elétrica e eletrônica.

Na prática, ele é usado para testar e analisar o funcionamento de equipamentos e seus circuitos.

Através do multímetro digital é possível realizar a medição de grandezas elétricas como a tensão, corrente e a resistência.

Mas é importante destacar que existem vários tipos de multímetros de vários preços com diferentes funções de medições.

Tipos de multímetros

Os multímetros podem ser classificados em analógicos e digitais.

Sendo que os modelos mais caros conseguem fazer a medição das grandezas elétricas.

Mas também possuem as funções de amperímetro para medir a corrente contínua e alternada.

Além disso, também é possível medir a capacitância, frequência de sinais alternados, a temperatura e outros.

Por isso, para ensinar como funciona o multímetro digital, nós escolhemos um modelo básico e muito popular, confira abaixo.

Exemplo de multímetro digital

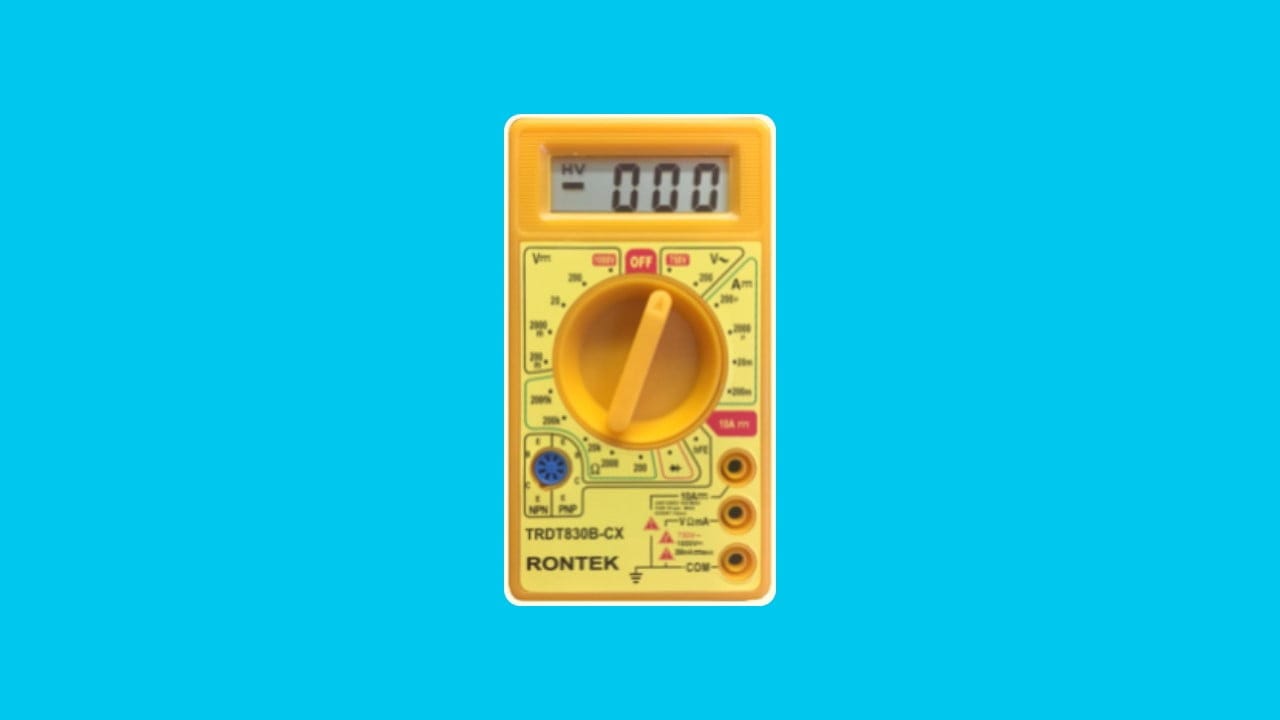

Na imagem abaixo é possível visualizar um exemplo do um multímetro digital TRDT830B da RONTEK.

Como funciona o multímetro

Além disso, também podemos citar o exemplo do multímetro digital Fluke 117, confira abaixo.

Tipo de multímetro digital Fluke 117

Na imagem abaixo é possível visualizar o multímetro digital Fluke 117, confira.

Como funciona o multímetro Fluke

Diferente do multímetro digital da RONKET acima, esse tipo de multímetro digital da Fluke é o multímetro ideal para eletricistas em aplicações comerciais.

Neste caso ele possui a leitura de tensão sem contato e um medidor True RMS compacto para aplicações comerciais.

Além disso,  é considerado um medidor ideal para locais exigentes, como edifícios comerciais, hospitais e escolas.

Outro detalhe importante é que ele integra detecção de tensão sem contato, para ajudar a fazer o trabalho de forma mais rápida e possui os recursos abaixo.

Mas ele possui um custo mais elevado, sendo encontrado por cerca de R$ 985,00 no mercado.

Mas então porque escolhemos esse modelo de multímetro digital da RONTEK, é o que vamos explicar agora.

Porque foi escolhido o multímetro digital da RONKET

O multímetro digital TRDT830B da marca RONTEK era considerado um dos tipos de multímetros mais básicos e populares.

Na prática, ele também pertence à categoria de multímetros de baixíssimo custo.

Mas que permite fazer as medições de tensão elétrica em corrente contínua e alternada, a resistência elétrica e a corrente elétrica contínua.

E ainda pode ser encontrado em lojas e marketplaces por cerca de R$ 60,00.

Mas como funciona este multímetro digital TRDT830B na prática, é o que vamos descobrir agora.

Como funciona o multímetro digital da RONKET

Para facilitar o entendimento, dividimos o multímetro em quatro partes importantes, como:

  • O display para visualizar as leituras de medições.
  • A chave seletora para selecionar os valores de medição como volts, amperes ou ohms.
  • Os bornes do multímetro onde são conectadas as pontas de prova.
  • E os tipos de pontas de prova do multímetro

Por isso, vamos começar explicando como funciona a tela de display ou o visor do multímetro digital, confira abaixo.

Display do multímetro digital

Na imagem abaixo é possível visualizar o display ou visor do multímetro digital.

Como funciona o multímetro com display

Neste caso, o display ou o visor do multímetro é onde são mostrados os resultados das medições.

A maioria dos multímetros possui 3 ½ ou 4 ½ dígitos, sendo que o  ½ dígito é usado para mostrar o sinal da medida ( + ou – ).

Agora o nosso próximo passo é explicar como funciona a chave seletora do multímetro digital, confira abaixo.

Chave seletora do multímetro digital

A chave seletora do multímetro digital serve para selecionar a função que se quer utilizar.

Na imagem abaixo é possível visualizar a chave seletora e a indicação do tipo de medição, confira abaixo.

Como funciona o multímetro e a chave seletora

Neste caso, é necessário girar a chave seletora para escolher o tipo de medida que gostaria de ser realizado, como volts, amperes ou ohms.

E para desligar o multímetro digital, basta retornar a posição da chave seletora para a posição OFF que está marcada em vermelho.

Mas como descobrir a tensão elétrica em uma tomada através de um multímetro, é o que vamos explicar agora.

Como medir a tomada no multímetro digital

É importante destacar que para fazer a medição através do multímetro, é necessário selecionar a escala imediatamente superior ao valor esperado da grandeza que se quer medir.

Neste caso, se você deseja fazer a medição em uma tomada e acredita que essa tomada seja de 220 V.

Então é necessário selecionar o tipo de escala no multímetro que seja superior a esse valor.

Na imagem abaixo é possível visualizar as escalas do multímetro ao redor da chave seletora, confira.

Como funciona o multímetro digital com chave seletora na prática

Observe que neste exemplo acima da tomada, você precisa escolher a escada de 750 Volts para uma tensão alternada no multímetro digital.

Agora o nosso próximo passo é explicar como funcionam os bornes e as pontas de prova do multímetro digital, confira abaixo.

Bornes do multímetro digital

No multimetro digital TRDT830B da marca RONTEK possui três entradas de bornes para as ponteiras, confira abaixo

Como funciona o multímetro com três bornes

Neste caso, é importante destacar que elas devem ser usadas conforme a grandeza que se deseja medir.

Mas é importante destacar que o multímetro digital vem com duas pontas de prova, é o que vamos mostrar agora.

Pontas de prova do multímetro digital

As pontas de prova do multímetro digital são elementos que simplesmente exibirão o valor em um dado ponto de um circuito.

Na prática, essas pontas de prova não interagem com os outros componentes.

Na imagem abaixo é possível visualizar o exemplo das pontas de prova conectadas aos bornes do multímetro digital é uma extensão elétrica.

Como funciona o multímetro e as pontas de provas

Observe acima que temos duas pontas de prova, sendo uma na cor preta e outra na cor vermelha.

Uma ponta de prova na cor vermelha para representar o uso na polaridade positiva.

E outra ponta de prova na cor preta para representar a polaridade negativa.

Mas como ligar as pontas de bornes do jeito certo nas entradas dos bornes, é o que vamos explicar agora.

Como ligar as pontas de prova no bornes

A ponta de prova preta deve ser ligada sempre ao borne COM (Terra/Negativo) e a ponta de prova vermelha deve ser ligada ao borne do meio.

Mas caso haja intenção de medir corrente contínua acima de 200 mili-ampéres, deve-se conectar a ponta de prova vermelha no borne de cima.

Após conectar as pontas de prova aos bornes adequados basta colocar a chave seletora na posição adequada.

Confira abaixo um exemplo de como usar o multímetro digital em uma tomada.

Como usar o multímetro digital em uma tomada

Se você deseja usar o multímetro digital para descobrir a tensão em uma extensão elétrica.

Então será necessário colocar a ponteira vermelha no borne do meio do multímetro digital.

E a ponteira preta do multímetro digital deve ser conectada no borne COM.

Em seguida, você deve selecionar a chave seletora na posição correta, confira abaixo como fazer isso na prática.

Como escolher a escala da chave seletora

Neste caso, você pode usar a escala de 200V de tensão alternada no multímetro digital.

No caso em que acredite que a tensão a ser encontrada seja de 127V como na maioria das residências no Brasil.

Mas se por algum motivo, você não tem certeza qual é a tensão da tomada.

Então o recomendado será usar a escala de 750 V de tensão alternada no multímetro digital para fazer uma medição correta.

Mas antes de finalizar este artigo que explica como funciona o multímetro digital, leia as nossas recomendações abaixo.

Mais informações sobre como funciona o multímetro

No artigo acima nós explicamos como funciona o multímetro digital na prática e como fazer a medição em uma tomada ou extensão elétrica.

Mas é importante destacar que nós já fizemos um artigo completo explicando tudo sobre o multímetro digital.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
