Você sabe para que serve resistores na prática?

Neste artigo, você vai descobrir para que servem os resistores, onde são usados e como calcular a resistência de resistor de LED na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir para que serve resistores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Para que serve resistores

Os resistores elétricos são componentes que têm a função de limitar o fluxo da corrente elétrica em um circuito.

Na prática, eles servem para criar uma resistência elétrica à passagem da corrente elétrica de um circuito.

Mas então porque os resistores são importantes, é o que vamos entender agora.

Para entender a importância dos resistores, vamos utilizar um exemplo prático de um resistor em um LED.

Para que serve resistores em LED

Neste caso, vamos usar um exemplo de um simples LED vermelho ligado a uma fonte de 5V.

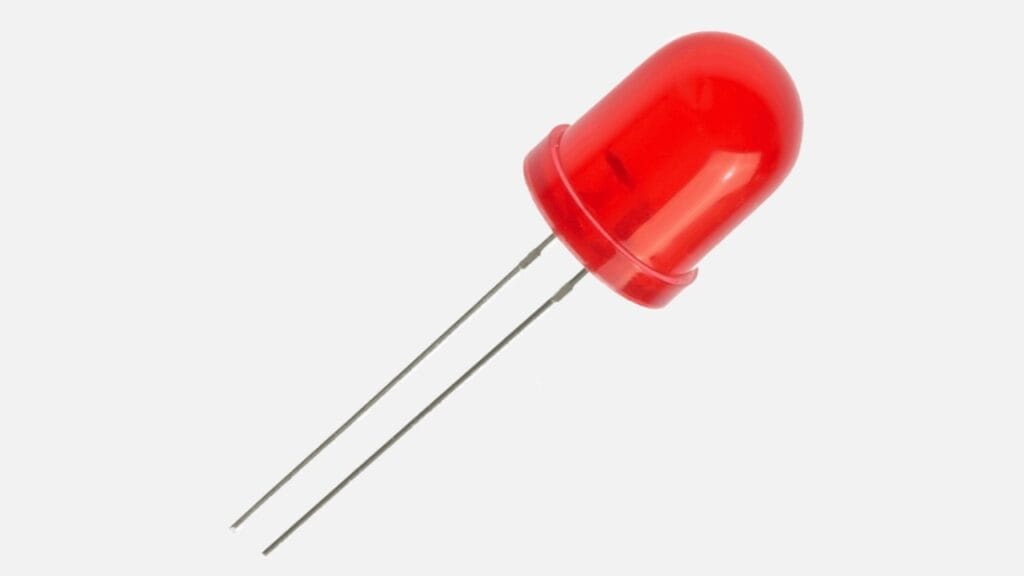

Na imagem abaixo é possível visualizar um exemplo de um simples LED vermelho, confira.

Para que serve resistores no LED

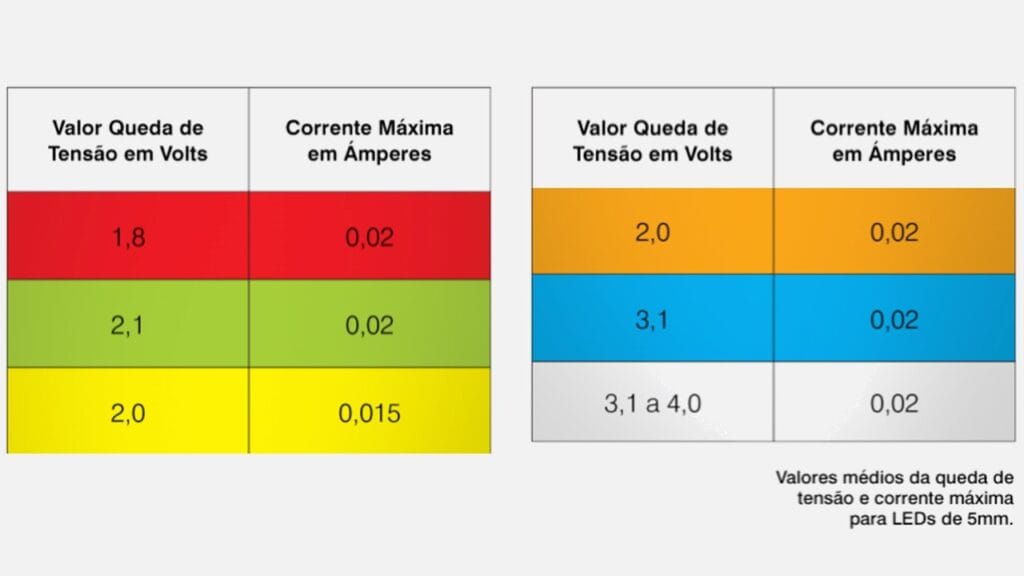

E segundo a tabela abaixo é possível visualizar qual a corrente elétrica máxima do LED vermelho e o valor da queda de tensão, confira.

Para que serve resistores em LEDs com queda de tensão

Isso significa que conforme a tabela acima, uma corrente elétrica de 20 mA já seria o suficiente para acendê-lo.

E neste caso a queda de tensão no LED será de cerca de 1,8 a 2 Volts.

Mas se esse LED for ligado diretamente na fonte de energia e sem um resistor, então o LED iria queimar.

Mas porque o LED irá queimar, é o que vamos entender agora.

Porque o LED irá queimar

Como dissemos acima, se esse LED for ligado diretamente na fonte de energia e sem um resistor, então o LED iria queimar.

E isso acontece porque não há nada para limitar a tensão no circuito.

Mas então o que fazer para corrigir este problema, é o que vamos descobrir agora.

Neste caso, para evitar que o LED seja queimado, então será necessário colocar um resistor entre a fonte de tensão e o LED.

Mas qual seria o valor da resistência para este resistor, é o que vamos explicar agora.

Qual resistor usar para o LED

É importante destacar que isso é apenas um exemplo prático.

Isso acontece porque qualquer circuito eletrônico terá resistores para o seu funcionamento, sejam eles aparentes ou dentro dos circuitos integrados.

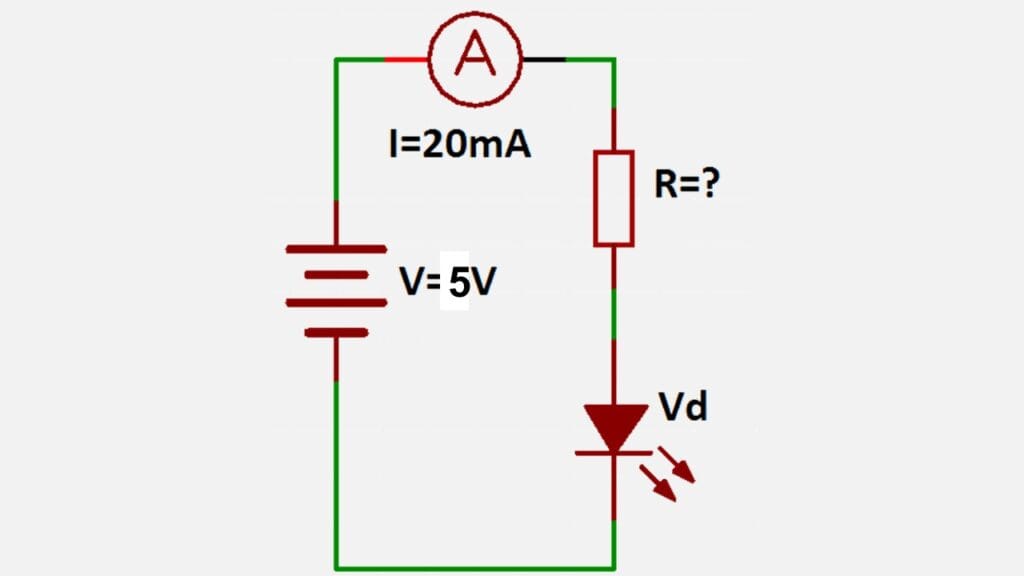

Na imagem abaixo é possível visualizar o funcionamento desse circuito, confira.

Para que serve resistores no circuito

Neste caso, é necessário que ele tenha uma resistência suficiente para limitar a corrente de 20mA que citamos no início deste artigo.

Além disso, ele deve criar uma queda de tensão adequada para o funcionamento do LED, é o que vamos calcular agora.

Como calcular o resistor de um LED na prática

Para descobrir a resistência desse resistor, nós iremos recorrer à Lei de Ohm.

A lei de Ohm diz que a resistência elétrica é a tensão dividida pela corrente elétrica

Mas qual a fórmula a ser usada, é o que vamos explicar agora.

Fórmula para calcular resistor de um LED

Na prática, usaremos a seguinte fórmula abaixo.

  • V = R * I

Onde:

  • V é a tensão elétrica;
  • R é a resistência elétrica;
  • I é a corrente elétrica;

Neste caso, é importante relembrar que a tensão do LED será considerada como de 2V e a tensão de alimentação é de 5V.

Além disso, é importante destacar que a corrente elétrica do LED vermelho é de 20 mA ou 0,02A.

Agora vamos calcular abaixo o valor do resistor ideal para este LED, confira.

Qual o resistor ideal para LED de 5V

No cálculo abaixo é possível visualizar passo a passo, confira.

  • R = (Valimentação – Vled) / I
  • R = (5V – 2V) / 0,02A
  • R =  3V / 0,02A
  • R = 150 Ω

De acordo com o cálculo acima, nós subtraímos o valor da tensão de 5V da fonte menos os 2V de queda de tensão no LED.

Em seguida, dividimos o valor da tensão do resistor que é de 3V por 0,02A que é a corrente que irá passar por ele.

Neste caso, teremos o valor de 150 Ohms para a resistência do nosso resistor.

LED com resistor de 150 Ohms

De acordo com o cálculo acima é possível destacar que um resistor de 150 Ohms em série com a fonte e o LED, então terá a sua corrente limitada.

E isso significa que a partir de agora, o LED irá acender sem se queimar, pois o resistor irá limitar a corrente total que passa pelo circuito.

Mas antes de finalizar este artigo que explica para que serve os resistores, confira a nossa recomendação abaixo.

Mais informações sobre resistores

É importante destacar que nós já fizemos um artigo completo explicando o que são resistores, para que eles servem e onde são usados.

Além disso, nós já explicamos como funciona e quais são os tipos de resistores e o tipos de materiais mais usados na construção dos resistores.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
