Você sabe qual fio usar para ar condicionado 12000 BTUs 127V?

Neste artigo, você vai descobrir como calcular a bitola ou seção mínima dos condutores para ar condicionado de 12000 BTUs com tensão de 127 Volts.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes disso, conheça o seu Novo Kit completo com 9 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para saber mais sobre cada um dos conteúdos disponíveis.

Não deixe para depois, porque todos os eBooks juntos podem não estar disponíveis em breve, então acesse o botão verde acima para saber mais e baixar todos os eBooks hoje mesmo.

Qual fio usar para ar condicionado 12000 BTUs e 127 Volts

Para calcular a bitola ou a seção mínima dos condutores desse ar condicionado.

Nós temos que seguir esse passo a passo.

  • Passo 1: Qual o modelo;
  • Passo 2: Qual a potência elétrica;
  • Passo 3: Qual a tensão elétrica;
  • Passo 4: Qual a corrente elétrica;
  • Passo 5: Qual a corrente elétrica corrigida;
  • Passo 6: Qual a bitola ou seção dos condutores;

Depois de explicar cada um deles, vamos começar pelo primeiro passo, confira.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Passo 1: Qual o modelo do ar condicionado de 12000 BTUs

Neste primeiro passo, nós escolhemos o modelo de um ar condicionado de 12000 BTUs da fabricante LG.

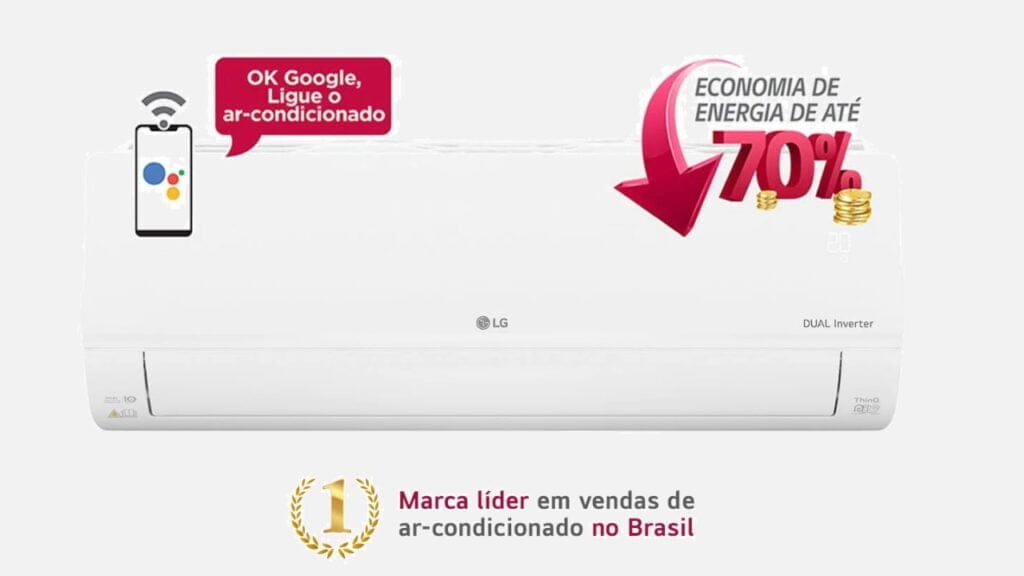

Na imagem abaixo podemos verificar o modelo S4NQ12JA31F de um ar condicionado LG da linha Dual Inverter Voice Split Frio, confira.

Quantos amperes consome um ar condicionado de 12000 BTUs da LG

Mas porque escolhemos este modelo, é o que vamos entender agora.

Porque escolhemos LG

Neste caso, nós escolhemos esse modelo porque ele é considerado popular e também para facilitar ainda mais a compreensão.

Mas é importante destacar que existem vários modelos de ar condicionados no mercado.

Sendo que cada um desses modelos, possuem características bem diferentes que podem variar conforme cada fabricante.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Agora vamos seguir para o próximo passo e descobrir qual é a potência elétrica desse ar condicionado.

Passo 2: Qual a potência elétrica do ar condicionado de 12000 BTUs

Neste segundo passo, para descobrir qual a potência elétrica do ar condicionado de 12000 BTUs acima.

Nós acessamos as informações na página do produto disponível no próprio site da LG.

Mas como descobrir a potência elétrica, é o que vamos explicar agora.

Como descobrir a potência elétrica do ar condicionado de 12000 BTUs

Neste caso, se você não tem ideia de qual é a potência elétrica do aparelho.

Então você também pode consultar o manual do fabricante.

Além disso, você também pode conferir a etiqueta colada no ar condicionado ou na condensadora.

E segundo a fabricante, este modelo possui uma potência elétrica de 1085 W.

Agora o nosso próximo passo será determinar a tensão elétrica desse equipamento, confira abaixo.

Passo 3: Qual a tensão do nosso ar condicionado

Neste terceiro passo é importante destacar que esse modelo pode ser encontrado nas tensões de 127V e de 220V.

Mas neste caso, nós escolhemos o modelo acima que trabalha com a tensão elétrica de 127 Volts.

Mas se por algum motivo, você está buscando informações para um modelo diferente, então leia essa orientação abaixo.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Nossa orientação

Se você gostaria de saber qual fio usar para ar condicionado de 12000 BTUs e com tensão elétrica de 220 Volts.

Então você pode conferir esse artigo aqui para saber mais.

Depois dessa orientação importante, vamos para o próximo passo abaixo.

Passo 4: Qual a corrente do ar condicionado de 12000 BTUs

Neste quarto passo, para calcular a corrente elétrica do nosso ar condicionado de 12000 BTUs.

Nós precisamos usar essa fórmula abaixo, onde:

  • P = V x I

A fórmula mostrada acima diz que a potência elétrica será igual a tensão elétrica que é multiplicada pela corrente elétrica.

Sendo que:

  • P será a potência elétrica do ar condicionado;
  • V será a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Mas então qual seria o valor da corrente desse ar condicionado na prática, é o que vamos descobrir agora.

Como calcular a corrente elétrica do ar condicionado de 12000 BTUs

Neste caso, para calcular a corrente do nosso ar condicionado de 12000 BTUs e 127 Volts.

Nós fizemos a substituição da potência elétrica de 1085 W que é representada pela letra P.

E em seguida, fizemos a substituição da tensão elétrica de 127 Volts que é representada pela letra V na fórmula.

Confira então qual foi o resultado abaixo

  • P = V x I
  • I = P / V
  • I = 1085 / 127
  • I = 8,5 A

De acordo com o resultado acima, um ar condicionado de 12000 BTUs com tensão de 127 Volts irá consumir cerca de 8,5 A.

Mas é importante relembrar que não iremos usar essa corrente elétrica acima.

Por isso, no próximo passo nós vamos aprender como fazer a correção da corrente elétrica, confira.

Passo 5: Qual a corrente corrigida do ar condicionado

Neste quinto passo, nós precisamos fazer a correção da corrente elétrica do nosso ar condicionado de 12000 BTUs.

Isso deve ser feito para evitar possíveis problemas nos condutores.

E também para que esse disjuntor não possa desarmar facilmente.

Então confira abaixo como fizemos a correção da corrente elétrica.

  • I = 8,5 * 1,25
  • I = 10,6 A

No cálculo acima nós multiplicamos a corrente elétrica de 8,5 A pelo fator de serviço representado por 1,25.

Neste caso, a corrente corrigida será de 10,6 A.

Mas você deve estar se perguntando o que seria esse fator de serviço, é o que vamos explicar agora.

O que é o fator de serviço

O fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica que foi calculada anteriormente.

Então depois de já sabemos o que é a corrente elétrica corrigida desse condicionado e qual o seu valor.

Vamos então calcular a seção mínima dos condutores desse circuito, confira.

Como calcular a seção mínima dos condutores do ar condicionado

Antes de calcular a seção mínima dos condutores do nosso ar condicionado de 12000 BTUs.

Você precisa saber quais são as seções mínimas dos condutores recomendados pela norma NBR 5410, confira.

Seção mínima da NBR 5410

A NBR 5410 é a norma usada para instalações elétricas de baixa tensão.

Na prática ela diz que para circuitos de iluminação podem ser usados condutores com seção mínima de 1,5 mm².

E para os circuitos de força devem ser usados condutores com seção mínima a partir de 2,5 mm².

Agora nós iremos consultar a tabela abaixo para entender como isso vai funcionar na prática, confira.

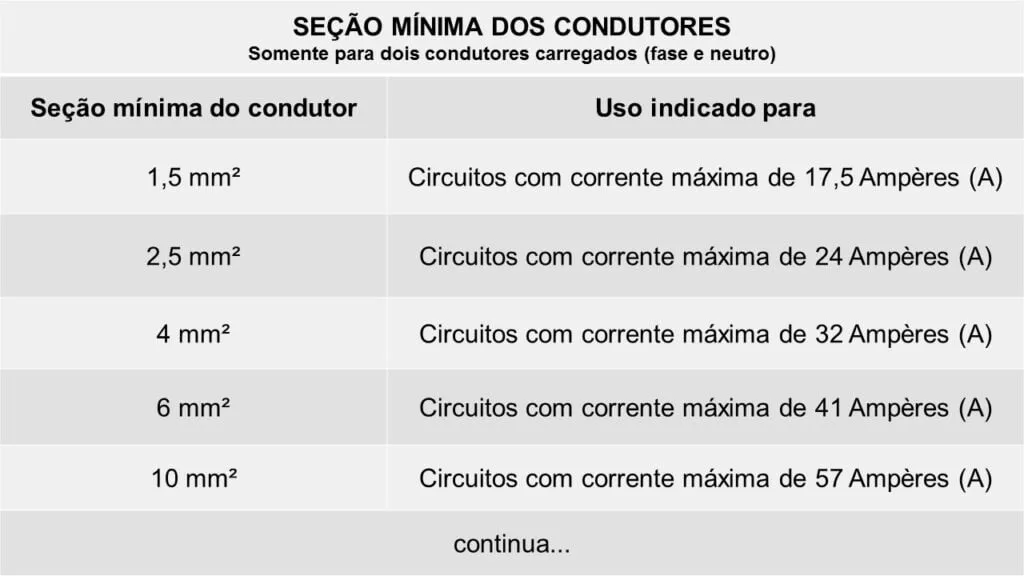

Tabela 36 da NBR 5410

Nessa imagem abaixo é possível conferir essa tabela 36 da norma NBR 5410.

Qual disjuntor usar para ar condicionado 12000 BTU 127V com seção mínima dos condutores

Mas antes de seguir adiante, é preciso informar que essa tabela que mostramos acima é apenas uma versão resumida.

Por isso, é necessário que você leia atentamente estas orientações abaixo.

Recomendações importantes

Os dados mostrados na nossa tabela 36 acima foram baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Nessa tabela acima, temos a seção mínima dos condutores, e uma estimativa da corrente máxima suportada pelo condutor.

Mas as seções mínimas da tabela original podem variar de 0,5 mm² a 150 mm².

Além disso, não podemos deixar de relembrar essas outras orientações abaixo.

Outras recomendações importantes

Neste caso, como estamos falando de um ar condicionado de 127 Volts.

Então os dados dessa tabela são referentes a uma instalação com dois condutores carregados.

E também, como estamos considerando uma distância inferior a 30 metros nessa tabela.

Não foi abordado informações sobre a queda de tensão.

Mas se a distância nesses condutores for maior do que 30 metros, o que não será abordado neste caso.

Então seria necessário calcular novamente a seção desses condutores com base na queda de tensão.

Depois de todas essas orientações acima sobre a tabela 36 da norma NBR 5410.

Então vamos descobrir finalmente qual fio usar para ar condicionado de 7500 BTUs, confira.

Passo 6: Qual fio usar para ar condicionado 12000 BTUs 127V

No passo a passo anterior, nós descobrimos que a corrente corrigida do ar condicionado é de 10,6 A.

Por isso, se observarmos atentamente a tabela 36 acima.

Então poderíamos concluir também que o condutor de 1,5 mm² seria a opção ideal.

Porque segundo a tabela ele suporta uma corrente de até 17,5 A.

O que seria mais do que suficiente para a corrente do ar condicionado que é de apenas 10,6 A.

Mas não podemos usar essa bitola ou seção do condutor.

E neste caso, precisamos relembrar a orientação da NBR 5410, confira.

Ar condicionado é circuito de força

É importante destacar que segundo a norma NBR 5410, não podemos usar um condutor de  1,5 mm² para o nosso ar condicionado.

Isso acontece porque a norma exige condutores de pelo menos 2,5 mm² para circuitos de força.

Então neste caso, usamos o condutor de 2,5 mm² que irá suportar uma corrente de até 24 A.

Observe que esse condutor é mais do que suficiente, já que a corrente corrigida do ar condicionado é de apenas 10,6 A.

Mas você ainda deve estar se perguntando qual seria o disjuntor ideal para este ar condicionado de 12000 BTUs e 127V, é o que vamos explicar agora.

Qual o disjuntor ideal para o ar condicionado de 12000 BTUs 127V

Como dissemos no início deste artigo, nós escolhemos o modelo do ar condicionado de 12000 BTUs da LG.

Em seguida, nós descobrimos que ele possui uma potência elétrica de 1085 W.

E este modelo trabalha com uma tensão de 127 Volts.

Além disso, descobrimos que a corrente elétrica é de 8,5 A e a corrente corrigida será de 10,6 A para o nosso ar condicionado.

E por último, descobrimos qual a seção mínima dos condutores para este circuito será de 2,5 mm².

Mas então qual seria o disjuntor para este ar condicionado de 12000 BTUs de 127 Volts.

Para responder a essa pergunta, nós fizemos um artigo completo que explica tudo isso passo a passo.

Por isso, se você tiver interesse, então acesse este artigo para saber mais.
