Qual a bitola do fio para ar condicionado 127V e 220V

Mardey Costa
Escrito por Mardey Costa em 27/01/2023
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe qual a bitola do fio para ar condicionado de 127V e 220V ?

Neste artigo, você vai descobrir qual a bitola ou seção mínima dos condutores do ar condicionado de 7500 BTUs a 30000 BTUs com tensão de 127V e 220V.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes disso, conheça o seu Novo Kit completo com 9 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para saber mais sobre cada um dos conteúdos disponíveis.

Não deixe para depois, porque todos os eBooks juntos podem não estar disponíveis em breve, então acesse o botão verde acima para saber mais e baixar todos os eBooks hoje mesmo.

Qual a bitola do fio para ar condicionado 127V

Para facilitar a nossa compreensão, vamos dividir em duas tabelas.

Sendo uma tabela para ar condicionados com tensão de 127 Volts.

E na outra tabela, vamos mostrar os mesmo modelos de ar condicionados com tensão de 220 Volts.

Então vamos começar pela tabela de bitola de fios para ar condicionado de 127 Volts, confira abaixo.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

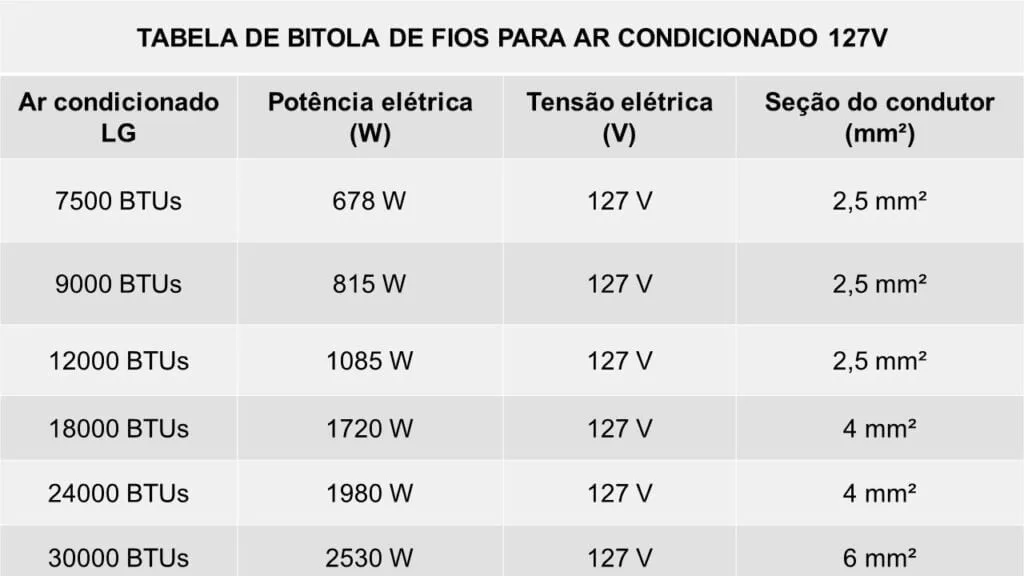

Tabela de fios para ar condicionado 127V

Na imagem abaixo é possível visualizar a tabela de bitola de fios para ar condicionado de 127 Volts.

Qual a bitola do fio para ar condicionado de 127 Volts da LG

Observe que na tabela acima temos os modelos de ar condicionado de 7500 BTUs até 30000 BTUs.

E os condutores foram calculados com base nos modelos de ar condicionado da fabricante LG.

Por isso, leia abaixo essa orientação importante

Orientação importante

É importante destacar que a seção dos condutores para ar condicionado abaixo foram consideradas para uma distância máxima dos condutores elétricos em até 30 metros.

Caso a instalação do ar condicionado seja superior a essa distância máxima.

Então será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Então depois dessa orientação importante, vamos descobrir qual seria a bitola do fio para um ar condicionado de 7500 BTUs e 127V, é o que vamos descobrir agora.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Qual a bitola do fio para ar condicionado 7500 BTUs 127V

Segundo a tabela acima, um ar condicionado de 7500 BTUs de 127 Volts com potência elétrica de 678 W.

Deve ter a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

Mas é importante lembrar que estes modelos de ar condicionados de 7500 BTUs podem não estar mais disponíveis para vendas.

Na prática, eles foram substituídos pelos modelos de 9000 BTUs.

Além disso, pode ser que também não seja encontrado na tensão de 127 Volts.

E se você ainda pode estar se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Neste caso, nós já fizemos um artigo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor.

Então acesse o artigo acima para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 9000 BTUs de 127V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 9000 BTUs 127V

Segundo a tabela acima, um ar condicionado de 9000 BTUs de 127 Volts com potência elétrica de 815 W.

Deve ter a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

Se você ainda está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Neste caso, nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor.

Então acesse outro artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 12000 BTUs de 127V, é o que vamos descobrir agora.

Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Qual a bitola do fio para ar condicionado 12000 BTUs 127V

Segundo a tabela acima, um ar condicionado de 12000 BTUs de 127 Volts com potência elétrica de 1085 W.

Neste caso, deve ter a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

E se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você pode acessar esse artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 18000 BTUs de 127V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 18000 BTUs 127V

Segundo a tabela acima, um ar condicionado de 18000 BTUs de 127 Volts com potência elétrica de 1720 W.

Neste caso, deveria ter bitola ou seção mínima de 4 mm² para os condutores do circuito.

Mas é importante lembrar que estes modelos de ar condicionados podem não estar disponíveis na tensão de 127 Volts.

E se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você ainda pode acessar esse artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 24000 BTUs de 127V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 24000 BTUs 127V

Segundo a tabela acima, um ar condicionado de 24000 BTUs de 127 Volts com potência elétrica de 1980 W.

Neste caso, deveria ter bitola ou seção mínima de pelo menos 4 mm² para os condutores do circuito.

Mas é importante lembrar que estes modelos de ar condicionados mais potentes podem não estar disponíveis na tensão de 127 Volts.

E se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você pode acessar esse artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 30000 BTUs de 127V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 30000 BTUs 127V

Segundo a tabela acima, um ar condicionado de 30000 BTUs de 127 Volts com potência elétrica de 2530 W.

Observe que ele deveria ter bitola ou seção mínima de pelo menos 6 mm² para os condutores do circuito.

Neste caso, estes modelos de ar condicionados mais potentes podem não estar disponíveis na tensão de 127 Volts.

E se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você pode acessar esse artigo aqui para saber mais.

Mas então qual seria a bitola do fio para os mesmos modelos de ar condicionado acima com tensão de 220 Volts, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 220V

Depois de mostrar a tabela de bitola de fios para ar condicionado de 127 Volts.

Vamos agora mostrar a tabela com a seção dos condutores para os modelos de ar condicionados de 220 Volts, confira abaixo.

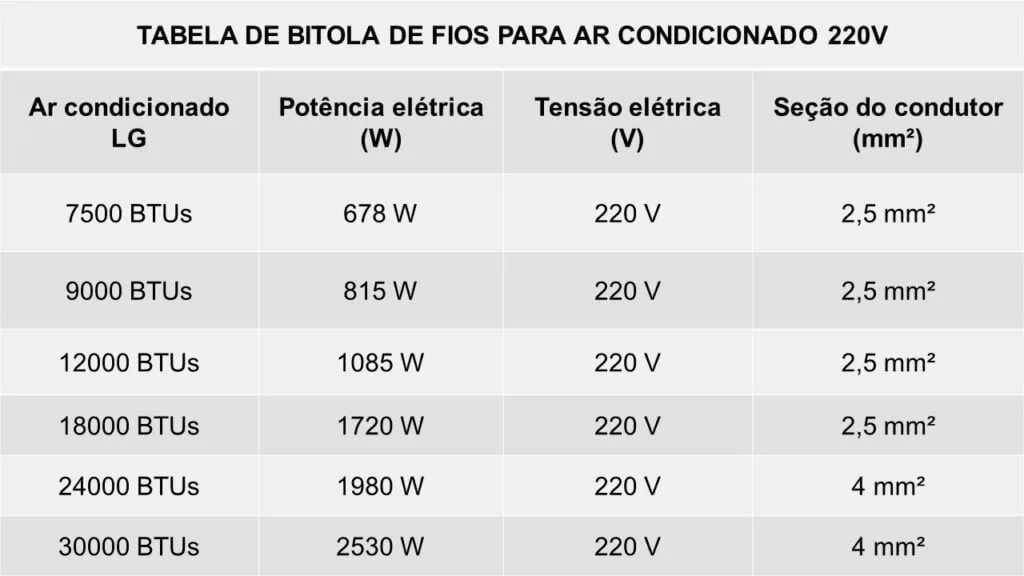

Tabela de fios para ar condicionado 220V

Na imagem abaixo é possível visualizar a tabela de bitola de fios para ar condicionado de 220 Volts.

Qual a bitola do fio para ar condicionado de 220 Volts da LG

Observe que na tabela acima também temos os mesmos modelos de ar condicionado de 7500 BTUs até 30000 BTUs.

Sendo que os condutores foram calculados com base nos modelos de ar condicionado da fabricante LG.

Por isso, leia abaixo essa orientação importante

Orientação importante

É importante relembrar que a seção dos condutores para os modelos de ar condicionado abaixo foram consideradas para uma distância inferior a 30 metros.

Caso a instalação do ar condicionado seja superior a essa distância máxima.

Então será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Então depois dessa orientação importante, vamos descobrir qual seria a bitola do fio para um ar condicionado de 7500 BTUs e 220V.

Qual a bitola do fio para ar condicionado 7500 BTUs 220V

Segundo a tabela acima, um ar condicionado de 7500 BTUs de 220 Volts e com potência elétrica de 678 W.

Deve ter a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

Mas se você ainda pode estar se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Neste caso, nós já fizemos um artigo também explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor.

Então acesse esse artigo acima para saber mais.

Mas então qual seria a bitola do fio para o ar condicionado de 9000 BTUs de 220V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 9000 BTUs 220V

Segundo a tabela acima, um ar condicionado de 9000 BTUs de 220 Volts com potência elétrica de 815 W.

Neste caso, deve ter a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

Mas se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Neste caso, nós também fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então acesse outro artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 12000 BTUs de 220V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 12000 BTUs 220V

Segundo a tabela acima, um ar condicionado de 12000 BTUs de 220 Volts com potência elétrica de 1085 W.

Neste caso, deve ter também a bitola ou seção mínima de 2,5 mm² para os condutores do circuito.

Mas se você está se perguntando qual seria o disjuntor para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você pode acessar esse artigo completo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 18000 BTUs de 220V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 18000 BTUs 220V

Segundo a tabela acima, um ar condicionado de 18000 BTUs de 220 Volts com potência elétrica de 1720 W.

Neste caso, pode ter a seção mínima de 2,5 mm² para os condutores do circuito.

Observe que se você está se perguntando qual seria o disjuntor para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

E você ainda pode acessar esse artigo aqui para saber mais.

Mas então qual seria a bitola do fio para um ar condicionado de 24000 BTUs de 220V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 24000 BTUs 220V

Conforme a tabela acima, um ar condicionado de 24000 BTUs de 220 Volts com potência elétrica de 1980 W.

Neste caso, deve ter bitola ou seção mínima de pelo menos 4 mm² para os condutores do circuito.

Além disso, se você está se perguntando qual seria o disjuntor ideal para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

E você pode acessar esse artigo aqui para saber mais sobre esse assunto.

Mas então qual seria a bitola do fio para um ar condicionado de 30000 BTUs de 220V, é o que vamos descobrir agora.

Qual a bitola do fio para ar condicionado 30000 BTUs 220V

Conforme a tabela acima, um ar condicionado de 30000 BTUs de 220 Volts com potência elétrica de 2530 W.

Neste caso, deveria ter a bitola ou seção mínima de pelo menos 4 mm² para os condutores do circuito.

Mas você ainda pode estar se perguntando qual seria o disjuntor para esse ar condicionado.

Então nós fizemos um artigo completo explicando qual o disjuntor ideal e também qual deve ser a curva do disjuntor para este modelo.

Então você pode acessar esse artigo aqui para saber mais.
