Qual o disjuntor para ar condicionado 12000 BTU de 127V

Mardey Costa
Escrito por Mardey Costa em 15/06/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe como calcular o disjuntor para ar condicionado 12000 BTU de 127V?

Neste artigo, você vai descobrir como calcular na prática o disjuntor para ar condicionado de 9000 BTUs com tensão de 127 Volts..

Além disso, você também vai descobrir como fazer para calcular a seção mínima dos condutores desse circuito e também qual o tipo de curva para esse disjuntor.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam descobrir qual disjuntor usar para ar condicionado 12000 BTU 127V.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Qual deve ser o disjuntor para ar condicionado 12000 BTU de 127V

Para calcular o disjuntor para ar condicionado vamos considerar um exemplo prático.

Observe na imagem abaixo o modelo de um ar condicionado LG da linha Dual Inverter, confira.

Qual disjuntor usar para ar condicionado 12000 BTU 127V da fabricante LG

Na imagem acima é possível visualizar o ar condicionado Dual Inverter Voice Split Frio 12000 BTUs 127V da LG.

Mas apesar de ser apenas um exemplo prático, também existem várias marcas de ar condicionado no mercado.

Então porque foi escolhido o modelo LG Dual Inverter VOICE, é o que vamos explicar agora.

Porque escolhemos o LG Dual Inverter VOICE 12000 BTUs 127V

Neste exemplo, nós escolhemos a marca LG porque ela é considerada uma das melhores marcas de ar condicionado.

E a linha LG DUAL Inverter VOICE é considerada uma boa opção para quartos ou apartamentos pequenos.

Outro aspecto importante é que esse tipo de ar condicionado também é mais econômico, descubra abaixo.

LG Dual Inverter VOICE 12000 BTUs 127V é muito econômico

Esse tipo de ar condicionado da linha Dual Inverter é considerado mais econômico.

E isso acontece porque esse tipo de ar condicionado possui um compressor rotativo duplo.

Na prática, ele consegue controlar a temperatura de forma gradual até chegar àquela desejada.

E segundo a LG, ele consegue gerar uma economia de até 70% em relação aos modelos tradicionais.

Além disso, tem o preço mais barato em relação aos outros modelos, confira abaixo.

Preço do ar condicionado LG Dual Inverter VOICE 9000 BTUs 220V

Além de possuir várias funções interessantes como ser gerenciado pelo Wi-Fi e por aplicativo no celular.

Se você fizer uma busca rápida na internet, é possível que ele esteja disponível no site do Mercado Livre por cerca de R$ 2400,00.

Mas depois de explicar tudo isso acima, e para calcular qual o disjuntor para ar condicionado de 9000 BTU.

Como calcular o disjuntor para ar condicionado 12000 BTU 127V

Então vamos seguir o passo a passo abaixo, e começar descobrindo qual a potência elétrica desse ar condicionado, confira o passo a passo.

Passo 1: Descobrir a potência do ar condicionado de 12000 BTU 127V

Neste primeiro passo, para descobrir a potência elétrica do ar condicionado de 12000 BTU, acessamos o site da LG.

E descobrimos no site do fabricante que esse ar condicionado possui uma potência elétrica de 1085W.

Mas é muito importante relembrar que o ar condicionado funciona através de dois tipos de potência, sendo a potência elétrica e a potência de refrigeração.

Ao acessar o site da fabricante você precisa tomar cuidado para não confundir esses dois tipos de potências.

Neste caso, a potência elétrica é medida em Watts e a potência de refrigeração do ar condicionado é medida em BTU.

Isso acontece porque não usamos a potência de refrigeração para dimensionar os cabos e disjuntores.

Agora o nosso próximo passo é determinar a tensão elétrica do ar condicionado, confira.

Passo 2: Determinar a tensão do ar condicionado de 12000 BTU

O ar condicionado de 12000 BTU da linha LG DUAL Inverter VOICE da LG também pode ser encontrado com as tensões de 127 Volts e 220 Volts.

Mas exemplo, vamos considerar apenas o modelo que trabalha com tensão elétrica de 127 Volts.

Agora o nosso próximo passo é calcular qual a corrente elétrica do ar condicionado de 12000 BTU e com tensão elétrica de 127 Volts, confira abaixo.

Passo 3: Qual a corrente do condicionado de 12000 BTU 127V

Para calcular a corrente elétrica do ar condicionado de 12000 BTU com potência elétrica de 1085W e tensão elétrica de 127V.

Nós vamos usar a seguinte fórmula abaixo.

  • P = V x I

Onde:

  • P é a potência elétrica do ar condicionado;
  • V é a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Na cálculo abaixo é possível conferir como foi realizado esse cálculo e qual será o resultado, confira.

  • P = V x I
  • I = P / V
  • I = 1085 / 127
  • I = 8,5 A

No cálculo acima é possível visualizar que o valor da corrente do ar condicionado de 12000 BTU com potência de 1085W e  tensão de 127V será de 8,5 A.

Mas é importante destacar que não poderemos usar essa corrente elétrica acima.

Por isso, nós precisamos seguir para o próximo passo é corrigir a corrente utilizando o que chamamos de fator de serviço, confira abaixo.

Passo 4: Qual a corrente elétrica corrigida do condicionado de 12000 BTU 127V

Neste quarto passo, nós precisamos corrigir a corrente elétrica do ar condicionado.

Neste caso, iremos utilizar o fator de serviço que é usado para determinar uma margem de segurança para que o disjuntor não possa desarmar esse circuito.

Neste caso, será considerado uma margem de segurança de 25% acima da corrente elétrica.

E no cálculo acima é possível verificar que foi multiplicada a corrente elétrica de  8,5 A pelo valor do fator de serviço que é de 1,25, confira abaixo.

  • Ic = 8,5 * 1,25
  • Ic = 10,6 A

No cálculo acima é possível verificar que o valor da corrente elétrica corrigida pelo fator de serviço será de 10,6 A.

Mas antes de calcular o disjuntor para ar condicionado 12000 BTU 127V.

Vamos determinar qual é a seção mínima ou a bitola do condutor para o ar condicionado, confira abaixo.

Qual a bitola de fio ou seção mínima do condutor para ar condicionado 12000 BTU 127V

Para determinar a bitola de fio ou a seção mínima do condutor, precisaremos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410 que contém a seção mínima do condutor e a sua corrente máxima suportada pelo condutor, confira.

Qual disjuntor usar para ar condicionado 12000 BTU 127V com seção mínima dos condutores

Observe que a tabela acima é apenas uma versão resumida da tabela 36 da NBR 5410, então confira as orientações abaixo sobre essa tabela.

Orientações sobre a tabela 36 da norma NBR 5410

Na prática, a tabela acima pode variar com seção mínima de 0,5 mm² até 150 mm², por isso ela é apenas uma versão resumida.

Mas é importante destacar que os dados da tabela acima também foram baseados na bitola de fio ou seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

E neste caso, os dados acima são baseados em uma instalação com dois condutores carregados, sendo fase e neutro.

Mas então qual seria a bitola de fio ou a seção mínima dos condutores do ar condicionado conforme a tabela da norma NBR 5410 acima, é o que vamos entender agora.

Qual bitola de fio usar para ar condicionado 12000 BTU 127V

No passo a passo anterior, nós descobrimos que a corrente elétrica corrigida do nosso ar condicionado é de 10,6A.

Se observarmos a tabela original é possível visualizar que um condutor de apenas 0,75 mm² seria suficiente para suportar 10,6A.

Mas é importante observar o que diz a norma NBR 5410 sobre bitola de fio ou seções mínimas para condutores, confira abaixo.

Circuito de força tem seção mínima a partir de 2,5 mm²

Segundo a norma NBR 5410, todos os circuitos de força devem ter condutores elétricos com seção mínima a partir de 2,5 mm².

E neste caso, o circuito do ar condicionado é um circuito de força.

Então, analisando a tabela acima podemos concluir que a seção mínima deve ser de 2,5 mm².

E segundo a tabela acima, esse tipo de condutor também irá suportar uma corrente elétrica máxima de até 24A, para a corrente do ar condicionado que é apenas 10,6A.

Mas não podemos deixar de levar em consideração as orientações abaixo, confira.

Orientação sobre a distância máxima de 30 metros

É importante destacar que os dados na tabela acima estão sendo considerados para uma distância máxima dos condutores elétricos em até 30 metros.

Mas caso contrário, será necessário calcular novamente a bitola ou seção do condutores elétricos com base na queda de tensão.

Como estamos calculando a instalação de um ar condicionado residencial que geralmente não ultrapassa essa distância, então iremos desconsiderar essa orientação.

Agora vamos determinar qual o disjuntor para ar condicionado de 12000 BTU 127 V, confira abaixo.

Qual disjuntor para o ar condicionado 12000 BTU deve ser escolhido

No início desse artigo, nós calculamos que a corrente elétrica para o disjuntor deve ter uma corrente elétrica de pelo menos 10,6A.

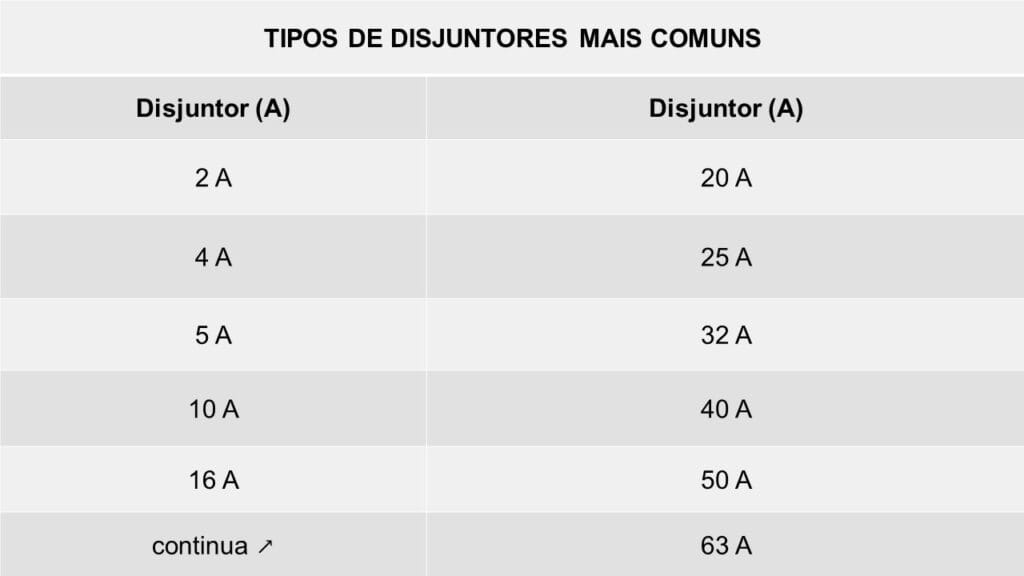

Por isso, na imagem abaixo podemos conferir uma tabela com os tipos de disjuntores mais comuns encontrados no mercado, confira.

Qual disjuntor usar para ar condicionado 12000 BTU 127V conforme tipos de disjuntores

Então conforme a tabela acima, nós precisamos encontrar um disjuntor que tenha o valor de atuação superior a corrente elétrica de 10,6A.

Mas então qual disjuntor escolher, é que vamos entender agora.

Qual disjuntor escolher para ar condicionado 12000 BTU 127V

Analisando a tabela acima é possível visualizar que o disjuntor ideal será o disjuntor de 16A.

Neste caso, ele deve ser superior a 10,6 A e inferior a 24A do condutor.

Além disso, a recomendação da fabricante LG é que o disjuntor ideal deve ser de 16A para evitar qualquer tipo de problema como desarme do circuito.

Mas devemos lembrar que o disjuntor para ar condicionado deve ser dimensionado para proteção dos cabos elétricos e não do ar condicionado, confira abaixo.

Mas então porque foi escolhido o disjuntor de 16A

Neste caso, devemos relembrar que o objetivo principal é que o disjuntor seja dimensionado para proteção dos cabos elétricos e não do ar condicionado.

Neste caso, nós iremos considerar a seção mínima do condutor que será de 2,5 mm² e a corrente elétrica máxima suportada.

E segundo a tabela da norma NBR 5410, ela diz que os cabos elétricos de 2,5 mm² suportam até 24A.

Então se considerarmos que esse cabo pode suportar uma corrente de até 24A, então o disjuntor recomendável será de 16A para sua proteção.

Mas antes de finalizar este cálculo e determinar o disjuntor ideal para o ar condicionado de 12000 BTU em 127V.

É muito importante saber qual é a curva do disjuntor para esse condicionado, confira abaixo.

Qual a curva do disjuntor para ar condicionado 12000 BTU 127V

Depois de determinar qual será o disjuntor para ar condicionado de 9000 BTU de 220V.

Você também precisa saber qual o tipo de curva do disjuntor para ar condicionado.

Isso acontece porque os disjuntores são classificados como disjuntores de curva B, curva C e curva D.

Mas então qual será o tipo de curva do disjuntor para esse ar condicionado, é o que vamos explicar agora.

Qual o tipo de curva do disjuntor para ar condicionado 12000 BTUs 127V

Neste caso, o disjuntor para ar condicionado deve ser escolhido como disjuntor de curva C.

Isso acontece porque esse tipo de disjuntor de curva C é ideal para as cargas de característica indutiva.

Neste caso, podemos citar exemplos como a máquinas de lavar roupas, lâmpadas fluorescentes, motores elétricos, entre outros.

Porque escolher o disjuntor de curva C

Esse tipo de disjuntor da curva C tolera de 5 a 10 vezes a mais em relação à corrente nominal.

E o disjuntor para ar condicionado é um exemplo desse tipo de variação.

Mas nós já fizemos um artigo completo sobre curva de disjuntores, confira abaixo.

Sobre as curvas de disjuntores

É importante destacar que nós já fizemos um artigo completo e explicando sobre as curvas de disjuntores.

Para qualquer dúvida, acesse o artigo acima para saber mais.

E antes de finalizar este artigo, confira abaixo um resumo da tabela de disjuntor para ar condicionado.

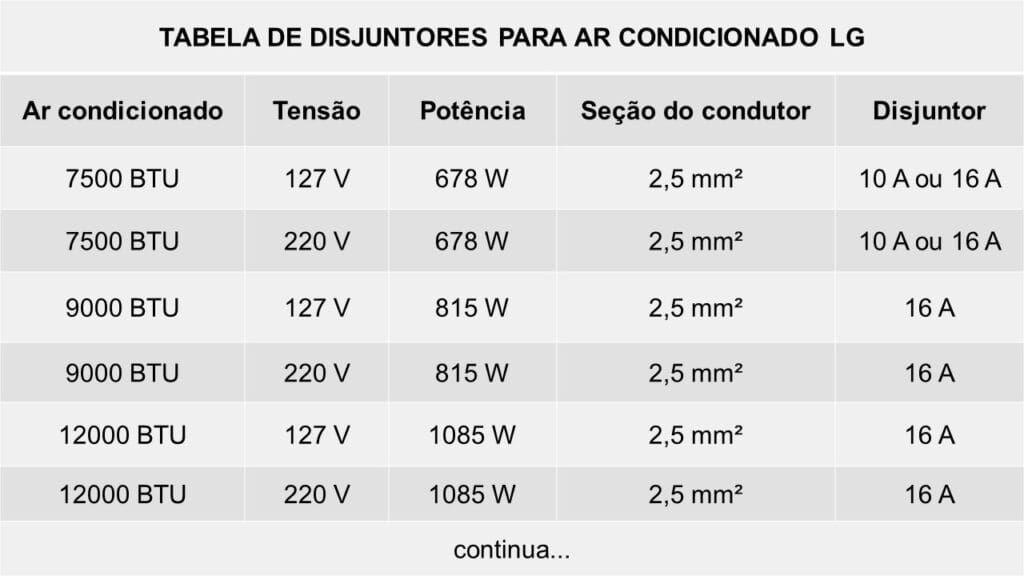

Tabela de disjuntor para ar condicionado LG

Na imagem abaixo é possível visualizar uma tabela com todas as informações de disjuntores mais os tipos de ar condicionados mais comuns da fabricante LG, confira.

Qual disjuntor usar para ar condicionado 12000 BTU 127V da LG

Observe que a comparação entre a quantidade de BTU ou a potência elétrica pode variar conforme cada fabricante.

Por isso, a tabela acima é baseada em vários modelos mais recentes da LG do tipo Split e com tecnologia DUAL Inverter, com exceção do modelo de 7500 BTUs que não são mais produzidos.

Mas antes de finalizar esse artigo, confira outras informações abaixo.

Outras informações sobre dimensionamento de condutores

Outro detalhe importante é sempre fazer o dimensionamento de fios e cabos elétricos e disjuntores, seguindo as recomendações da norma NBR 5410.

Além disso, nós já explicamos em outro artigo, como dimensionar os disjuntores na instalação elétrica.

E também já fizemos um artigo completo que ensina como dimensionar o disjuntor para chuveiro do jeito certo.

Se você tiver mais dúvidas, então acesse os artigos acima para saber mais.
