Qual fio usar para ar condicionado 18000 BTUs 220V

Mardey Costa
Escrito por Mardey Costa em 25/01/2023
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe qual fio usar para ar condicionado 18000 BTUs?

Neste artigo, você vai descobrir como calcular a seção mínima dos condutores de um circuito para um ar condicionado de 18000 BTUs com tensão de 220 Volts.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, você precisa baixar agora o Novo Kit 9 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para conhecer todos os 9 eBooks e baixar agora.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Qual fio usar para ar condicionado 18000 BTUs

Para que possamos descobrir a seção mínima dos condutores do circuito do ar condicionado.

Nós iremos seguir esses 6 passos abaixo, confira

  • Passo 1: Qual o modelo do nosso ar condicionado;
  • Passo 2: Qual a potência do ar condicionado;
  • Passo 3: Qual a tensão do ar condicionado;
  • Passo 4: Qual a corrente do ar condicionado;
  • Passo 5: Qual a corrente corrigida;
  • Passo 6: Qual a seção dos condutores;

Depois de mostrar todos esses 6 passos acima, vamos começar agora pelo primeiro passo, veja.

Passo 1: Qual o modelo do nosso ar condicionado

Para este exemplo, nós vamos escolher um ar condicionado de 18000 BTUs da LG.

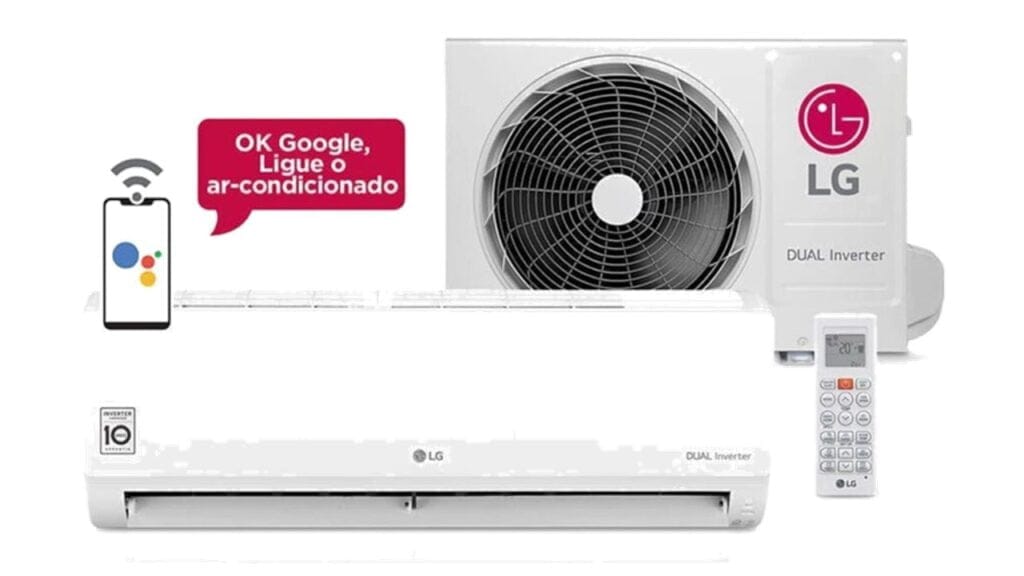

Na imagem abaixo é possível visualizar o modelo S4-Q18KL31A da linha LG Dual Inverter VOICE 18000 BTU Split Frio de 220 Volts.

Qual disjuntor usar para ar condicionado 18000 BTUs 220V da LG

Escolhemos esse modelo porque existem vários modelos de outras fabricantes, e com características bem diferentes.

Agora vamos seguir para o próximo passo e descobrir qual é a potência elétrica desse ar condicionado , confira.

Passo 2: Qual a potência do nosso ar condicionado

Para descobrir qual a potência elétrica do nosso ar condicionado de 18000 BTUs acima.

Nós acessamos as informações disponíveis na página do produto disponível no próprio site da fabricante LG.

Mas você também pode consultar o manual do fabricante.

E também pode conferir a etiqueta colada no ar condicionado ou na condensadora.

Neste caso, observe que o ar condicionado 18000 BTUs acima possui uma potência elétrica de 1720 W conforme a fabricante.

Então o nosso próximo passo é determinar a tensão elétrica do equipamento, confira abaixo.

Passo 3: Qual a tensão desse ar condicionado

No passo anterior nós explicamos que existem vários modelos diferentes de ar condicionados.

Na prática, esses modelos podem variar conforme a sua potência elétrica e a sua tensão de acordo com o modelo escolhido.

Mas neste caso, o modelo escolhido acima de 18000 BTUs está disponível com tensão elétrica de 220 Volts.

Então vamos usar essa tensão elétrica em nossos cálculos logo abaixo.

Mas se por algum motivo, você está buscando informações para um modelo diferente, então leia essa orientação abaixo.

Orientação importante

Se você gostaria de saber qual fio usar para ar condicionado de 12000 BTUs, mas com tensão de 220 Volts.

Então você deve acessar esse outro artigo para saber mais.

Agora o nosso próximo passo é descobrir qual a corrente desse ar condicionado de 18000 BTUs, confira abaixo.

Passo 4: Qual a corrente do ar condicionado

Agora que chegamos ao quarto passo, o nosso objetivo é calcular a corrente elétrica do nosso ar condicionado.

E por isso, usaremos a fórmula abaixo, onde:

  • P = V x I

Essa fórmula acima nos diz que a potência elétrica será igual a tensão elétrica que é multiplicada pela corrente elétrica.

Sendo que:

  • P será a potência elétrica do ar condicionado;
  • V será a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Então qual seria o valor da corrente desse ar condicionado, é o que vamos descobrir agora.

Cálculo da corrente do ar condicionado

Para calcular a corrente do nosso ar condicionado de 18000 BTUs.

Nós fizemos a substituição da potência elétrica de 1720 W representada pela letra P na fórmula.

E também da tensão elétrica de 220 Volts representada pela letra V na fórmula abaixo, confira.

  • P = V x I
  • I = P / V
  • I = 1720 / 220
  • I = 7,8 A

Em seguida, é possível conferir que o ar condicionado de 18000 BTUs com tensão de 220 Volts irá consumir uma corrente elétrica de 7,8 A.

Mas é importante destacar que por questões de segurança, não usaremos essa corrente elétrica acima.

Por isso, no próximo passo nós faremos a correção dessa corrente do ar condicionado, confira.

Passo 5: Qual a corrente corrigida

No quarto passo nós descobrimos que a corrente elétrica do nosso ar condicionado de 18000 BTUs de 220 Volts é de 7,8 A.

Neste caso, é necessário corrigir essa corrente elétrica para evitar problemas nos condutores.

E também para que esse disjuntor não possa desarmar facilmente.

Confira abaixo como corrigimos essa corrente elétrica.

  • I = 7,8 * 1,25
  • I = 9,8 A

No cálculo que fizemos acima é possível verificar que multiplicamos a corrente elétrica do ar condicionado por 1,25 que representa o fator de serviço.

Se você ainda não conhece, o fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica que foi calculada anteriormente.

Na prática, isso significa que a corrente elétrica corrigida do ar condicionado a ser usada será de 9,8 A.

Agora que já corrigimos a nossa corrente elétrica do ar condicionado.

Vamos então determinar qual será a seção mínima dos condutores desse circuito, confira.

Qual será a seção mínima dos condutores

Para determinar a bitola do fio ou a seção mínima dos condutores do nosso ar condicionado de 18000 BTUs.

Nós precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

O que diz a norma NBR 5410

A NBR 5410 é uma norma que diz que para circuitos de iluminação, devem ser usados condutores com seção mínima de 1,5 mm².

Mas para os circuitos de força devem ser usados condutores com seção mínima a partir de 2,5 mm².

Então isso significa que o nosso ar condicionado deve ter uma bitola ou seção mínima de pelo menos 2,5 mm².

Depois de explicar essa orientação importante da norma, também precisaremos consultar a tabela abaixo para entender como isso vai funcionar na prática, confira.

Tabela 36 da NBR 5410

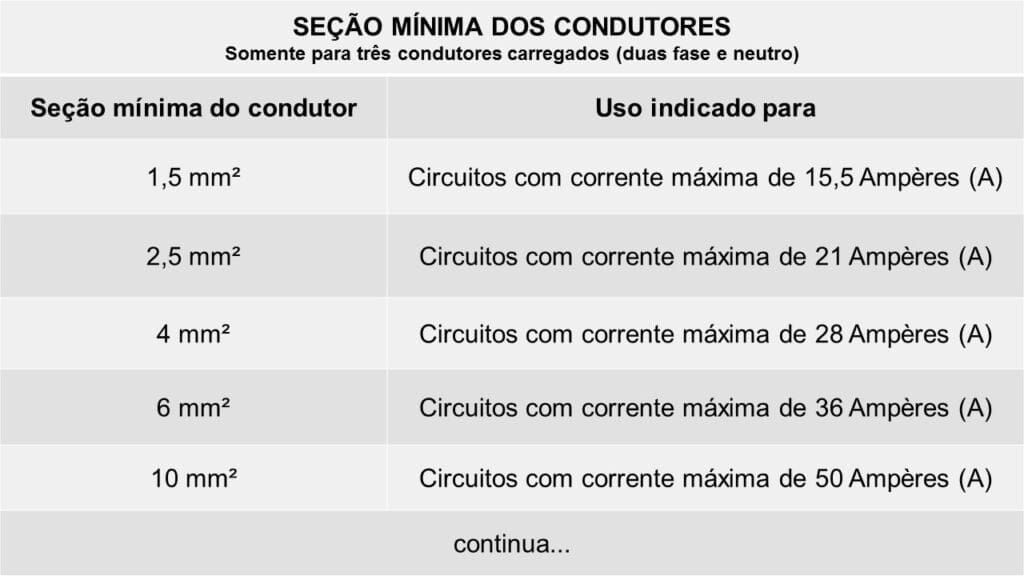

Na imagem abaixo é possível visualizar a tabela 36 da norma NBR 5410.

Tabela que mostra qual fio usar para ar condicionado 9000 BTUs e 220 Volts

Mas observe que a tabela acima é apenas uma versão resumida da tabela 36 da norma NBR 5410.

Por isso, você precisa ler essas orientações abaixo.

Orientações sobre a tabela 36 da NBR 5410

Os dados da nossa tabela 36 acima foram baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Sendo que na tabela acima, temos a seção mínima dos condutores, e uma estimativa da corrente máxima suportada pelo condutor..

Na tabela original, as seções mínimas desta tabela podem variar desde 0,5 mm² a 150 mm².

Um detalhe importante é que estamos falando de um ar condicionado de 220 Volts.

Então os dados dessa tabela são referentes a uma instalação com três condutores carregados, sendo duas fases e um neutro.

Outra orientação é que estamos considerando uma distância máxima dos condutores elétricos em até 30 metros nessa tabela.

Mas se a distância nesses condutores for maior do que 30 metros, o que não será abordado neste caso.

Então seria necessário calcular novamente a seção desses condutores com base na queda de tensão.

Depois de todas essas orientações acima sobre a tabela 36 da norma NBR 5410.

Então vamos descobrir finalmente qual fio usar para ar condicionado de 18000 BTUs, confira.

Passo 6: Qual fio usar para ar condicionado 18000 BTUs

No quinto passo, nós já descobrimos que a corrente corrigida do ar condicionado é de 9,8 A.

Observe que ao analisar a tabela 36 que mostramos acima.

Nós podemos concluir que o condutor com seção mínima de 2,5 mm² já seria suficiente para o nosso ar condicionado.

Isso acontece porque ele teria a capacidade de suportar uma corrente de até 21A.

O que seria mais do que suficiente, sabendo que a corrente corrigida do ar condicionado seria de apenas 9,8 A.

Mas então porque não foi escolhido o condutor de apenas 1,5 mm², é o que precisamos explicar agora.

A seção mínima deve ser 2,5 mm²

Se você observar atentamente a tabela 36 da NBR 5410 acima.

É possível constatar que um condutor de apenas 1,5 mm² suporta uma corrente máxima de 15,5 A.

Sendo que essa corrente máxima já seria o suficiente para suportar a corrente corrigida de apenas 9,8 A do nosso ar condicionado.

Mas neste caso, é importante sempre relembrar que a norma exige condutores com seção mínima de 2,5 mm² para circuitos de força.

Por isso, o nosso ar condicionado deve ter no mínimo essa seção mínima determinada para todos os condutores desse circuito.

Mas então porque algumas pessoas utilizam os condutores de 4 mm², é o que vamos explicar agora.

Dúvidas sobre o condutor de 4 mm²

É importante destacar que  alguns profissionais utilizam o condutor de 4 mm².

Isso acontece porque esse condutor tende a suportar uma corrente de até 28A.

Mas na prática, isso acontece também porque há vários outros modelos de ar condicionados de 18000 BTUs.

Sendo que a potência elétrica desse equipamento pode não ser a mesma desse fabricante, e talvez a tensão também possa ser diferente.

Além disso, a distância dos condutores também pode influenciar na bitola do condutor, é o que precisamos.

Por isso, cada caso é um caso e deve ser levado em conta.

Mas você ainda deve estar se perguntando qual seria o disjuntor ideal para este ar condicionado de 18000 BTUs e 220V da LG, é o que vamos explicar agora.

Qual o disjuntor ideal para o ar condicionado de 18000 BTUs de 220V

No início deste artigo, nós escolhemos o modelo do ar condicionado de 18000 BTUs da fabricante LG.

E em seguida, nós descobrimos a potência de 1720 W e a tensão de 220V desse ar condicionado.

Depois, nós fizemos o cálculo da corrente que é de 7,8 A e depois calculamos a corrente corrigida que é de 9,8 A.

E por último, descobrimos qual a seção mínima dos condutores para este circuito é de 2,5 mm².

Mas então qual seria o disjuntor ideal para este ar condicionado de 18000 BTUs de 220 Volts.

Para responder a essa pergunta, nós fizemos um artigo completo que explica tudo isso passo a passo.

Por isso, se você tiver interesse, então acesse este artigo para saber mais.
