18 tipos de tabela de queda de tensão

Antes de mostrar as tabelas de queda de tensão, é importante destacar que este artigo faz parte de uma série de artigos que publicamos sobre o dimensionamento de condutores.

E nesta série de artigos nós publicamos todas as tabelas usadas para dimensionar condutores de baixa tensão.

Se você tiver interesse nas tabelas acima, acesse os artigos para saber mais.

Mas se você quiser aprender como calcular a queda de tensão do jeito certo, então acesse esse artigo passo a passo.

Além disso, os nossos exemplos são baseados na tabela de condutores de baixa tensão da fabricante Prysmian.

Sobre a Prysmian

Se você ainda não conhece, saiba que a Prysmian é uma empresa especializada na produção de cabos para aplicações em energia e telecomunicações.

Além disso, ela é considerada uma das líderes mundiais neste setor de energia.

Mas muitas pessoas ainda podem conhecer essa empresa pelo nome antigo de Pirelli Cabos e Sistemas ou cabos Pirelli.

Então confira abaixo a tabela de cabos e condutores da Prysmian, veja.

Tabela de cabos e condutores Prysmian

Na imagem abaixo é possível visualizar os tipos de condutores e cabos da Prysmian para instalações elétricas de baixa tensão, confira.

Tabela de cabos Prysmian para instalações elétricas de baixa tensão

Na tabela acima é possível visualizar que os condutores e cabos da Prysmian de baixa tensão estão disponíveis em três tipos, confira

Tabela de cabos e condutores isolados da Prysmian

Os condutores isolados são condutores que contém uma isolação ou camada de proteção no cabo.

Ela serve para proteger o condutor contra danos mecânicos e contra ataques de eventuais agentes químicos presentes no ambiente.

Neste caso temos os condutores isolados do modelo Superastic, Superastic Flex e Afumex Green.

Além disso, temos também os cabos unipolares, confira abaixo.

Tabela de cabos unipolares da Prysmian

Os cabos unipolares são os cabos que são constituídos por um único condutor isolado.

Mas diferente dos cabos isolados que citamos acima, os cabos unipolares possuem mais uma cobertura adicional sobre a isolação.

Neste caso, temos os modelos de cabos unipolares Sintenax, Sintenax Flex, GSette Easy, Voltalene, Voltanax e Afumex Flex.

Tabela de cabos multipolares da Prysmian

Os cabos multipolares são constituídos por vários condutores isolados.

Geralmente eles possuem dois, três, quatro ou cinco condutores agrupados.

Além disso, eles também possuem uma cobertura sobre o conjunto dos condutores isolados.

Neste caso, temos os modelos de cabos multipolares Sintenax, Sintenax Flex, GSette Easy, Voltalene, Voltenax e Afumex Flex.

Neste caso, as tabelas que serão mostradas a partir de agora serão baseadas nos modelos de cabos elétricos da Prysmian para condutores de cobre e alumínio.

Mas é importante observar a tabela abaixo resumida com cabos e condutores Prysmian e as orientações abaixo, confira.

Tabela resumida com cabos e condutores Prysmian

Na tabela abaixo é possível visualizar um resumo da tabela de cabos da Prysmian para instalações elétricas de baixa tensão, confira.

Tabela de cabos Prysmian mais comuns para baixa tensão e de até 1kV

E a partir de agora vamos mostrar as tabelas de queda de tensão conforme tabela de cada um dos condutores dessa fabricante.

E elas serão baseadas nos valores de queda de tensão expressos em V/A.km para várias maneiras de instalar e fatores de potência 0,8 e 0,95.

E caso a instalação seja diferente em algum destes aspectos.

Então será recomendado o uso da metodologia do cálculo conforme visto no início deste capítulo.

Tabela de queda de tensão do condutor Superastic

Antes de mostrar as tabelas de queda de tensão dos condutores da Prysmian para instalações elétricas de baixa tensão.

É importante destacar que iremos mostrar primeiro as tabelas para condutores de cobre e depois as tabelas de queda de tensão para condutores de alumínio.

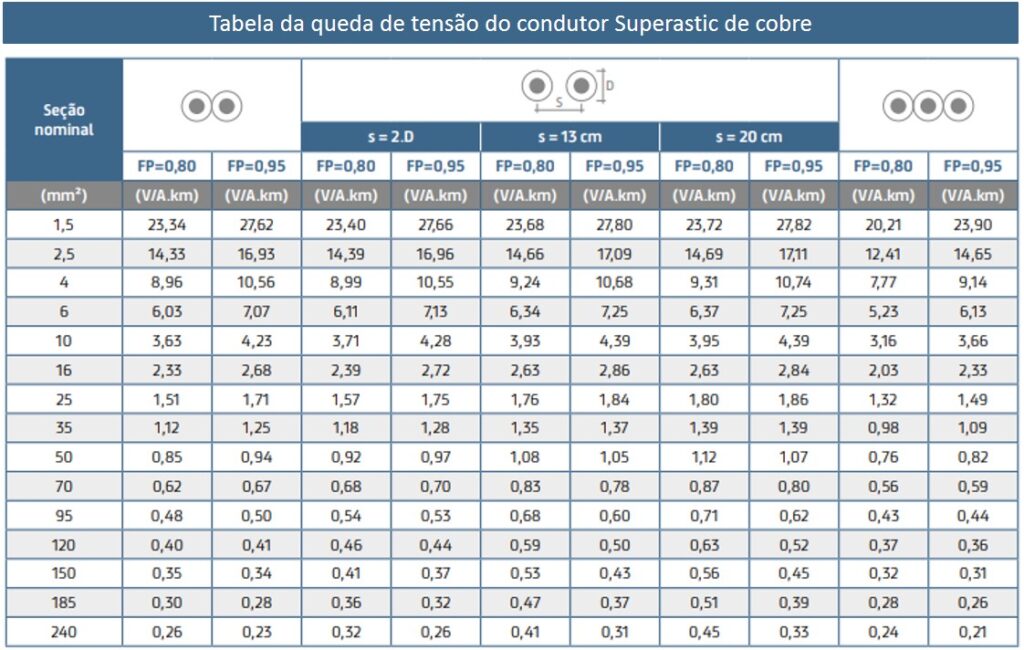

Na imagem abaixo é possível visualizar a tabela de queda de tensão para o condutor Superastic de cobre com frequência de 60 Hz.

Tabela de cabos Superastic de cobre com queda de tensão

E na tabela abaixo é possível visualizar a continuação da tabela de queda de tensão para o condutor Superastic de cobre com frequência de 60 Hz.

Tabela de cabos Superastic de cobre com queda de tensão

Observe que os valores acima são válidos para todos os tipos de instalação, com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para os condutores Superastic Flex e Afumex Green da Prysmian.

Tabela de queda de tensão dos condutores Superastic Flex e Afumex Green

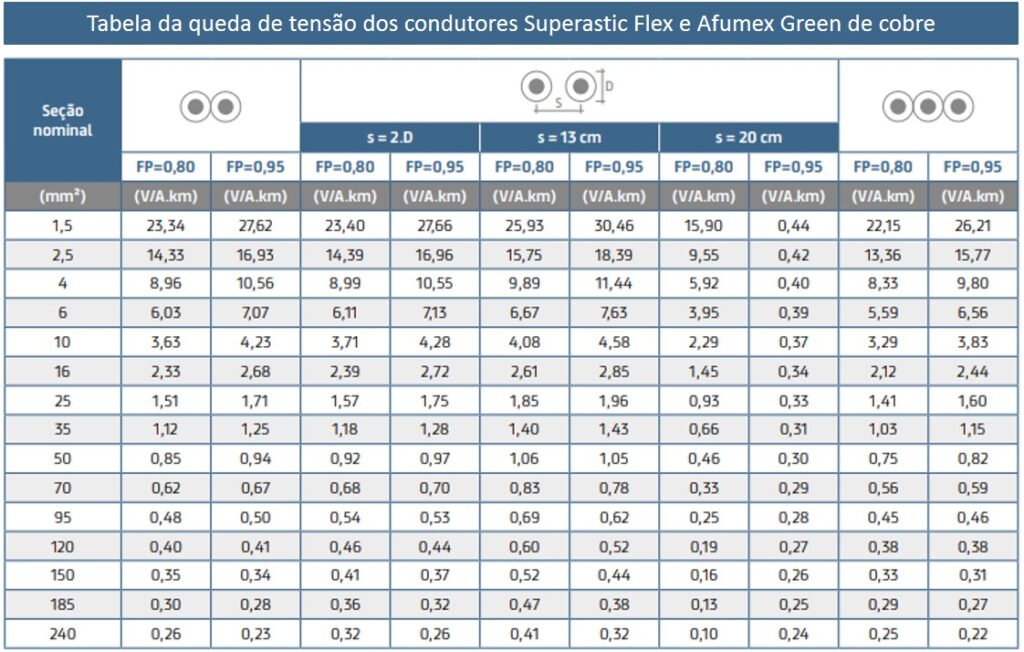

Na imagem abaixo é possível visualizar a tabela de queda de tensão para Superastic Flex e Afumex Green de cobre com frequência de 60 Hz.

Tabela de cabos Superastic Flex e Afumex Green de cobre com queda de tensão

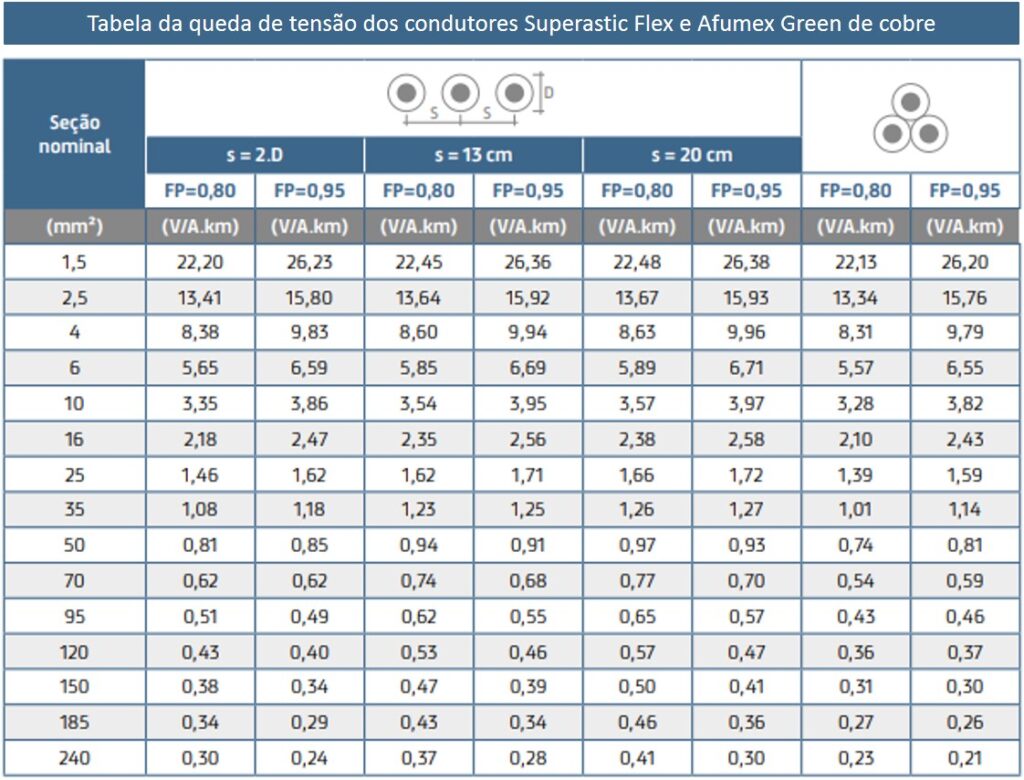

Na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para Superastic Flex e Afumex Green de cobre com frequência de 60 Hz.

Tabela de cabos Superastic Flex e Afumex Green de cobre com queda de tensão

Observe que os valores acima são válidos para todos os tipos de instalação, com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para o condutor Sintenax, confira.

Tabela de queda de tensão do condutor Sintenax

Na imagem abaixo é possível visualizar a tabela de queda de tensão para o condutor Sintenax de cobre com frequência de 60 Hz.

Tabela de cabos Sintenax de cobre com queda de tensão

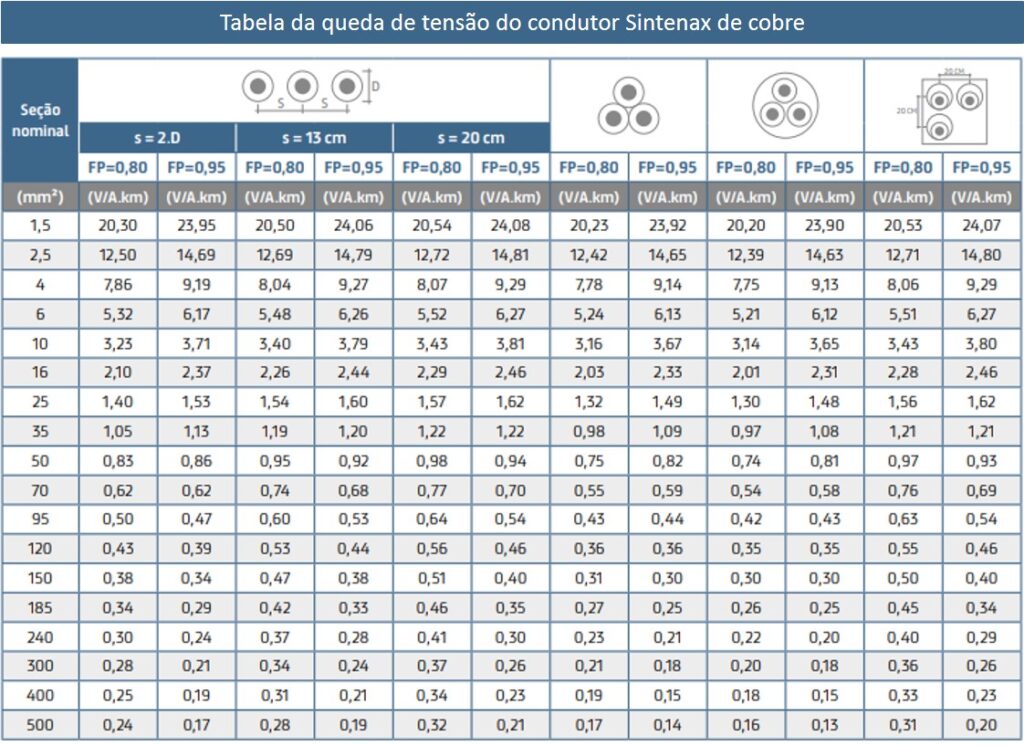

Na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para o condutor Sintenax de cobre com frequência de 60 Hz.

Tabela de cabos Sintenax de cobre com queda de tensão

Observe que os valores acima também são válidos para todos os tipos de instalação, mas com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para o condutor Sintenax Flex, confira.

Tabela de queda de tensão do condutor Sintenax Flex

Na imagem abaixo é possível visualizar a tabela de queda de tensão para o condutor Sintenax Flex de cobre com frequência de 60 Hz.

Tabela de cabos Sintenax Flex de cobre com queda de tensão

Na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para o condutor Sintenax de cobre com frequência de 60 Hz.

Tabela de cabos Sintenax Flex de cobre com queda de tensão parte 2

Observe que os valores acima também são válidos para todos os tipos de instalação, mas com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para os condutores GSette Easy e Afumex Flex, confira.

Tabela de queda de tensão dos condutores GSette Easy e Afumex Flex

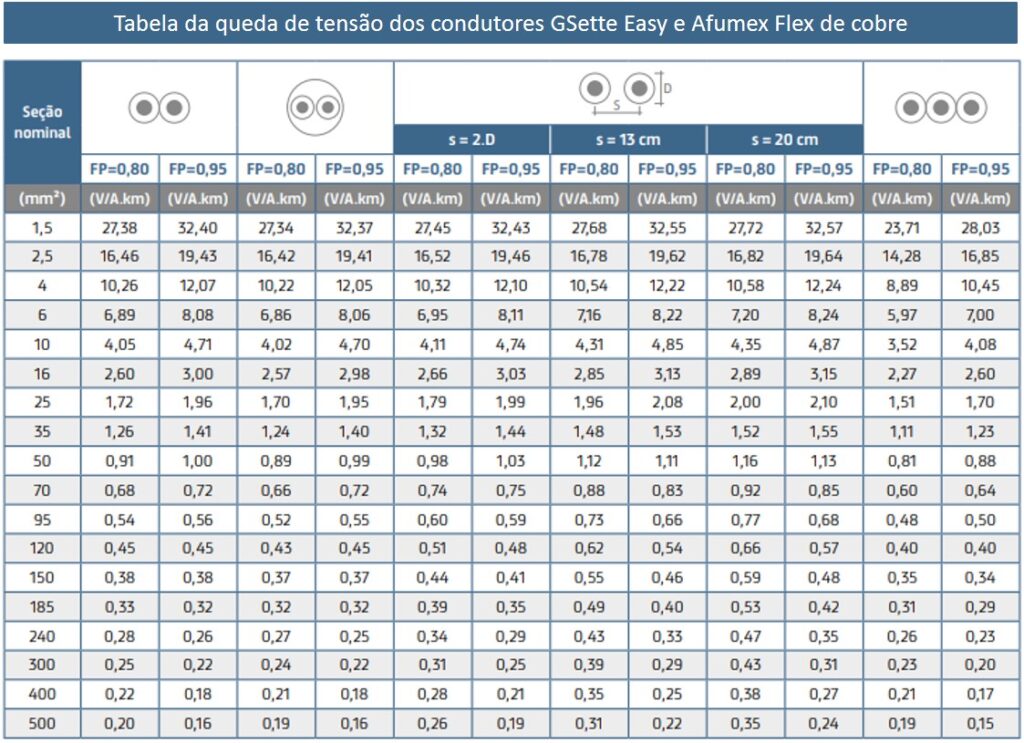

Na imagem abaixo é possível visualizar as tabelas de queda de tensão para os condutores GSette Easy e Afumex Flex de cobre com frequência de 60 Hz.

Tabela de cabos GSette Easy e Afumex Flex de cobre com queda de tensão

Na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para os condutores GSette Easy e Afumex Flex de cobre com frequência de 60 Hz.

Tabela de cabos GSette Easy e Afumex Flex de cobre com queda de tensão

Conforme dito nos exemplos anteriores, os valores acima também são válidos para todos os tipos de instalação.

Porém, com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para os condutores Voltenax e Voltalene, confira.

Tabela de queda de tensão dos condutores Voltenax e Voltalene

Na imagem abaixo é possível visualizar as tabelas de queda de tensão para os condutores Voltenax e Voltalene de cobre com frequência de 60 Hz, confira.

tabela de cabos Voltenax e Voltalene de cobre com queda de tensao

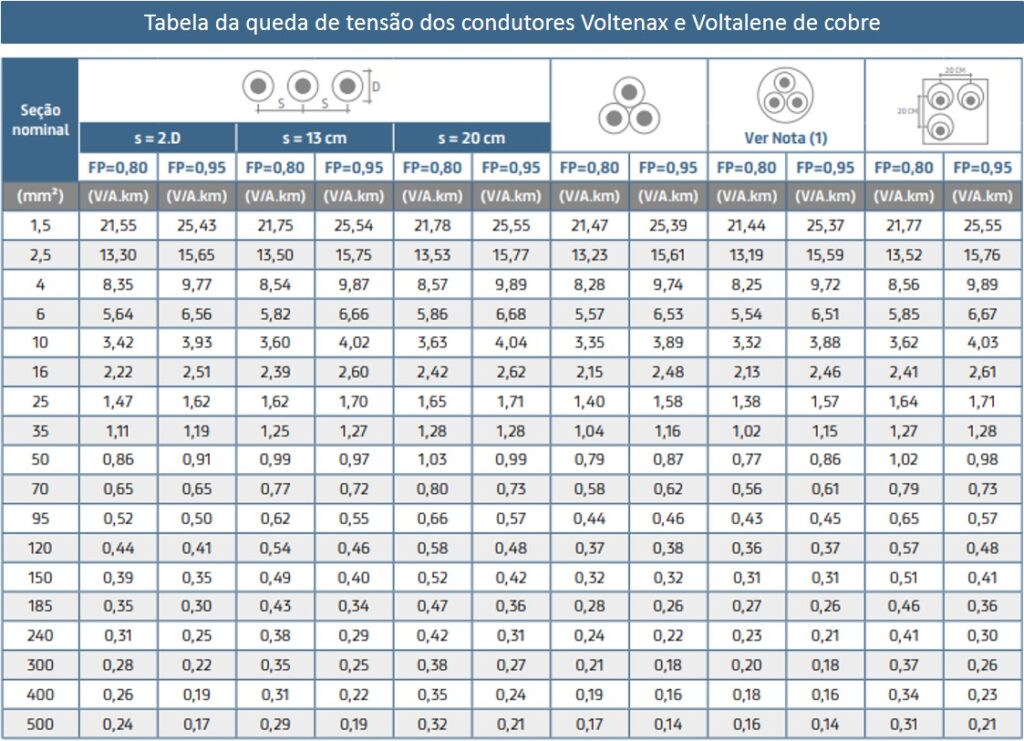

Na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para os condutores Voltenax e Voltalene de cobre com frequência de 60 Hz.

tabela de cabos Voltenax e Voltalene de cobre com queda de tensao

No caso dos cabos Voltenax, é importante destacar que os valores serão válidos para todos os tipos de instalação, exceto quando instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para os condutores de alumínio, confira abaixo.

Tabela de queda de tensão para condutores de alumínio

Todas as tabelas de queda tensão dos condutores da fabricante Prysmian que citamos até aqui se referem a condutores de cobre.

A partir de agora, vamos destacar as tabelas de queda de tensão para os condutores de alumínio, confira abaixo.

Mas antes de visualizar as tabelas abaixo, você precisa seguir as orientações abaixo, confira.

Tipos de instalação de condutores de alumínio

Neste caso, de acordo com a norma NBR 5410, esse tipo de condutor de alumínio deve ser proibido para os tipos de instalações abaixo.

Então vamos conferir a instalação de condutores de alumínio para instalações industriais, confira.

Instalações industriais

De acordo com a norma NBR 5410, o condutor de alumínio deve ser proibido quando a instalação não for alimentada diretamente por subestação de transformação ou transformador.

Seja a partir de uma rede de alta tensão, ou se possua uma fonte própria.

Além disso, segundo a NBR 5410, esse tipo de condutor deve ser proibido se a seção nominal dos condutores for inferior a 16 mm².

E também deve ser proibido em instalações industriais onde a instalação e a manutenção não forem realizadas por pessoas qualificadas, seja ela um engenheiro ou um técnico.

Agora vamos destacar a instalação de condutores de alumínio para instalações comerciais, confira.

Instalações comerciais

De acordo com a norma NBR 5410, o condutor de alumínio deve ser proibido se os locais não forem exclusivamente BD.

Ou seja, se não forem de baixa densidade de ocupação, percurso de fuga breve e altura inferior a 28 metros.

Ou também se a seção nominal dos condutores for inferior a 50 mm².

Além disso, o condutor de alumínio em instalações comerciais deve ser proibido se a instalação e a manutenção não forem realizadas por pessoas qualificadas.

Neste caso, estamos falando de profissionais como técnicos e engenheiros.

Agora vamos destacar a instalação de condutores de alumínio para instalações residenciais, confira.

Instalações residenciais

No caso de instalações elétricas residenciais, a norma NBR 5410 diz que não é permitido esse tipo de condutor de alumínio em nenhuma hipótese de instalação.

Agora vamos destacar a instalação de condutores de alumínio para instalações públicas, confira.

Instalações públicas

Segundo a norma NBR 5410, o condutor de alumínio não deve ser usado em instalações elétricas públicas com alta densidade de ocupação.

Neste caso estamos falando especificamente de locais BD4.

Estes são locais com alta densidade de ocupação e percurso de fuga longo.

Depois de seguir todas as orientações da norma NBR 5410, então vamos conferir as tabelas de queda de tensão para os condutores de alumínio da Prysmian para instalações elétricas de baixa tensão, confira.

Tabela de queda de tensão do condutor Superastic AL

Na imagem abaixo é possível visualizar a tabela de queda de tensão para o condutor Superastic de alumínio com frequência de 60 Hz, confira.

Tabela de cabos Superastic de alumínio com queda de tensão

E na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para o condutor Superastic de alumínio com frequência de 60 Hz, confira abaixo.

Tabela de cabos Superastic de alumínio com queda de tensão

Neste caso, é importante observar que os valores acima também são válidos para todos os tipos de instalação.

Mas com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para o condutor Sintenax AL, confira.

Tabela de queda de tensão do condutor Sintenax AL

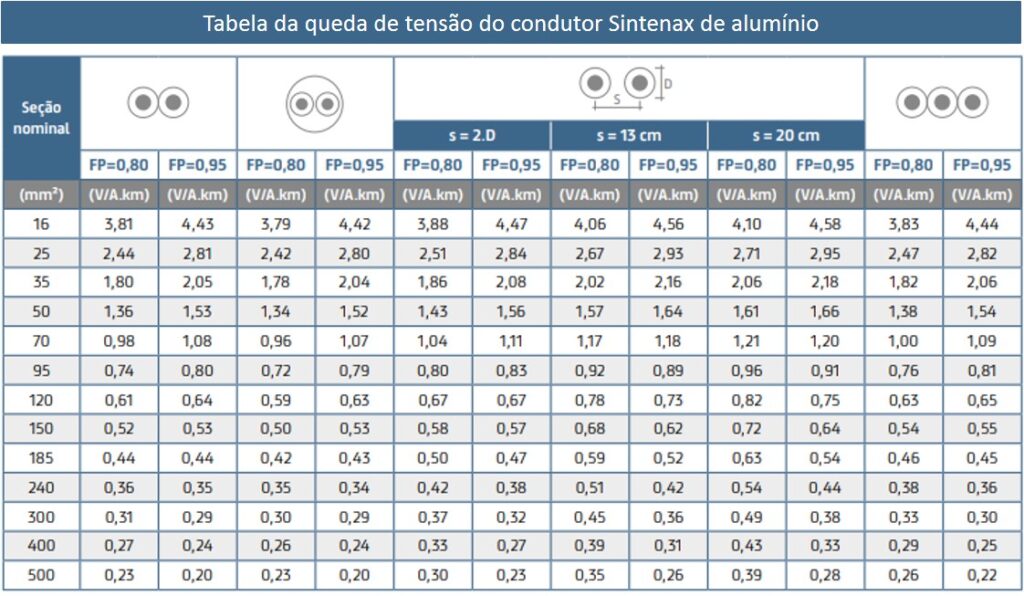

Na imagem abaixo é possível visualizar a tabela de queda de tensão para o condutor Sintenax de alumínio com frequência de 60 Hz, confira.

Tabela de cabos Sintenax de alumínio com queda de tensão

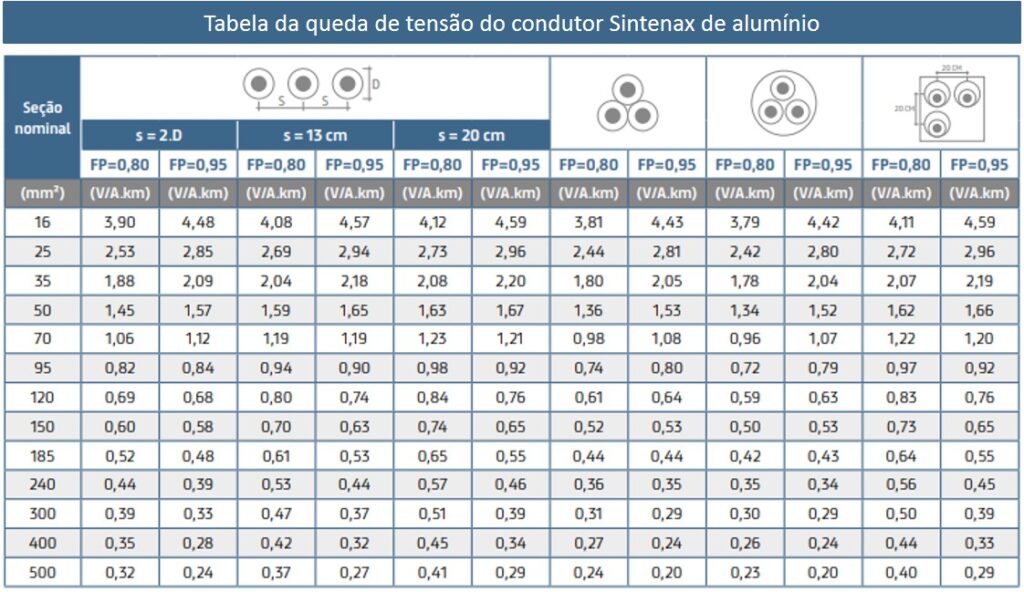

E na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para o condutor Sintenax de alumínio com frequência de 60 Hz, confira abaixo.

Tabela de cabos Sintenax de alumínio com queda de tensão

Neste caso, também é importante observar que os valores acima também são válidos para todos os tipos de instalação.

Mas com exceção quando eles são instalados em conduto metálico fechado ferromagnético.

Agora vamos conferir a tabela de queda de tensão para os condutores Voltenax AL e Voltalene AL, confira.

Tabela de queda de tensão dos condutores Voltenax e Voltalene AL

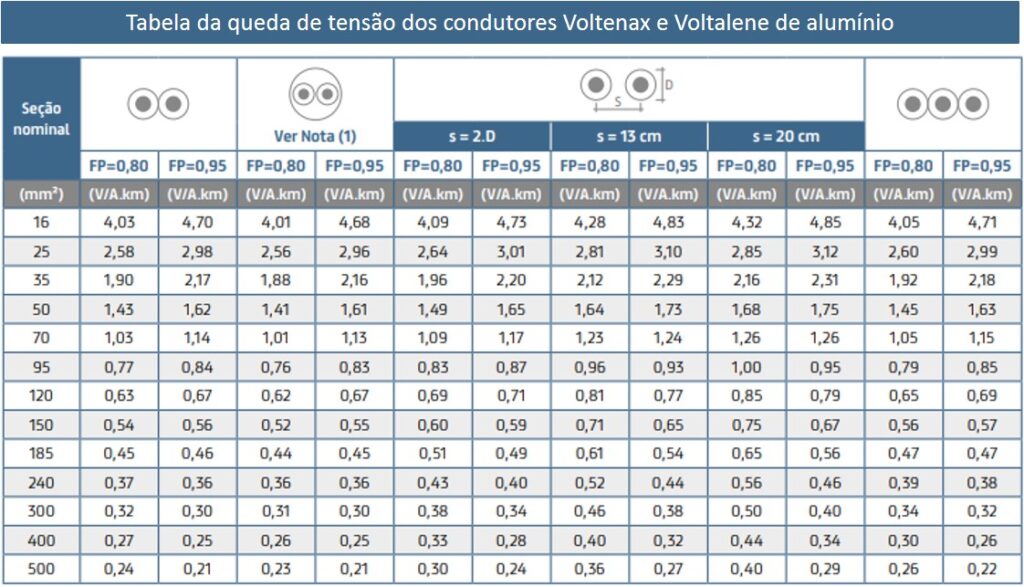

Na imagem abaixo é possível visualizar a tabela de queda de tensão para os condutores Voltenax e Voltalene de alumínio com frequência de 60 Hz, confira.

tabela de cabos Voltenax e Voltalene de alumínio com queda de tensão

E na imagem abaixo é possível visualizar a continuação da tabela de queda de tensão para os condutores Voltenax e Voltalene de alumínio com frequência de 60 Hz, confira abaixo.

tabela de cabos Voltenax e Voltalene de alumínio com queda de tensão
Tabela de cabos Voltenax e Voltalene de alumínio com queda de tensão parte 2

No caso dos cabos Voltenax, é importante destacar que os valores serão válidos para todos os tipos de instalação, exceto quando instalados em conduto metálico fechado ferromagnético.

Até aqui finalizamos a publicação das tabelas de queda de tensão dos condutores da Prysmian.

Outras tipos de tabela de queda de tensão

É importante destacar que essa série de artigos tem como objetivo publicar os 80 tipos de tabelas usadas para o dimensionamento de cabos e condutores conforme a norma NBR 5410.

E as tabelas acima são baseadas no guia de cabos e condutores da fabricante Prysmian.

Mas devido ao tamanho do artigo, nós tivemos que dividir em várias partes.

Porque os artigos foram divididos

Isso acontece porque os artigos publicados ficaram muito extensos.

E  também atingiram o nosso limite esperado para uma leitura mais agradável.

Outro problema está relacionado ao excesso de imagens que pode atrasar o carregamento das páginas devido a sua conexão com a internet.

Outras tabelas de queda de tensão

Outro detalhe importante é que esse artigo foi baseado no guia de dimensionamento de cabos elétricos de baixa tensão publicado pela Prysmian.

E se você tiver alguma dúvida ou quiser baixar este guia, acesse o site da Prysmian para saber mais.
