Você sabe o que é associação mista de resistores?

Neste artigo, você vai descobrir o que é associação mista de resistores, para que serve e como funciona na prática e como calcular a resistência equivalente.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que saibam o que é associação mista de resistores

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é associação mista de resistores

Na prática, a associação mista de resistores representa um conjunto de associações em série e paralelo dentro de um circuito.

Em uma ligação com resistores em série, a corrente é a mesma e a tensão é dividida.

Neste caso, a resistência equivalente será a soma das resistências individuais.

E no caso de um circuito com resistores em paralelo, a corrente é dividida e a tensão é a mesma.

Além disso, a resistência equivalente é a soma dos inversos das resistências individuais.

Mas para que serve a associação mista de resistores, é o que vamos explicar agora.

Para que serve  a associação mista de resistores

É importante destacar que em um mesmo circuito também podem ser encontrados resistores em série e resistores em paralelo.

E neste caso, as associações de resistores mistas podem servir tanto para aumentar ou diminuir o valor da resistência em um circuito.

Por isso, vamos entender agora como funcionam as associações de resistores mistas em um circuito, confira abaixo.

Como funciona a associação mista de resistores

Na imagem abaixo é possível visualizar um exemplo de associações de resistores mistas com três resistores, confira.

O que é associação mista de resistores e qual a resistência equivalente

Na imagem acima temos o resistor R1 de 150Ω que está em paralelo com o resistor R2 de 330Ω.

E em seguida, temos também os resistores R1 e R2 que estão ligados em série com o resistor R3.

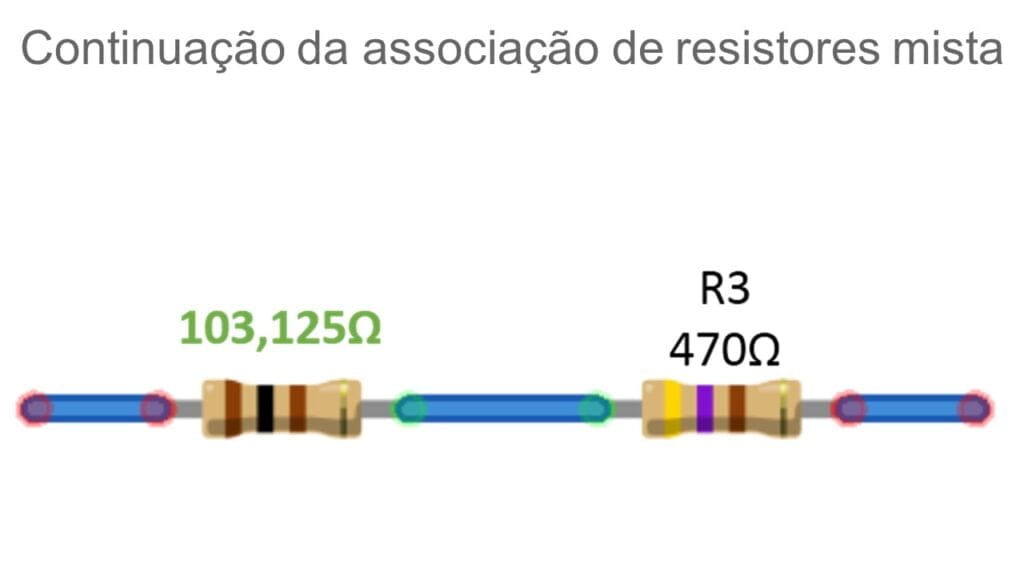

Na imagem abaixo é possível visualizar o valor da resistência equivalente desse circuito, confira.

Como calcular associação mista de resistores

Neste caso, o valor da resistência equivalente desse circuito será de 573,125Ω.

Mas como vai funcionar essa associação mista de resistores na prática, é o que vamos entender agora.

Como vai funcionar essa associação mista na prática

Analisando a imagem acima, é possível visualizar que a corrente elétrica nesse circuito deve chegar do ponto A até o ponto B.

Na prática, a corrente elétrica irá sair do ponto A e será dividida nesse caminho ao passar pelos resistores R1 e R2.

E antes de chegar ao fim no ponto B, ela irá se unir novamente e passar pelo resistor R3.

Além disso, também temos esse outro exemplo de associações de resistores mistas abaixo, confira.

Associação mista com cinco resistores

Na imagem abaixo é possível visualizar um exemplo de associações de resistores mistas com cinco  resistores, confira.

O que é associação mista com cinco resistores

Na imagem acima é possível visualizar uma associação mista com cinco resistores.

Mas como calcular o valor da resistência equivalente em um circuito com associações de resistores mistas, é o que vamos conferir agora.

Como calcular a resistência equivalente na associação mista

Para descobrir o valor da resistência equivalente desses circuitos acima, vamos usar a fórmula padrão..

Neste caso é importante destacar que as associações de resistores mistas são um conjunto de associações em série e paralelo.

Neste caso, nós iremos usar as mesmas fórmulas que aprendemos ao longo dos artigos anteriores sobre associação de resistores.

Por isso, para calcular a resistência equivalente na associação mista, devemos aplicar a fórmula da associação em série e paralelo.

Mas antes de calcular a resistência equivalente é importante ler a orientação abaixo.

Orientação sobre associação mista de resistores

Neste caso, para facilitar o cálculo a recomendação é calcular primeiro a resistência equivalente em paralelo.

E em seguida somar o valor das resistências em série, por isso vamos descobrir como resolver um exemplo prático de associações de resistores mistas abaixo.

Mais informações sobre a associação mista de resistores

Nós já fizemos um artigo completo explicando passo a passo os três tipos de associações de resistores.

Além disso, nós também ensinamos como calcular resistência equivalente na associação de resistores em série.

E também sobre a associação de resistores em paralelo e a associação mista de resistores.

Por isso, se você tiver interesse, então você pode acessar o artigo acima para saber mais.
