Você sabe como instalar ventilador de teto do jeito certo?

Neste artigo, você vai descobrir quais são os 7 simples passos para instalar um ventilador de teto do jeito certo.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles sigam os 7 passos de como instalar ventilador de teto na prática.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como instalar ventilador de teto

O calor vem chegando e o verão promete altas temperaturas, por isso, já é bom se prevenir e adotar algumas medidas para se refrescar nos dias mais quentes.

Neste caso, o ventilador de teto ainda é uma opção mais econômica em relação a um ar condicionado.

Além disso, o custo de aquisição de um ventilador de teto também pode ser uma opção mais barata em relação ao ar condicionado.

E outro fator também pode estar ligado ao custo da instalação elétrica, já que muitas residências no Brasil não possuem estrutura para ligar o ar condicionado.

Além disso, a maioria dos modelos também costuma oferecer uma lâmpada auxiliar para iluminar seu ambiente como decoração.

Dúvidas de como instalar ventilador de teto no jeito certo

Muitas pessoas perguntam como instalar ventilador de teto no gesso e neste caso é importante não aconselhar esse tipo de instalação.

Isso acontece porque o ventilador gera muitas vibrações quando está em funcionamento e isso pode acarretar em sérios problemas.

Neste caso, pode haver rachaduras que podem futuramente ocasionar a queda da estrutura de gesso.

Por isso, a instalação do ventilador de teto deve ser feita diretamente no teto ou laje por meio de parafusos e buchas S8 ou S10.

Além disso, o teto deve suportar uma carga de pelo menos 25 kg e ter uma altura mínima recomendada 2,3 metros ou superior entre o acessório e o chão.

E não esqueça de garantir uma distância adequada em relação aos outros acessórios como é o caso de lustres, ou também paredes e móveis.

Ao fazer a instalação elétrica do ventilador, lembre-se que o ventilador de teto deve ser instalado junto à fiação fixa.

Neste caso, em ligações bifásicas, você deve usar o disjuntor bipolar ou qualquer outra opção que garanta o desligamento do ventilador.

Como instalar ventilador de teto sem riscos elétricos

Observe que os 8 passos podem parecer simples e não exigir tanto conhecimento durante a sua execução.

Mas é preciso ter certeza que você seguiu todos os procedimentos indicados pelo manual do fabricante.

Se você entende os riscos envolvidos, então agora basta escolher o modelo de ventilador de teto, o local da instalação e iniciar a instalação.

Mas quais são as ferramentas necessárias para fazer a instalação do ventilador de teto, é o que vamos conhecer agora.

10 ferramentas que ajudam como instalar ventilador de teto

A maioria dos produtos vêm com um manual de instruções de instalação e uso, que deve também ser seguido.

Mas também é importante destacar que após comprar o ventilador de teto, você precisa também se certificar que todas as peças necessárias foram enviadas na embalagem pelo fabricante.

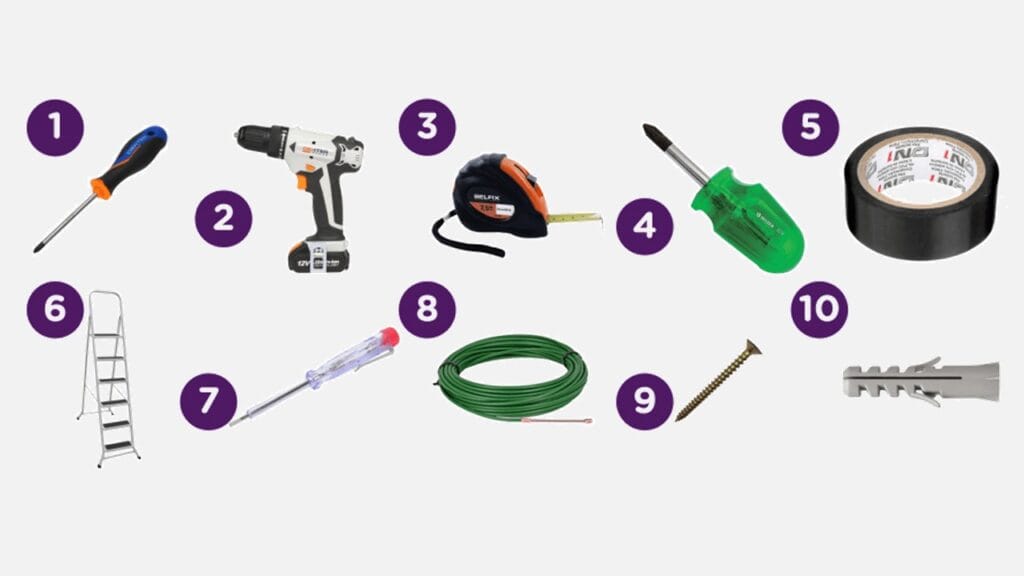

Na imagem abaixo temos um conjunto de ferramentas essenciais para como instalar ventilador de teto, confira.

10 ferramentas que ajudam como instalar ventilador de teto

Se você ainda não conhece algumas dessas ferramentas, observe que elas foram numeradas para facilitar a sua identificação.

  1. Chave de fenda;
  2. Furadeira;
  3. Trena;
  4. Chave Philips;
  5. Fita isolante;
  6. Escada;
  7. Chave teste;
  8. Passa Fios;
  9. Parafusos;
  10. Buchas.

Todas essas ferramentas e materiais elétricos têm uma função muito importante durante a instalação e cada uma delas será explicada abaixo.

Mas como instalar o ventilador de teto do jeito certo sem acidentes elétricos, é o que vamos conferir agora.

Como instalar ventilador de teto sem acidentes elétricos

Antes de ensinar os 7 simples passos de como instalar ventilador de teto é importante observar essas recomendações abaixo e evitar acidentes.

Neste caso, toda instalação elétrica deve ser feita por um profissional capacitado e experiente, como é o caso do eletricista.

Lembre se de desligar o disjuntor do circuito ou o disjuntor geral no quadro de distribuição da residência para evitar choques e curtos-circuitos

Outro detalhe importante é identificar os condutores de fase, neutro e terra dessa instalação.

Geralmente, esses condutores são identificados por um padrão de cores determinado pela norma NBR 5410.

O condutor azul claro é recomendado para condutores neutros com isolação, o condutor na cor verde ou verde com amarelo é indicado para condutores de proteção ou fio terra, e os condutores na cor vermelha, preto ou marrom.

Mas infelizmente nem todas as instalação seguem os padrões recomendados pelas normas, como é o caso de instalações elétricas mais antigas.

Como instalar ventilador de teto e evitar riscos elétricos

Por isso, neste caso, o eletricista não deve sempre confiar na cor dos condutores elétricos por segurança, mas fazer um teste com multímetro ou lâmpada.

Por isso, você precisa buscar um eletricista profissional de sua confiança para fazer essa instalação.

Além disso, é importante destacar que os materiais elétricos como fios e cabos elétricos de baixa qualidade podem comprometer a segurança dessa instalação e gerar riscos elétricos.

Agora vamos aprender como instalar ventilador de teto seguindo os 8 simples passos abaixo, confira.

Como instalar ventilador de teto passo a passo

Antes de explicar como instalar ventilador de teto, vamos usar o exemplo prático abaixo.

Neste caso, vamos considerar que foi adquirido o ventilador de teto da marca Ventisol.

Na imagem abaixo é possível visualizar o modelo mais básico com o nome Fênix na cor branco com 3 pás de plástico de 96 centímetros, confira abaixo.

Como instalar ventilador de teto passo a passo

Na prática, ele trabalha com uma potência elétrica de 130W e consegue atingir uma velocidade de rotação máxima de até 430 rpm.

Além disso, o nosso modelo de ventilador de teto foi escolhido para funcionar em uma rede elétrica com tensão de 127 V, mas você também pode escolher o modelo específico para 220V durante a compra.

Mas é importante destacar que existem várias outras marcas de ventiladores de teto no mercado.

Como instalar ventilador de teto da Ventisol

Apesar de ser apenas um exemplo de como instalar ventilador de teto, esse modelo foi escolhido porque é ideal para refrescar pequenos ambientes.

Na prática, ele é recomendado para quartos e salas pequenas e ainda vem com uma iluminação embutida.

Além disso, ele também conta com alguns benefícios abaixo, confira:

  • É fácil e rápida para montar;
  • São leves e aumentam a vida útil do motor;
  • Possui pás com garras integradas;
  • O motor e a haste do ventilador de teto é feito em em aço tratado:
  • Aço tratado com pintura que ajuda a proteger o aparelho e evita a corrosão;
  • Lustre embutido  para duas lâmpadas;
  • Possui um acabamento elegante;
  • Possui  chave de controle de parede com três velocidades.
  • Chave de controle com opções de liga e desliga, a reversão e para iluminação.

Além disso, fazendo uma busca rápida na internet, verificamos que ele está disponível no site do Mercado Livre por apenas R$ 190,00.

Sobre a Ventisol

A Ventisol é uma das fabricantes de aparelhos de ventilação e climatização no Brasil.

Ela atua no mercado há mais de 20 anos e a sua fábrica está localizada no Sul do Brasil.

Na prática, ele atua com produtos como ventiladores, aquecedores, umidificadores, exaustores e aparelhos de climatização em geral no Brasil.

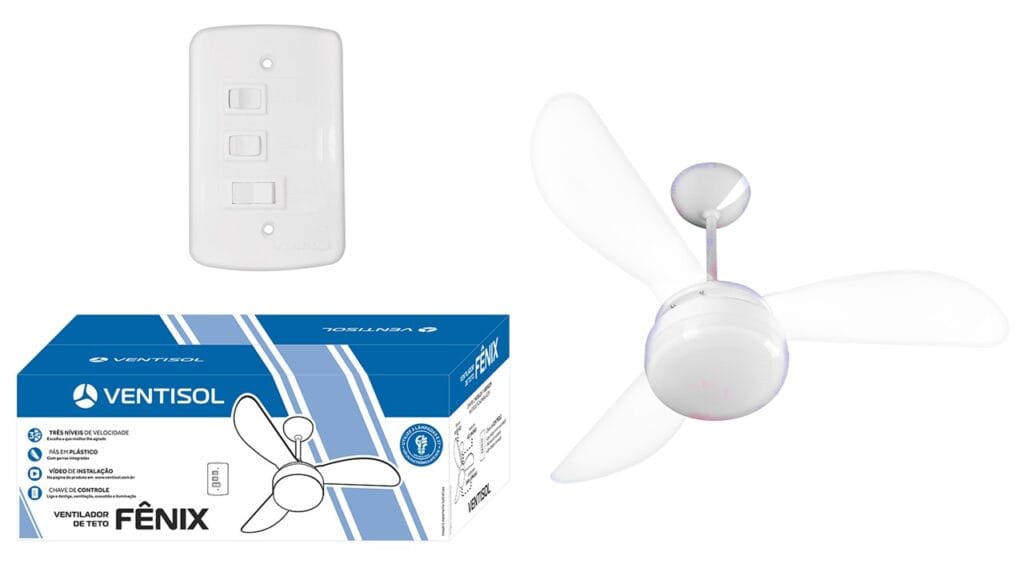

Na imagem abaixo é possível visualizar a caixa de embalagem do ventilador de teto do modelo Fênix.

Como instalar ventilador de teto Ventisol passo a passo

Mas é importante destacar que existem vários tipos de ventiladores de teto, confira abaixo.

E você também pode acessar o site da fabricante Ventisol  para saber mais e conhecer outros modelos disponíveis.

Tipos de ventiladores de teto

É importante destacar que algumas pessoas podem questionar a qualidade e eficiência deste ventilador mostrado acima.

Na imagem abaixo é possível visualizar os tipos de ventiladores de teto da Ventisol, confira abaixo.

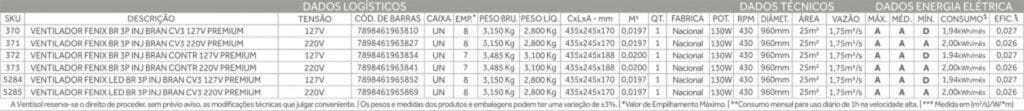

Dados técnicos sobre os tipos de ventiladores Ventisol e como instalar ventilador de teto passo a passo

Neste caso, a fabricante destaca que existem vários modelos disponíveis para diversos tipos de necessidades e ambientes.

Ou seja, os ventiladores de teto podem ser encontrados em diferentes níveis de intensidade de ventilação, o que está relacionado à potência do motor do equipamento.

Além disso, a quantidade de pás influência na aerodinâmica/formato/design das pás aliada ao motor (RPM).

Por isso, é muito importante analisar cada ambiente e verificar qual o modelo ideal para refrescar cada ambiente.

Como instalar ventilador de teto pelo manual do fabricante

E neste exemplo prática de como instalar ventilador de teto, nós decidimos escolher uma versão simples para refrescar um ambiente pequeno.

Além disso, na imagem abaixo temos o manual do fabricante que baixamos no site da fabricante.

Esse manual é importante e por ser útil em caso de dúvidas sobre o funcionamento do equipamento.

Mas, depois de conhecer as principais características do ventilador de teto, então vamos aprender como instalar o ventilador de teto que escolhemos acima.

7 simples passos de como instalar ventilador de teto

Confira abaixo os 7 simples passos que ensinam como instalar ventilador de teto, vamos começar pelo primeiro passo abaixo.

Passo 1: Como instalar ventilador de teto sem acidentes elétricos

Neste primeiro passo que ensina como instalar ventilador de teto ,é importante algumas recomendações abaixo para evitar acidentes.

Por isso, lembre-se de desligar o disjuntor do circuito ou o disjuntor geral no quadro de distribuição da residência.

Isso é muito importante para reduzir acidentes elétricos como choques e curtos-circuitos.

Verifique se a tensão da rede elétrica é compatível com o ventilador que foi adquirido.

Por exemplo, se o ventilador de teto adquirido é de 127 volts então a tensão da sua rede elétrica deve ser de 127 volts..

Neste caso, é importante destacar que toda instalação elétrica deve ser feita por um profissional capacitado e experiente, como é o caso do eletricista.

Depois de todas essas orientações de segurança acima, vamos para o segundo passo.

Passo 2: Como instalar ventilador de teto na instalação elétrica

No segundo passo, para iniciar essa instalação é necessário preparar os condutores da instalação elétrica que estarão ligados ao ventilador de teto.

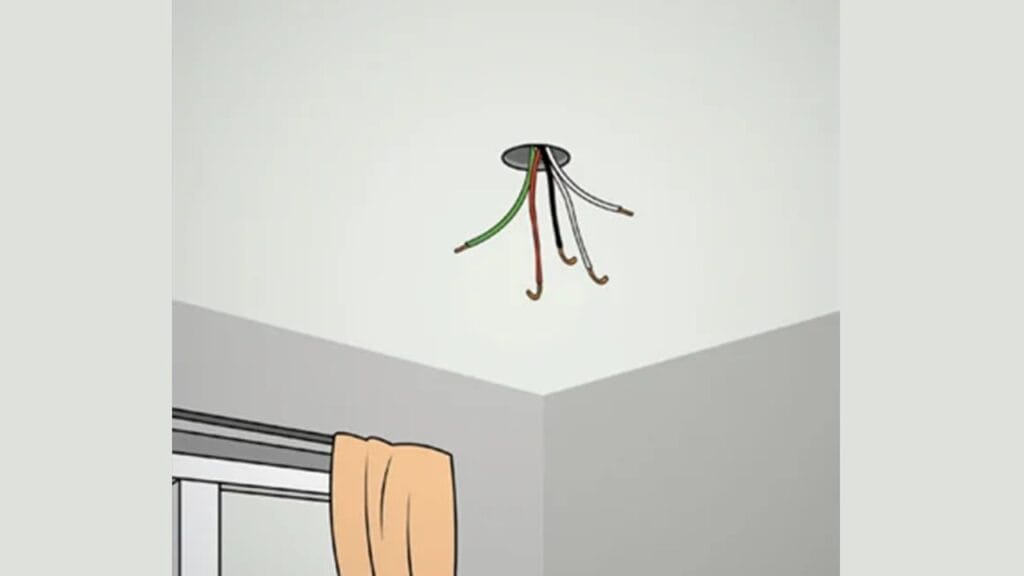

Na imagem abaixo é possível visualizar a passagem dos condutores que estarão ligados ao ventilador de teto, confira.

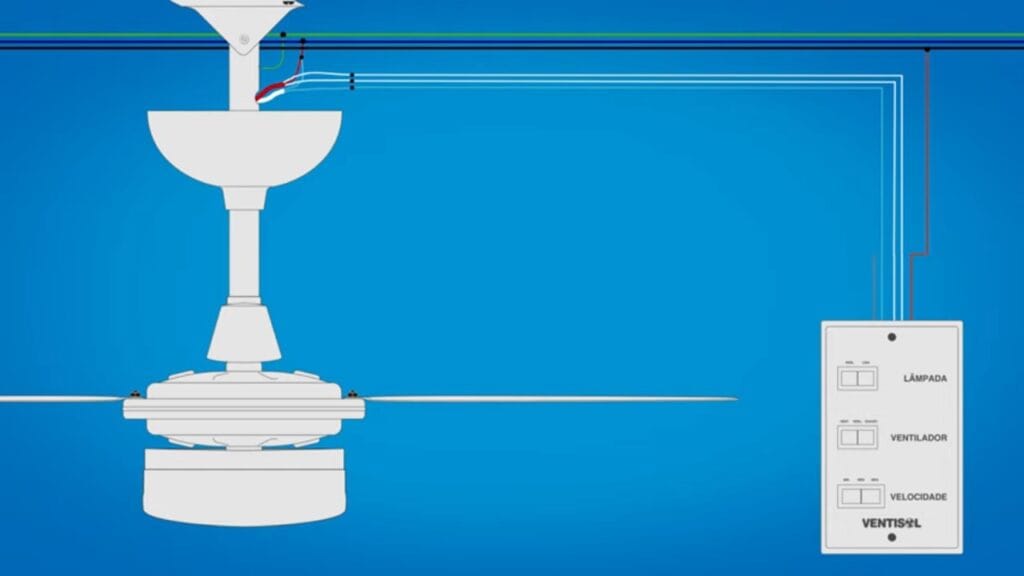

Como instalar ventilador de teto e quais os condutores usados na instalação elétrica

Para o funcionamento do nosso ventilador de teto escolhido no início deste artigo, serão necessários 5 condutores na instalação elétrica.

Isso significa que serão dois condutores ligados ao motor do ventilador, em seguida serão mais dois condutores para fazer as ligações das lâmpadas do ventilador e o fio terra.

Mas caso não haja condutores elétricos instalados o suficiente para ligação correta do ventilador de teto, você deve providenciar.

Em seguida, identifique cada um dos condutores elétricos acima como fase, neutro ou terra da instalação elétrica.

Considerando que já temos todos os condutores na instalação elétrica, o nosso próximo passo é fazer a ligação elétrica do interruptor e depois do motor do ventilador.

Passo 3: Como instalar ventilador de teto e montar a haste

Neste terceiro passo, vamos entender como funciona a montagem da haste do ventilador de teto.

E logo mais adiante vamos ensinar como fazer a instalação elétrica dos condutores do ventilador de teto.

Mas antes de fazer a instalação, os condutores devem passar por dentro da canaleta do próprio ventilador de teto para ficarem escondidos.

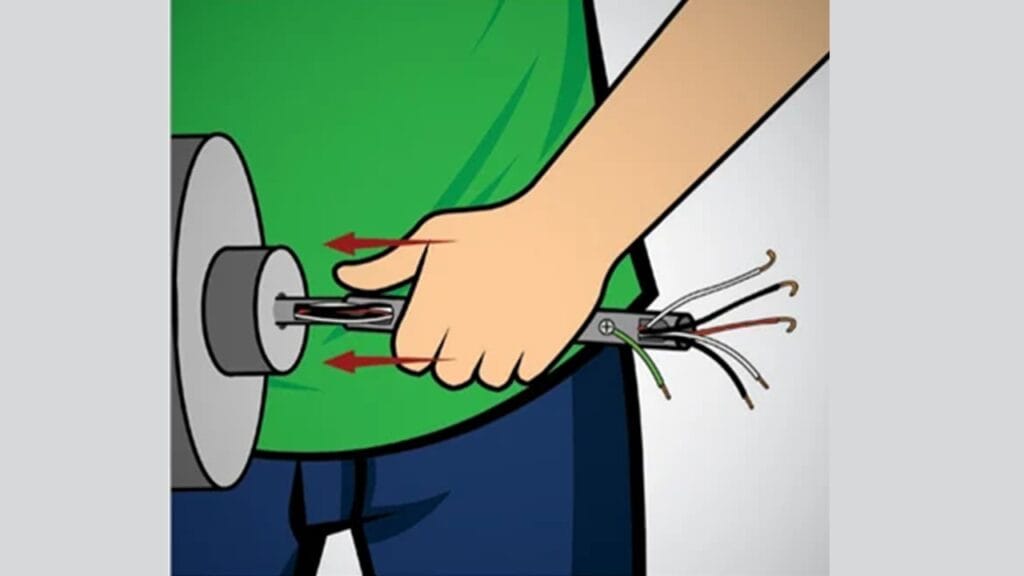

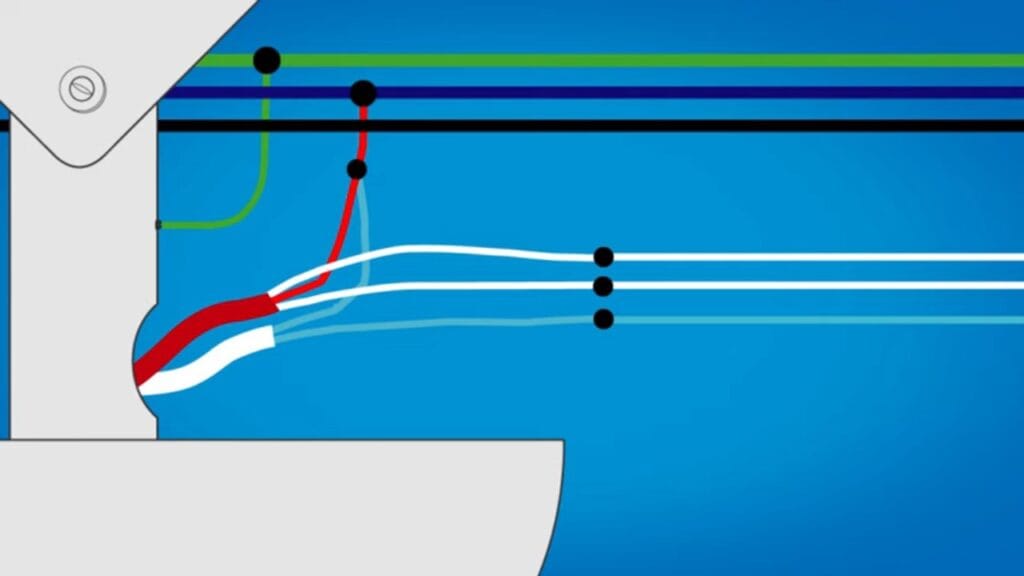

Na imagem abaixo é possível ver um exemplo da passagem de fios pelo cano auxiliar, confira.

Como instalar ventilador de teto e montar a haste

Ou seja, você precisa passar os condutores das lâmpadas pelo nipe, que é o cano auxiliar de inox.

A seguir, é preciso passar os fios do ventilador e do lustre pela haste, deixando-os para fora da base.

E em seguida, durante a montagem do ventilador de teto, você deve encaixar a haste e prender ela no no motor, com a abertura maior virada para os fios.

E por fim, deve prender o pino de fixação e passe os fios do soquete e motor, além de fixar o  pino de segurança.

Agora o nosso próximo passo é entender como fixar o suporte do ventilador de teto na parede, confira.

Passo 4: Como instalar ventilador de teto fixando o suporte no teto

Neste quarto passo vamos aprender como fixar o suporte no teto.

Por isso, é necessário furar o teto com a furadeira e colocar o suporte com a ajuda das buchas e parafusos.

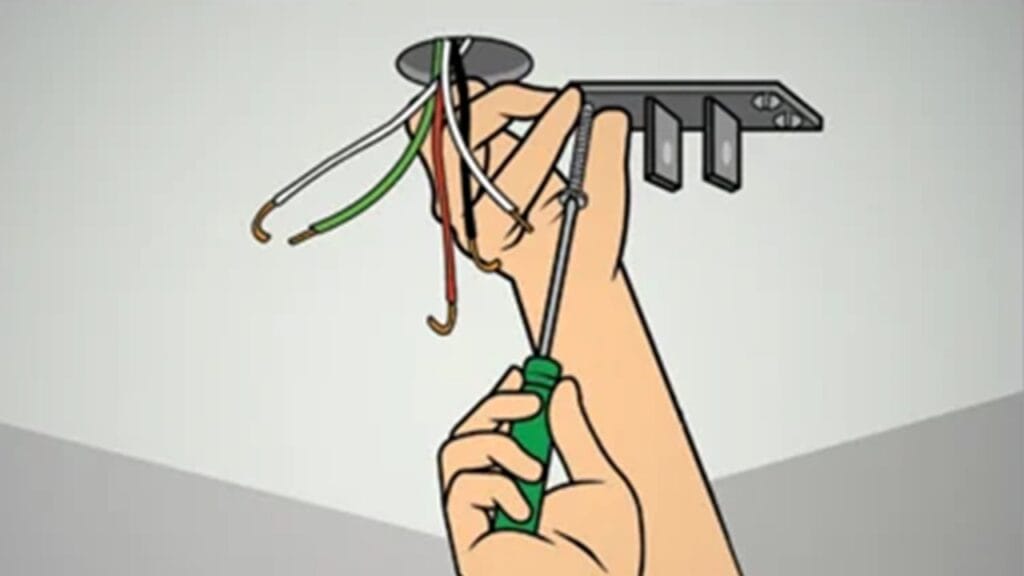

Na imagem abaixo é possível visualizar a fixação do suporte do ventilador no teto, confira.

Como instalar ventilador de teto fixando o suporte no teto

É importante destacar que o ventilador de teto pode gerar uma vibração quando está em funcionamento.

Por isso, a fixação deve ser feita da forma correta e garantir a segurança de todos os envolvidos.

Agora o nosso próximo passo é fazer a ligação do ventilador de teto a nossa instalação elétrica, confira abaixo.

Passo 5: Como instalar ventilador de teto na instalação elétrica

Neste quinto passo, vamos fazer a ligação elétrica do interruptor ao ventilador de teto.

Na imagem abaixo, temos o exemplo do interruptor acoplado a um capacitor que vem junto quando adquirimos o ventilador de teto.

Como instalar ventilador de teto na instalação elétrica com interruptor e capacitor

O interruptor do ventilador de teto tem três opções para lâmpada, ventilador e velocidade.

Neste caso, estamos falando das opções de controle como a função de liga e desliga da lâmpada, do ventilador, e velocidade ou reversão.

Antes de instalar o interruptor do ventilador na parede, nós precisamos fazer a ligação correta dessa instalação que também irá definir o sentido de rotação do motor do ventilador.

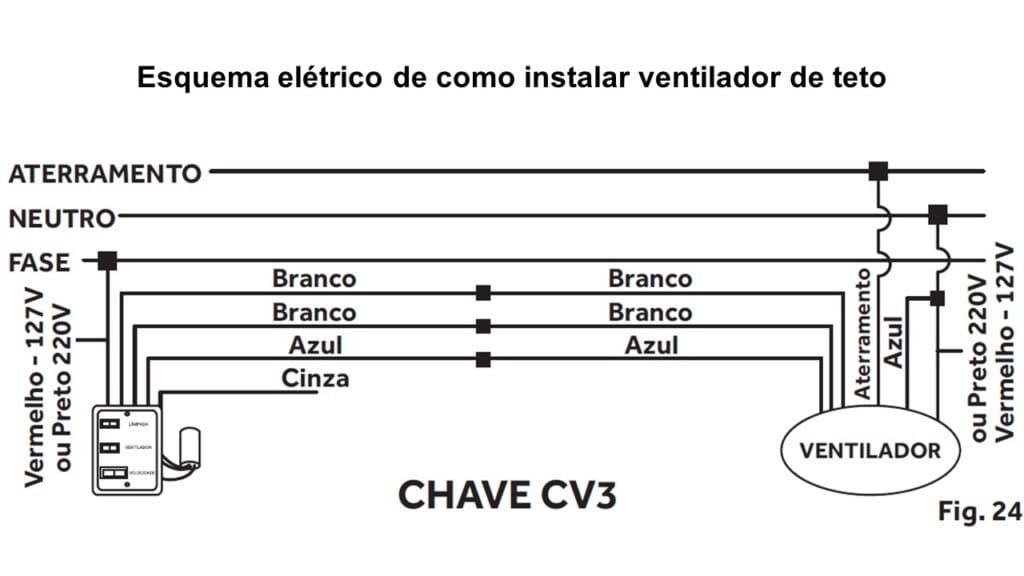

Na imagem abaixo, podemos visualizar o esquema elétrico dessa instalação, confira.

Esquema elétrico de como instalar ventilador de teto na instalação elétrica

Na imagem acima, temos o esquema elétrico de um ventilador da Ventisol, com os condutores nas cores branca, azul, cinza, preto ou vermelho.

Observe que o condutor comum de fase do interruptor  deve ser ligado diretamente ao condutor de fase da instalação elétrica.

E em seguida, faça a ligação dos dois condutores brancos aos condutores de alimentação do motor do ventilador.

Continuando, você também precisa fazer a ligação do condutor azul do interruptor a qualquer um dos fios azuis que saem do motor

Na prática, os condutores na cor branca representam os condutores de sentido de rotação do motor do ventilador.

Caso durante o teste a rotação esteja invertida, basta inverter novamente a ligação desses condutores para corrigir este problema.

E o condutor na cor azul representa a ligação do condutor de fase do motor ao ventilador.

Neste caso, estamos seguindo um padrão de cores determinadas pelo fabricante, o que é diferente de alguns condutores citados na norma NBR 5410.

Passo 6: Com instalar ventilador de teto com iluminação

Finalizando a nossa instalação elétrica, vamos ligar os condutores da iluminação.

Neste caso,  conecte o fio azul de iluminação do motor ao fio vermelho também do motor

Em seguida, conecte o fio vermelho do motor ao fio neutro da rede elétrica.

Na imagem abaixo, é possível visualizar como deverá ficar a instalação elétrica, veja.

Exemplo de como instalar ventilador de teto com instalação elétrica dos condutores

Agora não esqueça de fazer a ligação do fio terra do ventilador de teto ao fio de aterramento da rede elétrica.

Como instalar ventilador de teto com interruptor paralelo

E caso haja interesse em usar um interruptor paralelo basta utilizar o condutor na cor cinza que está sobrando no interruptor.

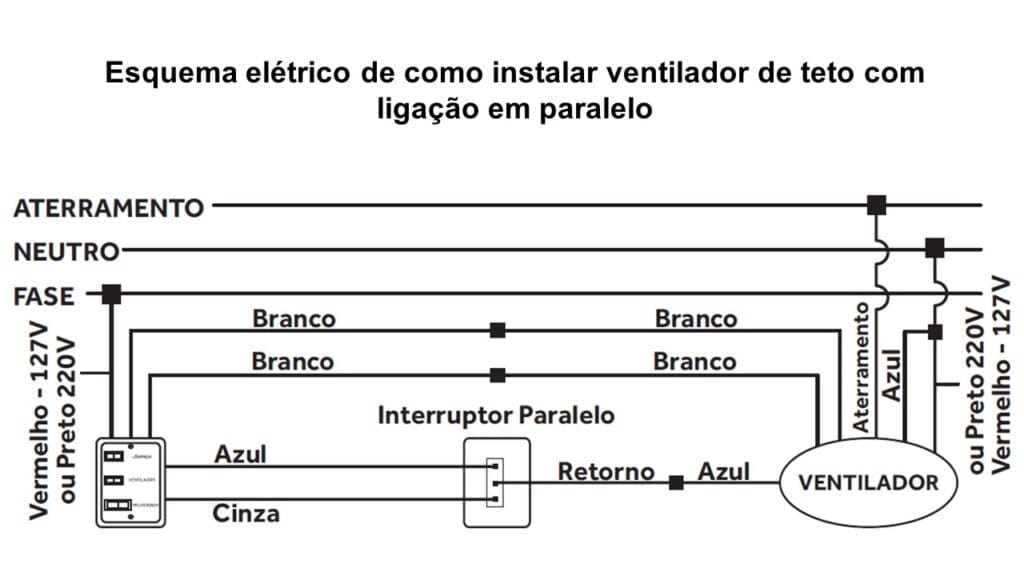

Na imagem abaixo é possível visualizar o esquema elétrico do ventilador de teto com interruptor paralelo.

Esquema elétrico de como instalar ventilador de teto na instalação elétrica

Mas caso não exista um interruptor paralelo ou não tenha interesse, basta descartar o fio cinza.

Na imagem abaixo podemos visualizar como vai ficar a nossa instalação elétrica do ventilador de teto, confira.

Como instalar ventilador de teto na instalação elétrica

É importante lembrar que o motor do ventilador possui três cabos, onde geralmente o cabo com a cor diferente dos demais é o cabo comum, e os outros dois cabos restantes são os que determinam o sentido.

Também é importante destacar a importância de usar a fita isolante durante as emendas.

Agora vamos para o último passo da nossa instalação,confira.

Passo 7: Com instalar ventilador de teto e revisar a instalação do jeito certo

Nesse último passo, você deve finalizar a montagem do ventilador de teto.

Isso acontece porque em alguns tipos de ventilador você deverá montar as pás antes de colocar, pois facilita o processo, em outros coloque as pás após a instalação completa.

E para finalizar a instalação e montagem, você também precisa encaixar as lâmpadas que serão utilizadas no soquete de iluminação do ventilador.

Não deixe de confirmar se os parafusos estão firmes e conferir se as medidas das pás ao teto estão niveladas.

Por fim, ligue o disjuntor para restabelecer a energia elétrica e faça um teste com o ventilador de teto e verifique se está funcionando corretamente.
