Você sabe qual a sequência cabo de rede RJ45?

No artigo anterior nós explicamos como funciona o padrão RJ45 para cabos de rede.

Neste artigo vamos explicar qual a sequência correta do padrão de cores para crimpar um cabo de rede.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam aprender a sequência do cabo de rede RJ45.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é sequência cabo de rede RJ45

A sequência cabo de rede RJ45 é a sequência correta dos fios e condutores que estão dentro do cabo de rede RJ45.

Geralmente um cabo de rede possui cerca de 8 fios ou condutores dentro do cabo de rede para o seu funcionamento.

E cada um desses condutores trabalham em pares de condutores, sendo ao todo 4 pares em um total de oito condutores.

E cada um desses condutores possui cores específicas e devem seguir uma sequência correta durante a crimpagem do cabo de rede para o seu funcionamento.

Para que serve a sequência cabo de rede RJ45

Dependendo da finalidade onde o cabo de rede será usado, então a sequência de cores podem ser iguais ou diferentes em cada extremidade do cabo.

Por exemplo, se um cabo de rede for usado para ligar um modem da operadora de internet ao roteador WIFI.

Então neste caso a sequência de cores dos condutores do cabo de rede devem ser iguais em cada ponta do cabo.

Mas caso isso não aconteça e haja algum erro durante o processo de crimpagem, então a transferência de dados não ocorrerá.

Porque a sequência cabo de rede RJ45 é importante

Neste caso é importante destacar que os cabos de rede são muito importantes para o funcionamento de uma rede, seja ela doméstica ou para empresas.

Mas a padronização da montagem dos cabos de rede foi criada a partir da necessidade de se evitar ruídos e perda de performance nas transmissões de dados e voz.

Isso significa que a montagem de um cabo de rede que é feita de qualquer jeito e sem qualquer tipo de padronização.

E pode sofrer com interferências que podem colocar em risco a qualidade da conexão.

Mas qual a sequência correta desses condutores do cabo de rede e para qual objetivo, é o que vamos explicar agora.

Qual é a sequência cabo de rede RJ45

Antes de responder essa pergunta é importante destacar que existem padrões de cabos de rede.

Neste caso, temos o padrão T-568A e o padrão T-568B, então confira abaixo para serve cada um deles e qual a sequência de cores abaixo.

Padrão T-568A com sequência cabo de rede RJ45

O padrão EIA/TIA 568A ou padrão A é usado para o tráfego de dados pela rede.

Observe que esse tipo de padrão de cabo de rede deve obedecer a sequência de cores abaixo.

  • Branco/Verde
  • Verde
  • Branco/Laranja
  • Azul
  • Branco/Azul
  • Laranja
  • Branco/Marrom
  • Marrom

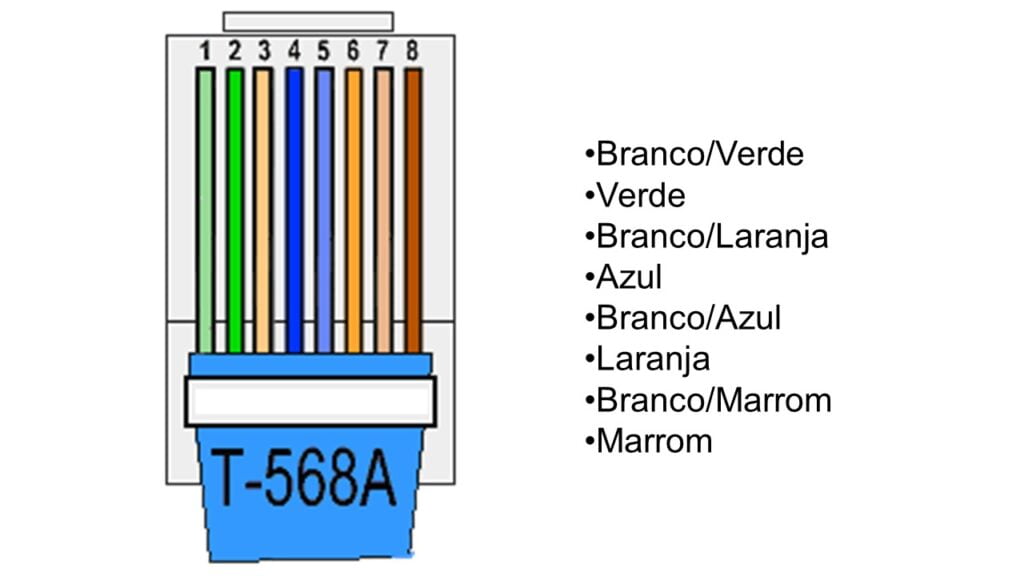

Na imagem abaixo é possível visualizar um cabo de rede com padrão T-568A, confira abaixo.

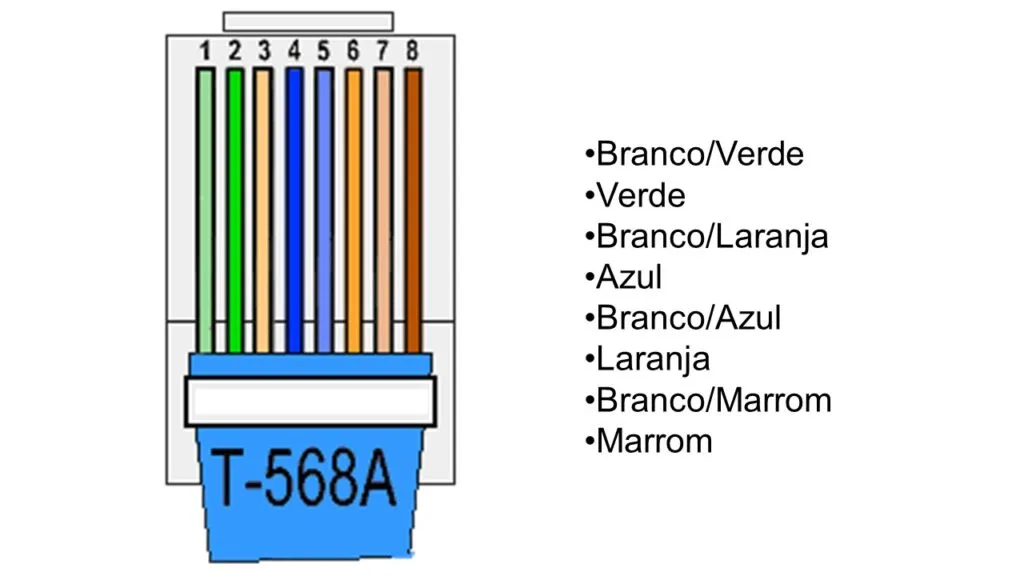

Sequência cabo de rede RJ45 com padrão T-568A

Lembre-se que durante a montagem do cabo de rede, a ordem deve começar da esquerda para a direita.

E outro detalhe importante é que o conector RJ45 do cabo de rede deve estar com a trava voltada para baixo.

Agora vamos explicar o padrão T-568B que também pode ser usado para cabos de rede, confira abaixo.

Padrão T-568B com sequência cabo de rede RJ45

O padrão EIA/TIA 568B ou padrão B é usado para tráfego de dados pela rede.

Observe também que esse tipo de padrão tem uma sequência de cores diferente, confira abaixo.

  • Branco/Laranja
  • Laranja
  • Branco/Verde
  • Azul
  • Branco/Azul
  • Verde
  • Branco/Marrom
  • Marrom

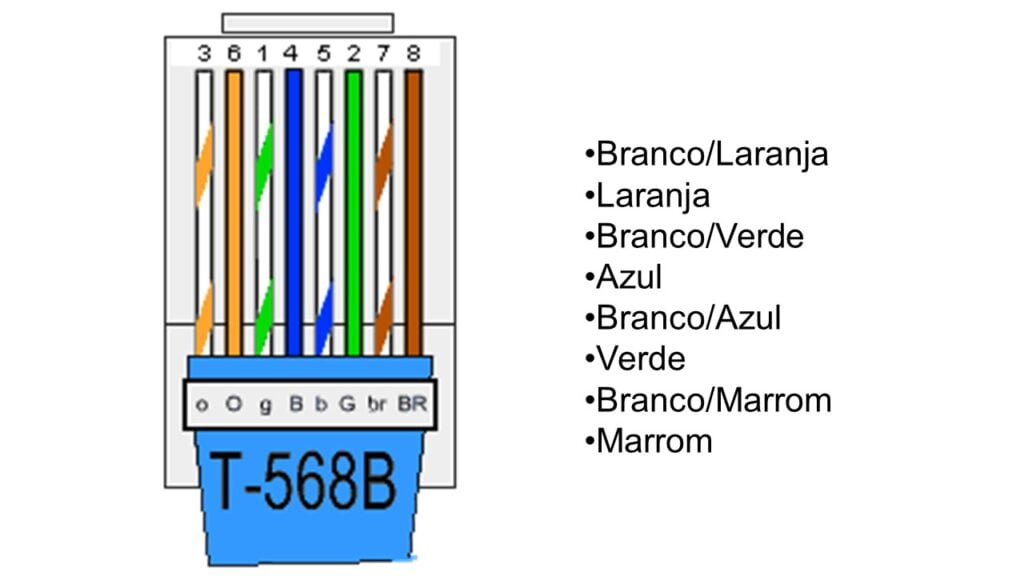

Na imagem abaixo é possível visualizar um cabo de rede com padrão T-568B, confira abaixo.

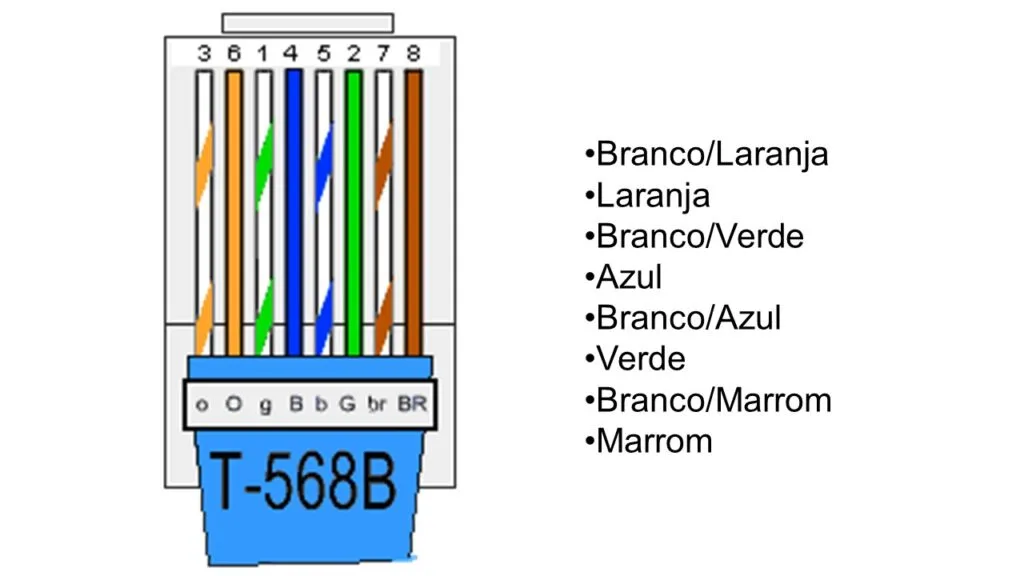

Sequência cabo de rede RJ45 com padrão T-568B

Conforme dissemos acima, durante a montagem do cabo de rede, a ordem deve começar da esquerda para a direita.

E outro detalhe importante é que o conector RJ45 do cabo de rede deve estar com a trava voltada para baixo.

Mas muitas pessoas podem estar se perguntando o porquê de existir dois padrões para serem usados em cabos de redes.

E qual a diferença entre eles e também qual seria o padrão correto a ser usado, é o que vamos explicar agora.

Qual a diferença entre a sequência cabo de rede R45 do padrão T-568A e T-568B

Antes de explicar a diferença entre o padrão T-568A e T-568B é importante destacar que  existem vários padrões de conexão de cabo para uma rede.

Mas os padrões de crimpagem de cabo de rede mais usados são o padrão EIA/TIA 568A e o padrão EIA/TIA 568B.

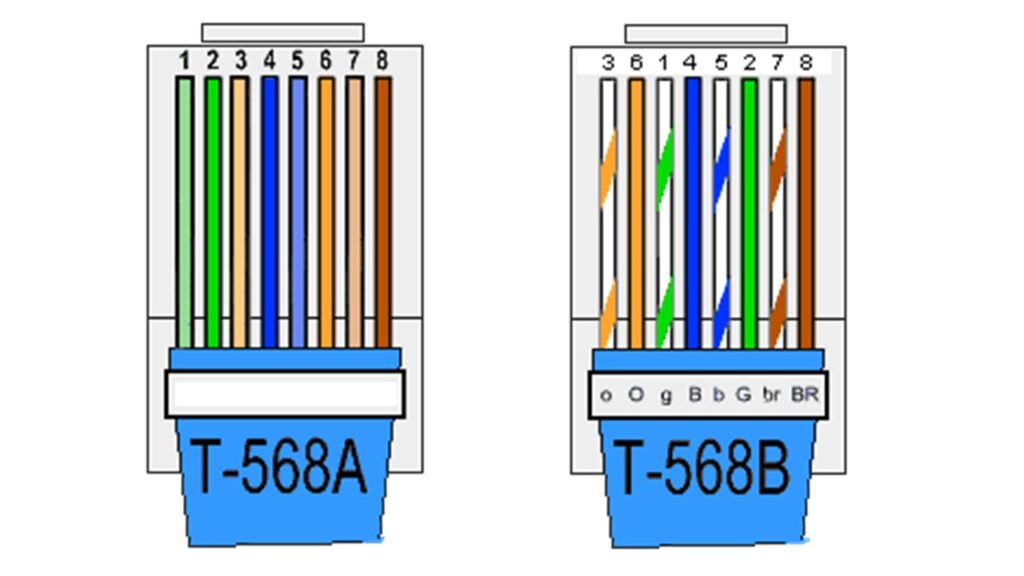

Na imagem abaixo é possível visualizar uma comparação entre o cabo de rede com padrão T-568A e o cabo de rede com padrão T-568B, confira abaixo.

Comparação da sequência cabo de rede RJ45 com padrão T-568A e o padrão T-568B

E estes padrões acima são reconhecidos pela norma NBR 14565 que é um norma recomendada para cabeamento estruturado.

Neste caso, ela reconhece essas duas configurações para cabos de rede, sendo eles a T-568A e T-568B.

Mas então qual é a diferença entre cada um deles é o que vamos conferir agora.

A diferença está na sequência cabo de rede RJ45

O padrão T-568A e o padrão T-568B são muito importantes para a organização e a montagem dos cabos de rede.

Mas se você observar mais atentamente irá perceber que há uma diferença na ordem dos fios ou condutores do cabo de rede.

Neste cabo basta observar novamente a sequência das cores que mostramos acima e perceberá que houve uma inversão na ordem dos condutores.

Isso significa que a diferença mais evidente está na sequência de cores dos condutores do cabo de rede RJ45, conforme explicamos abaixo.

Cores da sequência cabo de rede RJ45

Na prática, o que acontece é que a sequência dos condutores do cabo de rede são trocados.

Neste caso, basta observar a posição entre os condutores 1 com o 3 e também os condutores 2 com o 6.

Isso acontece porque pode haver a necessidade de criar um cabo de rede direto ou crossover.

Na prática, você pode escolher qualquer um dos padrões acima para fazer um cabo de rede.

Mas se você não sabe o que é um cabo de rede direto e o que é um cabo de rede crossover.

Então você precisa descobrir a diferença entre cada um deles abaixo antes de fazer a crimpagem do cabo de rede.

Quando usar a sequência cabo de rede RJ45

Até agora nós já aprendemos que existem dois padrões de cabo de rede que são muito utilizados.

E que cada um deles possui uma sequência correta de cores para o seu funcionamento e com a mínima perda de dados ou ruídos.

Mas a pergunta que devemos fazer é onde nós iremos usar este cabo de rede e qual será a sequência correta nas duas pontas do cabo de rede.

Por isso, é importante destacar que existem dois tipos de cabos de rede  padrão RJ45.

E você precisa saber qual a diferença entre esses dois tipos de cabos, confira abaixo.

Como funciona a sequência cabo de rede RJ45 direto

O cabo de rede ethernet direto é o tipo de cabo de rede mais usado.

Neste caso, esse tipo de cabo de rede é usado para conectar diretamente vários equipamentos ou dispositivos via cabo de rede

Onde usar o cabo de rede ethernet direto

O cabo ethernet direto é o tipo de cabo de rede muito usado por exemplo para ligar o modem ao roteador.

Além disso, ele também é usado para ligar equipamentos, como por exemplo, PC, servidor, router a um switch, hub ou bridge.

Como fazer o cabo de rede ethernet direto

No cabo de rede ethernet direto, a crimpagem nas pontas dos cabos devem ser exatamente iguais, basta escolher um dos padrões citados acima.

Mas caso isso não aconteça e haja algum erro durante o processo de crimpagem, então a transferência de dados não ocorrerá.

Neste caso, é importante usar o mesmo padrão utilizado em um dos cabos para toda a rede inteira.

Agora o nosso próximo passo é entender como funciona o cabo de rede crossover, confira abaixo.

Como funciona a sequência cabo de rede RJ45 crossover

O cabo de rede ethernet crossover é o tipo de cabo de rede usado para conectar dispositivos iguais e diretamente.

Neste caso, estamos nos referindo à ligação entre equipamentos da mesma camada segundo o modelo OSI.

Onde usar o cabo de rede ethernet crossover

O cabo ethernet crossover geralmente é o tipo de cabo de rede usado para interligar dois computadores diretamente.

Neste caso, estamos dispensando o uso de qualquer outro dispositivo como um HUB ou Switch para intermediar essa ligação.

Mas é importante destacar que o cabo crossover também é usado para ligações de Hub para Hub, Computador para Computador, Switch para Switch, e outros.

Como fazer o cabo de rede ethernet crossover

No caso do cabo de rede crossover, a crimpagem deve ser feita em uma das pontas do cabo usando o padrão T-568A.

E em seguida, na outra ponta do cabo deve ser usado o padrão T-568B.

Na prática, o que acontece é que a sequência dos condutores do cabo de rede são trocados.

Neste caso, basta observar a posição entre os condutores 1 com o 3 e também os condutores 2 com o 6.

Por isso, cada um deles terá dois pares para transmissão (TX) e dois para recepção (RX),

Quando usar a sequência cabo de rede RJ45

Antes de finalizar este artigo sobre a sequência de cores e condutores usados para a montagem de um cabo de rede.

É importante destacar que apesar de ser muito comum o uso de conexões WIFI, o cabo de rede ainda é fundamental para conectar os dispositivos entre várias dependências ou pavimentos.

Neste caso, os cabos de rede responsáveis pela transmissão de dados, seja para internet, transferência de arquivos ou até para o compartilhamento de impressoras em empresas.

Neste caso, é possível contar com uma maior velocidade e maior confiabilidade na transmissão dos dados, com menor perda de pacotes.

Cabo de rede ou WiFI

Em uma residência seria recomendado instalar um roteador Wi-Fi em cada pavimento e conectados ao cabo de rede cada um.

Isso é importante devido a qualidade da conexão Wi-Fi a longas distâncias ou obstáculos como as paredes.

Neste caso, sem o cabo de rede a conexão Wi-Fi poderia ser mais lenta e mais sujeita a interferências do que uma conexão cabeada.

Além disso, para jogos online ou assistir streaming de alta definição de imagem, ter uma conexão cabeada pode ser essencial.

Quando usar um cabo de rede

O processo de crimpagem de um cabo de rede é o ato de plugar o cabo de rede ao conector RJ45 utilizando um alicate específico.

Neste caso, é importante destacar que a crimpagem do cabo de rede depende da necessidade específica de cada pessoa ou empresa.

Em uma residência, por exemplo, a crimpagem do cabo de rede pode ser muito usada para fazer um novo cabo de rede.

E esse cabo de rede é importante para conectar dispositivos comuns como o modem ao roteador.

Cabos de redes prontos

Além disso, já é possível comprar cabos de redes prontos no mercado, e alguns fabricantes já entregam um cabo de rede padrão de dois metros quando um modem ou roteador é adquirido.

Mas dependendo da distância entre esses dispositivos, pode ser necessário montar um novo cabo de rede.

E outro destaque importante é o caso das empresas, onde os computadores ainda são conectados pelo cabo de rede por questões de segurança.

Se você quiser aprender como crimpar um cabo de rede do jeito certo.

E também quais são as ferramentas necessárias, então acesse esse artigo para saber mais.
