Como fazer passo a passo um cabo de rede padrão rj45

Mardey Costa
Escrito por Mardey Costa em 03/01/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe fazer um cabo de rede no padrão RJ45 e pra que ele serve?

Nesse artigo, você vai descobrir passo a passo como fazer para crimpar o cabo de rede direto ou crossover de acordo com o padrão RJ45.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que eles possam aprender como fazer um cabo de rede.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como fazer um cabo de rede padrão RJ45

Os cabos de rede são muito importantes para o funcionamento de uma rede, seja ela doméstica ou para empresas.

Neste caso, os cabos de rede responsáveis pela transmissão de dados, seja para internet, transferência de arquivos ou até para o compartilhamento de impressoras em empresas.

Por isso, a padronização da montagem dos cabos nasceu da necessidade de se evitar ruídos e perda de performance nas transmissões de dados e voz.

E um cabo montado de qualquer jeito, sem padronização, pode sofrer com interferências que podem pôr a perder a qualidade da conexão.

Porque fazer a crimpagem do cabo de rede

Crimpar um cabo de rede é o ato de plugar o cabo de rede ao conector RJ45 utilizando um alicate específico.

E a crimpagem do cabo de rede depende da necessidade específica de cada pessoa ou empresa.

Em uma residência, por exemplo, a crimpagem do cabo de rede pode ser muito usada para fazer um novo cabo de rede para conectar dispositivos comuns como o modem ao roteador.

Neste caso, já é possível comprar cabos de redes prontos no mercado, e alguns fabricantes já entregam um cabo de rede padrão de dois metros quando um modem ou roteador é adquirido.

Mas dependendo da distância entre esses dispositivos, pode ser necessário montar um novo cabo de rede.

E outro destaque importante é o caso das empresas, onde os computadores ainda são conectados pelo cabo de rede por questões de segurança.

Porque o cabo de rede ainda é importante

O cabo de rede ainda é fundamental para conectar os dispositivos entre várias dependências ou pavimentos.

Neste caso, é possível contar com uma maior velocidade e maior confiabilidade na transmissão dos dados, com menor perda de pacotes.

Por exemplo, em uma residência seria recomendado instalar um roteador Wi-Fi em cada pavimento e conectados ao cabo de rede cada um.

Isso é importante devido a qualidade da conexão Wi-Fi a longas distâncias ou obstáculos como as paredes.

Neste caso, sem o cabo de rede a conexão Wi-Fi poderia ser mais lenta e mais sujeita a interferências do que uma conexão cabeada.

Além disso, para jogos online ou assistir streaming de alta definição de imagem, ter uma conexão cabeada pode ser essencial.

Por isso, vamos aprender agora, como funciona o cabo de rede e qual a sequência correta para crimpar o cabo do jeito certo.

Como funciona o cabo de rede padrão RJ45

Antes de iniciar a crimpagem do cabo de rede, é necessário escolher qual o padrão RJ45 de crimpagem que será utilizado.

A norma NBR 14565 para cabeamento estruturado, reconhece duas configurações para cabos de rede, sendo eles a T-568A e T-568B.

Neste caso, existem vários padrões de conexão de cabo para uma rede, mas os mais usados são o padrão EIA/TIA 568A e o padrão EIA/TIA 568B, confira abaixo.

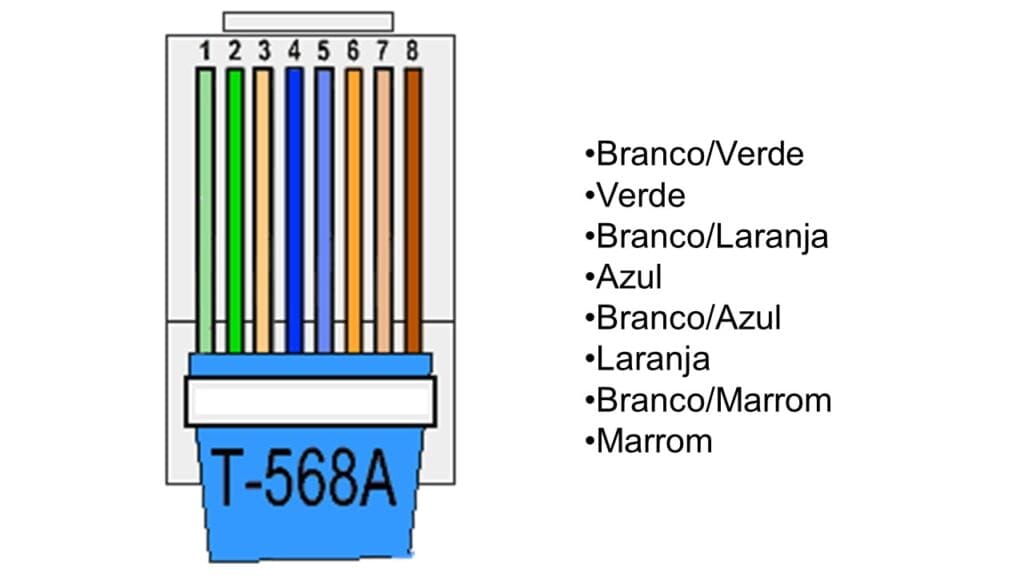

Qual a sequência de cores usada no padrão RJ45 A

O padrão EIA/TIA 568A ou padrão A é destinado a tráfego de dados pela rede.

Esse padrão de cabo de rede deve obedecer a seguinte sequência de cores abaixo.

  • Branco/Verde
  • Verde
  • Branco/Laranja
  • Azul
  • Branco/Azul
  • Laranja
  • Branco/Marrom
  • Marrom

Neste caso, a montagem do cabo de rede deve ser feita da esquerda para a direita, com o conector RJ 45 com a trava voltada para baixo.

Agora vamos explicar o outro padrão usado para cabos de rede.

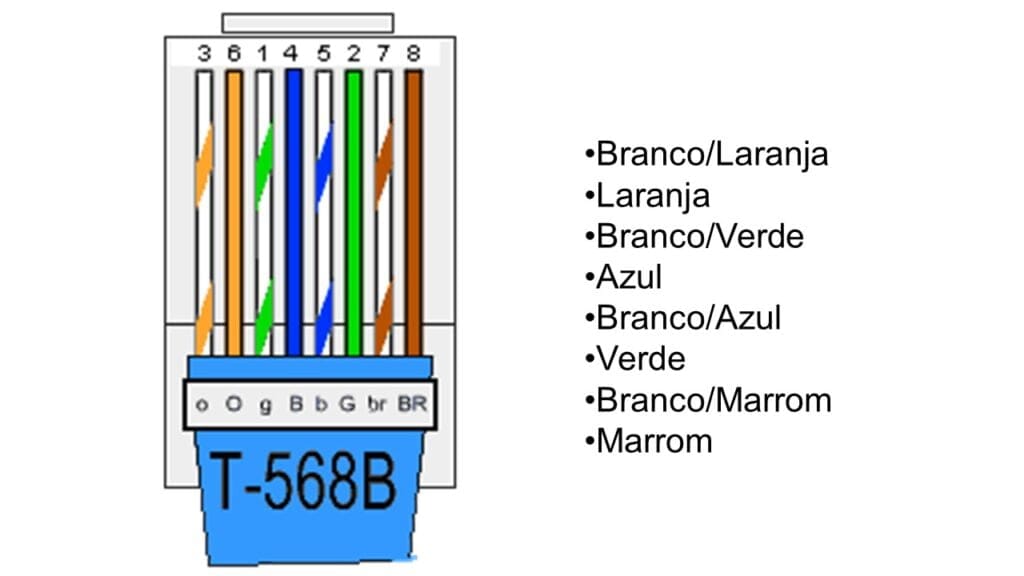

Qual a sequência de cores usada no padrão RJ45 B

O padrão EIA/TIA 568B ou padrão B também é destinado a tráfego de dados pela rede.

Esse tipo de padrão de cabo de rede deve obedecer a seguinte sequência de cores abaixo.

  • Branco/Laranja
  • Laranja
  • Branco/Verde
  • Azul
  • Branco/Azul
  • Verde
  • Branco/Marrom
  • Marrom

Neste caso, a montagem do cabo de rede também deve ser feita da esquerda para a direita, com o conector RJ 45 com a trava voltada para baixo.

Mas porque existem dois padrões de cabos de rede e qual a diferença entre os dois padrões mais usados, é o que vamos conferir agora.

Qual a diferença entre o padrão T-568A e T-568B

O padrão T-568A e o padrão T-568B são muito importantes para a organização e a montagem dos cabos de rede.

Na prática, o que acontece é que a sequência dos condutores do cabo de rede são trocados, basta observar a posição entre os condutores 1 com o 3 e também os condutores 2 com o 6.

Isso acontece porque pode haver a necessidade de criar um cabo de rede direto ou crossover.

Por isso, o nosso próximo passo é entender o que é cabo de rede direto ou crossover e qual a diferença entre os dois tipos abaixo.

Tipos de cabo de rede padrão RJ45

Existem dois tipos básicos para cabos ethernet padrão RJ45 e você precisa saber qual a diferença entre esses dois tipos de cabos, veja.

Cabo de rede ethernet direto

O cabo ethernet direto é o tipo de cabo de rede mais usado para ligar o modem ao roteador.

Além disso, ele também é usado para ligar equipamentos, como por exemplo, PC, servidor, router a um switch, hub ou bridge

No cabo de rede ethernet direto, a crimpagem nas pontas dos cabos devem ser exatamente iguais, basta escolher um dos padrões citados acima.

Mas caso isso não aconteça e haja algum erro durante o processo de crimpagem, então a transferência de dados não ocorrerá.

Neste caso, é importante usar o mesmo padrão utilizado em um dos cabos para toda a rede inteira, agora vamos explicar o cabo de rede crossover.

Cabo de rede ethernet crossover

O cabo ethernet crossover geralmente é o tipo de cabo de rede usado para interligar dois computadores diretamente.

Neste caso, estamos dispensando o uso de qualquer outro dispositivo como um HUB ou Switch para intermediar essa ligação.

Mas é importante destacar que o cabo crossover também é usado para ligações de Hub para Hub, Computador para Computador, Switch para Switch, ou seja, entre equipamentos da mesma camada segundo o modelo OSI.

No caso do cabo de rede crossover, a crimpagem deve ser feita em uma das pontas do cabo usando o padrão T-568A e na outra ponta do cabo deve ser usado o padrão T-568B.

Na prática, o que acontece é que a sequência dos condutores do cabo de rede são trocados, basta observar a posição entre os condutores 1 com o 3 e também os condutores 2 com o 6.

Por isso, cada um deles terá dois pares para transmissão (TX) e dois para recepção (RX), e agora vamos descobrir quais os materiais e as ferramentas necessárias para crimpar o cabo de rede.

Quais são as ferramentas e os materiais para crimpar o cabo de rede no padrão RJ45

Para fazer a crimpagem de um cabo de rede no padrão rj45, é necessários os seguintes ferramentas e materiais abaixo:

  • Cabo de rede UTP
  • Alicate de crimpagem
  • Conector RJ-45
  • Testador de cabos

Se você ainda não conhece nenhum dos itens acima, vamos explicar abaixo para que eles servem, confira.

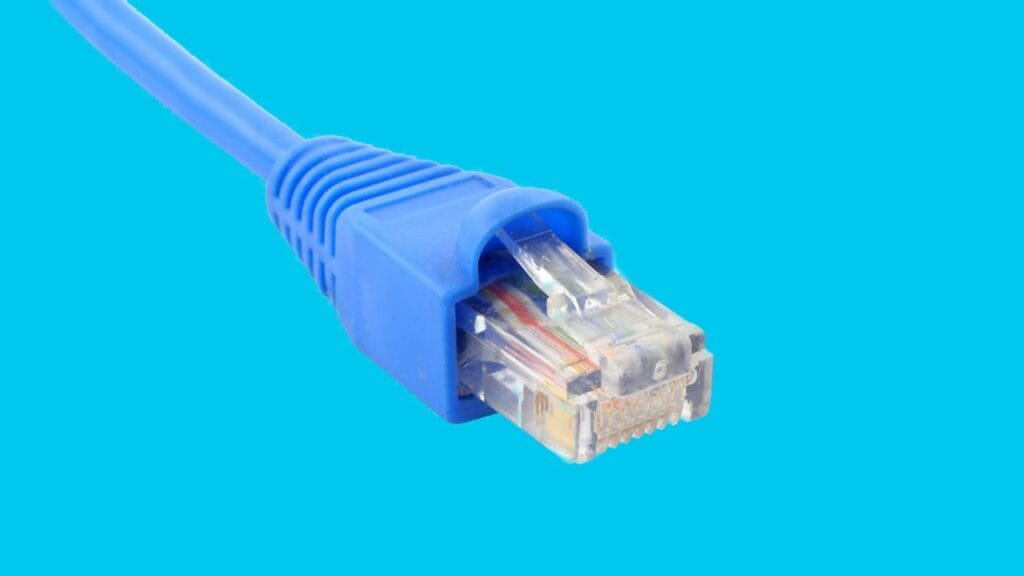

Conectores RJ45

Os conectores RJ45 são usados para fazer a conexão física nos dispositivos como modem, hub, switch ou computadores e outros.

Os conectores de cabo de rede RJ45 com a capa para proteger a integridade do conector podem ser encontrados a partir de R$ 0,50 cada um.

Lembre-se que para um cabo deve ser necessários no mínimo dois conectores, sendo um para cada ponta.

Mas é importante destacar a necessidade de comprar mais conectores devido a possíveis erros durante o processo,

Isso acontece porque não será possível recuperar o conector caso haja algum erro durante o processo ou falta de atenção.

Cabo de rede RJ45

O cabo de rede é o cabo usado para transmitir os dados.

Neste caso, ele também é conhecido por cabo de par trançado, cabo UTP ou cabo de comunicação de dados.

O cabo de rede geralmente é encontrado no mercado na cor azul escura e possui quatro pares de condutores trançados.

Isso é muito importante para que as interferências eletromagnéticas geradas pela transmissão se anulem, tanto de um condutor no outro, quanto entre os condutores.

O cabo de rede pode ser encontrado em lojas de informática ou elétrica e custa em média R$ 0,70 centavos o metro.

Alicate de crimpagem

Existem no mercado vários modelos de alicate, sendo difícil abordar as características de cada um deles.

Mas um bom alicate de crimpagem de cabos de rede deve ter a lâmina a ser usada para cortar o cabo de rede.

Neste caso, ele não fecha totalmente para não cortar os condutores internos.

Também no alicate de crimpagem deve ter a parte usada para apertar os fios no conector.

Neste caso, os condutores ou fios do cabo de rede são colocados dentro do conector e deve ser apertado com o alicate de crimpagem.

Além disso, um bom alicate de crimpagem também deve ter uma lâmina de corte simples que deve ser usada para cortar as sobras dos fios ou condutores do cabo de rede.

Por isso, o alicate de crimpagem pode ser encontrado apartir de R$ 25,00 em várias lojas e marketplaces.

Testador de cabos de rede

O testador eletrônico de cabeamento de redes de computadores e telefonia é uma ferramenta de medição que visa o bom funcionamento do cabo de acordo com as especificações técnicas em rede de computadores e redes telefônicas.

O testador de cabos de redes é uma ferramenta de trabalho muito importante para profissionais da área de cabeamento.

Caso você tenha intenção de trabalhar nessa área, o testador de cabos pode ser uma ferramenta muito útil pra você e pode ser encontrado também em lojas apartir de R$ 25,00.

Agora que você já conhece as ferramentas, vamos aprender na prática como criar o cabo de rede seguindo este passo a passo, confira.

9 passos para crimpar o cabo de rede no padrão RJ45

Para crimpar o cabo de rede nós criamos um passo a passo, confira abaixo o primeiro passo.

Passo 1: Medir o tamanho do cabo de rede

No primeiro passo para crimpar o cabo de rede você deve medir o comprimento do cabo que você precisa.

A recomendação seria não cortar o cabo de rede no tamanho exato, porque é melhor errar por excesso do que for falta.

Além disso, esse pequeno excesso no final, pode ser usado para compensar quaisquer discrepâncias e erros de crimpagem.

E para fazer o corte do cabo de rede use o alicate de crimpagem que possui uma lâmina específica para corte dos cabos e vamos para o próximo passo.

Passo 2: Cortar parte da capa do cabo de rede

Nesse segundo passo você precisa cortar uma parte da capa azul do cabo de rede.

Isso é necessário para expor os fios ou condutores do cabo para ser facilmente encaixado dentro do conector do cabo de rede.

Neste caso, use novamente a lâmina do alicate de crimpagem para retirar cerca de três centímetros da capa azul do cabo de rede.

Para fazer o corte usando o alicate de crimpagem, pressione o alicate suavemente para não cortar os fios ou condutores que estão dentro do cabo.

Em seguida com o alicate de crimpagem pressionado faça também um movimento circular para que o corte possa ser bem feito em todas as extremidades do cabo.

Agora retire o alicate de crimpagem para remover a capa azul do cabo que foi cortada e verifique se nenhum fio ou condutor do cabo de rede foi danificado.

Passo 3: Separar os condutores do cabo de rede

Depois de decapar o cabo de rede o nosso próximo passo é separar os pares de condutores trançados em apenas oito condutores livres.

Neste caso, ao desenrolar os fios ou condutores eles podem ficar um pouco ondulados.

Por isso, você precisa alinhar ou aplainar ao máximo os fios para melhor visualização e facilitar o manuseio mais adiante.

Passo 4: Escolher o cabo de rede direto ou crossover

Para crimpar o cabo de rede do jeito certo, é necessário seguir a correta sequência de cores do cabo de rede.

Ou seja, você precisa decidir qual tipo de ligação será, por exemplo, cabo de rede com ligação direta ou cabo crossover.

Neste caso, para fazer um cabo que liga de um dispositivo a outro como o modem ao roteador, se chama cabo de rede com ligação direta.

Mas caso você tenha interesse em um cabo de rede para ligar um computador a outro computador diretamente na mesma rede, basta escolher o tipo de cabo crossover.

Existem dois padrões de sequência de fios e cores para os cabos de rede que são o padrão T-568A e o padrão T-568B.

Resumindo, em um cabo de rede com ligação direta, a sequência dos condutores devem ter o mesmo padrão idêntico nos dois lados e para o cabo crossover deve ter uma ponta com o padrão T-568A e a outra ponta com o padrão T-568B.

Passo 5: Organizando a sequência de cores

Perceba que são vários condutores de cores diferentes no cabo de rede, e nós devemos organizar todos eles em uma sequência de cores.

Por isso, neste quinto passo, decidimos fazer um exemplo de um cabo de rede para ligar o modem ao roteador, por isso escolhemos o padrão T-568A para fazer a sequência dos fios e cores abaixo:

  • Branco/Verde
  • Verde
  • Branco/Laranja
  • Azul
  • Branco/Azul
  • Laranja
  • Branco/Marrom
  • Marrom

Mas você pode escolher o padrão T-568B, desde que a sequência de cores em ambas as pontas do cabo de rede também sejam idênticas.

Passo 6: Alinhar as pontas dos fios ou condutores

Depois de organizar a sequência correta do cabo de rede conforme o padrão T-568A, nós precisamos analisar o tamanho e alinhar a ponta dos condutores

Neste caso, a recomendação é cortar o excesso de tamanho dos oito condutores para apenas 1,5 centímetros.

Isso também é importante para verificar se não há nenhuma ponta de condutor maior que o outro no cabo de rede e proteger os oito condutores internamente dentro do conector.

Por isso, neste sexto passo você precisa alinhar ou aplainar os condutores e usar novamente a lâmina do alicate de crimpagem para fazer esse corte de uma vez nas pontas.

Passo 7: Colocar os condutores dentro do conector

No sétimo passo, vamos colocar os oito condutores do cabo de rede dentro do conector RJ 45.

Para fazer isso, é necessário deslizar os condutores para dentro do conector rj45 com cuidado para não perder a sequência correta.

Durante este processo, o conector deve estar posicionado com a trava voltada para baixo, ou nesse sentido com a parte superior de frente para você e os fios verdes voltados para o chão.

Lembre-se de empurrar os condutores do cabo de rede ao máximo até encostar na parede contrária ao orifício de entrada dentro do conector RJ45.

Neste caso, parte da capa azul do cabo de rede também será introduzida dentro do conector RJ45.

Por fim, observe atentamente e certifique-se que nenhum dos fios tenha saltado para fora da ordem.

E se isso acontecer, retire o conector, corrija a ordem dos fios e tente novamente.

Passo 8: Crimpar o cabo de rede

No oitavo passo vamos fazer a crimpagem do cabo de rede usando o alicate de crimpagem.

Para fazer a crimpagem do cabo, introduza o conector no espaço reservado ao conector do alicate de crimpagem.

Neste momento é importante ter cuidado para não desmontar o cabo de rede do conector, porque ele ainda está solto.

E depois de certificar que o conector está encaixado dentro do alicate de crimpagem e verificar que o cabo de rede está bem posicionado, basta aplicar uma força no alicate de crimpagem.

Ao apertar o alicate e aplicar a força para o fechamento do alicate de crimpagem, os contatos do conector RJ 45 serão conectados com cada um dos condutores do cabo de rede.

Neste caso, aperte bem até o alicate destravar, e se possível aperte mais de uma vez para garantir a conexão de todos os contatos(pinos) com os cabos.

Passo 9: Crimpar a outra ponta do cabo

Para finalizar a crimpagem desse cabo de rede, basta repetir todo esse passo a passo na outra ponta do cabo de rede.

Neste caso, é importante destacar que caso o cabo de rede não esteja funcionando, é possível que você tenha cometido algum erro durante este processo.

Ou você pode usar o testador de cabos de redes que é uma ferramenta de trabalho muito importante para profissionais da área de cabeamento e encontrar o possível erro.

Mas, infelizmente não será possível recuperar o conector RJ45 após a crimpagem do cabo.

Neste caso, então você deverá cortar o cabo de rede próximo ao conector e fazer todo o processo com um novo conector.

Orientações importantes cabo de rede padrão RJ45

Antes de finalizar este artigo sobre como fazer cabos de rede padrão RJ45, gostaria de compartilhar algumas orientações importantes.

Evite colocar os cabos de rede junto aos cabos de instalação da sua rede elétrica.

Neste caso, pode haver interferências no cabo de rede, gerando assim uma perda da eficiência de transmissão da sua conexão de internet.

Outra observação importante a ser feita é em relação aos cabos crossover, atualmente os hubs e switches modernos já possuem um recurso chamado de auto-crossover.

Neste caso, devemos destacar a evolução da tecnologia em redes de computadores e nos dispositivos como modems, roteadores e outros.

Atualmente, todos os equipamentos Gigabit Ethernet e a maior parte dos novos equipamentos já suportam Auto MDI-X (Media Dependent Interface with Crossover – troca automática dos pares de comunicação).

Isso quer dizer que não haverá mais a necessidade de fazer um cabo cruzado para comunicação entre equipamentos que operam na mesma camada do modelo OSI.
