Você já conhece os tipos de tomadas industriais e para que elas servem na prática?

Neste artigo, você vai descobrir quais são os tipos de tomadas industriais e para que servem na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

3 tipos de tomadas industriais

Para explicar os tipos de tomadas industriais, vamos usar como exemplo o catálogo de produtos da marca STECK.

Neste caso, ela possui uma linha completa chamada Newkon® com vários plugues e tomadas industriais.

Por isso, vamos começar pelos tipos de tomadas industriais de embutir.

Em seguida, vamos explicar o segundo tipo de tomadas fixas de sobrepor.

E por último, vamos explicar os tipos de tomadas industriais móveis ou de acoplamento, confira abaixo.

Tipos de tomadas industriais de embutir

A tomada industrial de embutir é o tipo de tomada usada para a alimentação de instalações ou equipamentos elétricos fixos.

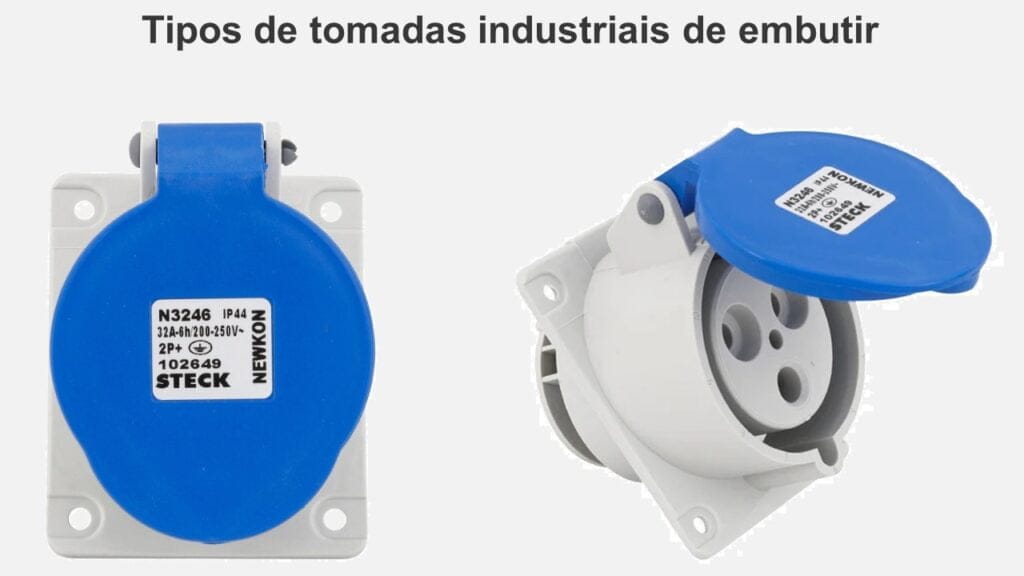

Na imagem abaixo é possível visualizar a tomada industrial de embutir N3246.

Tipos de tomadas industriais de embutir

Na imagem acima temos o modelo de três polos ou 2P+T de 32A 200/250V na cor azul da linha Newkon® da fabricante STECK.

Mas onde são usados esses tipos de tomadas industriais de embutir, é o que vamos descobrir agora.

Onde usar a tomada industrial de embutir

Geralmente, esse tipo de tomada é instalada em bancadas ou mesas, assim facilitando a ligação de máquinas móveis.

Mas esse tipo de tomada pode ser embutida em superfícies, placas, quadros de comandos elétricos, máquinas e outros.

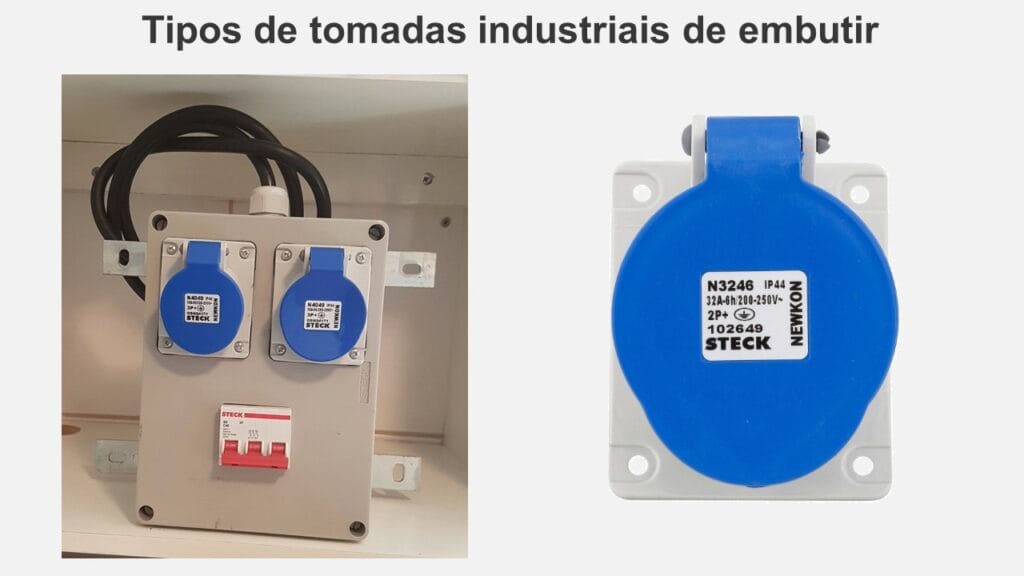

Na imagem abaixo é possível visualizar um exemplo de duas tomadas industriais N4049 de 16A com quatro polos ou 3P+T  200/250 embutidas em um quadro elétrico.

Tipos de tomadas industriais de embutir da STECK em um painel

Este tipo de tomada industrial possui conexão através dos plugues móveis.

E também garantindo a devida conexão elétrica e a proteção contra penetração de líquidos.

E também de corpos sólidos conforme especificação do seu índice de proteção IP, podendo ser IP44 ou IP67.

O segundo modelo é a tomada de embutir que somente a parte do encaixe para o plugue fica aparente.

Para instalar a tomada de embutir precisamos de base com um furo com o mesmo diâmetro da tomada.

E também vem com uma borracha de vedação e tem quatro furos para a fixação.

Mas existem vários tipos de tomadas industriais de embutir, é o que vamos conferir agora.

Modelos de tomadas industriais de embutir

Na prática, existem vários tipos de tomadas industriais de embutir para diversas necessidades.

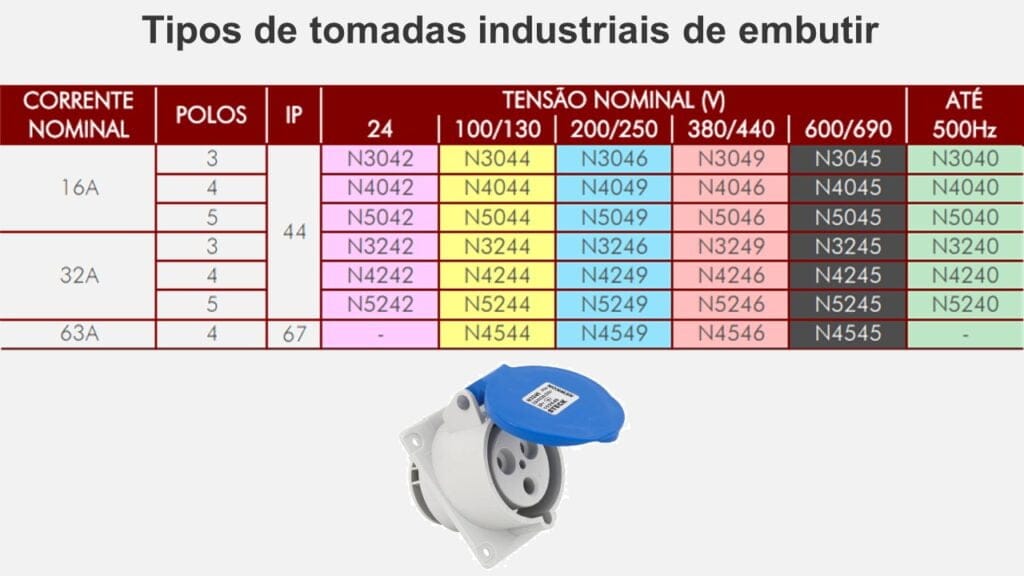

Na tabela abaixo é possível visualizar as características dos tipos de tomada industrial de embutir disponíveis no catálogo da fabricante STECK.

Tabela de tomadas industriais de embutir da STECK

Observe que os modelos variam conforme variam conforme a corrente nominal, a quantidade de polos e a tensão nominal.

Por exemplo, podemos citar o modelo N4049 que acabamos de mostrar acima embutido no quadro elétrico.

Neste caso, conforme a tabela acima, ela representa o modelo de plugue industrial de 3P+T de quatro pólos e corrente nominal de até 16A.

Além disso, este modelo trabalha com tensão nominal de 200/250V, possui a proteção IP44 e é identificado pela cor azul conforme a tabela acima.

Como funciona as dimensões da tomada industrial de embutir

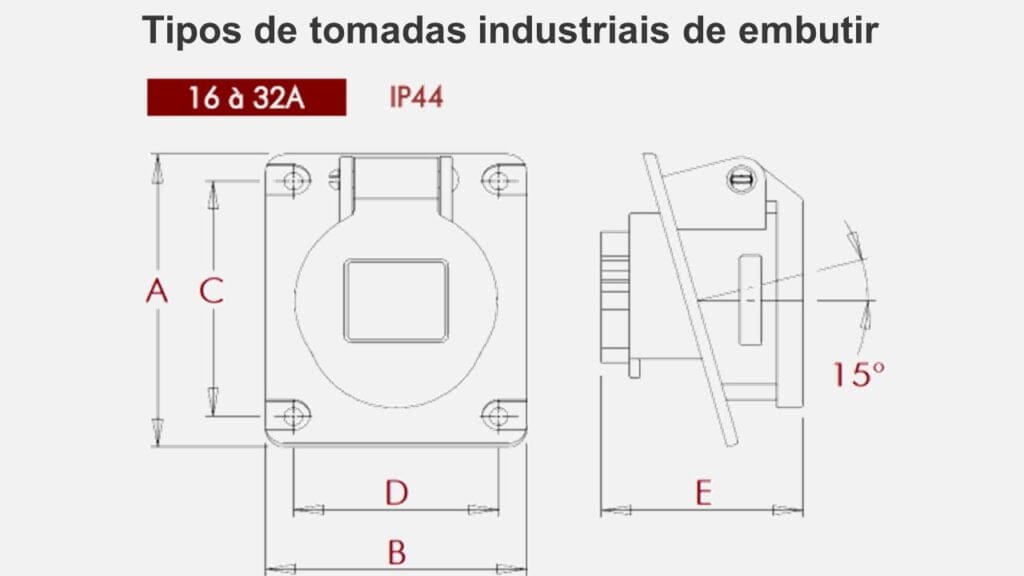

Na imagem abaixo é possível visualizar como funcionam as dimensões da tomada industrial de embutir da 1A à 32A da fabricante STECK.

dimensões das tomadas industriais de embutir de 16A a 32A da STECK

É importante destacar que essas tomadas industriais de embutir são usadas para a alimentação de instalações ou equipamentos elétricos fixos.

E isso significa que elas são instaladas e fixadas ou instaladas para facilitar a ligação com o equipamento.

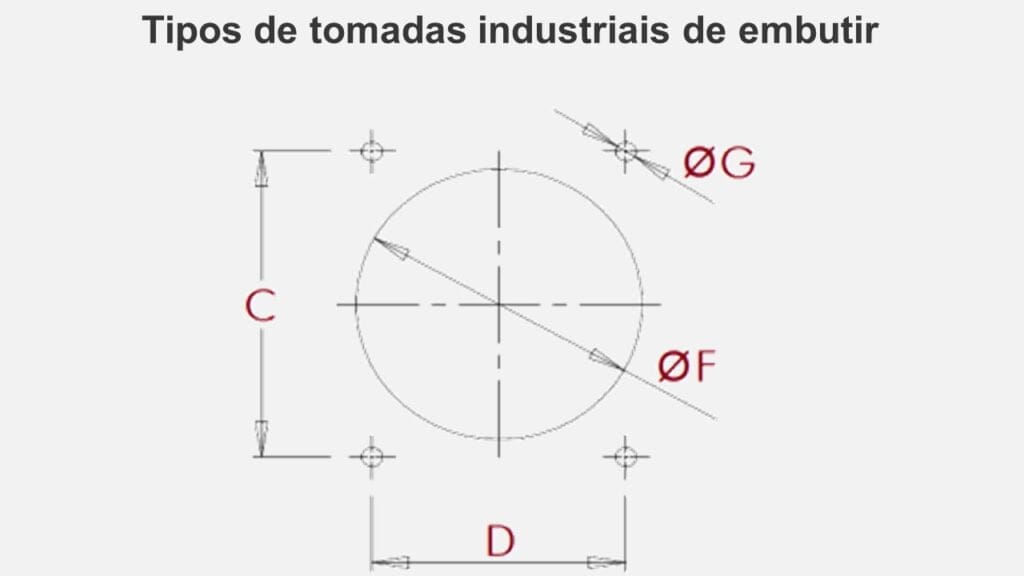

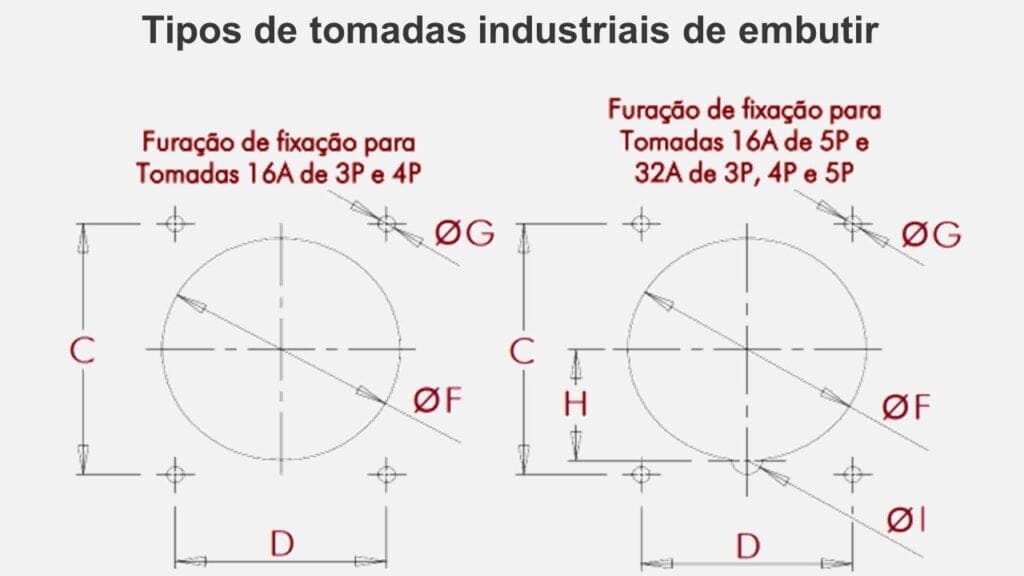

Por isso na imagem abaixo é possível visualizar os pontos de furação de fixação para tomadas de embutir de 16A de 3P e 4P.

E na imagem da direita temos os pontos de furação de fixação para as tomadas de embutir de 16A de 5P e para a tomada de 32A com 3P, 4P e 5P.

tomadas industriais de embutir de 16A a 32A da STECK

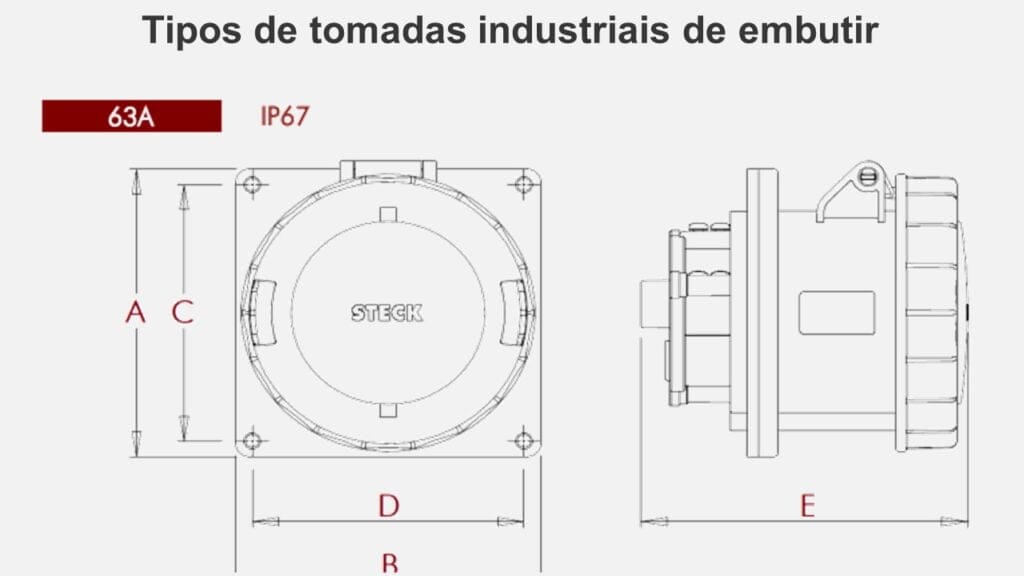

E na imagem abaixo é possível visualizar como funcionam as dimensões da tomada industrial de embutir da 63A da fabricante STECK.

dimensões das tomadas industriais de embutir de 63A da STECK

Além disso, na imagem abaixo é possível visualizar como funcionam as dimensões da tomada industrial de embutir da 63A da fabricante STECK.

tamanhos das tomadas industriais de embutir da STECK

Nas imagens acima nós podemos visualizar as dimensões sendo representadas por letras.

Agora vamos conferir a tabela de dimensões da tomada industrial de embutir disponibilizada pela fabricante, confira.

Tabela de dimensões da tomada industrial de embutir

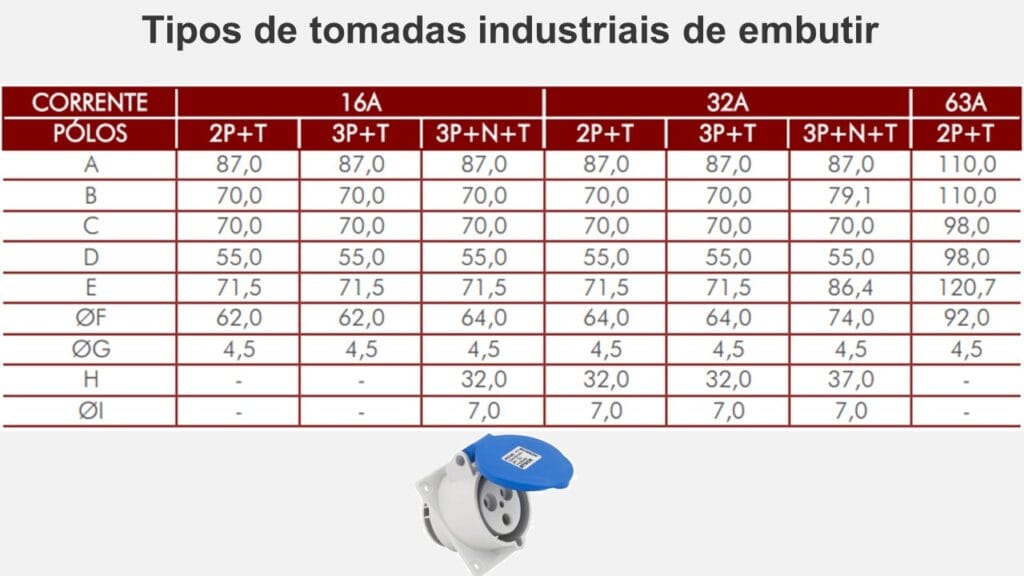

Na tabela abaixo é possível visualizar as dimensões de cada um dos tipos de tomadas industriais de embutir da fabricante STECK.

tabela com dimensões das tomadas industriais de embutir da STECK

Na tabela acima é possível visualizar as dimensões dos três tipos de tomadas industriais de embutir para 2P+T, 3P+T e 3P+N+T e para as correntes nominais de 16A, 32A e 63A.

Mas é importante destacar que os dados da tabela acima possui as dimensões aproximadas em em milímetros.

E que as demais dimensões de conexão são conforme a norma técnica do produto.

Agora o nosso próximo passo é conhecer os tipos de tomadas industriais de sobrepor, confira.

Tipos de tomadas industriais de sobrepor

A tomada industrial de sobrepor é o tipo de tomada usada para a alimentação de instalações ou equipamentos elétricos fixos através da conexão com plugues móveis.

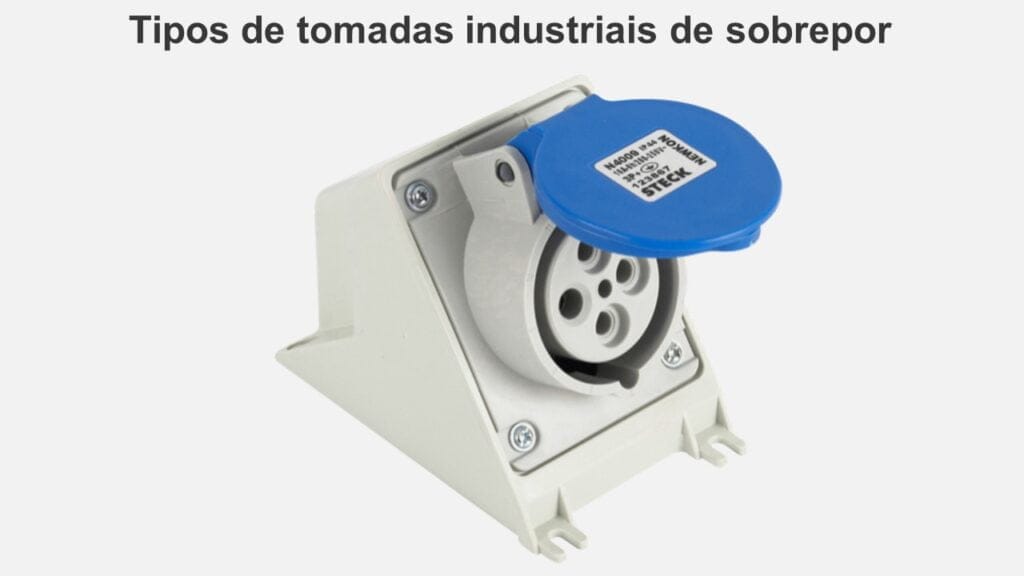

Na imagem abaixo é possível visualizar a tomada industrial de sobrepor N4009 de 16A 200/250V com quatro polos ou 3P+T na cor azul da linha Newkon® da fabricante STECK.

Tipos de tomadas industriais de sobrepor da STECK

Mas onde são usados esses tipos de tomadas industriais de sobrepor,  é o que vamos conferir agora.

Onde usar a tomada industrial de sobrepor

Esse tipo de tomada industrial de sobrepor possibilita que a tomada seja fixada na parede ou em uma estrutura.

Neste caso, a maior parte da tomada fica exposta na parede com todo o corpo aparente bem visível.

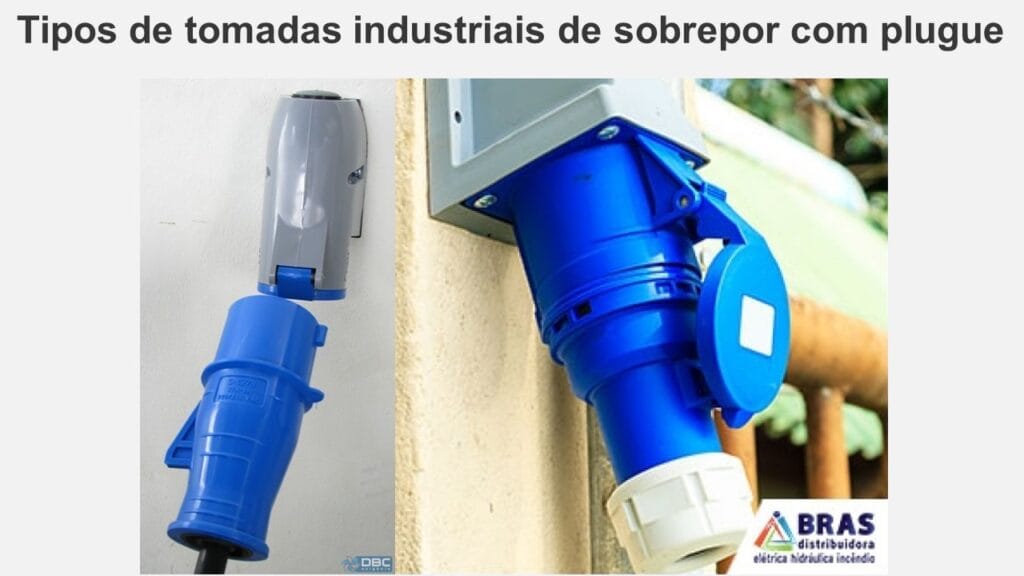

Na imagem abaixo é possível visualizar um exemplo de tomadas industriais de sobrepor instaladas na parede, confira.

Exemplo de tomadas industriais de sobrepor da STECK

Além de ser fixada em paredes, ela também pode ser fixada em superfícies, placas, quadros de comandos elétricos, máquinas e outros.

E ela também garante uma conexão elétrica segura e a proteção contra a penetração de líquidos e corpos sólidos.

Neste caso, conforme especificação do seu índice de proteção IP que pode ser IP44 ou IP67

Mas existem vários modelos de tomadas industriais de sobrepor, é o que vamos conferir agora.

Tipos de tomadas industriais de sobrepor

Na prática, existem vários tipos de tomadas industriais de sobrepor para diversas necessidades.

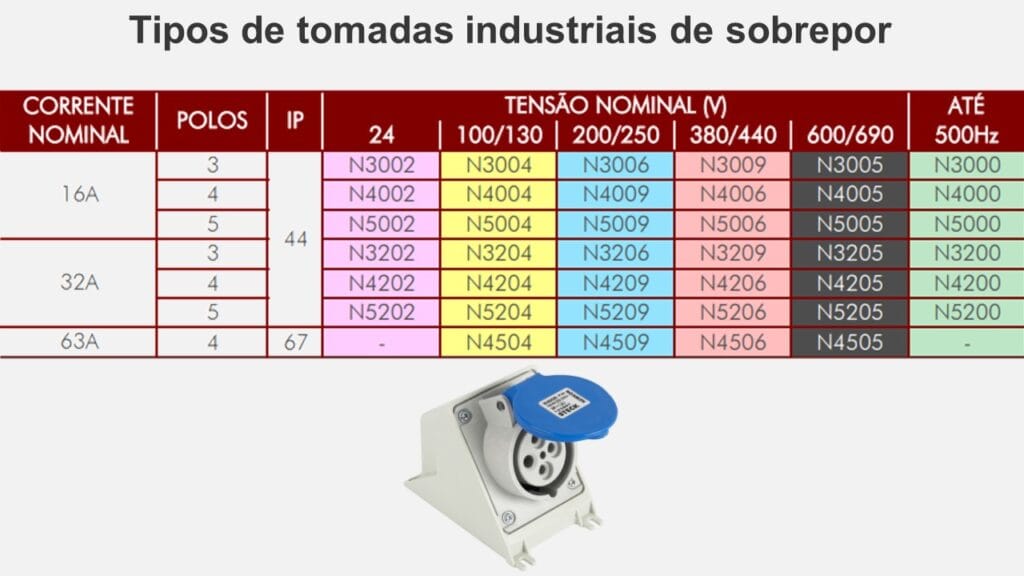

Na tabela abaixo é possível visualizar as características dos tipos de tomada industrial de sobrepor disponíveis no catálogo da fabricante STECK.

Tabela de tomadas industriais de sobrepor da STECK

Observe que na imagem acima é possível encontrar vários modelos de tomadas de sobrepor que variam conforme a corrente nominal, a quantidade de polos, a tensão nominal e sua proteção.

Por exemplo, podemos citar novamente o modelo N4009 que mostramos acima.

Neste caso, conforme a tabela do fabricante este modelo representa a tomada industrial de 16A com quatro polos ou 3P+T.

Além disso, ele trabalha com tensão nominal de 200/250V, possui a proteção IP44 e é identificado pela cor azul conforme a tabela acima.

Mas como funciona a tomada industrial de embutir, é o que vamos conferir agora.

Como funciona as dimensões da tomada industrial de sobrepor

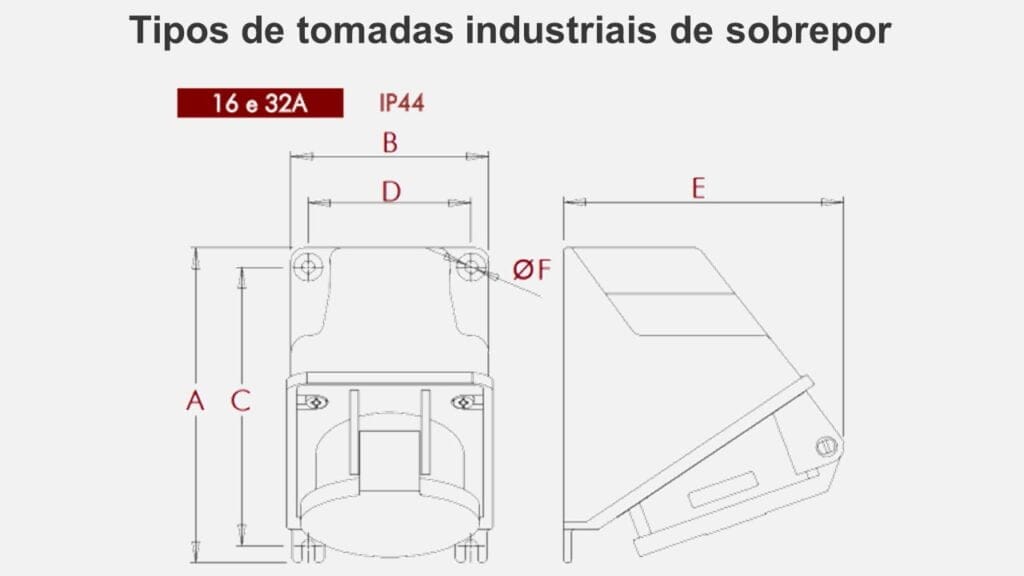

Na imagem abaixo é possível visualizar como funcionam as dimensões da tomada industrial de embutir de 16A e 32A da fabricante STECK.

Tipos de tomadas industriais de sobrepor de 16A a 32A da STECK

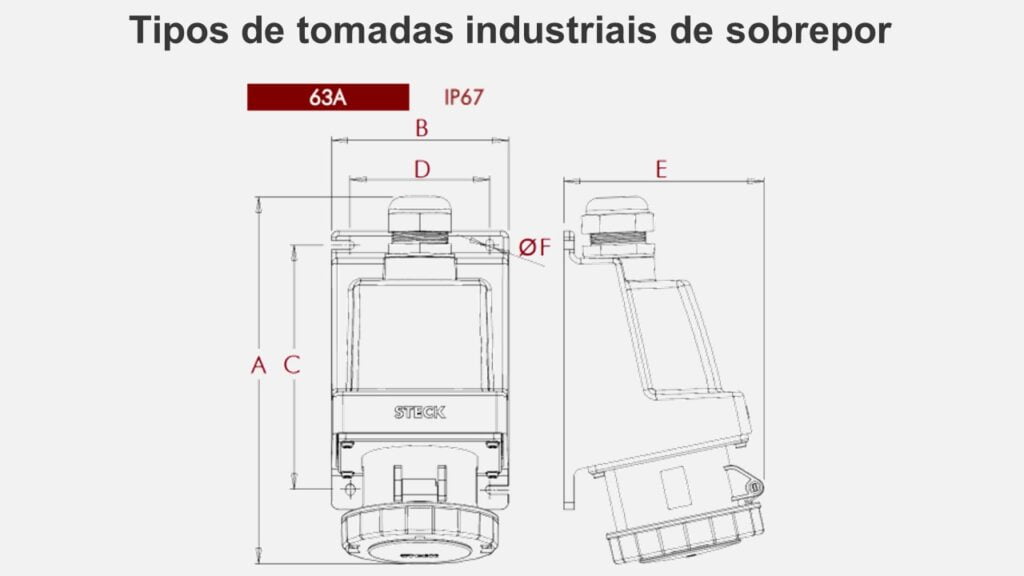

E na imagem abaixo é possível visualizar como funcionam as dimensões da tomada industrial de embutir de 63 da fabricante STECK.

Tipos de tomadas industriais de sobrepor de 63A da STECK

Agora vamos conferir a tabela de dimensões da tomada industrial de embutir disponibilizada pela fabricante, confira.

Tabela de dimensões

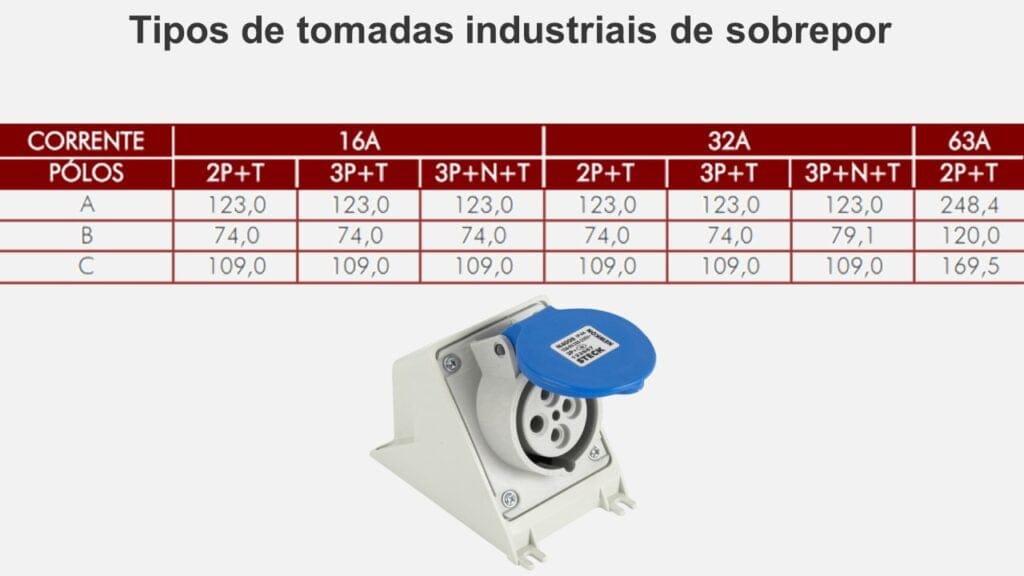

Na tabela abaixo é possível visualizar as dimensões de cada um dos tipos de tomadas industriais de sobrepor da fabricante STECK.

tamanho de tomadas industriais de sobrepor da STECK

Na tabela acima é possível visualizar as dimensões dos três tipos de tomadas industriais de sobrepor para 2P+T, 3P+T e 3P+N+T e para as correntes nominais de 16A, 32A e 63A.

Mas é importante destacar que os dados da tabela acima possui as dimensões aproximadas em em milímetros.

E que as demais dimensões de conexão são conforme a norma técnica do produto.

Mas é importante destacar que as tomadas industriais acima são tomadas fixas.

Neste caso, também existem as tomadas móveis, confira abaixo.

Agora o nosso próximo passo é explicar os tipos de tomadas industriais de acoplamento, confira abaixo.

Tipos de tomadas móveis

A tomada industrial de acoplamento ou tomada móvel, é o tipo de tomada usada para a alimentação de instalações ou equipamentos elétricos por meio de cabos.

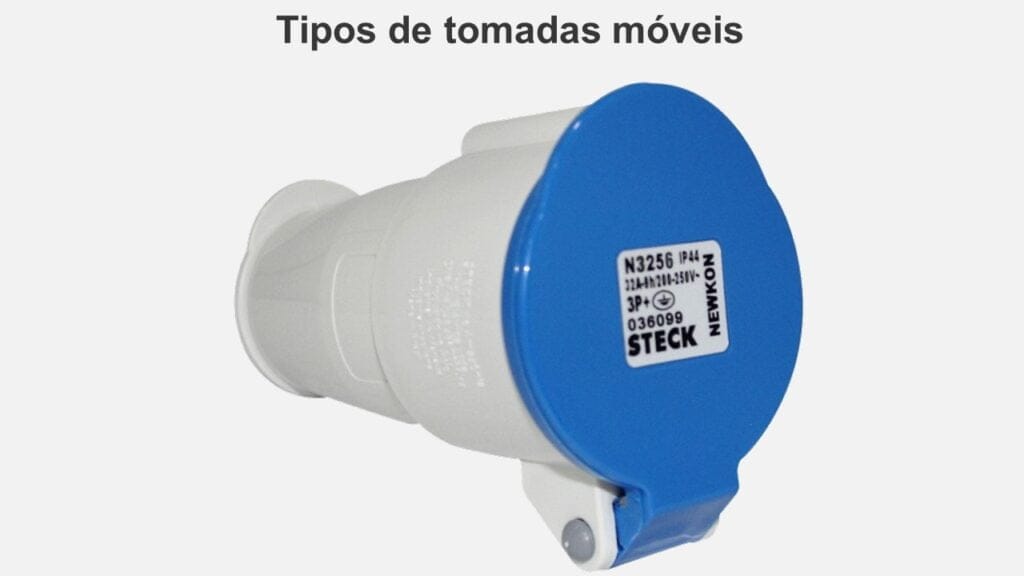

Na imagem abaixo é possível visualizar uma tomada industrial de acoplamento 2P+T de 32A 200/250V N3256 na cor azul da fabricante STECK.

Tipos de tomadas industriais móveis da STECK

Na prática, esse tipo de tomada não possui fixação em paredes ou estruturas como as tomadas citadas acima.

E ela pode ser usada para a criação de extensões industriais.

Neste caso, a sua conexão acontece através de plugues e plugues fixos de embutir ou sobrepor.

Isso garante uma conexão elétrica segura e a proteção contra penetração de líquidos e corpos sólidos conforme especificação do seu índice de proteção IP44.

Mas existem vários tipos de tomadas industriais de acoplamento, é o que vamos conferir agora.

Tipos de tomada móveis

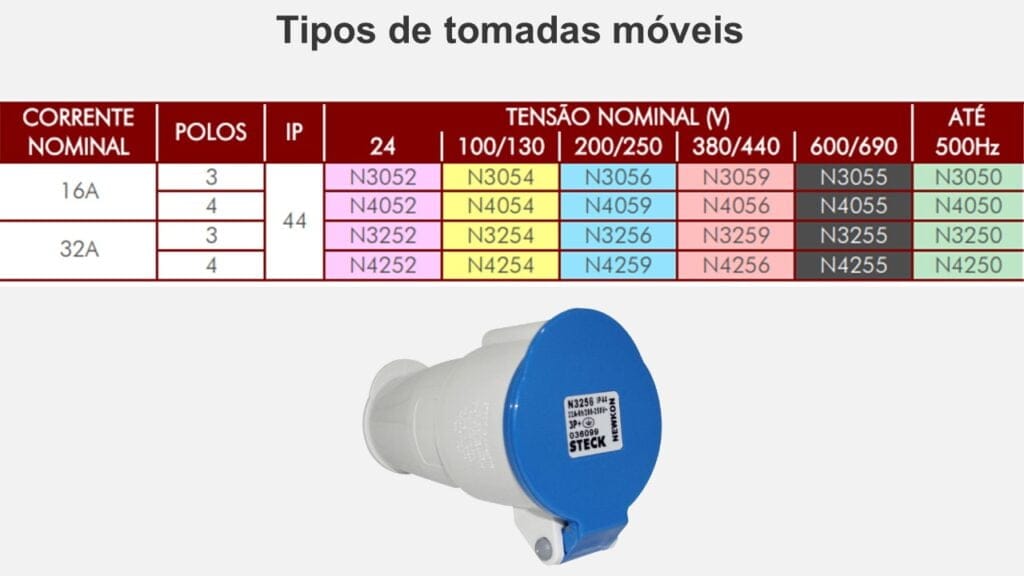

Na tabela abaixo é possível visualizar os tipos de tomadas móveis no catálogo da fabricante STECK.

Tabela de tomadas industriais móveis da STECK

Observe que na imagem acima é possível encontrar vários modelos de tomadas móveis que variam conforme a corrente nominal, a quantidade de polos, a tensão nominal e sua proteção.

Por exemplo, podemos citar novamente a tomada móvel N3256 que mostramos acima.

Neste caso, conforme a tabela do fabricante este modelo representa uma tomada móvel de 32A com três polos.

Além disso, ele trabalha com tensão nominal de 200/250V, possui a proteção IP44 e é identificado pela cor azul conforme a tabela acima.

Mas como funciona a tomada móvel, é o que vamos conferir agora.

Como funciona as tomadas móveis

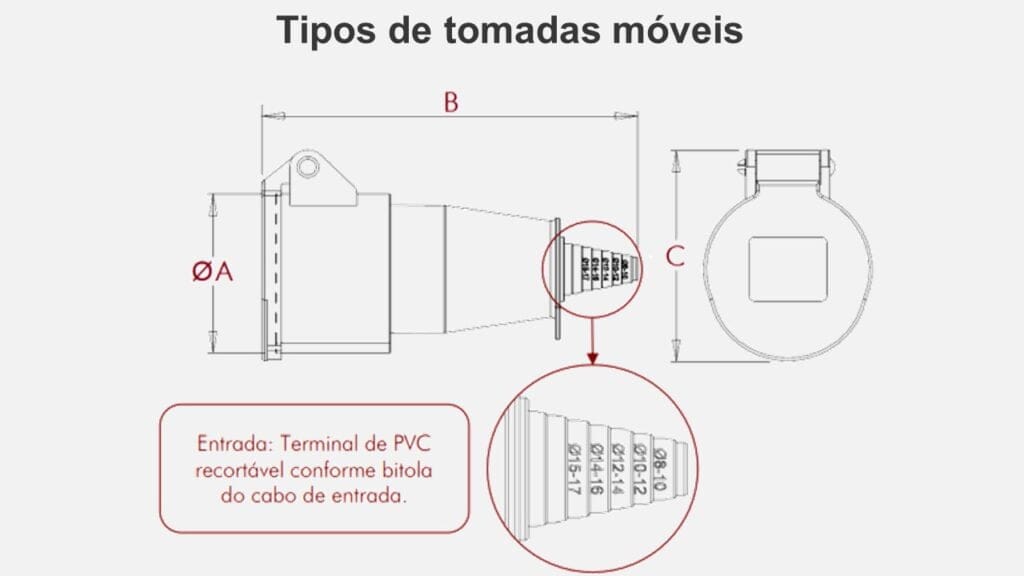

Na imagem abaixo é possível visualizar como funcionam as tomadas industriais de acoplamento e suas dimensões.

Como funciona os tipos de tomadas móveis da STECK

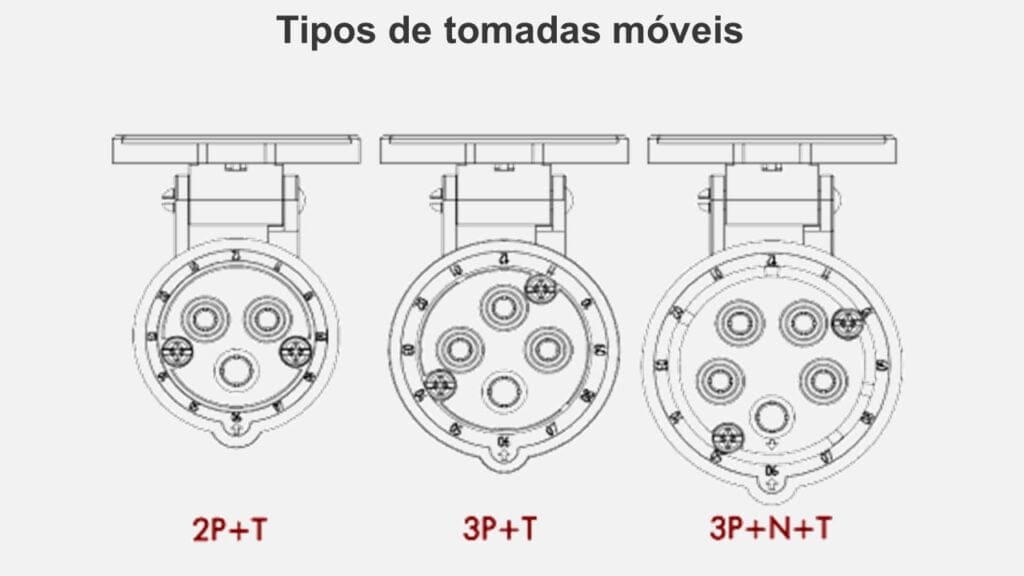

Além disso, as tomadas móveis que citamos acima podem ser encontradas com três ou quatro pólos e possui a aparência abaixo.

Como funciona os tipos de tomadas industriais móveis da STECK

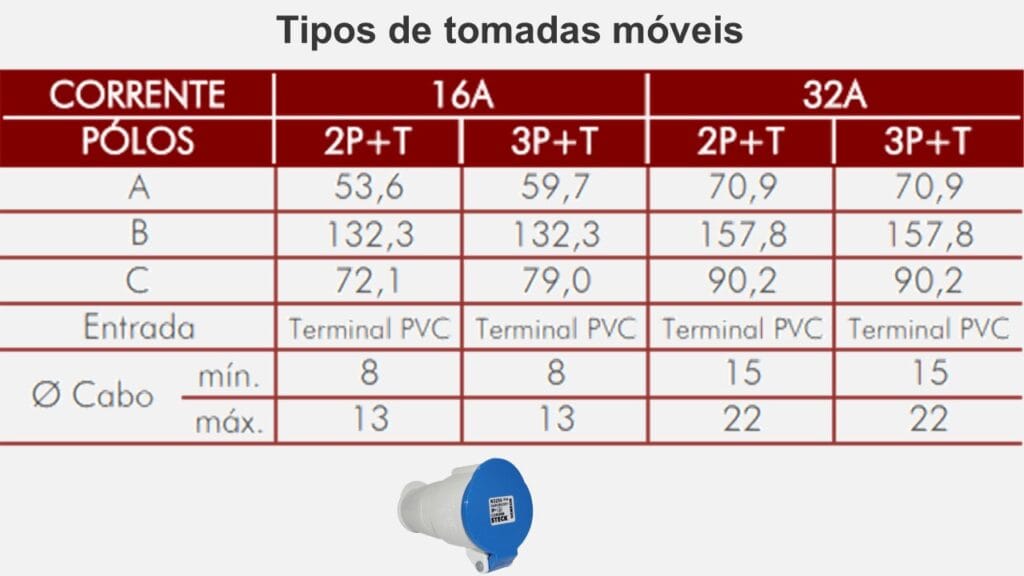

E na tabela abaixo é possível visualizar as dimensões de cada um dos tipos de tomadas industriais de acoplamento da fabricante STECK.

Tabela de dimensões das tomadas móveis

É importante destacar que os dados da tabela abaixo possuem as dimensões aproximadas em em milímetros.

Tamanho dos tipos de tomadas móveis da STECK

Além disso, as demais dimensões de conexão são conforme a norma técnica do produto.

Mas antes de finalizar este artigo que explica os tipos de tomadas industriais, vamos conferir também os tipos tipos de plugues industriais para as tomadas de acoplamento, confira.

Tipos de plugue móvel

Os Plugues da linha Newkon® são produtos que permitem a alimentação de instalações ou equipamentos elétricos por meio de cabos.

Neste caso, é importante destacar que o plugue móvel é a parte que fica ligado ao aparelho ou máquina.

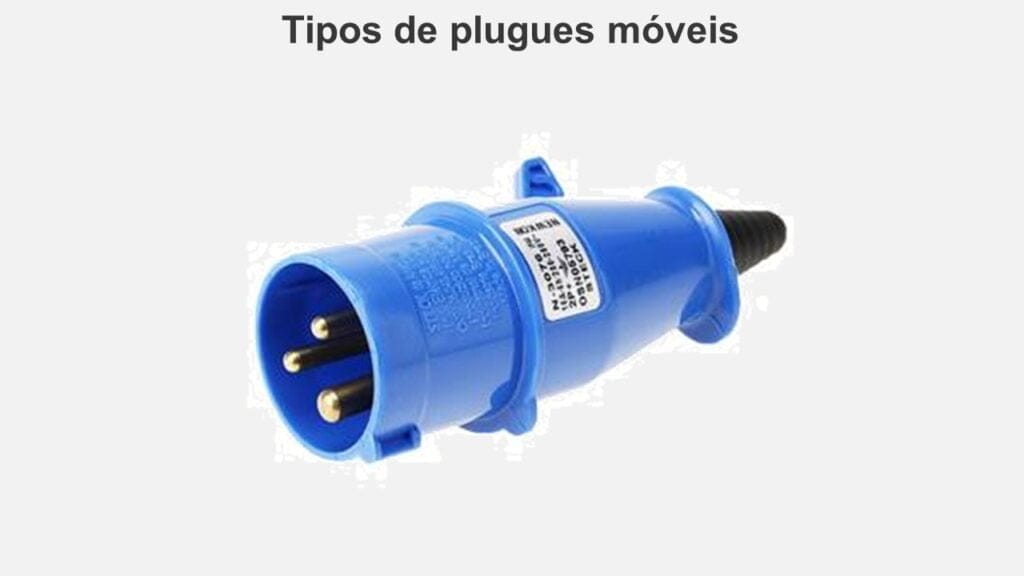

Na imagem abaixo é possível visualizar um plugue industrial de acoplamento 2P+T de 16A 220/250V N3076 na cor azul da fabricante STECK.

Tipos de plugues móveis da STECK

Observe que a conexão é feita através de acopladores ou tomadas móveis e tomadas fixas de embutir ou sobrepor como dissemos acima.

Por isso, existem também vários tipos de plugues móveis, que vamos conferir abaixo.

Tipos de plugues móveis

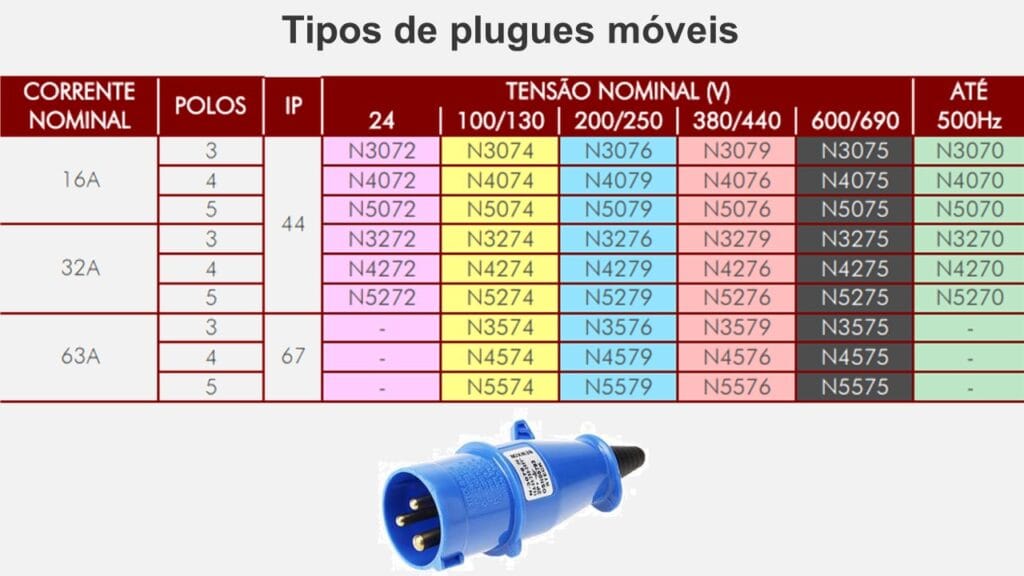

Na tabela abaixo é possível visualizar as características dos tipos de plugue móvel disponíveis no catálogo da fabricante STECK.

Tabela de plugues móveis da STECK

Observe que na imagem acima é possível encontrar vários modelos de plugues que variam conforme a corrente nominal, a quantidade de polos e a tensão nominal e a sua proteção.

Por exemplo, o modelo N3076 é o modelo de plugue industrial de 2P+T de três polos de  para corrente nominal de até 16A.

Além disso, ele trabalha com tensão nominal de 200/250V, possui a proteção IP44 e é identificado pela cor azul conforme a tabela acima.

Mas como funciona o plugue móvel, é o que vamos conferir agora.

Como funciona o plugue móvel

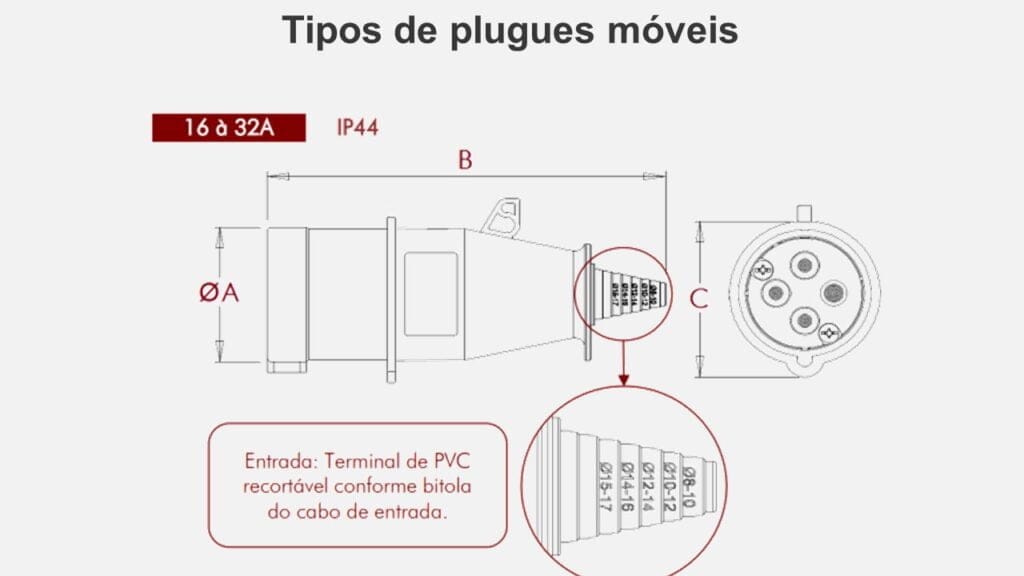

Na imagem abaixo é possível visualizar como funcionam as dimensões do plugue móvel de 16A a 32A da fabricante STECK.

Tipos de plugues móveis de 16A a 32A da STECK

E na imagem abaixo é possível visualizar como funciona as dimensões do plugue móvel de 63A da fabricante STECK.

Plugue com cabo prensa

É importante destacar que tanto plugue móvel quanto a tomada de acoplamento, já vem com prensa cabo no plugue e tomada que deixa o cabo muito bem preso.

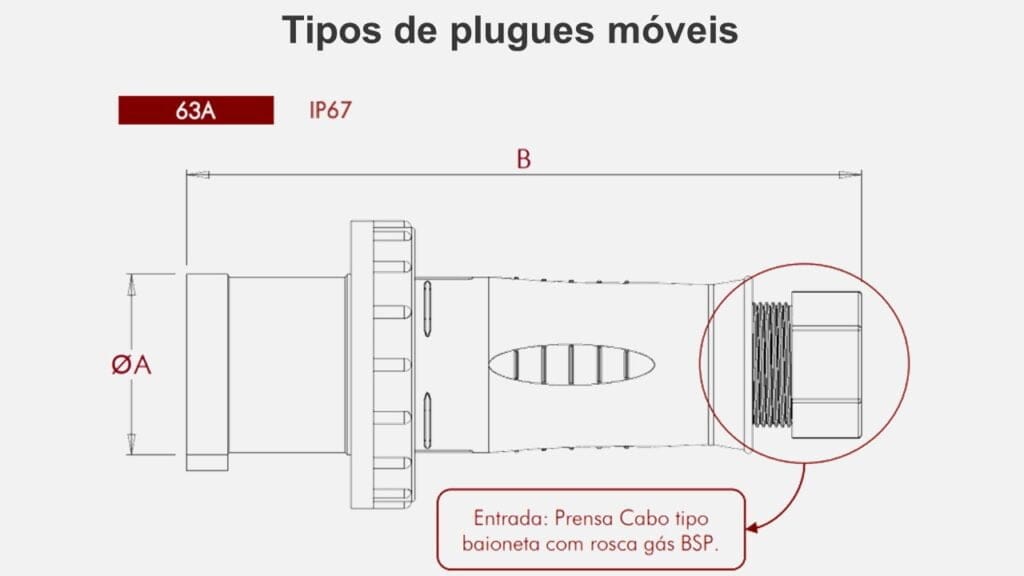

Na imagem abaixo é possível visualizar um plugue de 63A da STECK com entrada ou prensa cabo tipo baioneta com rosca gás BSP.

Tipos de plugues móveis de 63A da STECK

Neste caso, para prender os cabos basta encaixar o cabo no prensa cabo e girar o prensa cabo no sentido horário.

E o cabo ficará preso oferecendo mais segurança, e para soltar basta girar no sentido anti-horário.

Agora vamos conferir a tabela de dimensões da tomada industrial de embutir disponibilizada pela fabricante, confira.

Tabela da plugues móveis

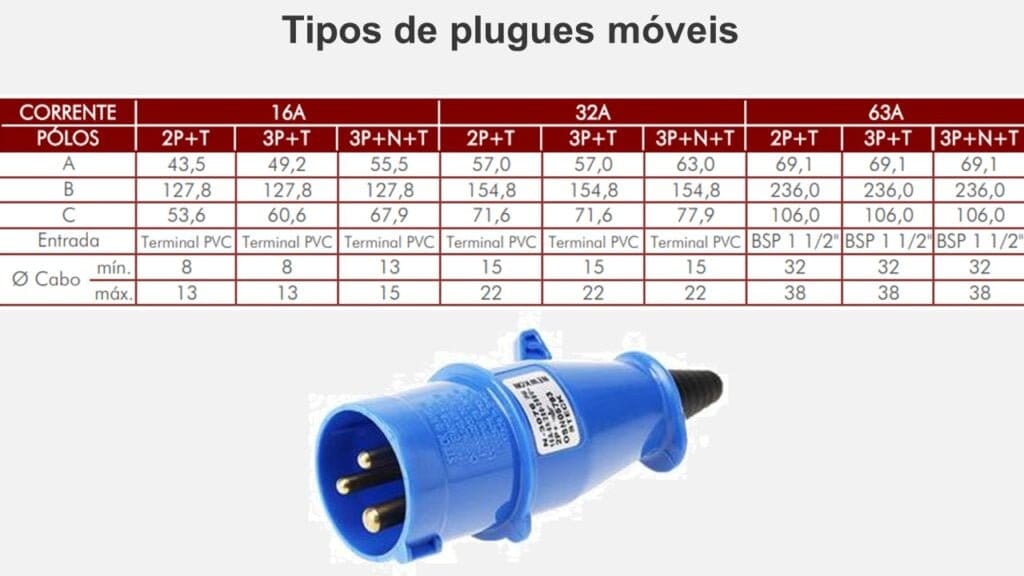

Na tabela abaixo é possível visualizar as dimensões de cada um dos plugues móveis das tomadas industriais da fabricante STECK.

tamanhos dos plugues móveis da STECK

Na tabela acima é possível visualizar as dimensões dos plugues móveis para tomadas de 2P+T, 3P+T e 3P+N+T com correntes nominais de 16A, 32A e 63A.

Mas é importante destacar que os dados da tabela acima possui as dimensões aproximadas em em milímetros.

E que as demais dimensões de conexão são conforme a norma técnica do produto.
