Você sabe como calcular associação mista de resistores?

Neste artigo, você vai descobrir na prática como calcular a resistência equivalente em uma associação mista de resistores.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que saibam como calcular a associação mista de resistores.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

Como calcular associação mista de resistores

Para calcular o valor das resistência equivalente em uma associação de resistores mistas,  nós vamos usar o exemplo abaixo.

Mas qual seria o valor da resistência equivalente do exemplo de associação de resistores abaixo, é o que vamos conferir agora.

Associação mista com três resistores

Na imagem abaixo é possível visualizar um exemplo de associações mista com três resistores, confira.

O que é associação mista de resistores e qual a resistência equivalente

Na imagem acima temos o resistor R1 de 150Ω que está em paralelo com o resistor R2 de 330Ω.

E em seguida, temos o resistor R3 de 470Ω que está em série.

Mas antes de calcular a resistência equivalente desse circuito, é importante ler a seguinte orientação abaixo, confira.

Orientação sobre como calcular associação mista de resistores

Neste caso, para facilitar o cálculo a orientação é calcular primeiro as resistências equivalentes em paralelo.

E em seguida somar o valor dessas resistências com o valor das resistências em série,

Por isso, o nosso primeiro passo será calcular o valor da resistência equivalente dos resistores em paralelo, confira abaixo.

Como calcular associação mista de resistores em paralelo

Para calcular a resistência equivalente de uma associação resistores em paralelo com apenas dois resistores vamos usar a fórmula abaixo.

  • Req = (R1 * R2) / (R1 + R2)

A fórmula pode ser usada para calcular a resistência equivalente a cada dois resistores em paralelo.

Confira abaixo qual será o valor da resistência equivalente entre o resistor R1 e o resistor R2.

  • Req = (R1 * R2) / (R1 + R2)
  • Req = (150 * 330) / (150 + 330)
  • Req = 49500 / 480
  • Req = 103,125 Ω

Na fórmula acima é possível visualizar que foi realizada a multiplicação das resistências e em seguida dividimos esse valor pela soma das mesmas resistências.

Isso significa que o valor da resistência equivalente acima será de 103,125 Ω.

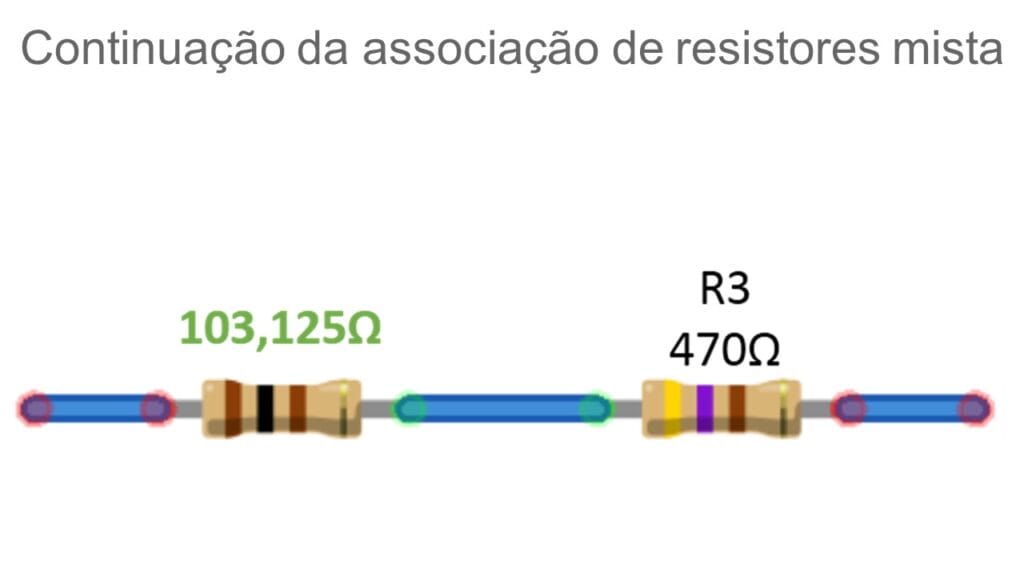

E na imagem abaixo é possível visualizar a resistência equivalente dos resistores R1 e R2 em série com o resistor R3, confira abaixo.

Como calcular associação mista de resistores

E como o nosso objetivo é descobrir o valor da resistência equivalente de todo esse circuito, então basta realizar o cálculo desse circuito em série.

Como calcular associação mista de resistores em série

Para calcular a resistência equivalente de uma associação resistores em série, basta somar os valores das resistências conforme a fórmula abaixo.

  • Req = R1 + R2 + R3… +Rn
  • Req = 103,125 + 470
  • Req = 573,125Ω.

No cálculo acima, nós fizemos a soma da resistência equivalente entre R1 e R2 que é de 103,125Ω.

E em seguida somamos com o valor do resistor R3 que é de 470Ω.

Isso significa que o valor da resistência equivalente de todo esse circuito será de 573,125 Ω, conforme a imagem abaixo.

O que é associação mista de resistores e qual a resistência equivalente

Neste caso, se usarmos o multímetro para medirmos a resistência equivalente nos pontos A e B do circuito com associação mista do circuito.

Então, teremos como resultado uma resistência elétrica igual a 573,125Ω.

Mas antes de finalizar este artigo que ensina como calcular a associação mista de resistores, leia essa recomendação abaixo.

Mais informações sobre como calcular associação mista de resistores

Nós já fizemos um artigo completo explicando passo a passo os três tipos de associações de resistores.

Além disso, nós também ensinamos como calcular resistência equivalente na associação de resistores em série.

E também sobre a associação de resistores em paralelo e a associação mista de resistores.

Por isso, se você tiver interesse, então você pode acessar o artigo acima para saber mais.
