O que é associação de resistor em paralelo

Mardey Costa
Escrito por Mardey Costa em 05/07/2022
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe o que é associação de resistor em paralelo?

Neste artigo, você vai descobrir o que é associação de resistores em paralelo, para que serve e como calcular a resistência equivalente.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo. Nele você vai aprender sobre:

E se você gostou do que vem por aí, então não deixe de compartilhar este artigo com seus amigos nas redes sociais, para que saibam o que é associação de resistor em paralelo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é associação de resistor em paralelo na prática

A associação de resistor em paralelo acontece quando interligamos os terminais dos resistores entre si.

Neste caso, é necessário no mínimo dois resistores para serem conectados em paralelo.

O que é bem diferente da associação em série quando a corrente elétrica dos resistores percorre apenas um caminho.

Mas para que serve a associação de resistor em paralelo, é o que vamos explicar agora.

Para que serve a associação de resistor em paralelo

Quando um dos resistores da associação em paralelo queima, a corrente elétrica que circula nos demais componentes do circuito não é alterada.

Isso acontece porque na associação em paralelo, a corrente elétrica é dividida e percorre vários caminhos diferentes.

E no final todas estas correntes elétricas irão se unir na saída em um único nó.

Além disso, na associação de resistor em paralelo, o valor da resistência equivalente sempre será menos que a resistência de qualquer um dos resistores envolvidos.

Mas onde é usado esse tipo de associação de resistor em paralelo, é o que vamos explicar agora.

Onde é usado a associação de resistor em paralelo

Um bom exemplo desse tipo de associação de resistor em paralelo é o caso das instalações elétricas residenciais.

Geralmente em uma instalação elétrica residencial é necessário que todos os aparelhos elétricos operem sob a mesma tensão elétrica.

No entanto, quanto maior for o número de aparelhos ligados em série, menor deverá ser a corrente que atravessa cada um.

Na prática, os circuitos elétricos residenciais e de iluminação pública são todos em paralelo.

Mas como funciona a associação de resistor em paralelo, é o que vamos entender agora.

Como funciona a associação de resistor em paralelo

Para entender como funciona a associação de resistor em paralelo, vamos conferir as imagens abaixo.

Neste caso, vamos considerar uma associação de resistores em paralelo com apenas dois resistores, confira.

Associação de resistor em paralelo com dois resistores

Na imagem abaixo é possível visualizar um exemplo de associação de resistor em paralelo com dois resistores, confira.

Associação de resistor em paralelo com dois resistores

Observe que na imagem acima temos o resistor R1 de 39Ω que está em paralelo com o resistor R2 de 56Ω.

Neste caso, é importante destacar que a corrente elétrica deve chegar do ponto A, passar pelos resistores e depois chegar até o ponto B.

Mas durante esse percurso ela será dividida, e irá passar pelos resistores R1 e R2.

E a maior parte dessa corrente elétrica irá passar pelo resistor R1 por esse ter um valor menor de resistência, e voltarão a se unir no ponto B.

Mas como funciona a associação de resistor em paralelo com três resistores, é o que vamos conferir agora.

Associação de resistor em paralelo com três resistores

Na imagem abaixo temos outro exemplo de associação de resistor em paralelo com três resistores, confira.

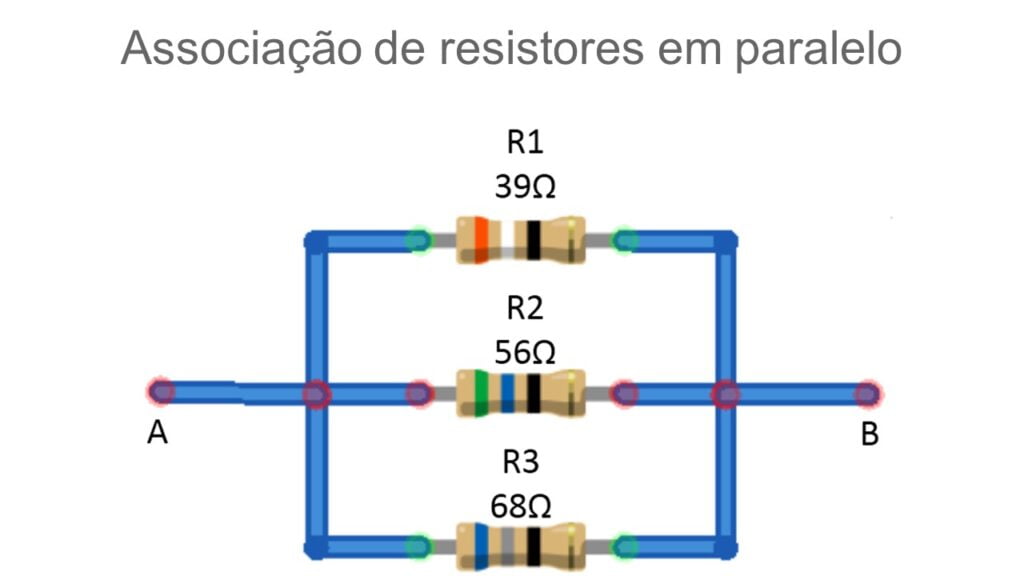

Associação de resistor em paralelo com três resistores

Observe que na imagem acima temos o resistor R1 de 39Ω que está em paralelo com o resistor R2 de 56Ω que também está em paralelo com o resistor R3 de 68Ω.

E como dissemos acima, é possível observar que a corrente elétrica deve chegar do ponto A até o ponto B.

Mas ela será dividida nesse caminho e irá passar pelos resistores R1 e R2 e o resistor R3.

E a maior parte dessa corrente elétrica irá passar pelo resistor R1 por esse ter um valor menor de resistência, e voltarão a se unir no ponto B.

Mas então como funciona a associação de resistor em paralelo com quatro resistores, é o que vamos conferir agora.

Associação de resistor em paralelo com quatro resistores

Na imagem abaixo é possível visualizar um exemplo de associações de resistores em paralelo com quatro resistores..

Associação de resistor em paralelo com quatro resistores

Observe que na imagem acima temos o resistor R1 de 680Ω que está em paralelo com o resistor R2 de 350Ω.

E em seguida o resistor R3 de 220Ω que está em paralelo com os resistores R1, R2 e o resistor R4 de 820Ω.

Isso significa que a corrente será dividida por quatro caminhos diferentes, e no final irão se encontrar no ponto B.

Mas então como calcular a resistência equivalente de uma associação de resistor em paralelo, é o que vamos entender agora.

Como calcular a associação de resistor em paralelo

É importante destacar que nós já fizemos um artigo completo explicando os três tipos de associações de resistores.

Além disso, nós também ensinamos como calcular resistência equivalente na associação de resistores em série, a associação de resistores em paralelo e a associação mista de resistores.

Por isso, se você tiver interesse em como calcular a associação de resistor em paralelo, então você pode acessar o artigo acima para saber mais.
