Você sabe o que é partida direta com reversão?

Neste artigo, você vai descobrir o que é partida direta com reversão, para que ela serve, como funciona e onde é usada na prática.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, conheça nossos 3 cursos com certificado reconhecido e descubra porque 2000 alunos tiveram resultados.

Curso de Projeto Elétrico na Prática

Curso de projeto elétrico na prática com engenheiro eletricista Anderson Campos

Acesse o botão verde abaixo e descubra finalmente como elaborar projetos elétricos da teoria a prática.

Curso de Eletricista Instalador

Curso de eletricista instalador com Ricardo Serpa

Acesse o botão verde abaixo para descobrir como se tornar ser um eletricista instalador muito bem remunerado.

Curso de Comandos Elétricos

Curso de comandos elétricos com Jair Maciel dos Santos

Acesse o botão verde abaixo para descobrir como fazer montagem e manutenção de comandos elétricos industriais e sistemas automatizados.

Escolha um dos cursos acima para saber mais e faça a sua inscrição hoje com até 50% desconto em 12x no cartão, PIX ou boleto a vista e ainda ganhe bônus exclusivos.

O que é partida direta com reversão

A partida direta com reversão é o tipo de partida necessária para algumas aplicações.

Neste caso, estamos falando de determinadas aplicações que exigem que o motor gire em algum momento no sentido horário e em outro no sentido anti-horário.

Mas então para que serve a partida direta com reversão, é o que vamos explicar agora.

Para que serve a partida direta com reversão

A partida direta com reversão serve como uma técnica aplicada em máquinas elétricas para aumentar o seu desempenho máximo.

Neste caso, é importante destacar que os motores elétricos trifásicos permitem que sua rotação seja invertida sem nenhum problema.

Por isso, esse tipo de partida pode ser usado em máquinas que partem em vazio ou com carga, e permitindo a inversão do sentido de rotação.

Mas desde de que sejam analisados e calculados os devidos cuidados para esse tipo de partida.

Mas onde é usado esse tipo de partida direta com reversão, é o que vamos descobrir agora.

Onde usar a partida direta com reversão

No geral, este tipo de partida direta com reversão é muito comum em máquinas que são equipadas com motores elétricos trifásicos.

E que precisam realizar movimentos para cima e para baixo, para esquerda e para direita, para frente e para trás.

Neste caso, eles devem possuir circuitos de reversão, sejam eles automáticos ou manuais.

Na prática, este tipo de partida também é recomendado para motores de baixa potência com capacidade máxima de 7,5/10 CV.

Neste caso, também podemos citar alguns exemplos comuns como é o caso dos motores de piscinas.

E também podemos citar o exemplo de aplicações como em motores de portões em residências e estacionamentos.

De maneira geral, qualquer motor de baixa potência pode ser aplicado pela partida de motor com reversão.

Mas então porque usar a partida direta com reversão, é o que vamos entender agora.

Porque a partida direta com reversão é usada

Antes de explicar porque usar a partida direta com reversão, é importante destacar que existem vários tipos de partida de motores.

E neste caso, cada um desses tipos de partidas possuem suas próprias características e devem escolhidas conforme o tipo da aplicação.

Neste caso, a partida direta com reversão  possui uma maior facilidade de comando e execução do motor.

Além disso, esse tipo de partida possui componentes de acionamento de baixo custo, com um funcionamento mais simples e com baixa manutenção.

No geral, ele possui um alto torque na ponta do eixo, ou seja, potência máxima.

Mas um destaque importante também é a sua possibilidade de executar a inversão de rotação do motor quando necessário de forma rápida e segura.

E outro detalhe importante é que esse tipo de partida permite a partida no motor com carga, mas desde que seja respeitado o seu torque e fator de serviço.

Mas também é importante lembrar que esse tipo de partida direta com reversão possui algumas desvantagens, confira abaixo.

Desvantagens da partida direta com reversão

É muito importante destacar que esse tipo de partida também possui uma alta corrente de partida no momento do acionamento.

Neste caso, estamos falando de uma corrente elétrica que pode ser de cinco ou até nove vezes da corrente nominal.

Outra desvantagem desse tipo de partida é que ele também apresenta algumas limitações quanto à potência dos motores nos quais serão realizadas às partidas diretas.

Além disso, serão necessários dispositivos de acionamento que sejam mais robustos.

E por último, a recomendação é que nos casos de motores com alta carga e alta potência.

Será necessário que a reversão de um sentido para o outro tenha um intervalo.

Sendo que esse intervalo é muito importante para reduzir ou diminuir o “coice” da inversão do motor.

Mas como funciona a partida direta com reversão na prática, é o que vamos entender agora.

Como funciona a partida direta com reversão

A partida direta com reversão consiste em aplicar ao motor elétrico 100% da tensão necessária para que ele funcione com potência total.

Na prática, esse tipo de partida fornece ao operador a opção de realizar a inversão de rotação do motor quando desejado.

Confira abaixo um exemplo de diagrama da partida direta com reversão.

Diagrama da partida direta com reversão

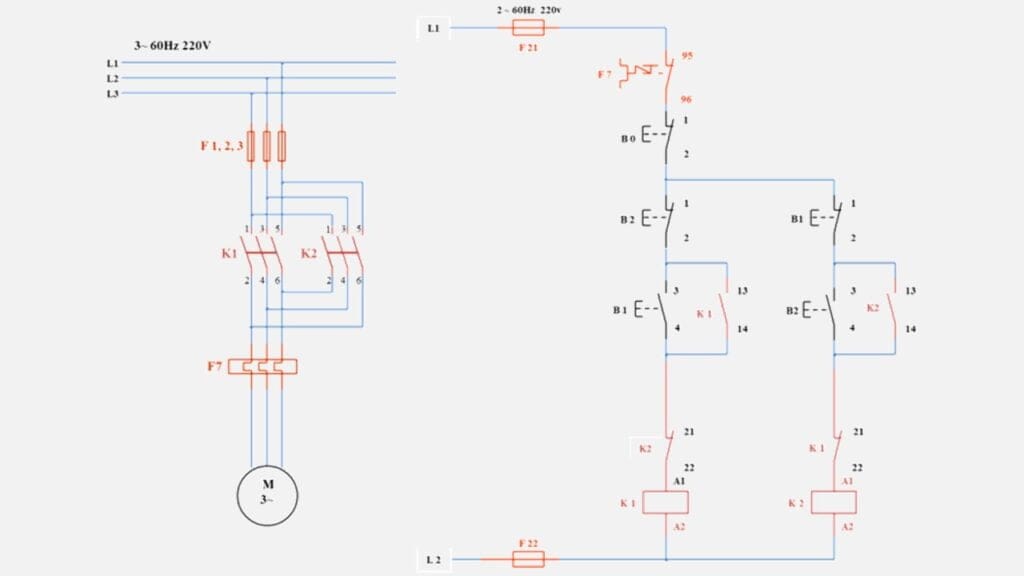

Na imagem abaixo é possível visualizar um diagrama de comando e potência da partida direta com reversão, confira.

Diagrama de uma partida direta com reversão

Neste caso, podemos observar que no diagrama de potência temos a alimentação do motor elétrico com partida direta com reversão.

E ela é fornecida a partir por L1, L2 e L3 e sendo disponibilizada através dos contatores K1 e K2.

Mas é importante observar que esses dois dispositivos  acima nunca poderão estar ligados simultaneamente.

Observações sobre a partida direta com reversão

Isso acontece porque irá acontecer um curto circuito gerado na saída dos contatores K1 e K2.

Observe que quando existe a necessidade de realizarmos a inversão de rotação de um motor elétrico trifásico devemos interagir diretamente em seu campo magnético girante.

Além disso, sabemos também que este campo magnético só existe em função da defasagem de 120° entre as fases.

Por isso, deverá ser necessário realizar a inverter duas das três fases de alimentação deste

motor.

Mas antes de finalizar este artigo que explica o que é partida direta com reversão, leias as nossas recomendações abaixo.

Mais informações sobre a partida direta com reversão

No artigo acima nós explicamos o que é partida direta com reversão, para que ele serve, onde é usada, e como funciona na prática.

Mas é importante destacar que nós já fizemos um artigo completo explicando os 11 tipos de partidas mais comuns.

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
