Qual fio usar para ar condicionado 9000 BTUs 127V

Mardey Costa
Escrito por Mardey Costa em 26/01/2023
Junte-se a mais de 20.000 pessoas

Cadastre seu email e receba conteúdos exclusivos e com prioridade

Você sabe qual fio usar para ar condicionado 9000 BTUs 127V?

Neste artigo, você vai descobrir como calcular a seção mínima dos condutores para ar condicionado de 9000 BTUs com tensão de 127 Volts.

Portanto, se você quer aprender mais sobre esse assunto, então continue lendo esse artigo.

Mas antes de ler este artigo completo, você precisa baixar agora o Novo Kit 64 eBooks para Eletricistas e Engenheiros, confira.

Clique no botão abaixo para conhecer todos os 64 eBooks e baixar agora.

Não deixe para depois, porque todos os eBooks juntos podem não estar disponíveis em breve, então acesse o botão verde acima para saber mais e baixar todos os eBooks hoje mesmo.

Qual fio usar para ar condicionado 9000 BTUs e 127 Volts

Para que possamos descobrir a bitola do fio ou a seção mínima dos condutores desse ar condicionado.

Nós precisamos seguir esse passo a passo.

  • Passo 1: Qual o modelo do nosso ar condicionado;
  • Passo 2: Qual a potência elétrica do ar condicionado;
  • Passo 3: Qual a tensão elétrica do ar condicionado;
  • Passo 4: Qual a corrente elétrica do ar condicionado;
  • Passo 5: Qual a corrente elétrica corrigida;
  • Passo 6: Qual a bitola ou seção dos condutores;

Depois de mostrar todos os passos acima, vamos começar pelo primeiro passo, confira.

Passo 1: Qual o modelo do nosso ar condicionado

Neste exemplo, nós escolhemos o modelo de um ar condicionado de 9000 BTUs da fabricante LG.

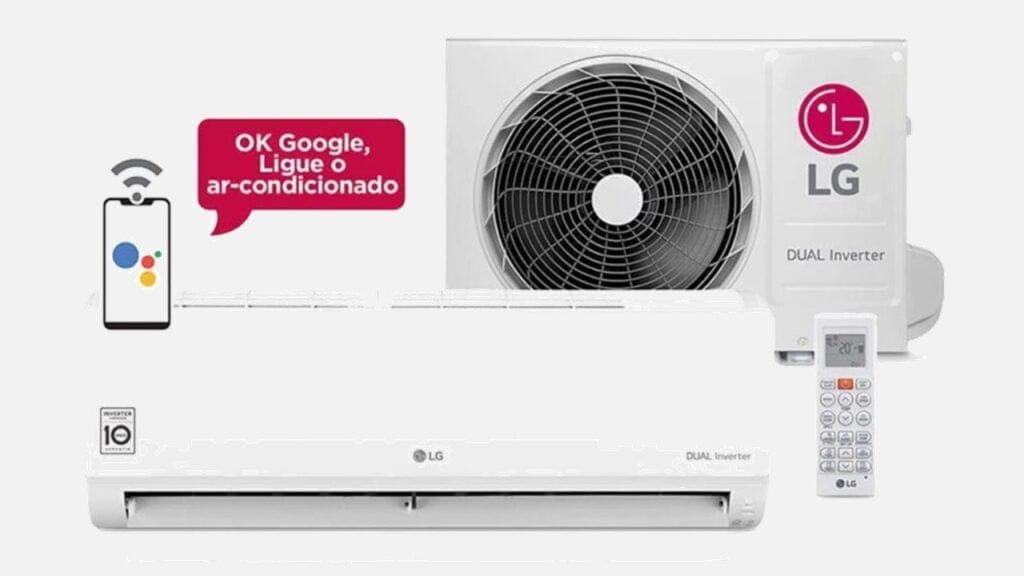

Na imagem abaixo é possível visualizar o modelo S4-Q09WA51A da linha Dual Inverter Voice Split Frio, confira.

Qual fio usar para ar condicionado 9000 BTUs e 220 Volts da LG

Nós escolhemos esse modelo porque ele é popular e também para facilitar ainda mais a compreensão.

Mas também existem vários modelos de ar condicionados no mercado.

Sendo que cada um desses modelos, possuem características bem diferentes que podem variar conforme cada fabricante.

Agora vamos seguir para o próximo passo e descobrir qual é a potência elétrica desse ar condicionado , confira.

Passo 2: Qual a potência elétrica do ar condicionado de 9000 BTUs

Neste segundo passo, para descobrir qual a potência elétrica desse ar condicionado de 9000 BTUs.

Nós acessamos as informações na página do produto disponível no próprio site da LG.

Mas como descobrir a potência elétrica, é o que vamos explicar agora.

Como descobrir a potência do ar condicionado

Neste caso, se você não tem ideia de qual é a potência elétrica do aparelho.

Então você também pode consultar o manual do fabricante.

Além disso, você também pode conferir a etiqueta colada no ar condicionado ou na condensadora.

Observe que segundo a fabricante, este modelo possui uma potência elétrica de 815 W.

Agora o nosso próximo passo é determinar a tensão elétrica do equipamento, confira abaixo.

Passo 3: Qual a tensão do nosso ar condicionado

No segundo passo nós explicamos que existem vários modelos diferentes de ar condicionados.

E que cada modelo de ar condicionado também pode variar conforme a sua potência elétrica e a sua tensão de acordo com o modelo escolhido.

Neste caso, alguns modelos da LG ainda podem ser encontrados nas tensões de 127V ou 220V.

Neste exemplo específico, nós iremos considerar que ele possui uma tensão elétrica de 127 Volts.

Mas se você está buscando informações para um modelo diferente, então leia essa orientação abaixo.

Nossa orientação

Se você gostaria de saber qual fio usar para ar condicionado de 9000 BTUs e com tensão elétrica de 220 Volts.

Então você precisa conferir esse outro artigo aqui para saber mais.

Agora o nosso próximo passo é descobrir qual a corrente desse ar condicionado de 9000 BTUs de 127 Volts, confira abaixo.

Passo 4: Qual a corrente do ar condicionado

Neste quarto passo, para calcular a corrente elétrica do nosso ar condicionado.

Nós iremos utilizar essa fórmula abaixo.

  • P = V x I

Observe que a fórmula acima diz que a potência elétrica será igual a tensão elétrica que é multiplicada pela corrente elétrica.

Sendo que:

  • P será a potência elétrica do ar condicionado;
  • V será a tensão elétrica do ar condicionado;
  • I é a corrente elétrica do ar condicionado;

Mas então qual seria o valor da corrente desse ar condicionado, é o que vamos descobrir agora.

Como calcular a corrente elétrica do ar condicionado de 9000 BTUs

Neste caso, para calcular a corrente do nosso ar condicionado de 9000 BTUs.

Nós fizemos a substituição da potência elétrica de 815 W que é representada pela letra P.

E em seguida, fizemos a substituição da tensão elétrica de 127 Volts que é representada pela letra V.

Confira qual foi o resultado abaixo

  • P = V x I
  • I = P / V
  • I = 815 / 127
  • I = 6,4 A

Neste caso, é possível conferir que o ar condicionado de 9000 BTUs com tensão de 127 Volts irá consumir cerca de 6,4 A.

Mas é importante relembrar que não iremos usar essa corrente elétrica acima.

Por isso, no próximo passo nós vamos aprender como fazer a correção da corrente elétrica, confira.

Passo 5: Qual a corrente corrigida

No quarto passo nós descobrimos que a corrente elétrica do nosso ar condicionado de 9000 BTUs de 127 Volts será de 6,4 A.

Mas nós precisamos corrigir essa corrente elétrica acima para evitar problemas nos condutores.

E também para que esse disjuntor não possa desarmar facilmente.

Confira abaixo como fizemos a correção da corrente elétrica.

  • I = 6,4 * 1,25
  • I = 8 A

No cálculo acima nós multiplicamos a corrente elétrica de 6,4 A pelo fator de serviço representado por 1,25.

Neste caso, a corrente corrigida será de 8 A.

Mas você deve estar se perguntando o que seria esse fator de serviço, é o que vamos explicar agora.

O que é fator de serviço

O fator de serviço é uma margem de segurança de pelo menos 25% acima da corrente elétrica que foi calculada anteriormente.

Então depois de já sabemos o que é a corrente elétrica corrigida desse condicionado e qual o seu valor.

Vamos agora e finalmente, determinar qual será a seção mínima dos condutores desse circuito, confira.

Como calcular a seção mínima dos condutores

Antes de calcular a seção mínima dos condutores do nosso ar condicionado de 9000 BTUs.

Nós precisamos entender quais são as seções mínimas dos condutores recomendados pela norma NBR 5410.

Seção mínima de acordo com a NBR 5410

A NBR 5410 é uma norma que diz que para circuitos de iluminação podem ser usados condutores com seção mínima de 1,5 mm².

E para os circuitos de força devem ser usados condutores com seção mínima a partir de 2,5 mm².

Por isso, vamos consultar a tabela abaixo para entender como isso vai funcionar na prática, confira.

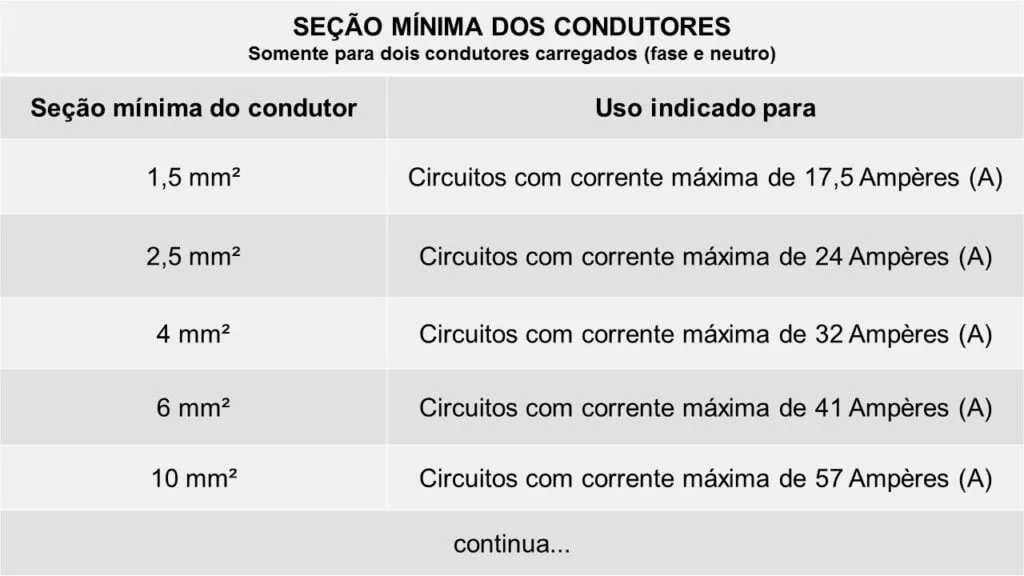

Tabela 36 da NBR 5410

Nessa imagem abaixo é possível conferir essa tabela 36 da norma NBR 5410.

Qual o disjuntor para ar condicionado de 9000 BTU e 127V com tabela de seção mínima dos condutores

Mas antes de seguir adiante, é preciso informar que essa tabela que mostramos acima é apenas uma versão resumida da tabela 36 da norma NBR 5410.

Por isso, é necessário que você leia atentamente estas orientações abaixo.

Orientações importantes

Os dados mostrados na nossa tabela 36 acima foram baseados na seção mínima para condutores em eletrodutos embutidos na alvenaria para uma instalação elétrica residencial.

Observe que nessa tabela acima, temos a seção mínima dos condutores, e uma estimativa da corrente máxima suportada pelo condutor..

Mas as seções mínimas da tabela original podem variar de 0,5 mm² a 150 mm².

Além disso, não podemos deixar de relembrar essas outras orientações abaixo.

Outras orientações importantes

Neste caso, como estamos falando de um ar condicionado de 127 Volts.

Então os dados dessa tabela são referentes a uma instalação com dois condutores carregados.

E também, como estamos considerando uma distância inferior a 30 metros nessa tabela.

Não foi abordado informações sobre a queda de tensão.

Mas se a distância nesses condutores for maior do que 30 metros, o que não será abordado neste caso.

Então seria necessário calcular novamente a seção desses condutores com base na queda de tensão.

Depois de todas essas orientações acima sobre a tabela 36 da norma NBR 5410.

Então vamos descobrir finalmente qual fio usar para ar condicionado de 7500 BTUs, confira.

Passo 6: Qual fio usar para ar condicionado 9000 BTUs 127V

No quinto passo, nós já sabemos que a corrente corrigida do ar condicionado é de 8 A.

Neste caso, se observarmos atentamente a tabela 36 acima.

Então poderíamos concluir também que o condutor de 1,5 mm² que suporta até 17,5 A seria suficiente para a corrente do ar condicionado que é de apenas 8 A.

Mas é importante relembrar a orientação da NBR 5410, confira.

Seção mínima para circuito de força

É importante destacar que segundo a norma NBR 5410, não podemos usar um condutor de  1,5 mm² para o nosso ar condicionado.

Isso acontece porque a norma exige condutores de pelo menos 2,5 mm² para circuitos de força.

Então neste caso, usamos o condutor de 2,5 mm² que irá suportar uma corrente de até 24 A.

Observe que esse condutor é mais do que suficiente, já que a corrente corrigida do ar condicionado é de apenas 8 A.

Mas você ainda deve estar se perguntando qual seria o disjuntor ideal para este ar condicionado de 9000 BTUs e 127V, é o que vamos explicar agora.

Qual o disjuntor ideal para o ar condicionado de 9000 BTUs 127V

Como dissemos no início deste artigo, nós escolhemos o modelo do ar condicionado de 9000 BTUs da fabricante LG.

E em seguida, nós descobrimos que ele possui uma potência elétrica de 815 W.

E consideramos que ele trabalha com uma tensão de 127 Volts.

Depois, descobrimos que a corrente elétrica é de 6,4 A e a corrente corrigida será de 8 A para o nosso ar condicionado.

E por último, descobrimos qual a seção mínima dos condutores para este circuito será de 2,5 mm².

Mas então qual seria o disjuntor ideal para este ar condicionado de 9000 BTUs de 127 Volts.

Para responder a essa pergunta, nós fizemos um artigo completo que explica tudo isso passo a passo.

Por isso, se você tiver interesse, então acesse este artigo para saber mais.
