Quais os tipos diodos e para que servem

Antes de mostrar quais são os tipos de diodos, é importante lembrar que os diodos são componentes eletrônicos muito importantes para o funcionamento de diversos aparelhos eletrônicos que usamos no dia a dia.

Na prática, esses componentes eletrônicos funcionam através da passagem da corrente elétrica somente em um sentido.

Neste caso, o fluxo de corrente elétrica é permitido em apenas um sentido, e no sentido contrário a corrente elétrica é bloqueada, de acordo com sua polaridade.

Mas então para que servem os diodos na prática, é o que vamos entender agora.

Para que servem os tipos de diodos

Os diodos são dispositivos eletrônicos que tem como função retificar a corrente elétrica ou chavear um circuito.

Na imagem abaixo é possível visualizar um resumo dos principais tipos de diodos, confira.

tipos de diodos

Na prática, ele é muito utilizado para fazer a conversão da corrente alternada para uma corrente contínua.

Por isso, é importante destacar que existem vários tipos de diodos disponíveis no mercado e para diversos tipos de aplicações, confira abaixo.

10 tipos de diodos

A seguir falaremos sobre os principais tipos de diodos, suas características construtivas e características de funcionamento.

Por isso, o nosso próximo passo é explicar como funciona o tipo de diodo emissor de luz, confira abaixo.

Tipos de diodo emissor de luz (LED)

Nosso primeiro exemplo de tipo de diodo mais comum é o LED.

O diodo emissor de luz ou LED é um diodo muito utilizado para sinalização e iluminação.

Na imagem abaixo é possível conferir um exemplo do tipo de diodo emissor de luz.

O que é diodo emissor de luz

Este tipo de diodo tem como principal característica emitir luz em comprimentos de onda específicos quando o componente é polarizado diretamente.

Nós já fizemos um artigo completo explicando sobre o tipo de diodo emissor de luz.

Por isso, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos como os fotodiodos que vamos explicar agora.

Tipos de fotodiodo

O segundo tipo de diodo que vamos explicar agora é o fotodiodo.

O fotodiodo também é um diodo semicondutor que é sensível à luz.

Na imagem abaixo é possível conferir um exemplo do fotodiodo, confira.

O que é fotodiodo e os tipos

Mas neste caso, ele converte fótons em eletricidade, ou seja, ele trabalha de forma oposta ao LED citado acima.

Um bom exemplo de uso do fotodiodo são em painéis fotovoltaicos onde eles funcionam como um receptor de luz.

Nós já fizemos um artigo completo explicando sobre o fotodiodo.

E se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos como os diodos Zeners que vamos explicar agora.

Tipos de diodo Zener

Outros tipos de diodos que podemos citar também são os diodos Zener.

Esse tipo de diodo Zener também pode ser chamado de diodo de condução reversa.

Na imagem abaixo é possível conferir um exemplo do diodo Zener, confira.

Qual a função do diodo Zener

Neste caso, é importante destacar que ele é similar aos diodos de sinal ou de retificação, mas com algumas diferenças importantes.

Este tipo de diodo foi criado para funcionar diretamente ou inversamente polarizado, e geralmente é utilizado em circuitos mais simples para a regulação de tensão.

Nós já fizemos um artigo completo explicando sobre o tipo de diodo Zener.

Por isso, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos como o tipo de diodo Schottky, que vamos explicar agora.

Tipo de diodo Schottky

Neste caso, temos também o tipo de diodo Schottky.

Esse tipo de diodo semicondutor utiliza o efeito schottky, que é um fenômeno de queda de tensão em semicondutor.

Na imagem abaixo é possível conferir um exemplo do diodo Schottky, confira.

O que é diodo Schottky

Quando o diodo schottky é polarizado diretamente, ele tem uma queda de tensão bem menor que o diodo comum, e é muito útil em circuitos que operam com baixa tensão.

Neste caso, nós também já fizemos um artigo completo explicando sobre o tipo de diodo Schottky.

Por isso, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos como o tipo de diodo de ponte retificadora, que vamos explicar agora.

Tipos de diodo Ponte Retificadora

Outro exemplo de tipos de diodos é o caso do diodo ponte retificadora.

Neste caso, esse diodo retificador em ponte ou ponte retificadora é utilizado para converter os sinais de corrente alternada para corrente contínua pulsante.

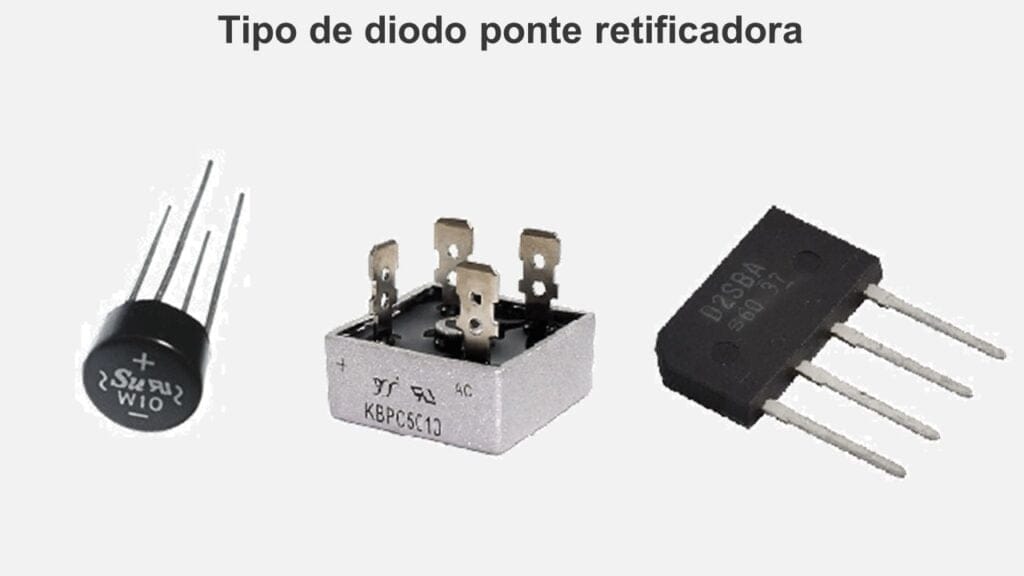

Na imagem abaixo é possível conferir um exemplo do diodo retificador em ponte, confira.

Para que serve a ponte retificadora e quais os tipos

Na prática, este é composto por um invólucro com uma ponte retificadora com 4 diodos unidos como uma ponte, e geralmente em um único encapsulamento.

É importante lembrar que nós já fizemos um artigo completo explicando sobre o tipo de diodo retificador em ponte.

E se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos, como é o caso do diodo túnel, que vamos explicar agora.

Tipo de diodo túnel

Outro exemplo de tipos de diodos é o caso do diodo túnel.

Neste caso, ele recebeu este nome de túnel porque ele opera em alta frequência.

E utiliza efeitos da mecânica quântica chamada de tunelamento.

Na imagem abaixo é possível conferir um exemplo do diodo túnel, confira.

Para que serve o diodo túnel

É importante destacar que o diodo túnel é um diodo que possui resistência negativa.

E a sua principal função é permitir que os elétrons passem livremente através de barreiras em seu trajeto.

Nós também já fizemos um artigo explicando sobre o tipo de diodo túnel.

E se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também temos outros tipos de diodos, como é o caso do diodo Gunn, que vamos explicar agora.

Tipos de diodo Gunn

Também podemos citar o tipo de diodo Gunn que possui algumas características iguais ao diodo túnel como resistência negativa.

Na imagem abaixo é possível conferir um exemplo do diodo Gunn, confira.

O que é diodo Gunn

Uma característica importante a ser destacada do diodo Gunn é que ele é fabricado usando apenas material do tipo N.

E a sua principal aplicação é para circuitos eletrônicos de alta frequência.

E nós já fizemos um artigo completo explicando sobre o tipo de diodo Gunn e onde ele é usado.

Portanto, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também podemos citar outros tipos de diodos, como é o caso do diodo Varicap ou diodo Varactor, que vamos explicar agora.

Tipos de diodos Varicap ou Varactor

Neste caso, temos também os tipos de diodos Varicap que também podem ser chamados de Varactor.

Na imagem abaixo é possível conferir um exemplo do diodo Varicap, confira.

o que é Varicap

Neste caso, podemos dizer que esse tipo de diodo possui a sua capacitância variável de acordo com a tensão em que ele é submetido.

Sendo que ele foi projetado para ser usado em frequências elevadas.

Além de ser um diodo bem menor em relação a outros modelos, ele também não emite muito ruído.

Outro detalhe importante é que nós já fizemos um artigo completo explicando sobre esse tipo de diodo Varicap e onde ele é usado.

Portanto, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também podemos citar outros tipos de diodos, como é o caso do diodo PIN, que vamos explicar agora.

Tipos de diodo PIN

Outro tipo de diodo é também o diodo PIN que é uma versão diferente do diodo comum que possui a junção PN.

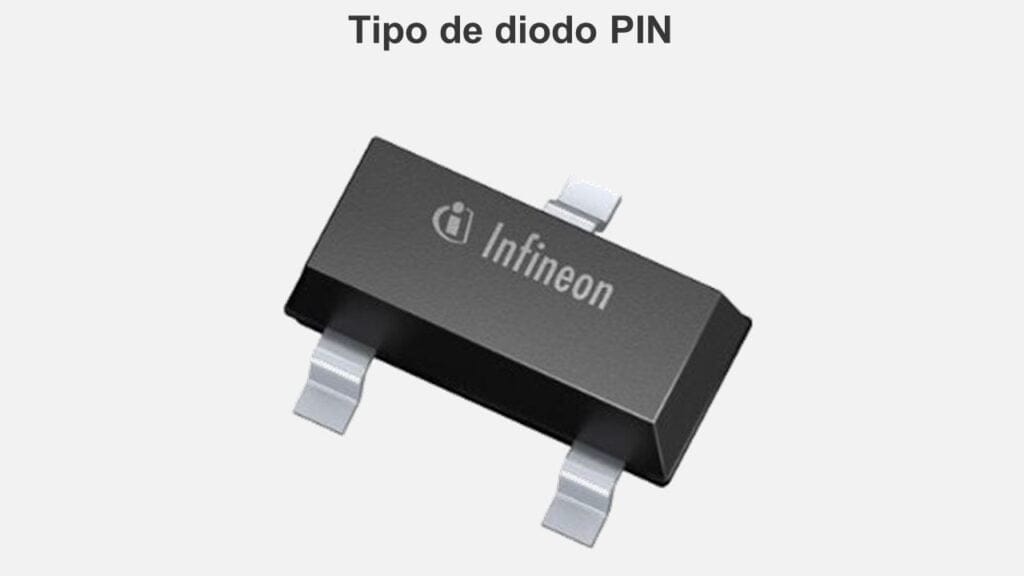

Na imagem abaixo é possível conferir um exemplo do diodo PIN, confira.

Como funciona um diodo PIN

Neste tipo de diodo, é inserida uma terceira camada de alta resistividade que é imprensada entre as camadas P e N do material semicondutor.

Essa alta camada resistiva da região intrínseca fornece um  grande campo elétrico entre as regiões P e N.

Mas é importante destacar que esse tipo de diodo não é muito adequado na função comum de retificador.

Outro detalhe importante é que nós já fizemos um artigo completo explicando sobre esse tipo de diodo PIN e onde ele é usado.

Por isso, se você tiver interesse então pode acessar o artigo acima para saber mais.

Além disso, também podemos citar outros tipos de diodos, como é o caso do diodo PIN, que vamos explicar agora.

Mas antes de finalizar esse artigo que explica sobre alguns dos tipos de diodos mais usados, leias as nossas recomendações abaixo.

Mais informações sobre tipos de diodos

No artigo acima, nós explicamos alguns dos tipos de diodos mais usados e como eles funcionam na prática.

Mas é importante destacar que nós já fizemos um artigo completo sobre o que é um diodo semicondutor e também sobre os tipos de diodos e onde eles são usados

Por isso, se você tiver interesse, então acesse o artigo acima para saber mais.
